单轮平衡创意机械臂机器人结构设计

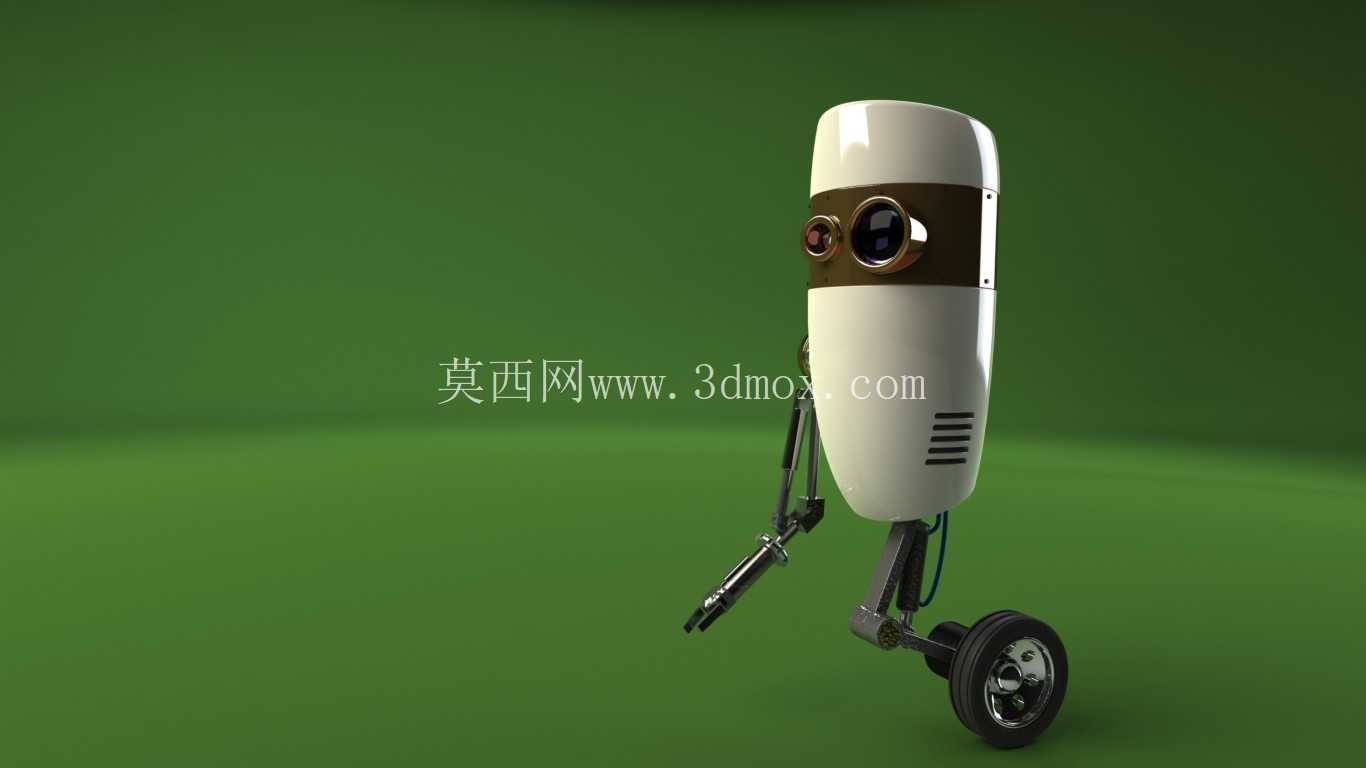

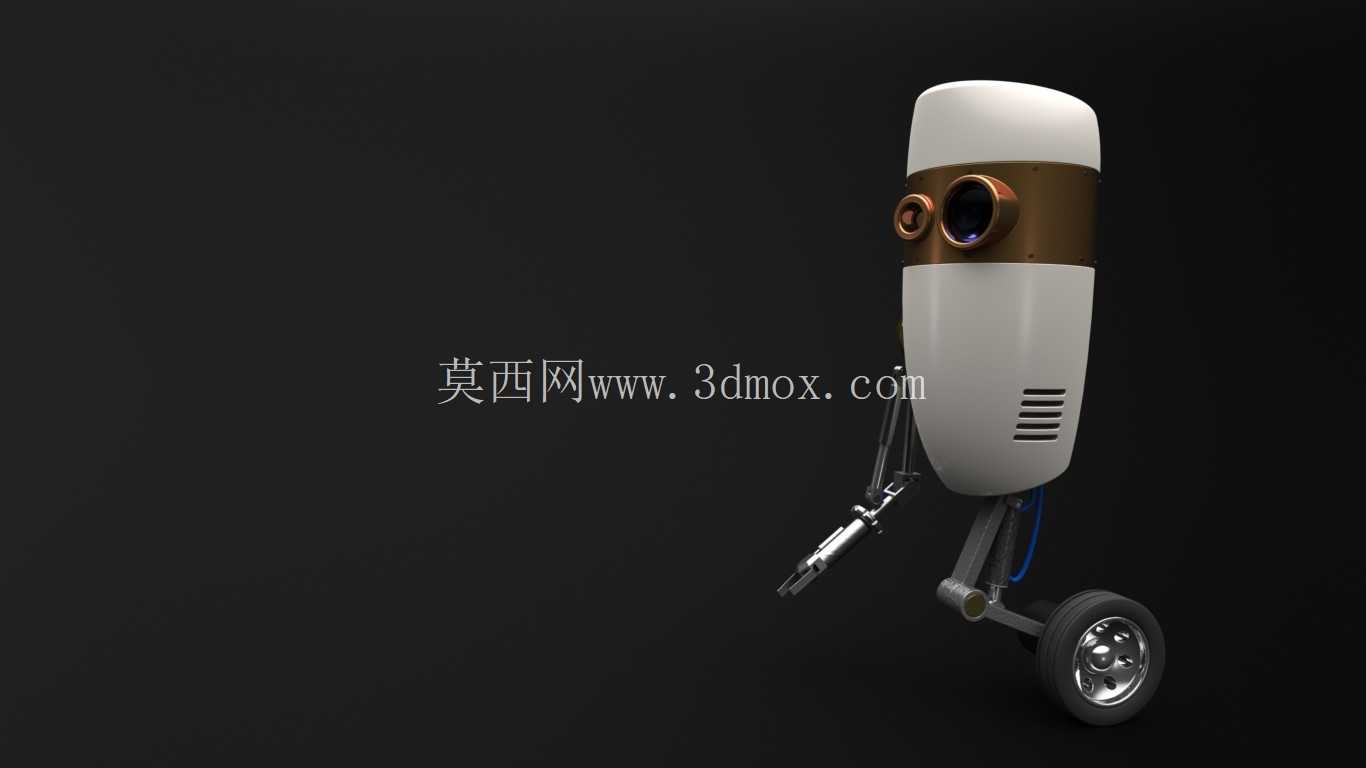

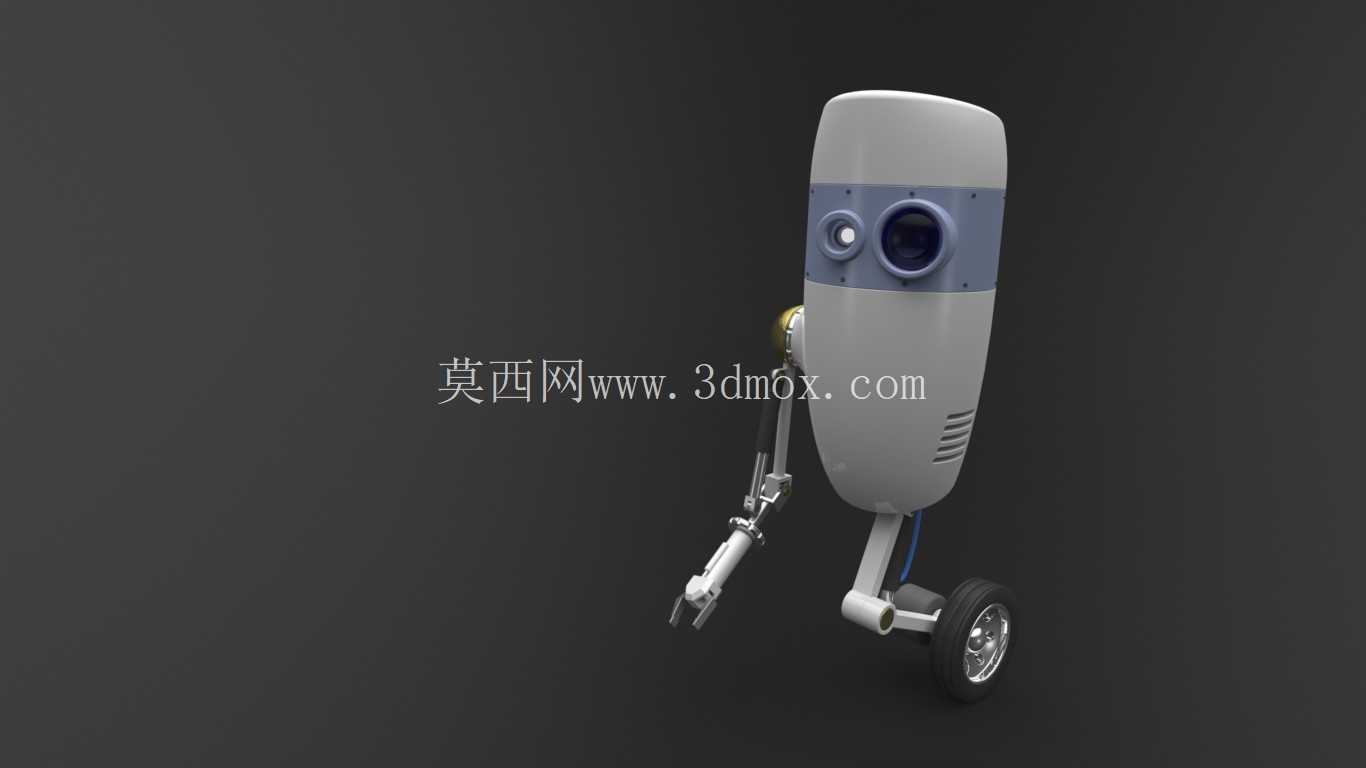

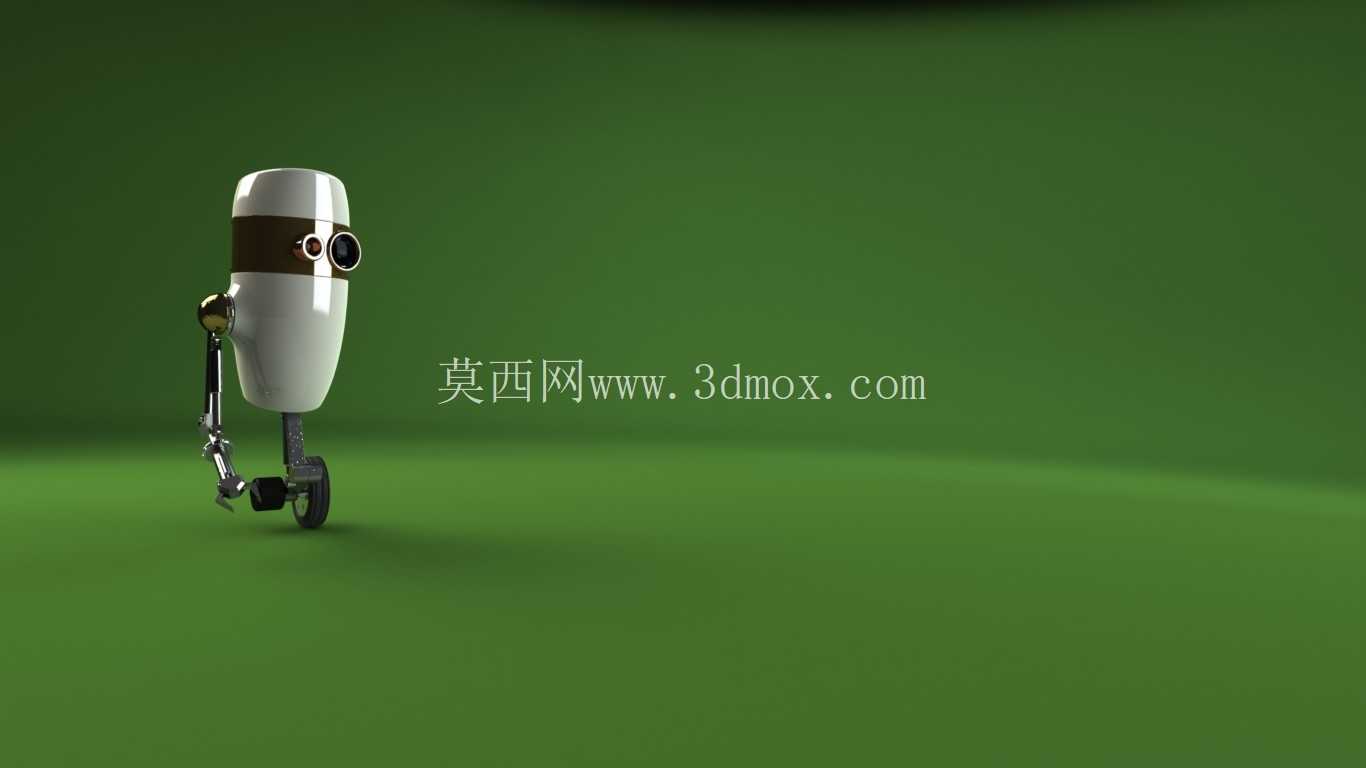

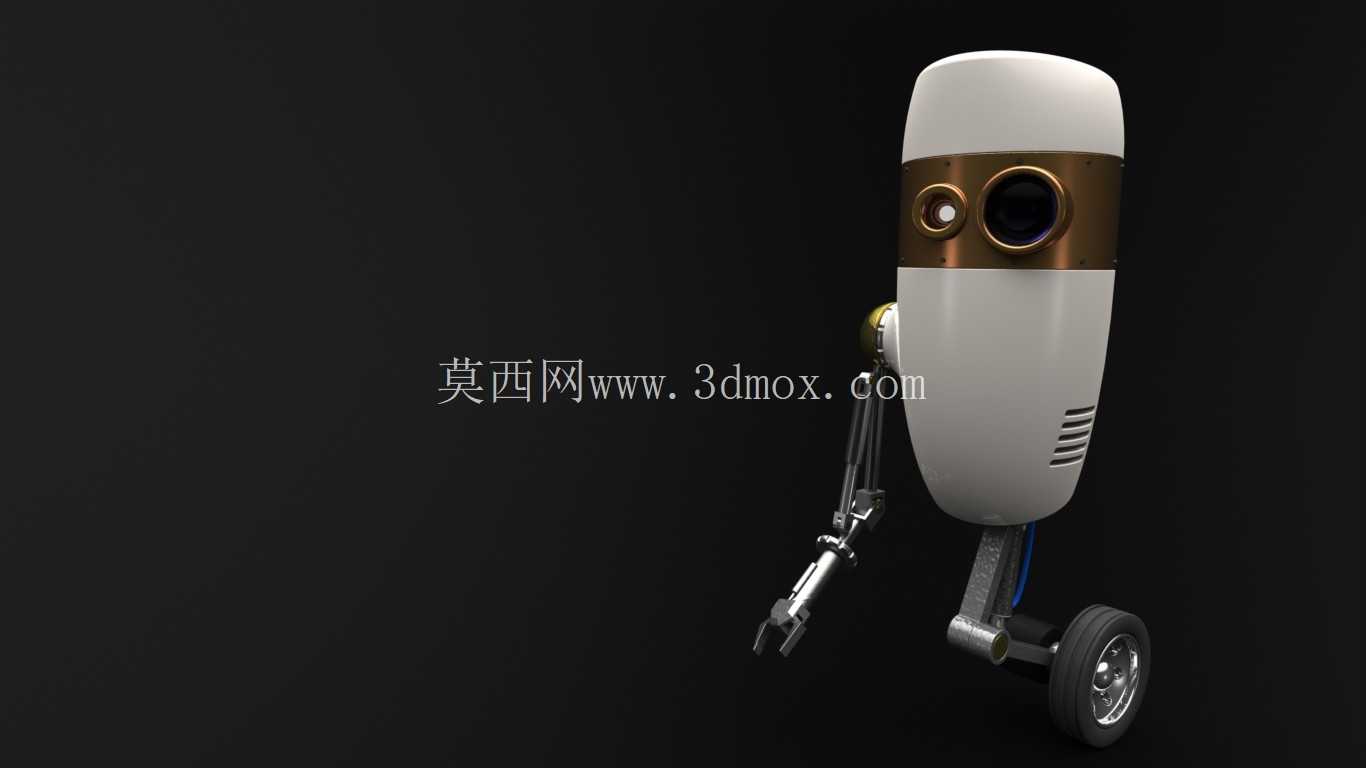

　　这款单轮平衡带机械臂的机器人结构，在设计之初就瞄准了窄空间作业、轻量巡检、互动展示三类核心应用场景，区别于传统双轮平衡机器人的宽幅占地，单轮支撑的结构能在宽度仅120mm的狭长通道内完成转向、移动动作，适配机房走线架间隙、仓储货架层间巡检、展厅窄道互动这类常规轮式机器人无法进入的空间。从结构布局来看，整机采用上重下轻的配重逻辑，主体舱段内置陀螺仪、控制主板与电池组，重心位置落在轮轴垂直上方180mm处，配合单轮内置的轮毂伺服电机，能在静止状态下保持前后方向的动态平衡，转向动作则通过舱段内部的重心偏移机构实现，无需额外设置转向舵机，减少了传动环节的间隙误差。

　　前端搭载的三自由度机械臂，臂展总长度为220mm，末端采用夹爪式执行结构，开合行程0-35mm，可拾取重量不超过200g的小型物件，机械臂关节处采用舵机直驱的传动方式，关节转动角度范围覆盖水平180度、垂直俯仰120度，能完成拾取、递送、简单操作类动作，适配展厅互动时的物件传递、巡检场景下的轻量异物清理等需求。外形设计上，主体舱段采用圆润的柱形结构，外壳曲面做了R15的圆角过渡，避免尖锐棱角在互动场景下造成磕碰，舱体侧面开设阵列式通风槽，保证内部控制元件与电池的散热需求，通风槽的开孔方向顺着机器人行进方向设置，移动过程中能形成自然风道带走内部热量。

　　单轮部分采用橡胶实心胎面，轮毂直径为80mm，胎面宽度30mm，与地面接触的压强控制在0.12MPa以内，能在木质地板、瓷砖、短绒地毯等常见室内地面稳定行驶，不会对地面造成压痕。机械臂与主体舱段的连接位置设置了快拆结构，可根据不同使用场景更换不同的执行末端，比如替换为探针、摄像头支架、小型吸盘等配件，拓展不同的作业功能。设计过程中针对平衡控制的结构冗余做了优化，舱体内部预留了15%的安装空间，可根据后续功能升级加装传感器、通讯模块等配件，整机的安装边界控制在直径150mm、高度380mm的圆柱空间内，方便配套设计充电底座、收纳支架等周边配件。

　　结构受力方面，单轮轮轴采用45号钢材质，轴径8mm，经过调质处理后能承受整机1.2kg自重加上机械臂拾取物件的总载荷，轮轴与舱体支架的连接位置采用双轴承支撑，减少转动过程中的径向窜动，保证平衡控制的精度。机械臂的臂体采用ABS工程塑料注塑成型，在保证结构强度的同时控制整机重量，臂体内部走线槽集成了舵机控制线与电源走线，避免线路外露造成的缠绕、磨损问题。舱体上部的视觉传感器安装位做了角度可调设计，可根据使用场景调整摄像头的俯仰角度，适配不同高度的识别需求，传感器窗口采用透明PC材质防护，避免灰尘、磕碰损伤镜头。整机的装配逻辑采用模块化设计，主体舱段分为上下两部分，通过卡扣连接，无需额外工具即可拆开检修内部元件，电池仓设置在舱体最下部，采用插拔式安装结构，更换电池时无需拆开整机外壳，提升维护效率。在动态性能方面，单轮的最大行进速度为0.8m/s，平衡调整响应频率为100Hz，能在5度以内的斜坡上保持稳定行驶，遇到10mm以内的地面凸起时可顺利通过，不会出现倾倒问题。机械臂的重复定位精度控制在2mm以内，能满足轻量操作的精度需求，关节处设置了机械限位结构，避免舵机过转造成的结构损坏。
