飞机仪表板断路器母线钻孔定位工装

在小型通用飞机仪表板的线束集成作业中，断路器母线的孔位一致性一直是影响装配效率的核心痛点，传统划线钻孔的方式不仅效率低下，还容易出现孔位偏移、间距误差超差的问题，直接导致后续断路器安装错位、母线接触不良，甚至引发仪表供电回路的接触电阻超标，影响航电系统的运行稳定性。这款钻孔定位工装正是针对这一现场作业痛点开发，适配1/2英寸宽度的铜棒母线加工，可一次性完成3/4英寸标准间距的孔位定位，无需反复划线校核，大幅降低现场加工的出错概率。

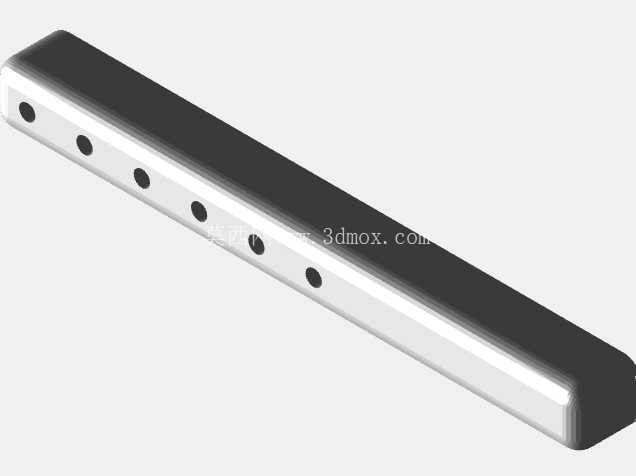

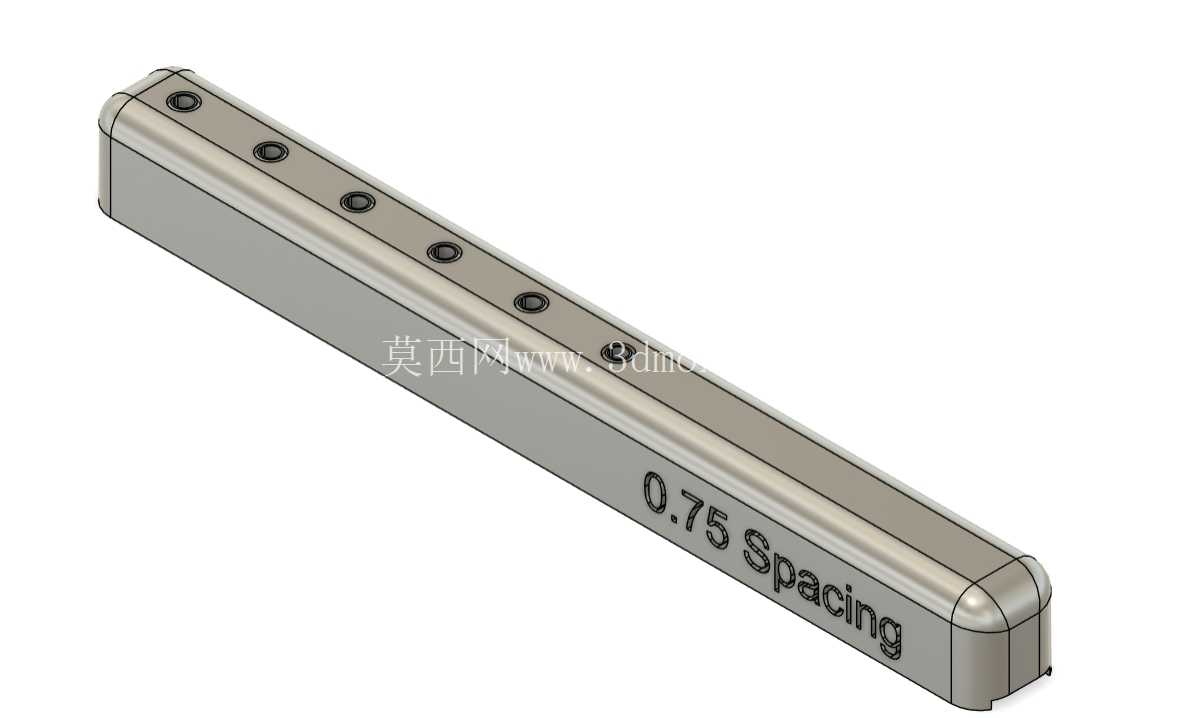

工装本体采用长条形方正结构设计，边角做圆弧过渡处理，避免作业过程中尖锐边角划伤操作人员或铜棒表面镀层，本体上沿长度方向等距排布6个定位导向孔，孔位间距严格控制在3/4英寸，完全匹配通用航空断路器的标准安装孔距，导向孔的内径适配#30钻头的作业尺寸，钻孔过程中钻头不会出现径向窜动，能保证每个孔的垂直度与位置度满足装配公差要求。工装侧面直接蚀刻0.75 Spacing的标识，作业人员无需查阅图纸就能快速识别工装的适配间距，避免现场拿错工装导致批量加工报废。

设计阶段充分考虑了现场加工的低成本适配需求，没有采用定制化的专用钻套结构，而是选用市面上极易采购的18-8不锈钢开槽弹簧销作为可替换钻套，弹簧销外径与工装本体的导向孔采用过盈配合压装，内径刚好匹配#30钻头的直径，磨损后只需用手钳或普通压具就能快速更换，无需对工装本体进行二次加工，大幅降低了工装的长期使用成本。这类通用弹簧销在常规五金渠道就能采购，不需要定制特殊规格配件，即使在外场作业条件下，也能快速完成钻套的更换维护，不会因为配件问题耽误加工进度。

工装的使用逻辑完全贴合一线操作人员的作业习惯，加工时只需将待钻孔的1/2英寸宽铜棒紧贴工装定位基准面，用台虎钳或普通手扳压具将工装与铜棒夹紧固定，不需要复杂的找正步骤，即可顺着导向孔依次钻孔，每钻完一个孔后，可在已加工完成的孔位中插入定位销，实现工装的逐段滑移定位，理论上可以加工任意长度的断路器母线，不受工装本身长度的限制，适配不同机型、不同回路数量的母线加工需求。相比传统的划线打样冲钻孔方式，使用该工装后单根母线的加工时间能缩短70%以上，孔位间距误差可控制在0.1mm以内，完全满足航电装配的公差要求，不会出现孔位错位导致的断路器安装干涉问题。

从安装边界来看，工装整体厚度控制在15mm以内，压装弹簧销后总高度不超过20mm，即使是小开口度的台虎钳也能轻松装夹，不需要额外配备专用的夹紧工装，外场作业时甚至可以用大力钳临时夹紧完成应急加工。工装本体采用耐磨钢材加工，表面做防锈处理，长期使用不会出现锈蚀、导向孔磨损扩孔的问题，日常存放只需做好防尘处理，不需要特殊的维护保养。针对铜棒材质较软、钻孔时容易出现毛刺的问题，导向孔的出口端做了微小的倒角处理，钻头钻穿铜棒时不会因为出口处的应力拉扯产生较大的翻边毛刺，减少后续孔口倒角去毛刺的工作量，进一步提升加工效率。

在实际的航电改装、小批量飞机装配场景中，这类简易钻孔工装的实用性远高于大型数控钻孔设备，不需要复杂的编程、装夹找正过程，新入职的操作人员经过简单讲解就能快速上手，不会因为操作人员的技能水平差异导致加工质量波动。工装的基准面经过平面度磨削处理，与铜棒表面贴合时不会出现缝隙，能有效避免钻孔过程中工装移位导致的孔位偏差，即使是加工长度超过1米的长母线，通过逐段滑移定位的方式，也能保证全长度上的孔位间距一致性，不会出现累积误差超差的问题。
