博世IXO VI电动螺丝刀换向开关滑块

手持电动起子是装配、维修场景里普及率极高的手持动力工具，博世IXO系列锂电起子因为机身小巧、握持手感贴合手掌，在小家电拆装、家具组装、数码产品维修这类轻扭矩作业场景里，是一线作业人员和DIY爱好者常用的工具。这类手持锂电工具的换向开关，是控制电机正反转、实现螺丝拧紧与退出功能切换的核心操作部件，开关滑块作为直接和人手接触的操作端，同时承担着传递操作力、定位开关档位、密封机身缝隙的多重作用。

日常户外作业或者高处作业时，工具不慎跌落是非常常见的工况，原机的开关滑块因为和内部开关基座采用卡扣式装配，在跌落冲击下，卡扣受力超过屈服极限就会发生断裂，导致滑块从机身脱落丢失，此时工具虽然电机、电池、传动结构都完好，但因为无法切换转向，甚至开关触点无法保持在固定档位，工具就会彻底丧失使用功能，直接更换整把工具会造成不必要的成本浪费，单独更换原厂备件不仅采购周期长，很多老型号工具的原厂备件也会逐步停产停供。

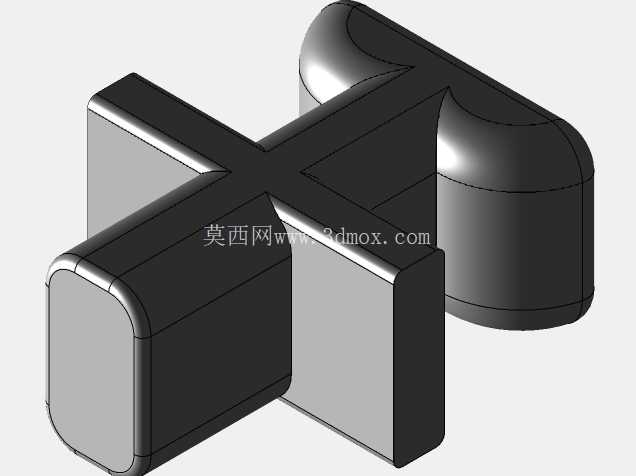

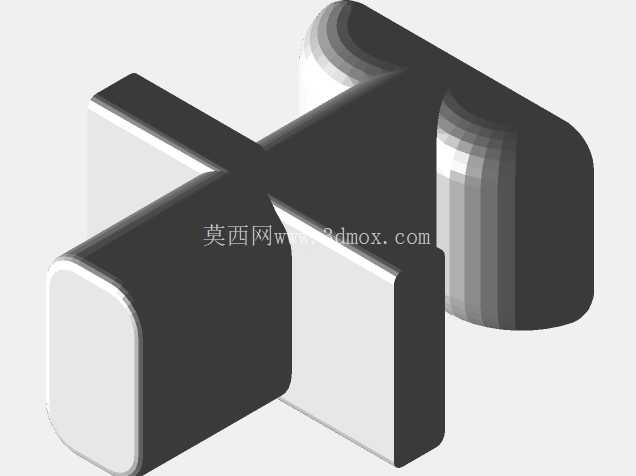

这款换向开关滑块的设计，完全围绕原机的安装边界做适配，首先匹配原机外壳上的开关滑槽尺寸，滑块的滑动行程和原部件保持一致，确保滑动到两个极限位置时，能准确触发内部微动开关的正转、反转触点，中间档位能可靠触发电机制动的断电位置。滑块的外露操作面做了和原机握持纹理匹配的防滑纹理，手指按压操作时不会打滑，操作力反馈和原部件保持一致，不会出现行程过短导致档位切换不清晰，或者行程过长导致滑块卡滞在滑槽内的问题。

在结构设计上，滑块和内部开关拨杆的配合卡槽做了公差优化，因为3D打印的成型精度和原厂注塑件存在一定差异，卡槽的尺寸预留了0.1mm的装配余量，既不会因为间隙过大导致操作旷量，也不会因为间隙过小导致装配后滑动阻力过大。滑块的壁厚做了针对性加强，原部件跌落断裂的位置集中在卡扣和主体连接的根部，这款设计在连接位置做了圆角过渡，减少应力集中，同时适当增加了根部壁厚，提升抗冲击性能，即使再次发生跌落，卡扣位置也不容易发生断裂。

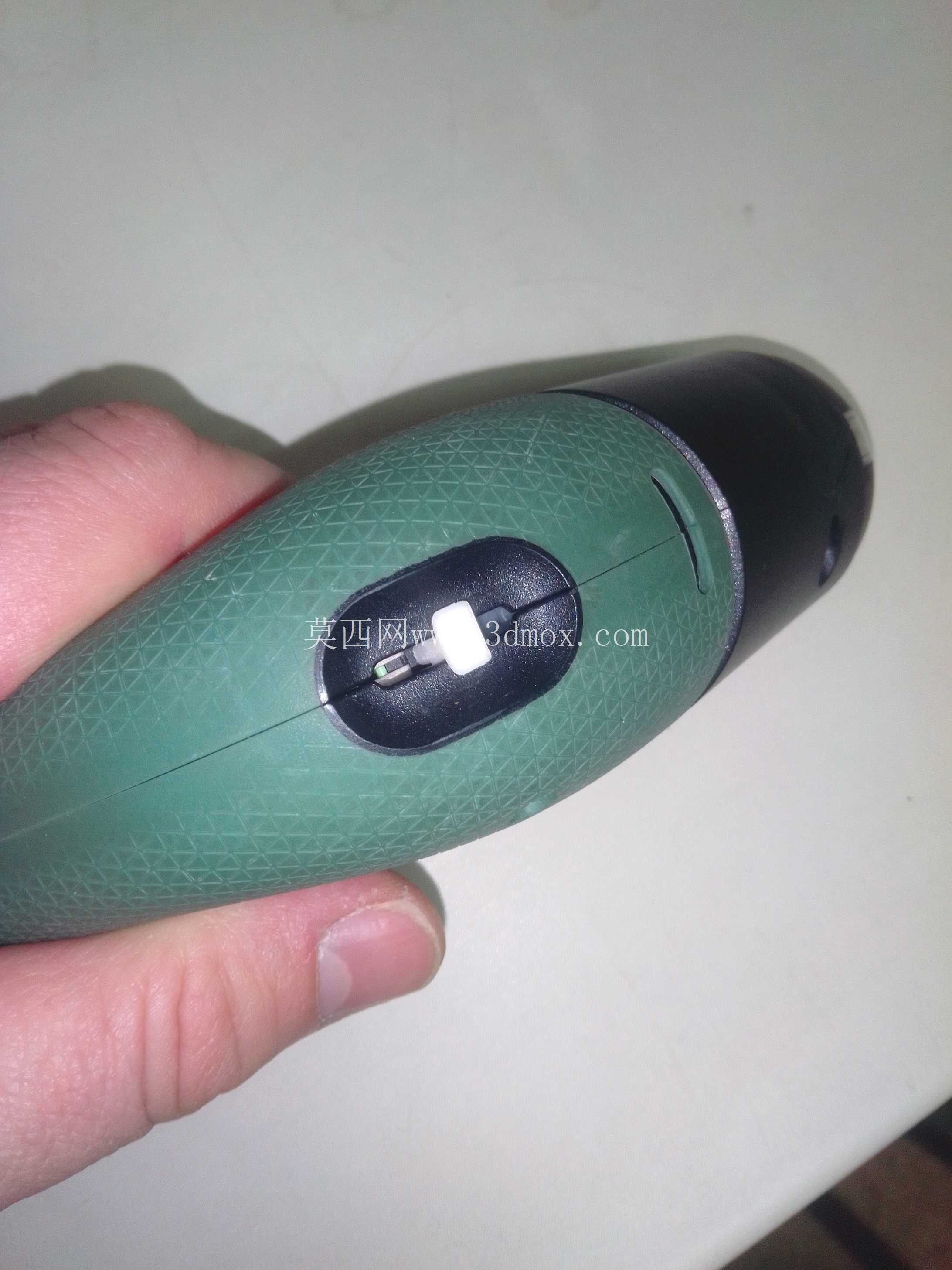

安装时不需要对原机机身做任何打磨、修改，只需要将内部开关拨杆对准滑块的卡槽，顺着机身滑槽推入即可，装配完成后滑动测试各个档位，确认正反转切换正常、档位定位清晰，就可以正常使用。相比原部件，这款滑块的尺寸略小一点，但所有功能配合面的尺寸都严格匹配原机安装边界，不会出现突出机身、或者凹陷过深影响操作的问题，外露面的弧度和原机外壳的曲面完全贴合，装配后缝隙均匀，不会影响机身的整体握持手感，也能避免灰尘、碎屑从开关缝隙进入机身内部，影响内部电路和传动结构的使用寿命。

在实际维修场景中，这类小尺寸的功能备件，往往是决定工具能否继续使用的核心，很多手持电动工具的报废，都不是因为核心电机、电池的损坏，而是这类小塑料部件的断裂丢失，通过逆向建模制作的替换备件，能大幅延长工具的整体使用寿命，降低作业工具的采购成本，也符合维修再利用的工程思路。对于结构设计从业者来说，这类手持工具的操作部件设计，核心是在有限的安装空间内，平衡操作手感、结构强度、装配便利性三个核心需求，不需要追求多余的功能，只要能可靠实现原有功能、装配适配、强度满足使用工况，就是合格的替换部件设计。
