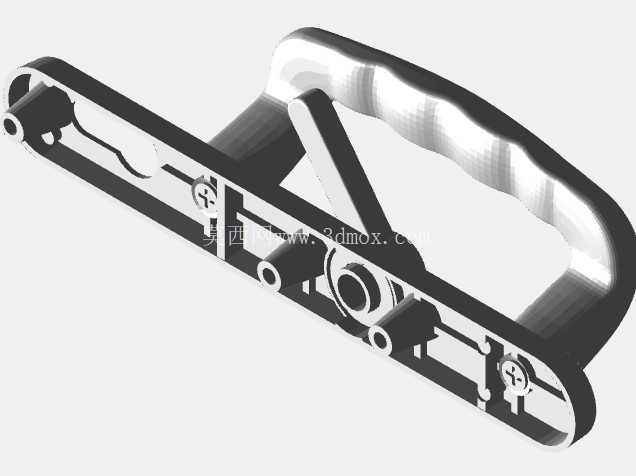

从结构布局来看,主体的框架采用了镂空式的筋条设计,不是为了减重而盲目做镂空,而是在保证整体刚性的前提下,避开内部传动组件的安装空间,你能看到框架上预留的几个不同直径的圆柱安装位,分别对应转轴、锁紧销、传动连杆的装配位置,每个安装孔的同轴度公差在建模时就要提前做约束,不然装配后会出现连杆卡滞、转轴转动不畅的问题。握持面的弧形轮廓是按照成年男性手掌的平均握持曲率做的拟合,表面没有做多余的防滑纹凸起,是因为这类结构很多时候会配套防滑护套使用,基座部分的平面度要控制在合理范围内,保证和设备主体连接时没有装配间隙,侧面的连接耳位是用来穿装固定螺丝的,孔位的位置要避开内部的传动路径,不能出现螺丝过长顶到内部运动件的情况。这类握持结构的设计,最先要考虑的是手持作业场景下的受力分布,日常在手动工装夹具、便携检测设备、小型手持加工机具上,这类部件都是操作人员直接施力的核心接触部位,设计时不能只追求外观流畅,要先匹配实际操作时的施力角度——当人手自然握持时,掌部的受力点要贴合握持面的弧度,避免长时间操作出现局部应力集中硌手的问题,同时指节的活动间隙要预留足够,不能在施力按压或者提拉时出现结构干涉。
实际应用中,这类握持结构往往要承受反复的提拉、按压载荷,所以筋条的厚度设计是经过受力校核的,主受力筋的厚度要比辅助支撑筋厚30%左右,在握持部分和主体框架连接的过渡位置做了三角加强筋,就是为了应对操作时的侧向掰动载荷,避免连接处出现应力断裂。安装边界上,整个结构的外接轮廓要匹配对应设备的手持操作空间,不能突出设备主体过多,防止在狭窄作业空间内出现磕碰,底部的安装基准面和设备主体的贴合面要做定位止口设计,保证装配时的位置精度,不需要反复调整对齐。
设计过程中还要考虑操作时的力传递路径,人手施加的握力通过握持面传递到主体框架,再通过框架上的安装位传递到设备的执行端,整个力的传递路径要尽量短,减少不必要的结构弯折,避免力在传递过程中出现损耗,同时框架上的镂空位置还要兼顾内部组件的维护需求,不用完全拆解握持结构就能观察到内部传动件的运行状态,日常检查锁紧销的磨损情况也更方便。很多新手做这类结构的时候,容易把握持部分做的过厚或者过薄,过厚会导致手掌无法完全环握,操作时容易打滑,过薄则会导致结构刚性不足,施力时出现形变,影响操作手感的同时还会带来结构失效的风险,另外各个安装孔的沉头深度也要匹配对应螺丝的头部尺寸,不能出现螺丝头部突出安装面的情况,不然装配后会出现缝隙,长期使用后螺丝容易松动。
在和设备主体的连接设计上,除了螺丝固定的点位,还要考虑定位销的配置,两个定位销分别布置在安装面的对角位置,抵消操作时产生的扭转力矩,避免长期反复受力后固定螺丝出现剪切断裂。握持部分的边缘全部做了圆角过渡,圆角半径不小于2mm,防止锐边划伤操作人员的手掌,哪怕是不配套防滑护套直接使用,也不会出现割手的问题。整个结构的壁厚尽量保持均匀,避免注塑或者机加工过程中出现缩痕、变形,在壁厚变化的位置做平滑过渡,减少应力集中的点位,提升整体结构的抗疲劳强度,应对长期反复的操作载荷。
