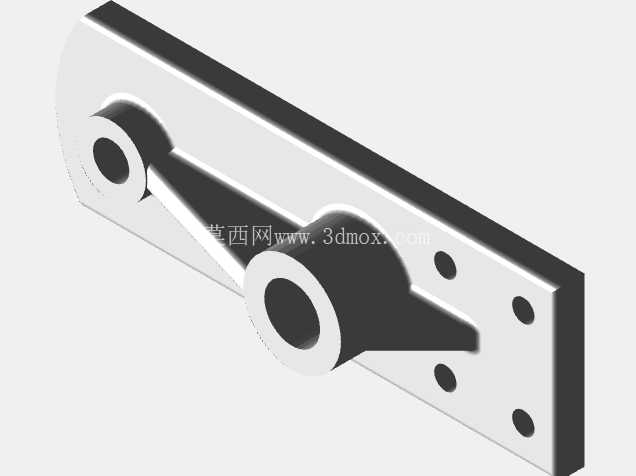

带安装法兰座的直线运动支承结构

　　从功能特性上看，这款支承结构的核心作用是为配套的光轴提供低摩擦的直线运动约束，既可以限制光轴的径向窜动，保证运动方向的直线度，又能通过自身的衬套结构降低往复运动的磨损，相比滑动摩擦的导向套，这类结构的运动阻力更小，长时间运行的温升也更低，适合中低速、中等载荷的连续往复运动工况。在设计思路上，这款结构采用了一体化的本体设计，将轴承衬套的容纳腔和安装法兰基板做成整体结构，省去了分体装配的连接环节，本体上的两个衬套容纳腔保持严格的同轴度要求，能避免双支承点不同轴带来的卡滞问题；两个衬套腔之间设置了加强筋结构，在不额外增加整体壁厚的前提下，提升了两个支承点之间的结构刚性，避免长行程光轴运行时本体出现形变。这款直线运动支承结构，主要应用在各类需要精准直线往复导向的工业设备场景中，比如自动化生产线的滑台导向机构、包装设备的推料行程组件、检测设备的探针位移模组、木工机械的进给导轨副，都能看到这类结构的实际应用。和无安装座的光轴直线轴承不同，这款结构自带一体化的法兰安装基板，不需要额外设计轴承座的适配结构，能直接通过基板上的安装孔完成整机固定，大幅减少装配环节的配做工作量，也能避免分体式安装带来的同轴度偏差问题。

　　安装法兰基板上设置了6个均匀分布的安装通孔，采用对称式的孔位布局，既可以适配卧式水平安装的工况，也能满足立式垂直安装的受力需求，安装孔的沉台设计可以让内六角螺栓安装后不突出基板表面，避免和周边运动部件产生干涉。从安装边界来看，这款结构的安装法兰平面为基准安装面，装配时需要保证该平面和光轴运动方向的平行度公差控制在0.02mm/100mm以内，否则会加剧衬套的偏磨，缩短使用寿命；两个衬套容纳腔的内径公差按照H7级精度设计，配套的光轴推荐选用g6级公差的镀铬硬轴，表面粗糙度不低于Ra0.8，这样能保证运动间隙处于合理范围，既不会出现间隙过大的晃动问题，也不会因为间隙过小出现运动卡滞。

　　在实际选型应用中，需要根据负载的大小、运动行程的长度、运行的速度来确认这款结构的适配性：如果是水平安装的工况，负载方向垂直向下，需要核算两个衬套支承点的支反力，确保衬套的额定动载荷能覆盖实际工作载荷的1.5倍以上；如果是垂直安装的工况，需要额外配置配重或者平衡气缸，避免光轴和负载的自重直接作用在衬套的密封结构上。另外，这款结构的本体在设计时预留了润滑脂的填充空间，装配时可以在衬套内壁涂抹适量的锂基润滑脂，初期运行的磨合阶段可以每100小时补充一次润滑脂，正常运行阶段每500小时做一次润滑维护，能有效降低运行噪音，延长整体的使用寿命。

　　在结构细节上，衬套容纳腔的两端都做了倒角导向设计，光轴穿入时不会刮伤衬套的内壁，也能避免安装时的磕碰损伤；安装基板的边缘做了圆角处理，不会在装配调试时划伤操作人员，也减少了应力集中的问题，提升本体的抗疲劳强度。和市面上常见的单衬套直线轴承座相比，这款双衬套的结构支承跨距更大，能承受更大的倾覆力矩，适合悬臂式的负载安装场景，比如在点胶设备的Z轴升降结构上，这种双衬套的结构就能更好地承受点胶头的偏心负载，避免升降过程中出现点头偏移的问题，保证点胶位置的精度。
