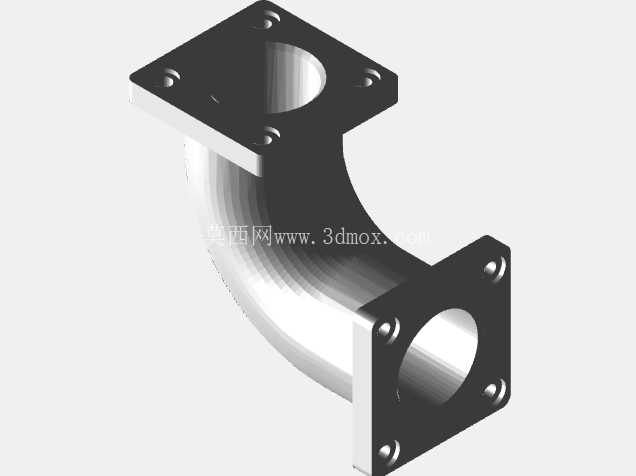

带方形安装法兰的直角导流弯管结构

在流体输送管路的布设场景中，经常会遇到管路需要直角转向的需求，这类两端带方形安装法兰的90度弯管结构，就是为解决管路直角转向同时兼顾安装便捷性设计的。不同于常见的螺纹连接弯头，这款结构采用方形法兰作为连接端，四个角位预留了标准的螺栓过孔，安装时不需要对管路端头做套丝处理，只需要将对接管路的法兰面与弯头法兰面对齐，穿入紧固螺栓后均匀锁紧即可，安装效率更高，同时法兰面的密封接触面积更大，在低压气体、低压液体输送场景下的密封可靠性更有保障。

从结构设计逻辑来看，弯管的流道部分采用了等径圆弧过渡设计，没有采用直角折角的流道结构，主要是为了降低流体转向时的局部阻力，减少流体在转向位置的紊流、涡旋产生，一方面可以降低管路输送过程中的压力损失，提升流体输送效率，另一方面也能减少流体中携带的固体杂质在弯管位置的沉积，降低管路堵塞的风险，同时圆弧过渡的流道也能减少高速流体对管壁的冲蚀，延长弯管的实际使用寿命。两端的方形法兰与弯管主体采用一体化结构设计，法兰与弯管衔接位置做了圆弧过渡的加强筋处理，避免安装时螺栓锁紧力过大导致法兰与弯管衔接位置出现应力集中开裂的问题，同时方形法兰的密封面做了平整化处理，安装时配合密封垫片使用，可以适配不同压力等级的管路密封需求。

从安装边界来看，这款弯管的两个法兰端面分别处于互相垂直的两个平面上，安装时需要提前核算两个对接管路的中心距，弯管的圆弧外轮廓不会超出两个法兰的外边界，在紧凑安装空间内布设时，不需要额外预留弯管部分的避让空间，只需要保证法兰安装位置的螺栓操作空间即可。法兰上的四个安装孔采用对称分布设计，安装时可以根据现场管路的布设方向调整弯头的安装角度，不需要额外定制特殊角度的转向接头，适配性更强。

在实际应用场景中，这类弯管结构广泛应用在工业通风管路、低压给排水管路、小型气动设备的气路布设、除尘设备的风道连接等场景，相比焊接式的直角弯头，法兰连接的结构不需要现场做焊接作业，安装和后期维护拆卸都更加方便，当弯管出现磨损或者堵塞问题时，只需要拆开法兰螺栓就可以直接更换，不需要对整段管路进行切割重接，大幅降低了后期的维护成本。在进行三维建模时，这类结构需要重点关注流道的圆弧半径与管径的比例关系，通常圆弧转弯半径取管径的1到1.5倍时，流体阻力的控制效果和结构的紧凑性可以达到较好的平衡，同时法兰上的安装孔位需要与对接法兰的孔位严格对齐，孔位的位置度公差需要控制在合理范围内，避免现场安装时出现螺栓无法穿入的问题。另外弯管的壁厚设计需要结合实际输送介质的压力来确定，低压通风场景下可以适当减小壁厚降低整体重量，输送有一定压力的液体时则需要适当增加壁厚，同时校核法兰与弯管衔接位置的结构强度，保证长期使用过程中不会出现结构变形或者泄漏问题。
