带定位孔槽的框式对接插座结构件

这款框式对接结构件，日常多应用在低压配电回路的模块化插接场景，也可适配小型自动化设备内部的快插式电气安装工位，解决传统接线端子拆装效率低、对位偏差易导致接插不到位的问题。从实际使用场景来看，这类构件常安装在设备内壁的安装板上，作为外接功能模块与设备内部线路的中转对接载体，不需要额外焊接或者拧接多组导线，只需要将对应插头沿导向方向推入即可完成电气连接，大幅降低现场装配与后期维护的换件时间。

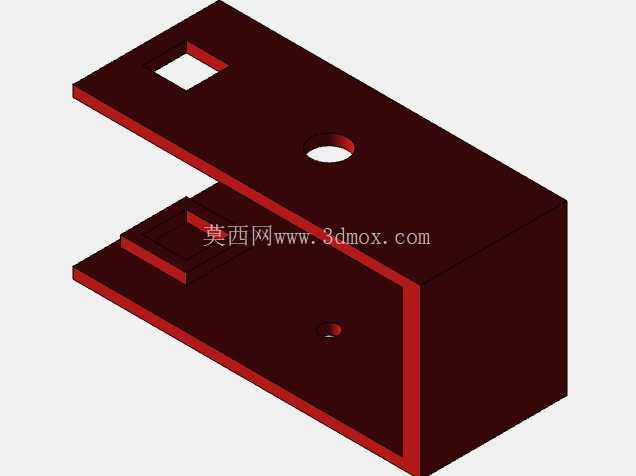

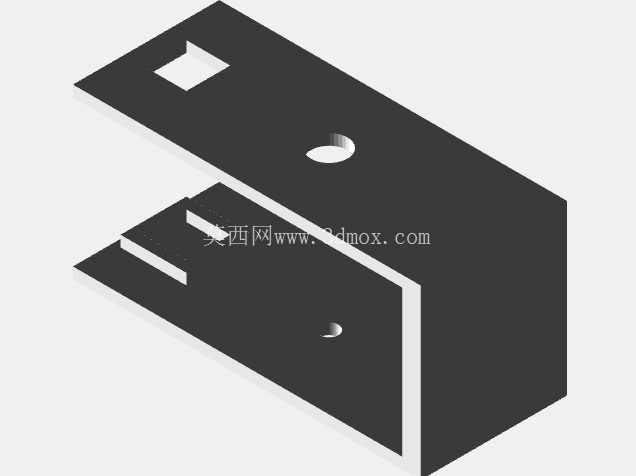

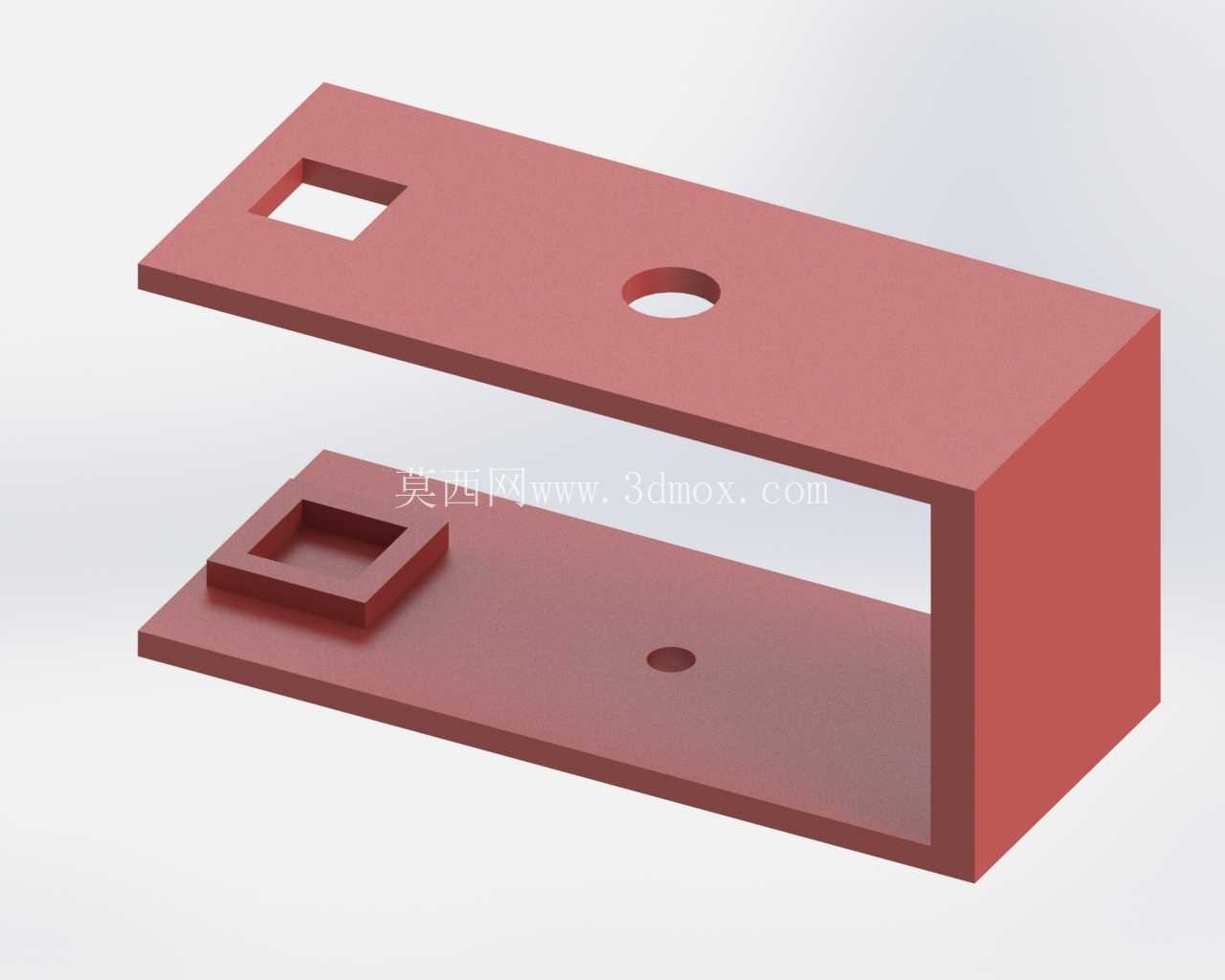

设计层面首先考虑了接插过程的导向容错性，整体采用U型框式结构，上下两层平行板形成天然的插接导向通道，插头推入时不会出现左右方向的偏摆，上下板的间距公差控制在0.1mm以内，避免接插过程中出现旷量导致的接触针偏移。上层板开设的方形通孔与圆形通孔，分别对应插头上的定位凸台与固定锁止销：方形孔承担周向防呆功能，从根源上避免插头反插导致的针脚弯折、线路接反问题；圆形孔对应锁止结构，插头推入到位后锁止销自动弹入孔位，防止设备运行过程中受振动影响出现插头松脱、接触不良的故障。下层板设置的下沉式方形凸台与小型沉孔，一方面承接插头插入后的底部支撑，分散接插时的冲击力，避免长期插拔导致板件变形，另一方面沉孔可配合自攻螺丝或者定位销，将整个构件牢牢固定在安装基面，不会因为反复插拔出现整体移位。

从安装边界来看，构件整体为长方体框型结构，上下板厚度均匀，侧壁与上下板采用圆弧过渡，既减少铸造过程中的应力集中问题，也避免安装时锐边划伤操作人员。下层板的安装孔位间距适配常规的电气安装板模数，不需要在安装板上额外重新打孔，可直接兼容现有标准安装位的孔距，替换老旧构件时不需要改动原有安装基面。构件的内部净空尺寸经过反复校核，既可以容纳常规规格的接插端子排，也预留了足够的散热间隙，避免大电流通过时热量积聚在框体内部加速绝缘件老化。

实际投产前的结构验证阶段，需要重点关注上下板的平行度公差，若平行度超差，会导致插头推入时卡滞，长期使用会磨损插头的导向面；方形定位孔与下层方形凸台的同轴度也需要严格控制，同轴度偏差超过0.2mm时，插头的定位凸台无法顺利卡入下层凸台的凹槽内，会出现接插不到位的情况。另外，框体侧壁的厚度需要满足强度要求，在承受100N的侧向推力时不能出现明显形变，否则会挤压内部的接插端子，导致针脚接触压力不足，出现接触电阻过大、发热烧蚀的问题。

这类结构件采用铸造工艺生产时，上下板的孔位可以直接铸出初胚，预留少量精加工余量即可，不需要全机加工，能有效控制生产成本，适合批量配套电气柜、小型自动化设备的接插模块使用。在日常维护中，只需要定期清理框体内部的积尘，检查锁止孔是否有异物堵塞，即可保证长期稳定运行，相比传统的螺丝接线端子，维护工作量能降低60%以上，尤其适合需要频繁更换功能模块的设备工位使用。
