AH79-100A低速高升阻比翼型结构设计

　　在低速通用航空、小型固定翼无人机以及低空低速通航飞行器的设计环节中，翼型的选型与结构适配直接决定了整机的巡航效率、起降性能与低速操控边界，AH79-100A翼型正是针对低亚音速飞行场景优化的高升阻比剖面结构，这类翼型的设计核心是在有限的弦长范围内，通过上下翼面的曲率差构建稳定的压力梯度，在常规迎角范围内维持附着流状态，尽可能推迟气流分离的出现，以此在较低的飞行速度下获得足够的升力系数，同时将摩擦阻力与压差阻力控制在较低水平。

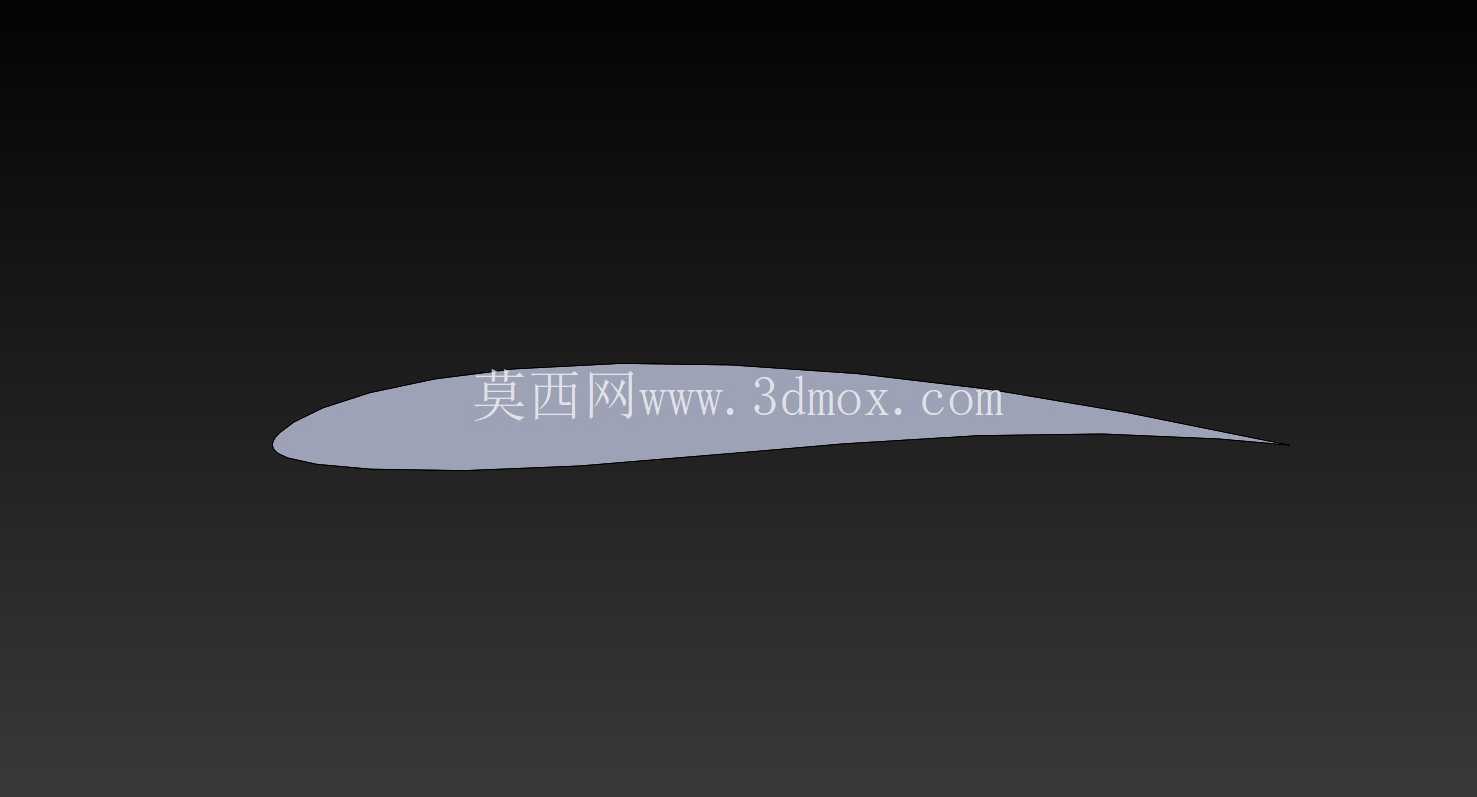

　　从剖面几何特征来看，该翼型采用相对厚度10%的设计比例，最大厚度位置位于弦长30%左右的区域，这种厚度分布既能够为机翼内部的翼梁、燃油管路、操纵索系预留足够的安装空间，也能避免翼型过厚带来的波阻提前出现问题，适配0.4马赫以下的飞行速度区间，完全覆盖轻型运动飞机、植保无人机、航测无人机的常用巡航速度范围。翼型前缘采用适中的圆弧半径设计，相比尖锐前缘的高速翼型，它在大迎角状态下的气流分离过程更平缓，不会出现突然的失速现象，能够给飞控系统或者飞行员预留足够的操纵反应余量，在低空低速作业场景下，比如植保作业的低空转弯、航测作业的低速盘旋、轻型飞机的短距起降阶段，这种平缓的失速特性能够大幅提升飞行安全性，避免因为姿态突变引发的飞行事故。从结构设计的适配性角度出发，该翼型的下翼面在弦长中段区域保持相对平缓的曲率，这种设计一方面能够简化机翼蒙皮的成型工艺，无论是采用复合材料铺层还是金属蒙皮铆接，都能降低曲面成型的加工难度，减少工装夹具的复杂度；另一方面，平缓的下翼面也为机翼下表面的设备安装提供了便利，比如植保无人机的喷杆挂载、航测设备的吊舱安装、轻型飞机的起落架固定点布置，都可以在这个区域找到平整的安装基准面，不需要额外设计复杂的转接结构来适配曲面。

　　在实际的工程应用中，这类翼型的安装边界需要结合整机的展弦比、机翼扭转角进行匹配，通常在矩形机翼或者梯形机翼上使用时，会在翼尖区域配合1-3度的气动扭转，降低翼尖涡流对翼型表面流场的干扰，进一步提升整机的升阻比；如果是用于尾翼的安定面设计，则可以适当调整翼型的安装角，利用翼型的零升力矩特性降低操纵面的铰链力矩，减少舵机的负载，提升操纵系统的可靠性。从气动特性的细节来看，该翼型在迎角4-8度的区间内升阻比达到峰值，对应的升力系数能够满足多数低速飞行器的巡航升力需求，不需要过大的机翼面积就能支撑整机的起飞重量，能够有效降低整机的结构重量，提升有效载荷占比；在迎角超过12度之后，气流分离首先从后缘开始缓慢向前扩展，升力系数不会出现断崖式下跌，这种特性非常适合需要频繁调整姿态的作业类飞行器，比如在山地环境下执行航测任务的无人机，遇到紊流时姿态波动较大，平缓的失速特性能够避免飞行器因为迎角瞬时超限进入失速螺旋。

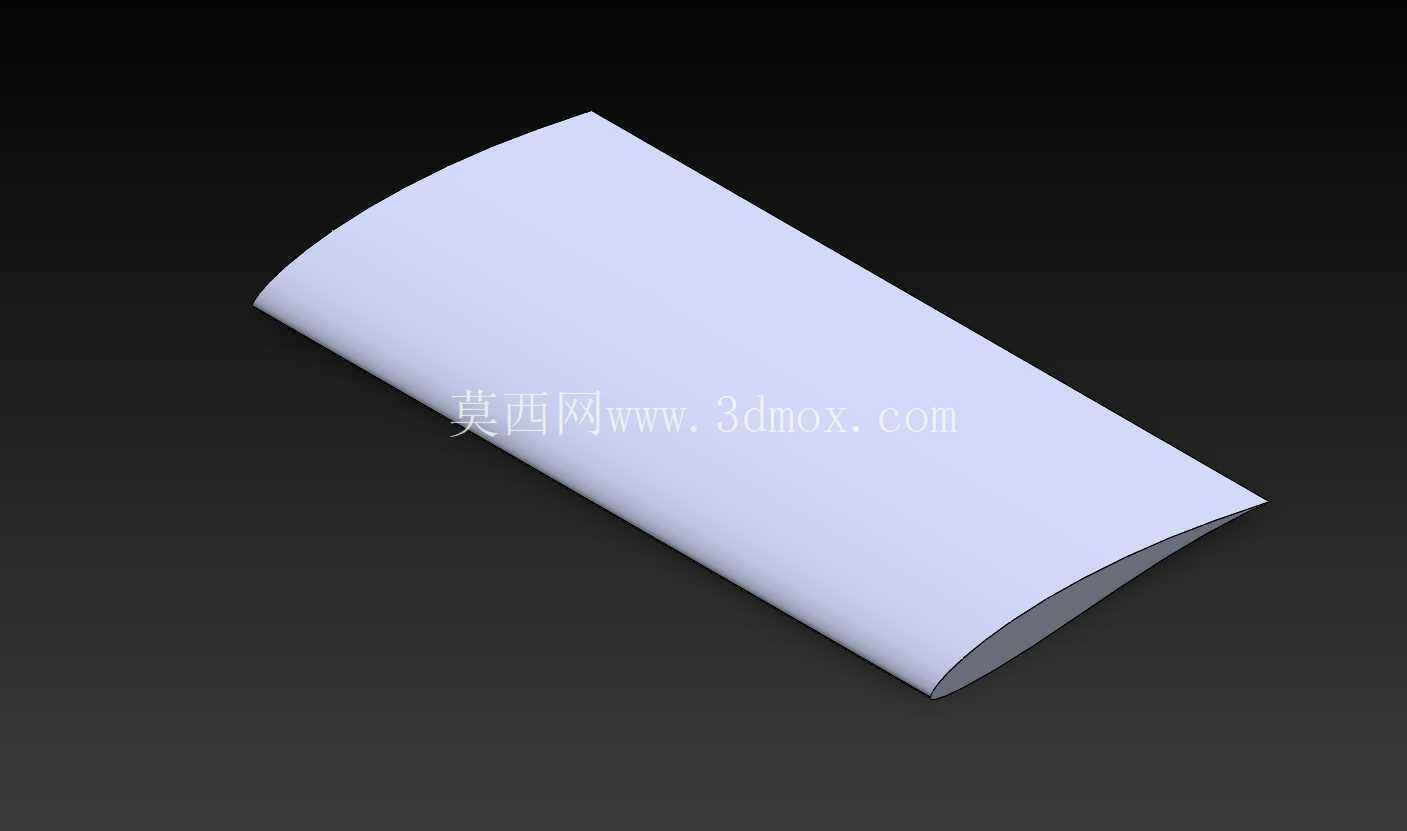

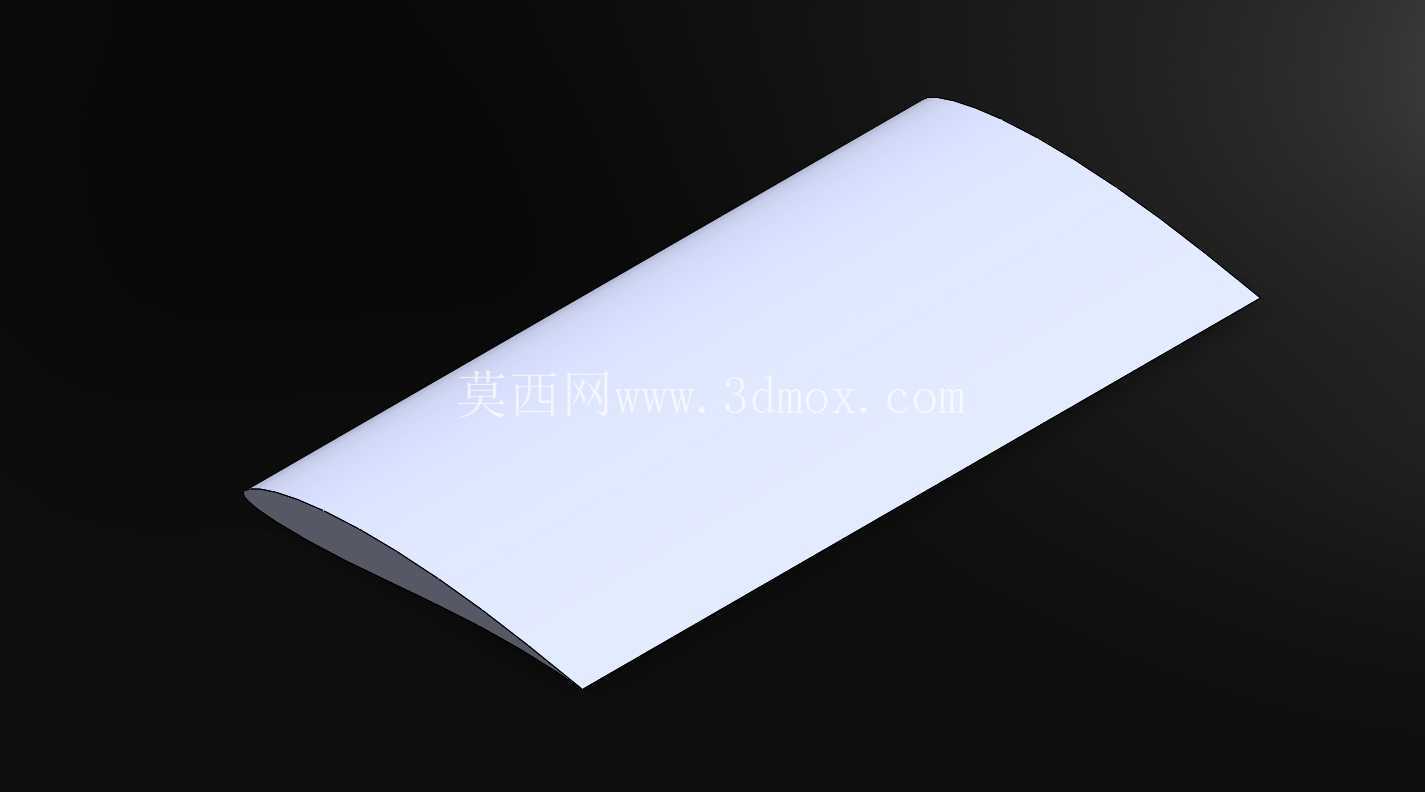

　　在三维建模过程中，翼型的坐标点需要严格按照气动计算的剖面数据进行拟合，保证翼面的曲率连续，不能出现局部的折线或者凹凸，否则会在局部产生提前的气流分离，破坏整个翼面的流场结构；同时在翼根与机身的过渡区域，需要做整流修型，减少翼身干扰阻力，避免机身的附面层气流在翼根区域产生分离，影响整机的气动效率。对于小型电动无人机来说，这类高升阻比翼型还能够有效提升续航时间，相同电池容量下，更高的升阻比意味着更小的巡航功率消耗，能够将航时提升15%-20%左右，在长距离航测、巡检类任务中，这种效率提升带来的作业收益非常明显。另外，该翼型的结构刚度分布也比较合理，最大厚度区域正好对应翼梁的安装位置，能够将机翼的弯曲载荷高效传递到翼梁结构上，降低蒙皮的承载需求，在采用泡沫芯加复合材料蒙皮的夹层结构时，这种厚度分布能够让芯材的支撑作用得到充分发挥，不需要额外增加过多的加强筋就能满足机翼的刚度要求，避免飞行过程中机翼出现过大的扭转变形，影响气动效率与操纵精度。
