剪叉伸缩式摩萨德机械臂三维设计作品

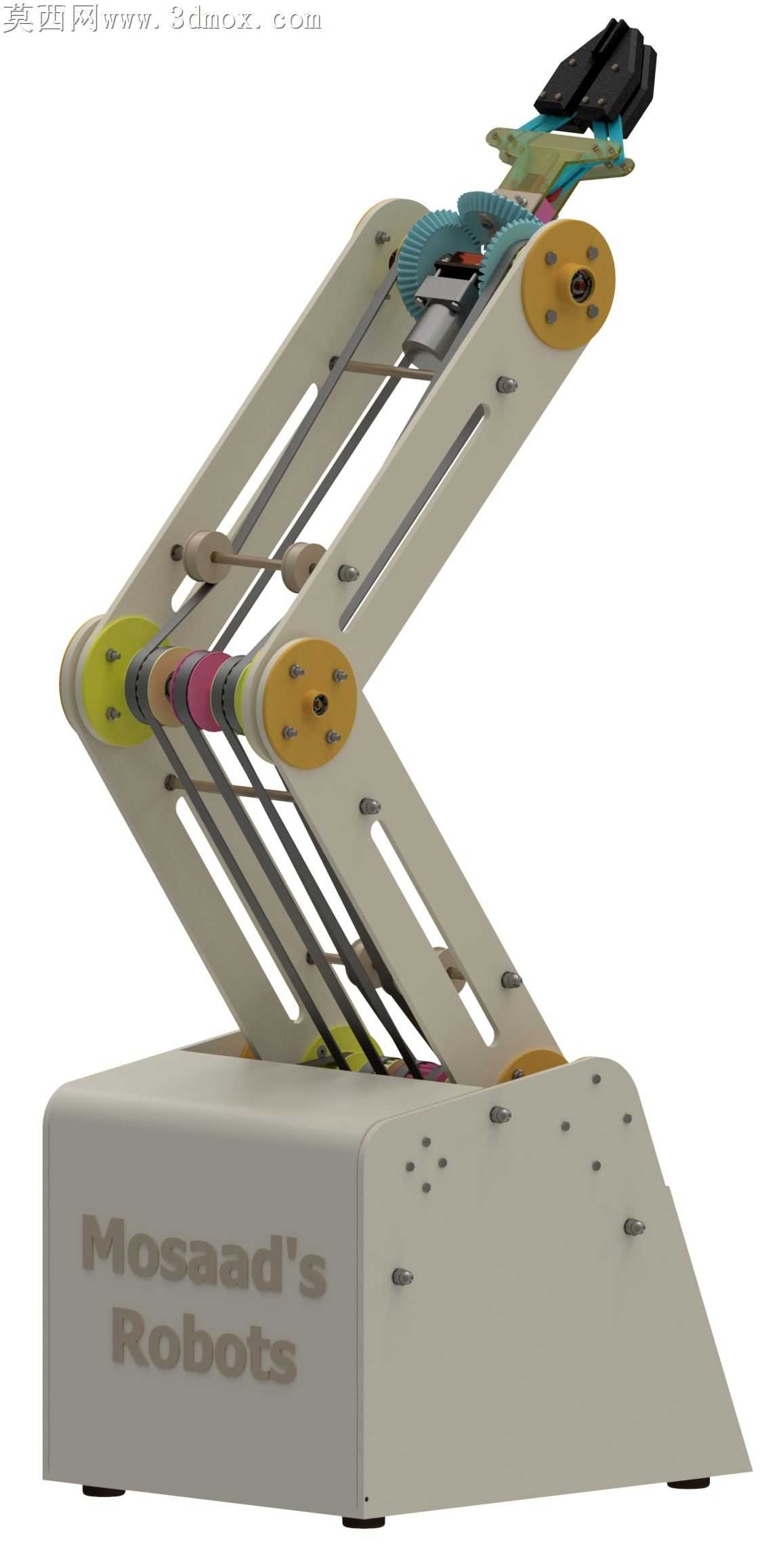

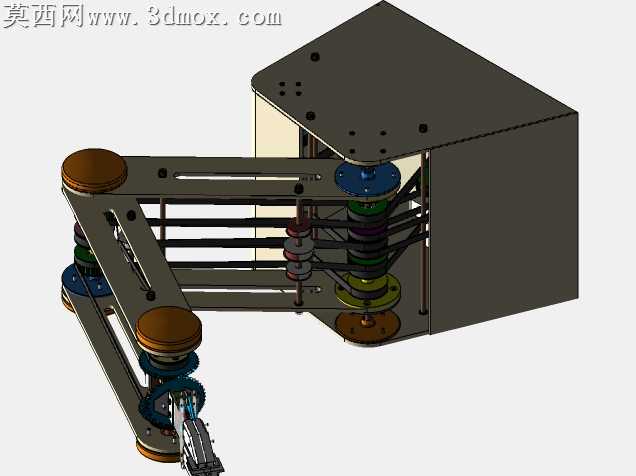

本作品为剪叉伸缩构型的桌面级机械臂三维设计，整体采用基座承载、剪叉臂身传动、末端执行器作业的三段式布局，建模阶段严格遵循机械设计的装配公差规范，对每一处铰接孔位、连杆壁厚、紧固件安装位都做了参数化约束，确保各运动部件在虚拟装配状态下无干涉、运动行程符合设计预期。基座部分采用一体化梯形壳体造型，表面预留了传感器安装点位与走线槽位，壳体表面做了哑光磨砂质感的材质处理，还原工业级设备的外壳质感，基座底部预留了防滑脚垫的安装位，保障设备放置与运行时的稳定性。臂身部分采用多层平行剪叉连杆结构，每一组剪叉臂都通过带衬套的铰接轴连接，铰接部位做了黄铜色的轴套材质区分，还原真实机械结构中耐磨衬套的视觉特征，臂身连杆采用浅米灰色的金属烤漆材质，表面做了细微的颗粒质感处理，避免塑料感过重的视觉效果，连杆之间设置了限位结构，约束剪叉伸缩的最大与最小行程，防止运动超程造成结构损坏。传动部分在臂身与基座的铰接位置设置了同步带传动结构，同步带采用蓝绿色橡胶材质，带轮做了金属齿面的细节刻画，还原带传动的真实结构特征，传动部件的布局充分考虑了后期实物制作时的电机安装空间，预留了舵机或伺服电机的安装位，可直接对接动力元件实现臂身的俯仰与伸缩动作。末端执行器采用双指夹爪构型，夹爪指面做了防滑纹理处理，夹爪与臂身的连接部位设置了旋转关节，可实现末端作业角度的调整。渲染阶段采用了柔和的工作室布光方案，主光源从斜上方45度投射，搭配辅助补光消除结构死角的阴影，同时添加了微弱的环境反射效果，让金属部件的质感更具真实感，各部件的材质参数经过反复调试，区分出金属壳体、黄铜轴套、橡胶同步带、塑料夹爪的不同视觉特征，整体渲染效果清晰展现机械臂的结构层次与装配关系。设计过程中充分考虑了结构的可实现性，所有连杆的受力点位都做了加厚处理，铰接部位的轴径匹配标准紧固件尺寸，既保证了结构强度，也降低了后期实物加工与装配的难度，剪叉结构的运用让该机械臂相比传统串联关节机械臂拥有更大的伸缩行程比，在收缩状态下体积紧凑，伸展后可覆盖更大的作业范围，适合桌面级轻载作业场景使用。
