多关节磁吸定位精密机械臂三维设计

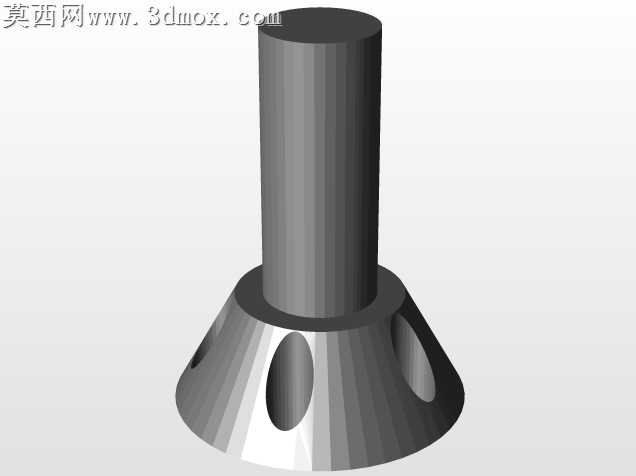

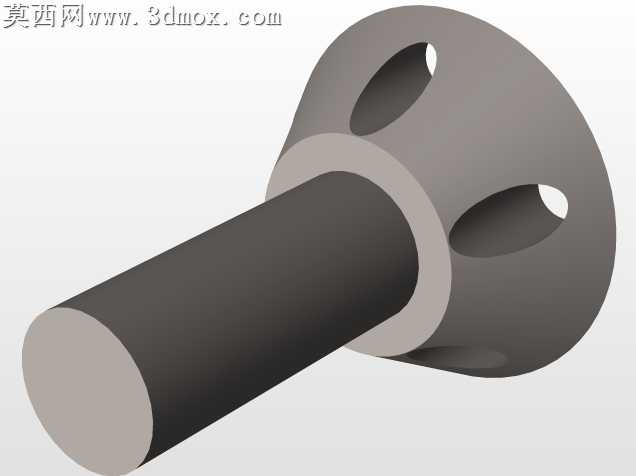

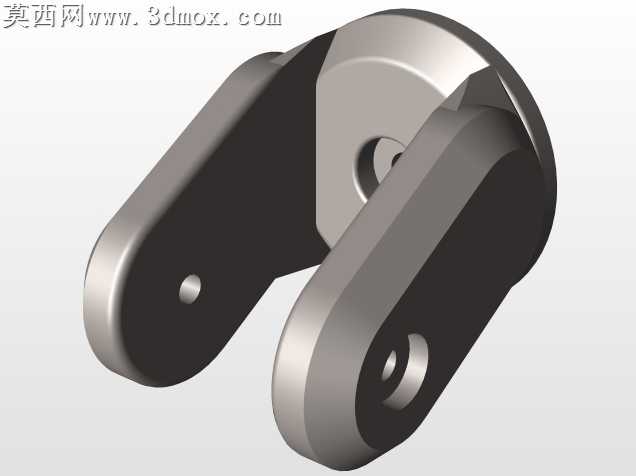

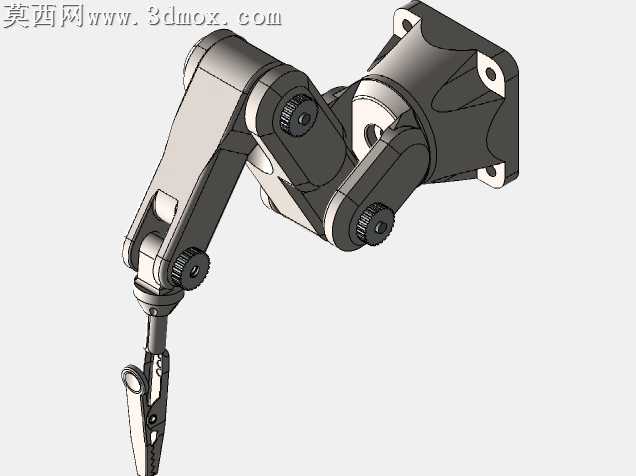

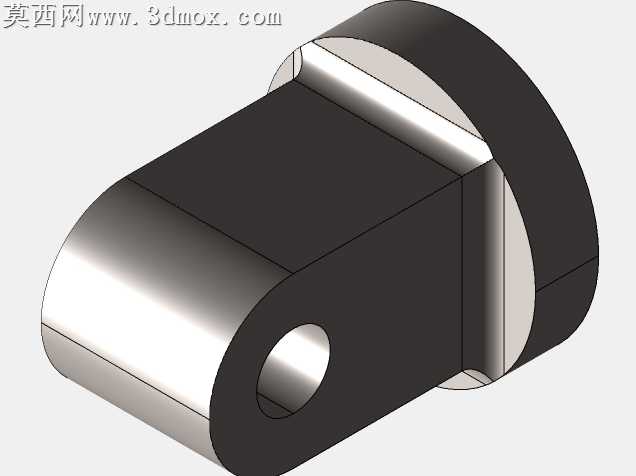

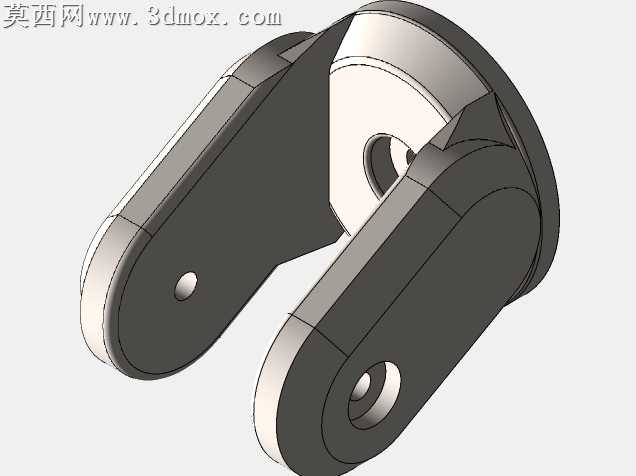

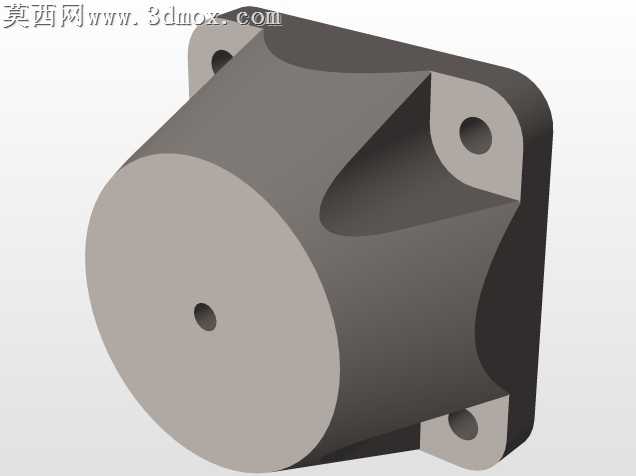

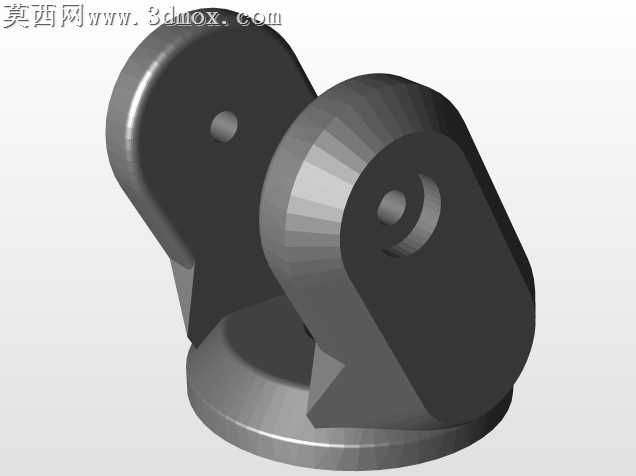

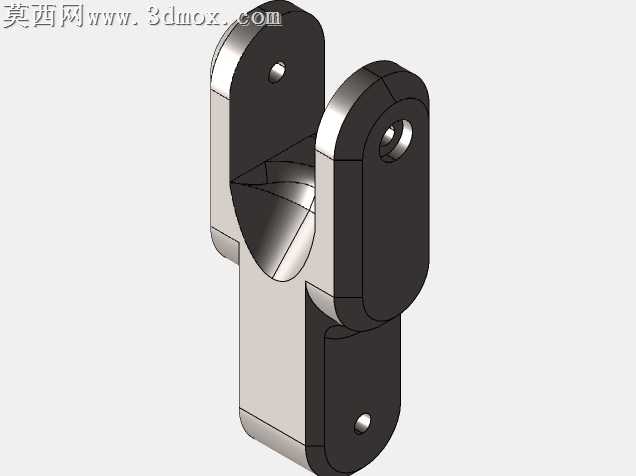

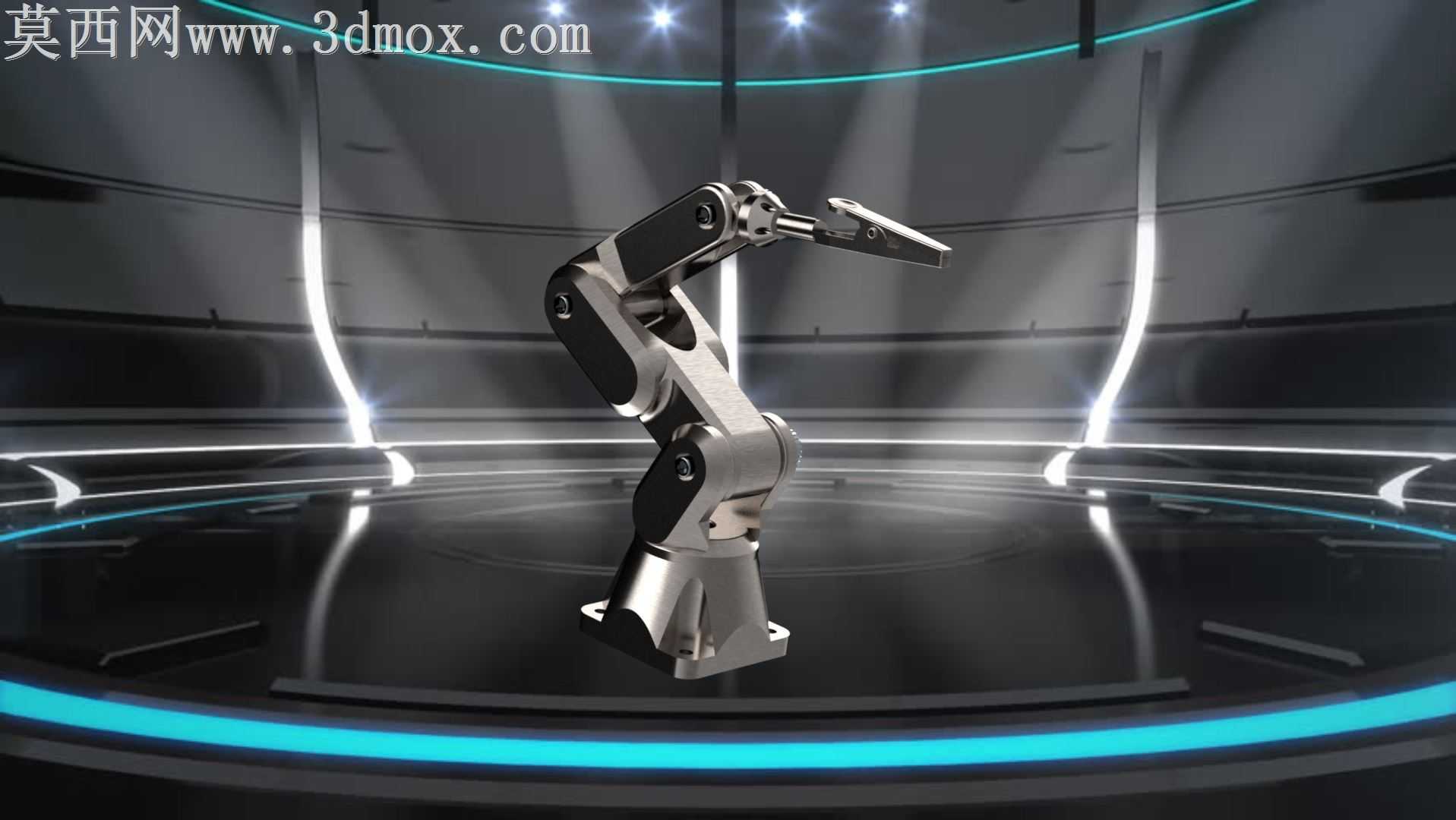

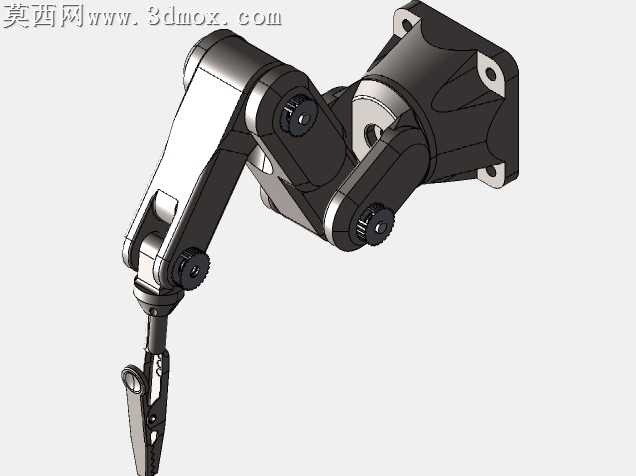

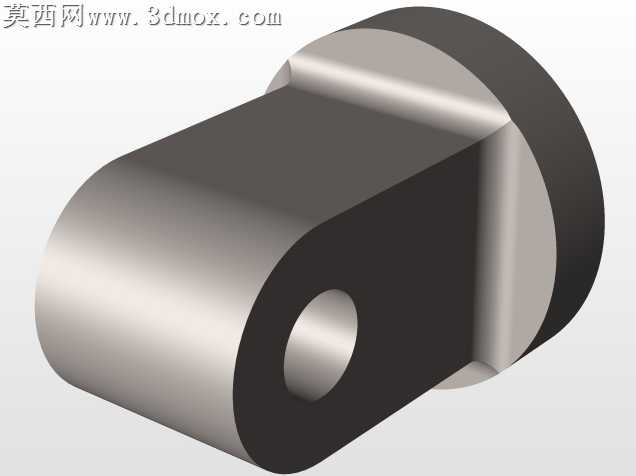

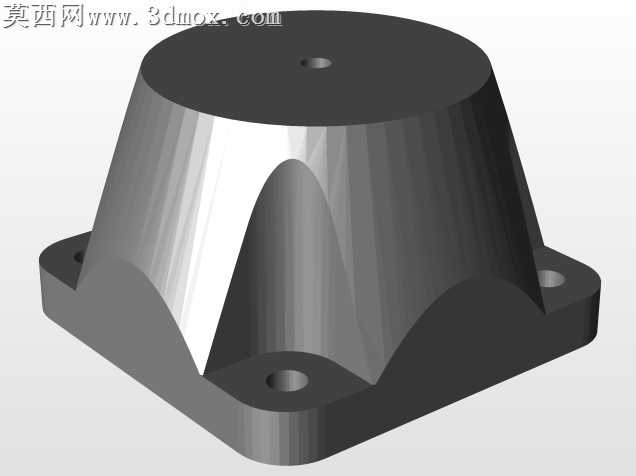

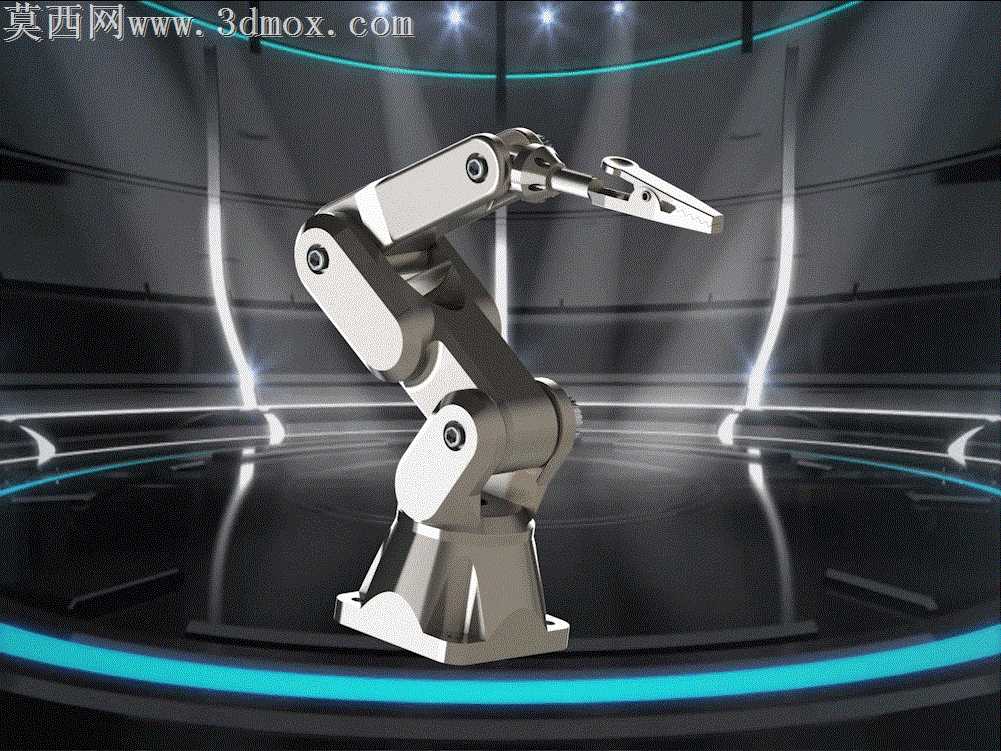

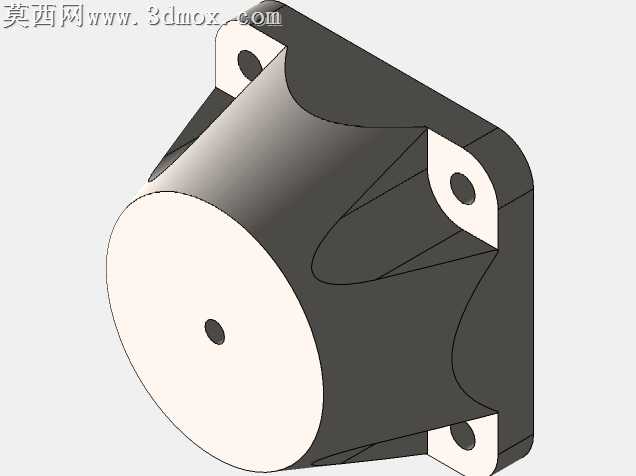

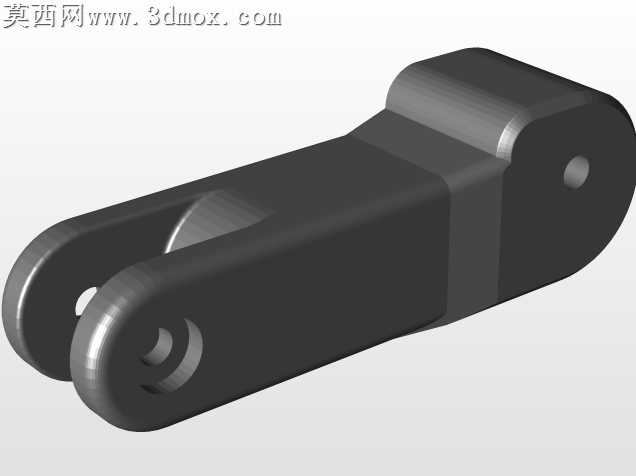

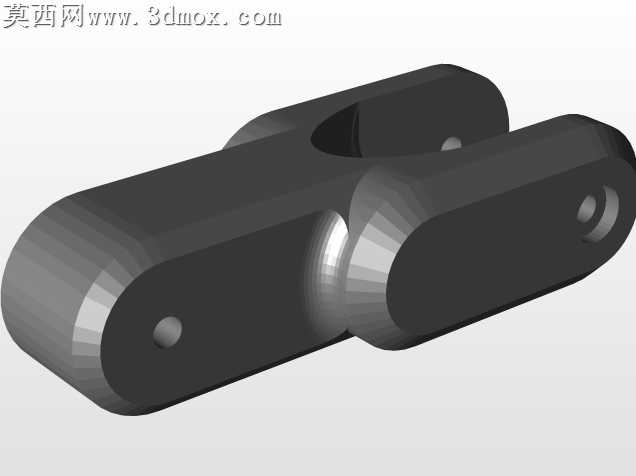

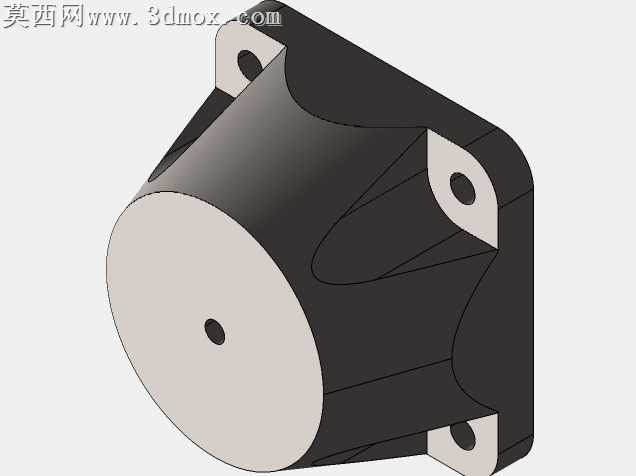

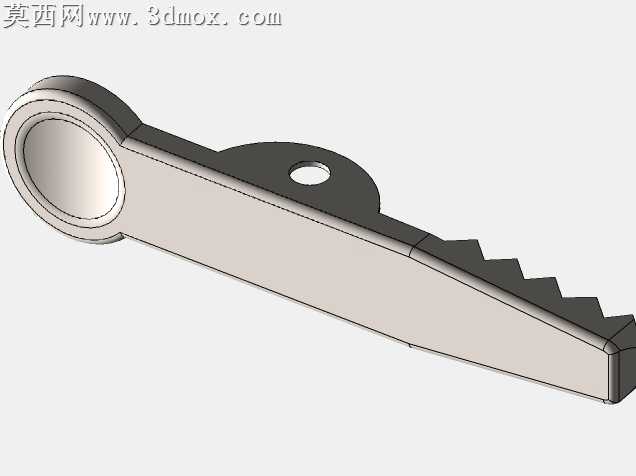

做这个机械臂建模的时候，最先敲定的是磁吸底座的固定逻辑，毕竟它要能稳贴在金属工作台面，还要兼顾拧入工装台的安装需求，底座的接触面一开始做了整面平切，后来试装配的时候发现如果全平面贴死，磁吸的时候空气排不出去会留虚位，特意在底座边缘做了0.2mm的浅导气槽，既不影响整体的金属质感，又能让磁吸固定的时候完全贴实，不会因为操作受力出现偏移。关节部分的转动配合是抠得最细的地方，大臂和小臂的连接轴没有直接做穿轴通孔，而是在关节内侧预留了阻尼片的安装位，建模的时候特意把轴孔的配合公差留到了H7级，毕竟后续如果要做实物验证，这个公差段的转动阻尼感刚好，不会太松垮晃荡，也不会紧到掰不动。末端夹爪的部分一开始想做通用平口钳结构，后来考虑到它要应对电路板焊接、珠宝微加工这类精细作业，把夹爪的咬合面做了两段式设计，前端是窄边尖嘴结构，能夹取0.5mm级的细小零件，后半段是平咬面，能稳夹常规尺寸的工件，夹爪的开合转轴处特意做了隐藏式的扭簧槽，不用额外外露弹簧结构，外观更利落。曲面处理上，所有关节的转角都没有用生硬的直角，全部走了G2连续的圆角过渡，一开始倒圆角的时候出现了曲面碎面，特意把关节处的分型线调整到了视觉侧面，把顺滑的大曲面留在正面视角，渲染的时候金属材质的反射不会出现断纹。材质调试的时候，主体用了磨砂银金属材质，特意把粗糙度调到0.3，关节转轴处用了稍亮的抛光金属，区分出运动部件和固定结构的视觉差，底座部分加了一点点细微的拉丝纹理，让固定端的厚重感更突出。渲染打光的时候没有用太杂的光源，主光从侧上方45度打下来，刚好能把每个关节的层级轮廓照出来，底部加了一圈冷色的轮廓光，把机械臂的整体轮廓从深色背景里托出来，不会和背景融在一起。这个设计最实用的点在于它的适配性，不管是桌面级的精细手工操作，还是小型工作站的定点重复作业，磁吸加螺丝固定的双模式底座都能快速部署，多关节的转动范围能覆盖大半桌面作业区域，不用频繁调整底座位置就能完成不同点位的操作，不管是用来做实训教学的结构演示，还是小型作业场景的工装适配，都能直接对应上实际需求，没有做多余的花哨结构，每一处的造型调整都是跟着实际使用的受力、操作便利性走的。
