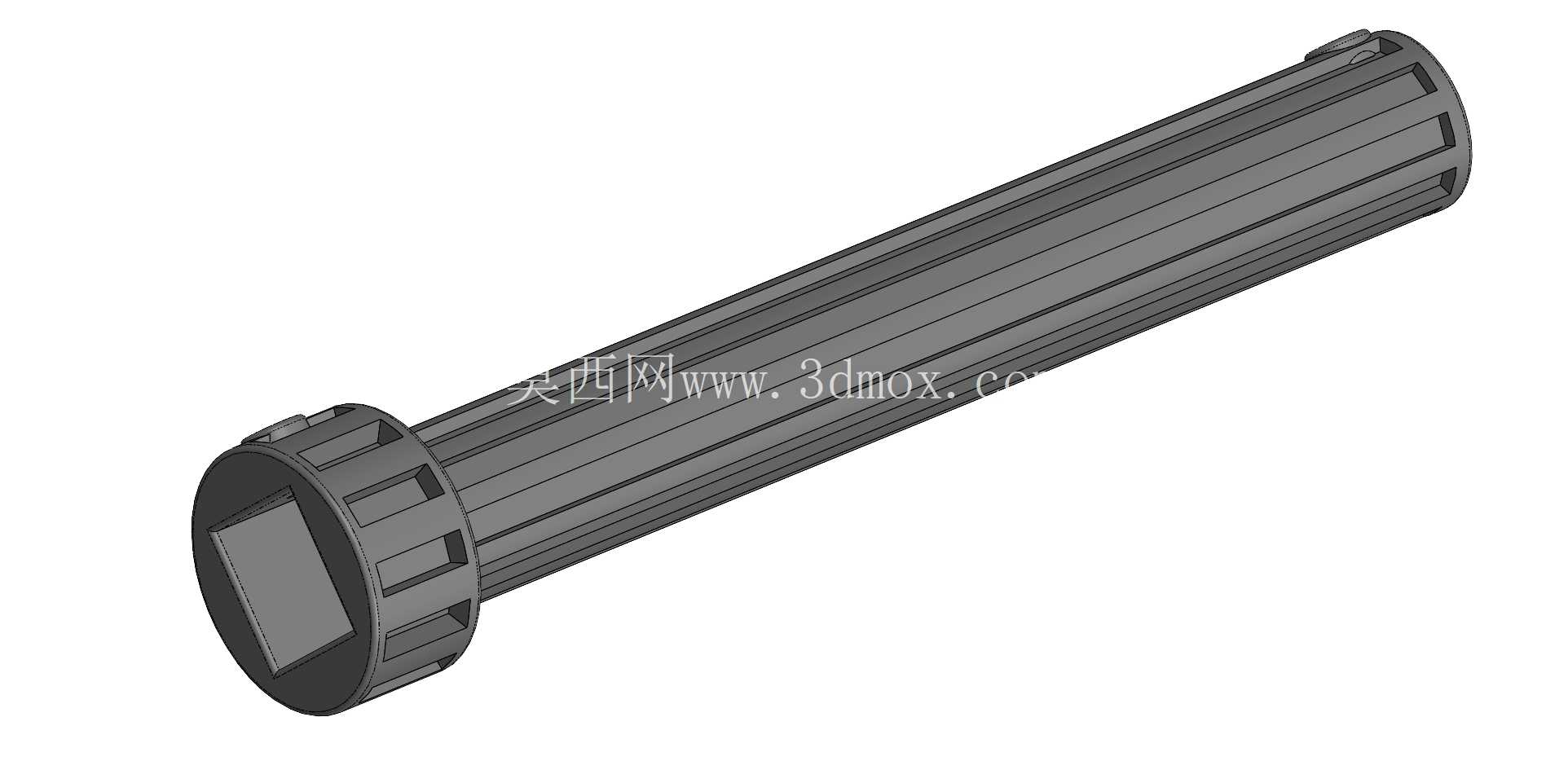

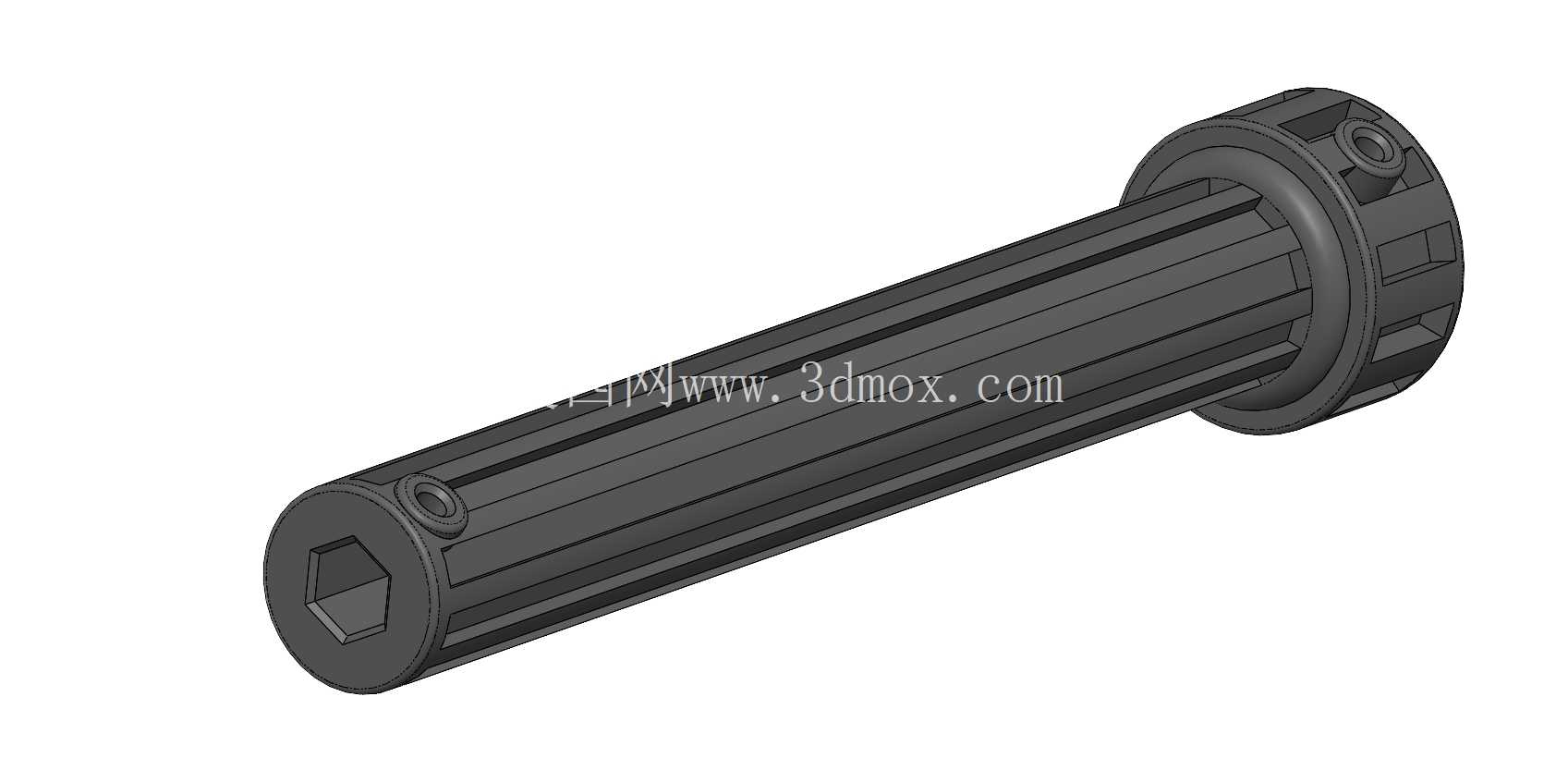

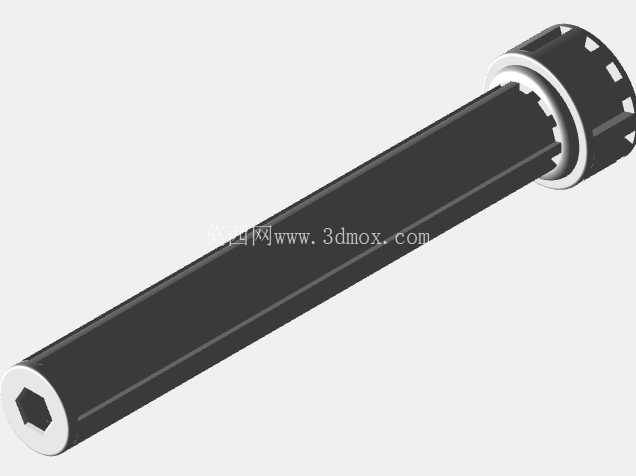

1/2方头转1/4六角头125mm长转接适配器

在日常的机械装配、设备维保、现场拆装作业场景里，经常会遇到工具接口不匹配的问题：手里的棘轮扳手是1/2英寸方头驱动接口，但是要用到的批头、短钻头却是1/4英寸六角柄的规格，来回更换工具不仅耽误作业效率，频繁拆装驱动头还容易造成接口磨损，缩短工具使用寿命，这类长尺寸的转接适配器就是为解决这类跨接口工具匹配问题设计的。

这款转接件整体长度为125mm，属于加长型转接结构，相比短款转接器，它能够深入到凹陷较深的工位、狭窄的腔体内完成紧固件拆装或者钻孔作业，比如在拆装设备内部深处的内六角螺丝、在有遮挡的构件上打定位小孔时，加长的杆身可以避开外围构件的干涉，不需要额外加装延长杆，减少了接口叠加带来的传动间隙。杆身主体做了轴向的防滑筋结构，不是光滑圆柱面，一方面是在手动扶持对位的时候可以增加摩擦力，避免手打滑，另一方面筋条结构也提升了杆身的抗扭刚度，在传递大扭矩的时候不容易出现杆身扭转变形，相比同直径的光杆结构，同等重量下抗扭性能提升明显，也能减少3D打印制作时的材料用量。

从结构设计来看，一端是标准1/2英寸方头接口，内部做了对应钢珠定位的卡槽，能够和常规1/2驱动的棘轮扳手、扭力扳手、电动扳手的输出端可靠卡合，作业过程中不会出现松脱打滑的问题；另一端是1/4英寸内六角夹持口，尺寸严格匹配通用1/4六角柄批头、钻头的公差范围，插入后配合尾部的磁吸结构（从端部的内嵌结构可以看出预留了磁石安装位），可以牢牢吸住六角柄工具，既不会因为间隙过大导致批头晃动，也不会因为过盈量太大造成插拔困难。靠近方头端的法兰盘做了加大直径设计，一方面是作为转接时的受力限位，避免扳手驱动端插入过深，另一方面法兰上预留的小孔可以用来穿入安全绳，在高空作业的时候防止工具坠落，符合现场作业的安全规范。

设计过程中首先要保证两端接口的同轴度，这是这类转接件最核心的精度要求，如果方头和六角头的同轴度偏差超过0.1mm，作业的时候就会出现明显的跳动，不仅会导致螺丝拧花、钻孔偏位，长时间使用还会因为偏心受力造成接口磨损加剧，所以建模的时候两端的特征都是以杆身中心轴线为基准做同轴约束，所有配合面的公差都按照五金工具的通用公差标准设定，保证和市售标准工具的互换性。杆身的防滑筋采用等距分布的直筋设计，没有做螺旋或者异形结构，是因为直筋结构在承受扭矩的时候受力方向和筋条走向一致，应力分布更均匀，不会出现应力集中导致的筋条断裂，同时直筋结构也便于3D打印制作，不需要额外添加支撑，打印完成后只需要简单去除毛刺就可以使用，降低了制作成本。

从安装边界来看，这款转接件的最大外径就是法兰端的直径，在伸入狭窄空间作业的时候，只要空间直径大于法兰外径就可以顺利放入，杆身部分的直径小于法兰直径，所以在深孔作业时只要入口尺寸能通过法兰，杆身就不会和孔壁发生剐蹭。125mm的长度设计是经过实际作业场景验证的，既不会因为太短够不到深处的工位，也不会因为太长导致整体刚性下降，在传递常用的手动扳手扭矩时，杆身的挠度完全在允许范围内，不会出现明显的弯曲变形。端部的六角孔深度按照标准1/4六角柄的插入深度设计，既保证足够的夹持长度来传递扭矩，又不会因为孔太深导致磁石安装位置过深、吸力不足。

在实际使用场景中，这款转接件可以覆盖大部分的日常拆装需求：比如在设备维保的时候，用1/2的扭力扳手搭配这个转接器装上内六角批头，就可以直接拧动设备上的内六角螺丝，不需要额外准备1/4驱动的扭力扳手；在木工或者金工作业的时候，给1/2的电板手装上这个转接器，就可以使用普通的1/4六角柄钻头打定位孔，不需要专门准备夹头转换装置；甚至在一些DIY作业场景里，手动棘轮扳手搭配这个转接器，就可以快速更换不同的批头完成家具组装、电器拆装等工作，不用频繁更换手柄工具，减少工具携带数量。

结构上还做了减重设计，杆身内部不是实心结构，在保证壁厚足够承受额定扭矩的前提下做了中空处理，既减轻了整体重量，长时间手持作业不容易累，也减少了材料消耗。两端的接口边缘都做了倒角导向，不管是把转接器装到扳手上，还是把批头插到转接器里，都可以快速对位，不需要反复调整角度，提升作业效率。靠近六角端的外壁上也做了和法兰端类似的小凹孔，这个位置是用来安装卡簧或者磁圈的，能够进一步固定插入的六角柄工具，在高速转动或者反向退螺丝的时候，批头不会被带出脱落。
