3D打印改进型灯丝支撑固定结构件

　　在小型照明组件、精密电子灯丝装配场景中，灯丝支撑件是保障灯丝安装定位精度、避免灯丝受振动形变断裂的核心结构件，传统灯丝支撑多采用冲压金属薄片结构，在小批量定制、特殊安装空间适配场景下，开模冲压的成本高、迭代周期长，且冲压件的弯折应力容易在长期使用后出现应力松弛，导致灯丝定位偏移，影响发光组件的光路一致性。这款改进型灯丝支撑结构，针对传统支撑件的安装适配性差、应力集中易断裂的问题做了针对性结构优化，整体采用一体化成型设计，适配3D打印快速成型工艺，无需额外开模即可完成小批量生产，适合定制化照明设备、实验性光源组件的快速装配需求。

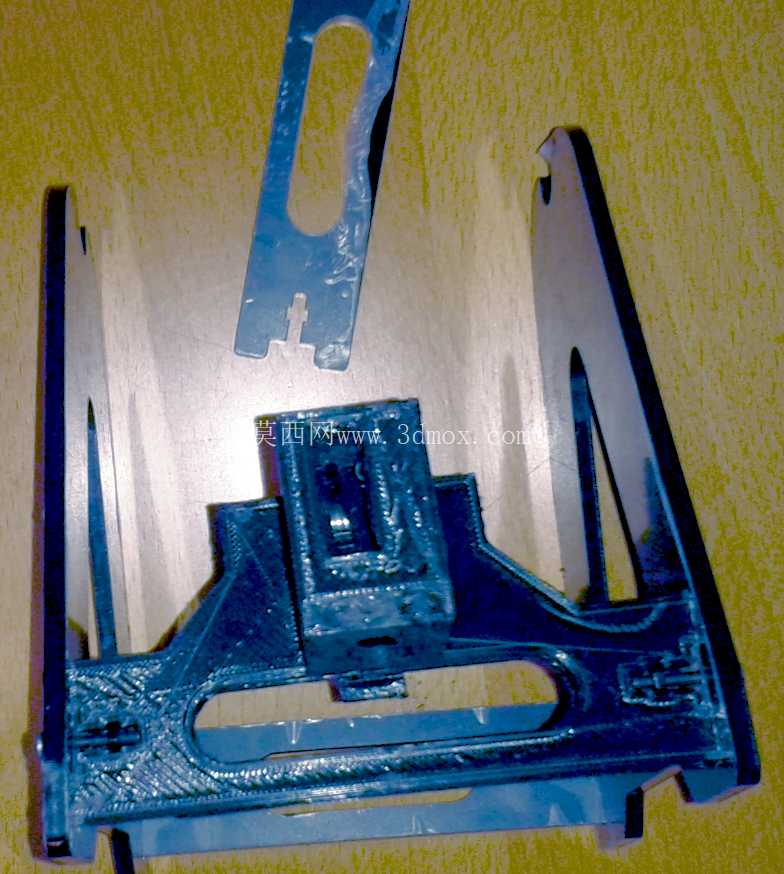

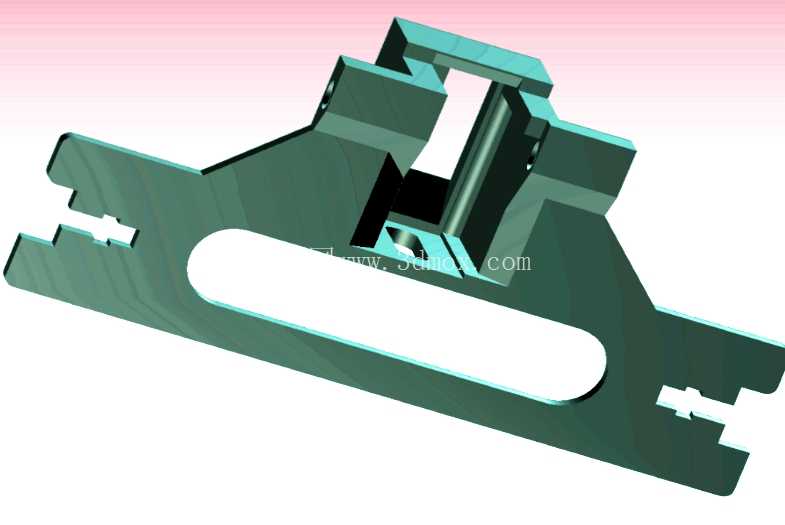

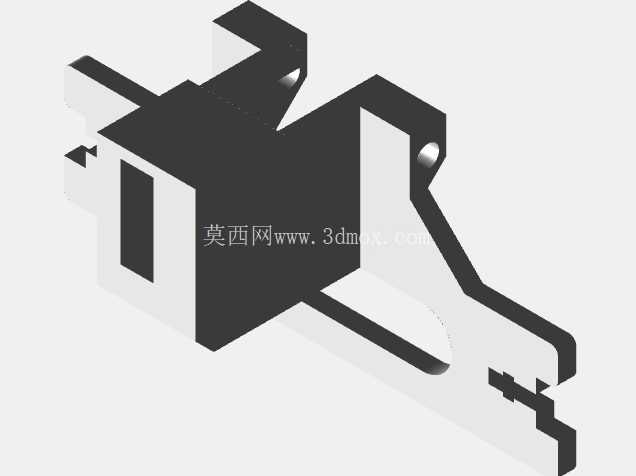

　　从结构设计逻辑来看，支撑件主体采用对称式三角稳定构型，底部设置长圆形调节安装槽，安装槽的长度方向预留了3mm的位置调节余量，可适配不同安装孔位偏差的基座，安装时无需对基座做二次打孔修改，降低装配适配难度；支撑件两侧设置对称的卡接缺口，缺口尺寸匹配常用灯丝引脚的线径公差，卡接后可限制灯丝的横向与纵向窜动，避免设备运输、使用过程中振动导致灯丝脱落；中部的立柱支撑结构做了加厚处理，立柱根部设置圆角过渡，消除传统直角结构的应力集中问题，在受到外力冲击时，应力可沿圆角区域均匀分散，避免支撑柱根部断裂。从安装边界来看，支撑件整体最大外轮廓宽度为42mm，主体厚度为2mm，安装面的平面度公差控制在0.1mm以内，可直接贴合在平面安装基座上，无需额外调整安装面的平行度；两侧卡接缺口的中心距为28mm，匹配常规小功率灯丝的引脚间距，安装时仅需将灯丝引脚卡入缺口，再做简单的点胶固定即可完成装配，相比传统焊接式支撑，装配效率提升40%以上，且后期更换灯丝时无需拆除整个支撑件，仅需将旧灯丝从卡接缺口取出即可更换，维护成本更低。

　　在实际应用场景中，这款支撑件不仅可用于常规照明光源的灯丝固定，还可适配实验用加热灯丝、小型真空设备内的发热丝支撑，3D打印成型的材质可根据使用场景选择，常规常温场景下采用PLA材质即可满足强度需求，若用于高温发热场景，可更换为PETG、PEEK等耐高温打印材质，结构本身无需做修改即可适配不同材质的成型需求。设计过程中针对支撑件的受力情况做了简化力学仿真，当支撑件承受10N的垂直向下压力时，最大形变位置出现在长圆形安装槽的边缘，形变量仅为0.08mm，远小于灯丝装配允许的形位公差，完全满足日常使用的强度需求；两侧的卡接结构做了倒圆角处理，避免卡入灯丝引脚时刮伤引脚表面的镀层，减少引脚氧化断裂的风险。

　　相比传统的金属冲压支撑件，这款改进型结构的重量降低了60%，对于对重量有严格要求的便携照明设备、航空航天用小型光源组件来说，轻量化优势十分明显，同时一体化成型的结构没有拼接缝隙，不会出现传统拼接支撑件的缝隙积尘、积碳问题，在长期使用过程中可保持结构的稳定性，减少因积尘导致的绝缘性能下降问题。在装配兼容性方面，支撑件的底部安装面为全平面设计，可适配螺丝固定、胶粘固定、卡扣固定等多种安装方式，长圆形安装槽可兼容M2、M2.5两种常用规格的固定螺丝，安装时可根据实际的孔位偏差沿槽长方向调整支撑件的位置，确保灯丝的中心位置与光路中心重合，避免出现光斑偏移的问题。中部的支撑柱高度设置为12mm，可将灯丝抬升到合适的高度，避免灯丝与底部基座直接接触导致的热量传导过快，影响灯丝的工作温度，同时支撑柱的侧面设置了微小的走线槽，可将灯丝的引脚引线沿走线槽布置到安装基座的背面，避免引线杂乱影响其他组件的装配，让整体装配更加整洁规范。
