带镂空握柄的方形套筒式批头收纳持件

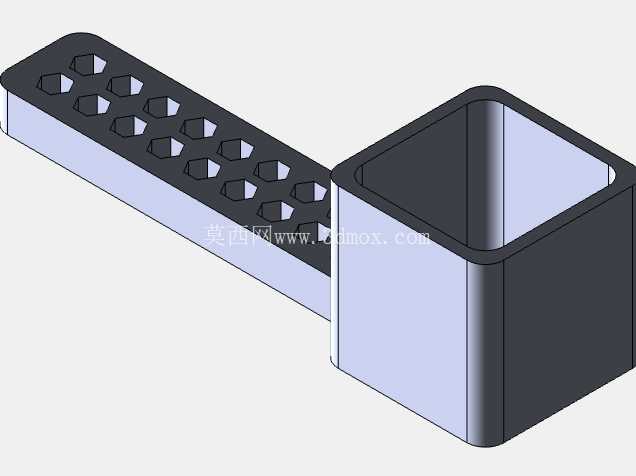

　　日常装配、设备维保作业场景中，零散批头的收纳与取用一直是一线操作人员的痛点，这款带镂空握柄的方形套筒式持件，正是针对小规格六角批头的随身收纳、快速取用需求开发的结构件，适配多场景下的手动装配作业。从结构功能来看，主体分为方形套筒腔体与长条形握柄两个功能段，方形套筒段采用等壁厚中空结构，内壁做了圆角过渡处理，既可以作为批头的临时插接工位，也能在深孔装配场景下作为批头的延长导向套，避免批头歪斜导致的螺丝滑牙问题；长条形握柄段沿长度方向均匀排布多组六角形镂空孔位，每个孔位的尺寸与标准1/4英寸六角批头的柄部公差匹配，批头插入后依靠孔位与柄部的过盈配合实现固定，不会在携带过程中脱落，需要取用时直接拔出即可，相比传统翻盖式批头盒，单手即可完成取放操作，适配高空作业、狭小空间作业等无法双手操作的场景。

　　设计过程中优先考虑了手持操作的人机工程与结构强度平衡，握柄段的宽度控制在22mm，厚度控制在8mm，刚好贴合成年男性手掌虎口到食指的握持宽度，长时间握持不会产生硌手感；镂空孔位的排布沿握柄中心线对称分布，相邻孔位的中心距保持10mm，既保证了孔位数量足够收纳常用规格批头，也避免了孔位过密导致的握柄结构强度下降，经过受力校核，握柄可承受最大15N·m的扭转力矩，满足手动拧紧螺丝的力矩需求，不会在施力过程中发生断裂。方形套筒段的外轮廓做了R3mm的圆角处理，避免尖锐边角划伤操作人员，套筒内部的深度设计为30mm，既可以完全容纳批头的非工作段，也能在作为延长套使用时为批头提供足够的导向长度，减少批头的径向晃动。

　　安装边界方面，该持件本身为手持工具配件，无需额外固定安装，整体长度控制在180mm，方形套筒段的外轮廓尺寸为35mm×35mm，可放入常规的工具腰包、工作服口袋中携带，不会占用过多储物空间；握柄末端没有额外的挂孔设计，避免挂孔导致的端部应力集中，若需要悬挂收纳，可通过任意一个镂空孔位穿入挂绳实现。从生产适配角度，该结构采用铸造工艺成型时，拔模斜度控制在1.5°，所有镂空位置与套筒腔体的拔模方向保持一致，无需额外侧抽芯结构，可有效降低模具复杂度，成型后仅需对孔位内壁、套筒内壁做简单去毛刺处理即可投入使用，适合批量生产。

　　实际使用过程中，该持件可同时收纳12支不同规格的六角批头，覆盖日常装配中常用的十字、一字、内六角批头类型，方形套筒端还可适配标准六角接杆，拓展为短柄螺丝刀使用，应对狭小空间内的螺丝拆装需求，相比传统的塑料批头收纳盒，金属材质的结构抗摔、抗挤压性能更强，在工地、车间等复杂作业环境下不易损坏，使用寿命更长。结构设计上没有多余的装饰性特征，所有几何特征都服务于功能需求，镂空孔位除了收纳批头之外，还能减轻整体重量，同时在握持时增加摩擦力，避免手上沾有油污时出现打滑问题；套筒与握柄的连接位置做了加厚过渡处理，避免应力集中导致的连接处断裂，过渡段的壁厚比握柄基础壁厚增加2mm，可承受更大的冲击载荷。
