IRIS手持吸尘器替换滤网支架适配结构

日常家居清洁场景中，手持吸尘器的滤网属于高频损耗部件，原厂配件采购周期长、适配成本高的问题长期存在，不少用户在滤网密封胶条老化、过滤纤维堵塞后，会面临整机吸力衰减、灰尘倒灌的问题，直接影响清洁效率。这套适配IRIS系列手持吸尘器的滤网更换组件，就是针对这类售后替换需求做的结构设计，核心解决非原厂配件密封不严、安装错位的痛点。

从实际使用场景出发，手持吸尘器的滤网安装位处于尘杯与进风通道的衔接处，工作时需要承受含尘气流的持续冲刷，同时要兼顾拆装便捷性——用户日常清理尘杯时需要频繁取出滤网清灰，因此结构上不能有复杂的卡扣锁止结构，避免长期拆装出现卡扣断裂的问题。设计时首先还原了原装滤网的安装边界：整体呈上宽下窄的倒梯形轮廓，上部边缘做了1.2mm的外翻边结构，安装时刚好卡入尘杯内壁的定位台阶，完全贴合原有安装位的限位尺寸，不需要对吸尘器本体做任何改装，直接替换原有老化滤网即可使用。

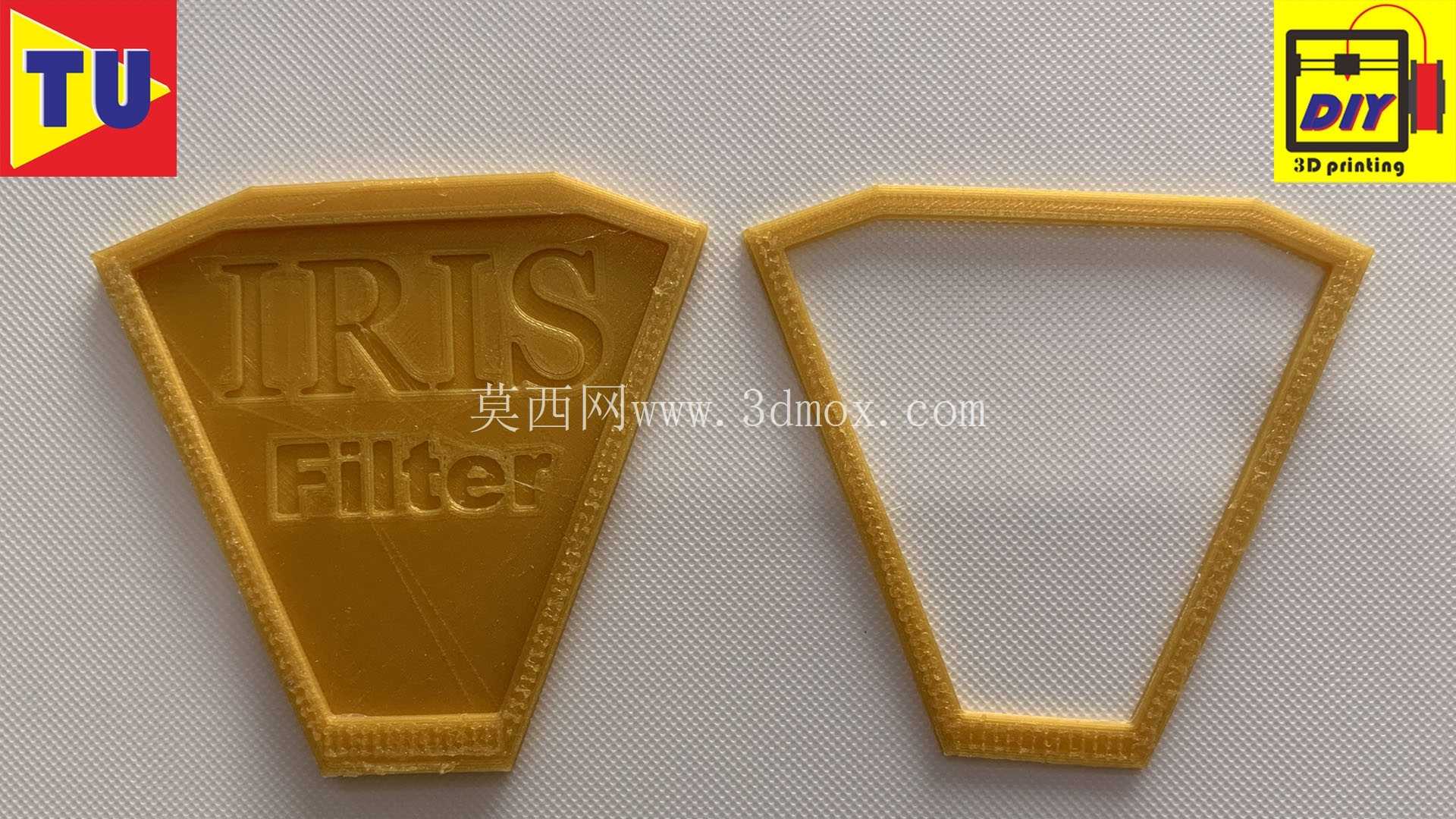

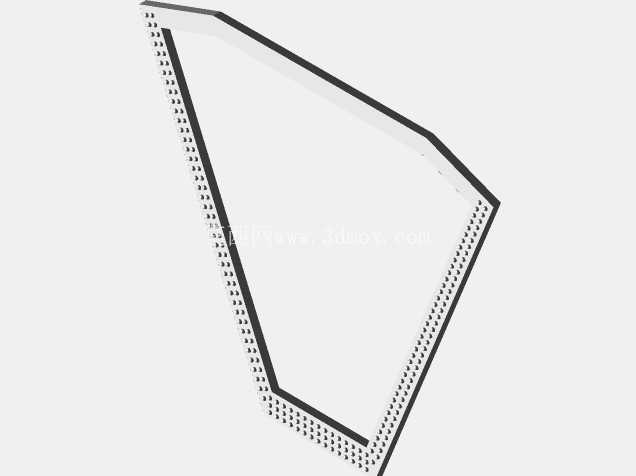

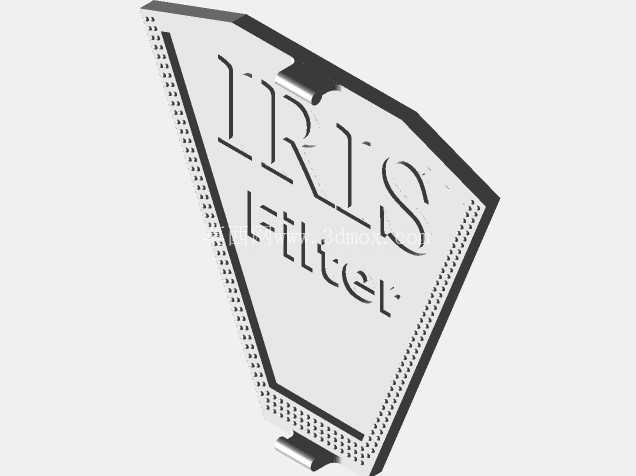

组件分为外框与滤网压盖两个部分，外框采用薄壁结构设计，壁厚均匀控制在1.8mm，既保证安装后的结构强度，不会因为手持吸尘器工作时的气流振动产生异响，也不会过度占用尘杯的储尘空间。压盖表面做了凹陷的标识刻印，一方面可以在用户安装时快速区分正反面，避免装反导致密封失效，另一方面刻印的凹槽结构也能增加表面摩擦力，用户取出滤网时可以借助凹槽发力，不会因为表面沾灰打滑。外框的内侧做了一圈0.8mm的内凸压边，用来固定过滤棉层，压边的圆角处理为R0.5，既不会割伤更换过滤棉的用户手指，也能保证过滤棉被压紧后不会出现边缘漏灰的缝隙。

考虑到家用3D打印的制作场景，整个结构没有设计悬空角度超过45度的特征，打印时不需要添加额外支撑，减少后期支撑拆除的打磨工作量，同时所有转角位置都做了均匀的圆角过渡，避免打印时出现应力集中导致的层间开裂问题。安装边界的尺寸公差控制在±0.2mm，既不会因为尺寸过小导致安装后松动漏风，也不会因为尺寸过大无法卡入原有安装位。实际测试中，替换后的滤网组件在吸尘器最大吸力档位下，边缘没有漏风现象，气流全部穿过滤网层完成过滤，过滤后的出风没有明显的灰尘颗粒，完全达到原装配件的使用效果。

在功能设计上，这套结构没有做多余的冗余设计，完全匹配原有设备的气流路径：外框的通透率达到90%以上，不会因为加装替换支架产生额外的风阻，避免因为风阻增大导致电机负载升高、整机噪音变大的问题。压盖与外框采用过盈配合的方式组装，不需要额外添加胶水或者紧固件，用户更换内部过滤棉时可以直接拆开压盖，替换新的过滤棉后再次压合即可重复使用外框结构，长期使用成本远低于一次性购买原厂替换滤网。针对日常使用中可能出现的积灰问题，外框表面做了光滑的平面处理，用户清理时直接用流水冲洗即可快速晾干，不会因为表面有复杂的凹凸结构残留顽固污渍。

从结构设计的合理性来看，这套替换组件完全遵循了原有配件的安装逻辑，没有改变设备本身的任何结构，属于无损替换的适配配件。针对家用吸尘器的使用频率，结构的耐用性可以满足至少两年的反复拆装、冲洗需求，薄壁结构的重量仅为12g，不会增加手持吸尘器的手持负重，长时间握持清洁也不会带来额外的负担。边缘的外翻边结构在安装到位后会与尘杯的密封胶圈完全贴合，阻断气流旁通的路径，保证所有吸入的含尘空气都经过滤层过滤，避免未经过滤的空气直接进入电机舱，长期使用下也能减少灰尘对电机的磨损，延长吸尘器整机的使用寿命。
