Patriot PT-12AC喷涂机握持操作手柄结构

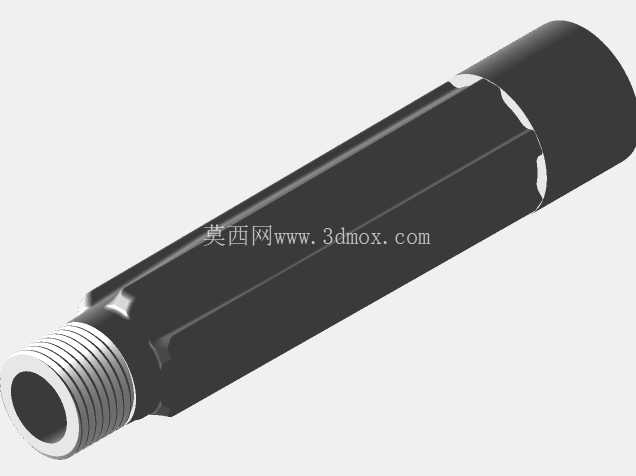

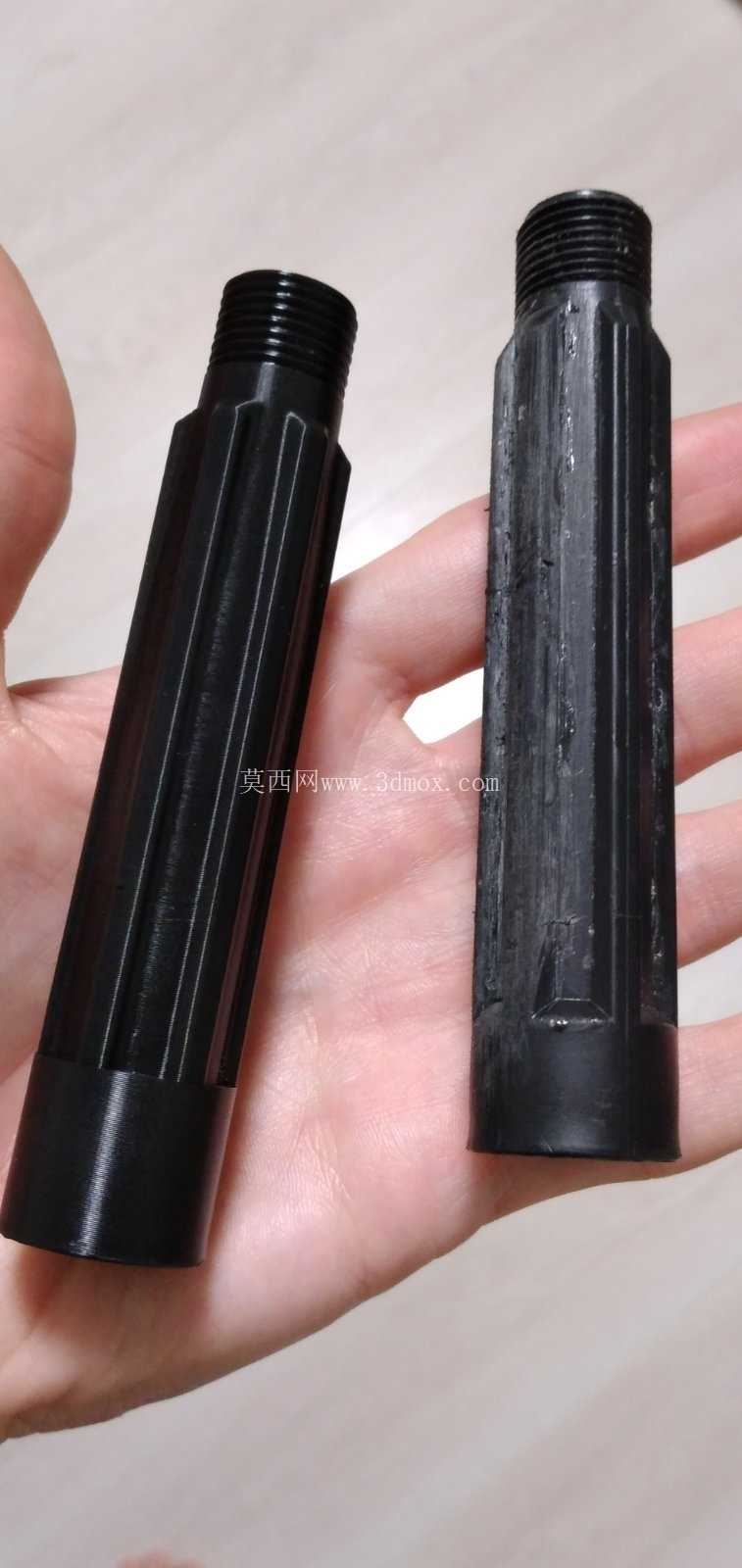

　　在民用及小型工程喷涂作业场景中，手持喷涂设备的操作手柄是直接关联作业稳定性、长时间操作疲劳度的核心人机交互构件，本次呈现的Patriot PT-12AC喷涂机手柄结构，针对低压空气喷涂作业的实际操作需求完成结构设计，适配家装墙面修补、小型工件面漆喷涂、户外围栏防腐喷涂等多场景下的手持操作要求。从实际使用逻辑出发，该手柄的握持段采用多面内凹的筋位结构，并非规则圆柱形态，每一处内凹曲面都对应人手握持时的指腹贴合位置，作业时手掌包裹手柄后，四指可自然嵌入对应凹陷区域，即使佩戴防滑劳保手套操作，也能形成足够的摩擦限位，避免喷涂过程中因设备振动、手部出汗导致的握持打滑，降低长时间举持作业的手部负荷。

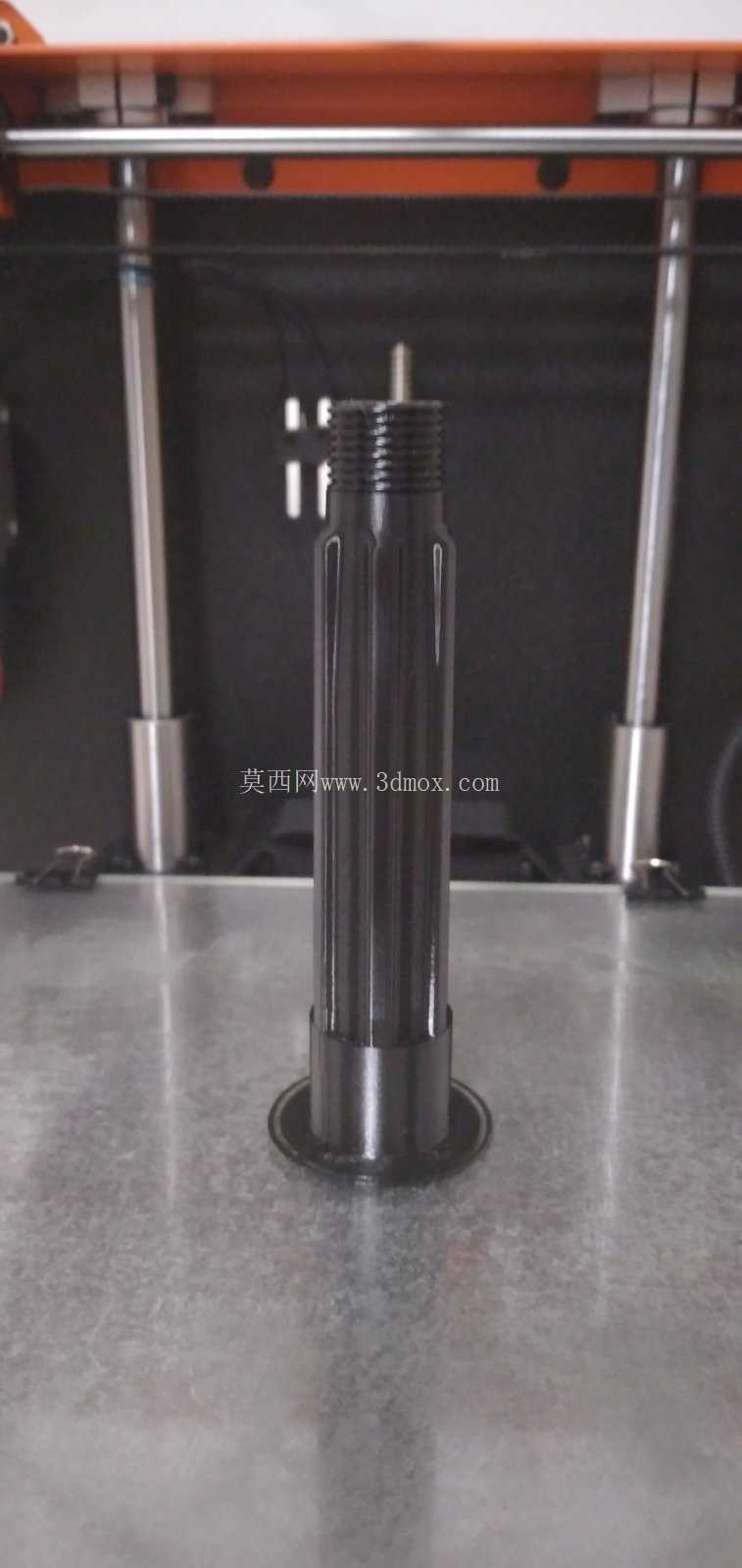

　　手柄上端设置的外螺纹连接段，是核心的安装边界结构，螺纹规格匹配喷涂机主机的料液输出端接口，安装时无需额外转接构件，直接旋合即可完成手柄与主机输出端的刚性连接，螺纹段根部设计有一圈凸起的定位轴肩，旋合到位后轴肩端面与主机接口端面完全贴合，既可以限制螺纹旋入深度，避免过度旋入导致的螺纹牙损伤，也能形成端面密封配合面，搭配密封垫即可杜绝喷涂作业过程中料液从连接缝隙渗漏的问题。手柄下端的法兰式底座结构，主要承担料液导流与喷嘴安装的功能，底座端面的平面度控制在合理公差范围内，安装喷嘴组件时可保证密封面完全贴合，避免高压料液从喷嘴安装位置溢出，底座的外径尺寸与常规手持喷涂设备的喷嘴防护套内径匹配，无需修改防护套结构即可直接完成装配。

　　从结构设计的合理性来看，该手柄整体采用等壁厚设计思路，主体壁厚均匀过渡，没有出现局部壁厚突变的结构，既可以满足铸造工艺的成型要求，避免铸造过程中出现缩孔、冷隔等成型缺陷，也能在保证结构强度的前提下控制整体重量，减少作业者的手持负重。手柄外壁的竖向凸起筋位，除了提升握持摩擦力之外，同时也作为结构加强筋存在，可提升手柄整体的抗扭、抗弯强度，当作业过程中出现意外磕碰、手柄不慎掉落的情况时，筋位结构可分散冲击力，避免手柄主体出现开裂、变形的问题。从安装适配的角度考量，该手柄的整体外形尺寸充分考虑了人手握持的生理尺寸，握持段的周长适配绝大多数成年男性的手掌握持范围，既不会因为直径过细导致握持时手部肌肉过度紧张，也不会因为直径过粗导致手指无法完全包裹握持，手柄的整体长度控制在合理区间，安装到喷涂主机后，手部握持位置与主机重心的距离符合人机工程学要求，举持作业时手腕可保持自然舒展状态，降低长时间作业引发的腕部劳损。

　　料液通道在手柄内部采用直线贯通设计，没有出现急剧的转角结构，可减少料液在通道内的流动阻力，避免高粘度涂料在通道内部残留堆积，降低作业完成后的通道清洗难度，通道内壁的粗糙度要求满足流体输送的相关标准，减少料液流动过程中的紊流现象，保证喷嘴端出料压力稳定，提升喷涂作业的涂层均匀性。在实际装配场景中，该手柄除了与对应型号的喷涂主机适配之外，其上端的标准外螺纹结构也可适配同接口规格的延长杆、调压阀等外接配件，满足不同作业距离、不同喷涂压力的作业需求，拓展设备的适用场景。针对铸造生产的工艺要求，该手柄的所有外表面转角都采用圆角过渡设计，没有尖锐的棱角结构，既可以避免铸造过程中出现应力集中导致的铸件开裂问题，也能防止作业人员操作时被尖锐棱角划伤，提升使用过程的安全性。手柄表面没有多余的装饰性结构，所有结构形态都服务于功能需求，没有为了外观效果增加不必要的曲面或凸起，既降低了铸造模具的加工难度，也减少了后续表面处理的工序成本，适合批量规模化生产。
