背负式喷雾器握持操作手柄结构设计

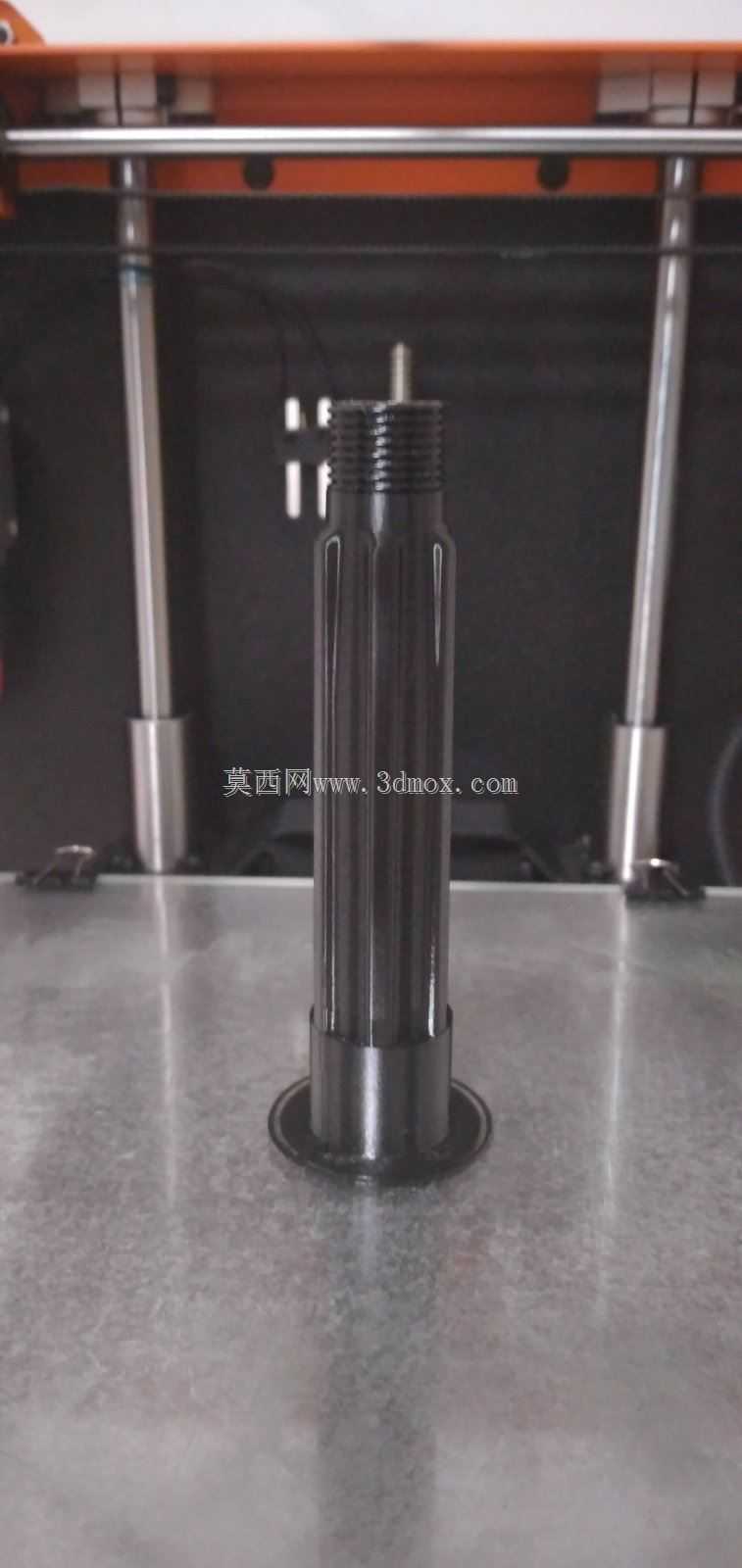

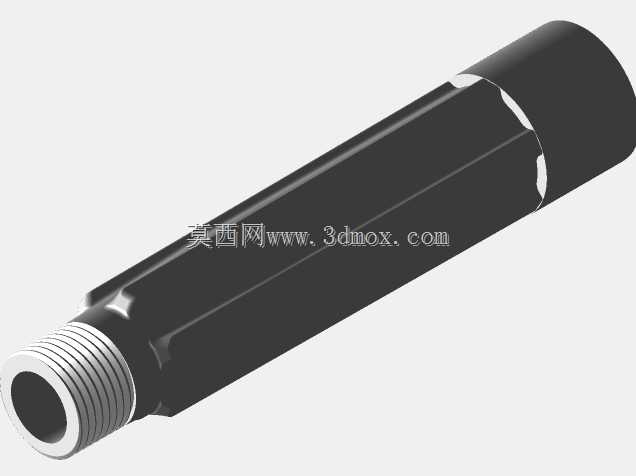

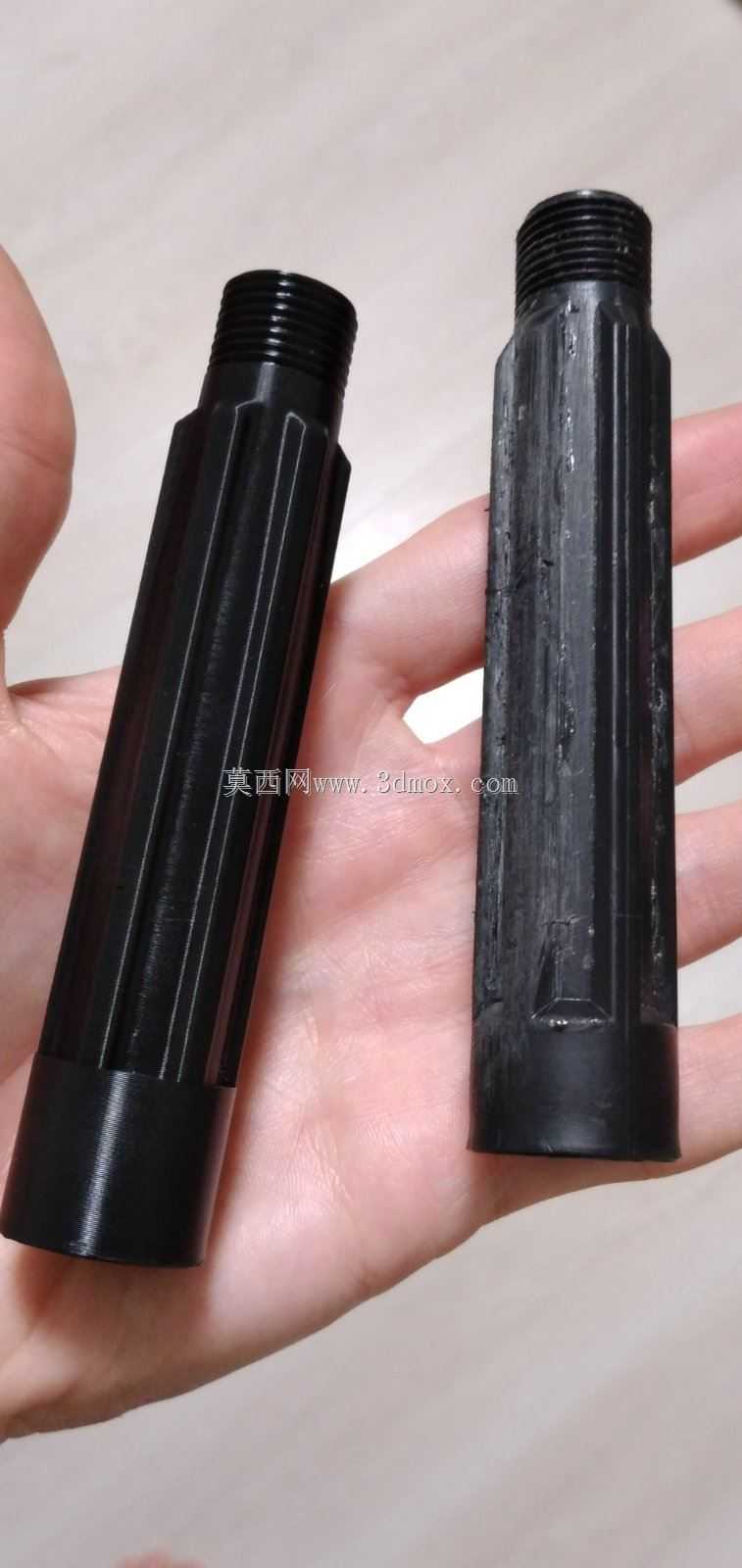

该部件是植保作业场景中背负式手动喷雾器的核心握持操作构件，主要应用于农林作物病虫害防治、公共场所卫生消杀、畜禽养殖场地消毒等作业场景，是连接储药罐体与喷杆组件的关键操作载体，作业人员通过握持该部件完成喷雾方向调整、施药流量控制、长时间连续作业支撑等核心操作，直接决定施药作业的操作舒适度与作业精度。在实际使用过程中，该手柄承担多重功能：一方面作为操作人员的主要施力握持部位，需要适配不同手掌大小的握持习惯，抵消长时间抬举喷杆带来的肌肉疲劳，另一方面作为药液输送的中转通道，内部集成药液流道结构，可将储药罐加压后的药液稳定输送至前端喷杆，同时部分结构预留了控制阀门的安装位，可配合扳机组件实现喷雾启停与流量调节，无需额外外接管路连接件，减少药液渗漏的风险点。从设计思路来看，该部件采用一体化柱形结构设计，整体遵循人机工程学原理，握持区域做了微幅内收的弧面处理，表面设置多道纵向防滑凸筋，即使在沾有药液、佩戴防护手套的作业场景下，也能保证握持摩擦力充足，不会出现打滑脱手的问题；上端设置外螺纹连接结构，可与储药罐的出液端实现快速旋接，螺纹规格适配常规背负式喷雾器的通用接口尺寸，无需额外定制转接头即可完成装配；下端设置平置定位安装面，可与喷杆组件的对接座紧密贴合，保证连接后的同轴度，避免喷杆倾斜导致的施药偏移。从安装边界来看，该部件整体为竖直柱形结构，径向最大尺寸适配常规成人手掌的握持跨度，握持区域长度覆盖手掌从指根到掌心的接触范围，上端螺纹段长度满足密封连接的旋合深度要求，下端安装面的定位凸台与喷杆对接槽尺寸匹配，安装后整体不会出现突出的尖锐棱角，避免作业过程中剐蹭衣物或者划伤操作人员；内部流道采用等径设计，减少药液输送过程中的压力损失，保证喷雾压力稳定，同时壁厚设计兼顾结构强度与轻量化要求，即使在药液充满、管路带压的状态下，也不会出现形变开裂的问题，长期接触农药类腐蚀性液体也能保证结构性能稳定。
