带磁吸功能的ER16夹头收纳放置架

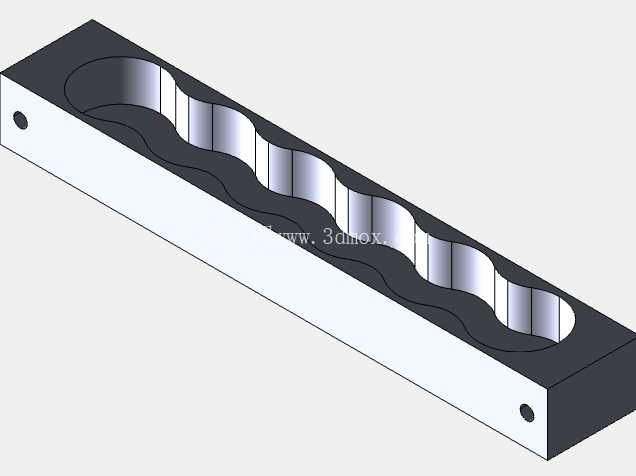

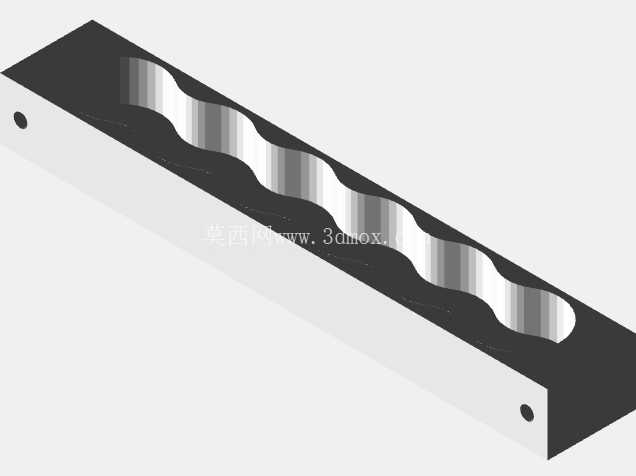

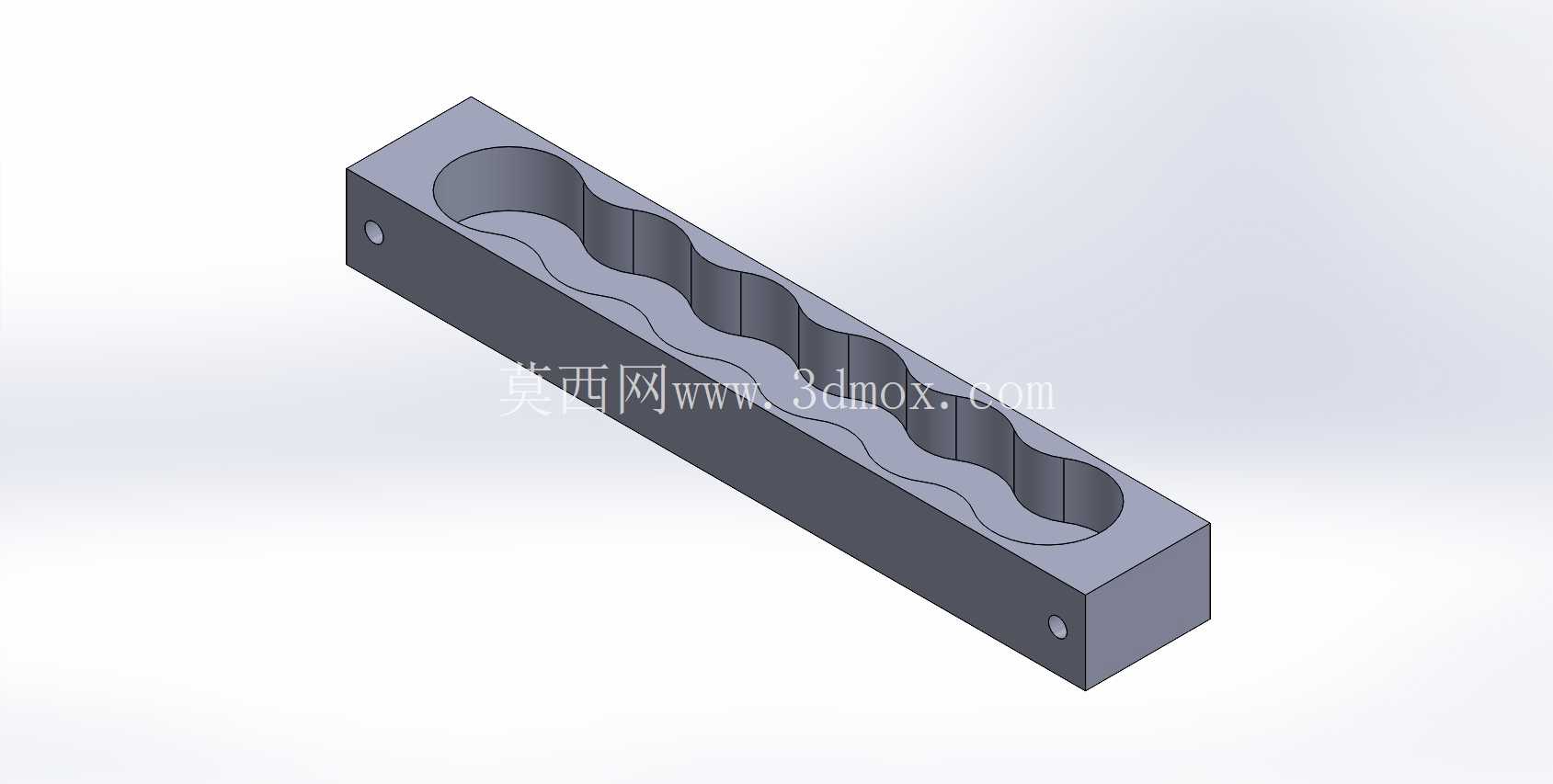

　　在数控加工、模具修配这类日常需要频繁更换ER夹头的作业场景里，零散放置的夹头很容易滚落磕碰，既会耽误换刀效率，夹头定位面碰伤后还会直接影响装夹精度，这款磁吸式ER16夹头放置架就是针对这类工位痛点设计的实用工装。从结构上看，架体采用长条形一体化基体设计，主体上排布了6个与ER16夹头外形适配的弧形放置槽，槽型轮廓完全贴合ER16夹头的锥面外轮廓，夹头放入后不会出现径向晃动，取放时顺着槽位滑入即可，不需要刻意对位，单手就能完成操作。基体两端预留了两个沉头安装孔，既可以通过螺丝将架体固定在机床操作侧的立板、工具挂板上，也能适配工位旁的工具架安装位，安装孔的位置避开了内部的磁铁插槽，不会对磁吸结构造成干涉。

　　架体上专门设计的钕磁铁插槽是这款产品的核心功能点，插槽位置对应放置槽的侧下方，装入磁铁后，整个架体可以直接吸附在机床金属护罩、钢制工作台侧面这类导磁金属面上，不需要额外打孔安装，对于临时调整工位布局、或者需要在多台设备间移动使用的场景非常友好，磁吸的吸力经过匹配设计，正常取放夹头时架体不会移位，同时也不会因为吸力过大导致挪动时刮花设备漆面。放置槽的深度经过实际作业验证，夹头放入后露出的高度刚好方便手指捏持，不会因为槽过深导致夹头取出困难，也不会因为槽过浅导致夹头受外力容易翻倒。

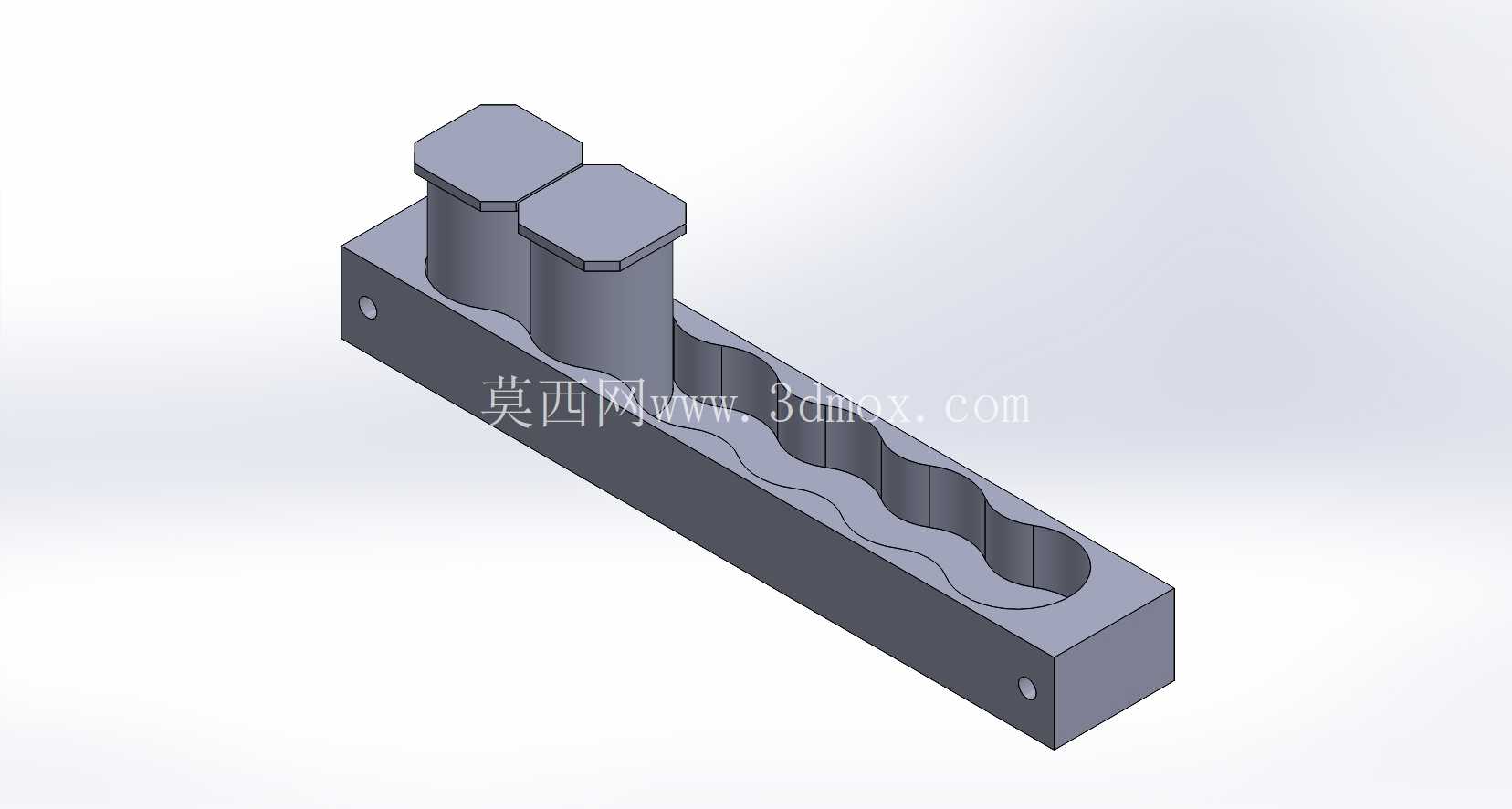

　　两个凸起的柱体结构位于架体一端，是专门配套的ER螺帽放置位，换刀时拆下来的ER16螺帽可以直接套在柱体上，避免螺帽和夹头分开放置导致丢失，柱体的外径和ER16螺帽的内孔间隙配合，套入后不会轻易滑落。整个架体的边角都做了倒角处理，没有尖锐的毛刺棱角，日常拿取时不会划伤手部，基体的厚度控制在合理范围，既保证了整体结构的刚性，长期使用不会出现放置槽变形的问题，也不会因为过于厚重导致携带、挪动不便。在实际加工场景中，这类夹头架通常放置在距离刀库操作位半米范围内的位置，操作人员换刀时不需要转身寻找夹头和螺帽，能有效缩短换刀辅助时间，同时统一的收纳位置也能避免不同规格夹头混放，减少拿错夹头导致的装夹故障。

　　架体底部做了平面度处理，平放在工作台面上时不会出现翘曲，即使不使用磁吸功能，直接放置在台面上也能保持稳定。磁铁插槽的尺寸适配市面上常见的方形钕磁铁，用户可以根据自己的使用需求选择不同吸力的磁铁装入，不需要对架体做二次加工。放置槽之间的间隔经过优化，相邻两个夹头放入后之间留有足够的手指操作空间，取放其中一个夹头时不会碰到旁边的夹头，避免磕碰夹头的精度面。从设计逻辑上看，这款产品没有多余的装饰结构，所有的结构特征都服务于实际使用需求：安装孔满足固定安装需求，磁铁插槽满足免打孔磁吸安装需求，弧形放置槽满足夹头稳定收纳需求，端部柱体满足螺帽配套收纳需求，整体尺寸控制在单手可持的范围，不管是固定在机床上还是随身携带到临时作业点都很方便。在模具维修、小型零件加工这类需要频繁更换不同直径刀具的作业中，ER16夹头的使用频率很高，之前很多操作人员习惯把夹头直接放在机床台面上，切削液溅到后很容易生锈，而且台面上的切屑容易刮伤夹头锥面，使用这款收纳架后，夹头统一放置在架体上，离台面有一定高度，不容易被切屑和切削液污染，能有效延长夹头的使用寿命。架体的整体宽度经过适配，不会占用过多的工作台操作空间，即使在小型台钻、雕刻机这类操作空间比较紧凑的设备旁也能安装使用。
