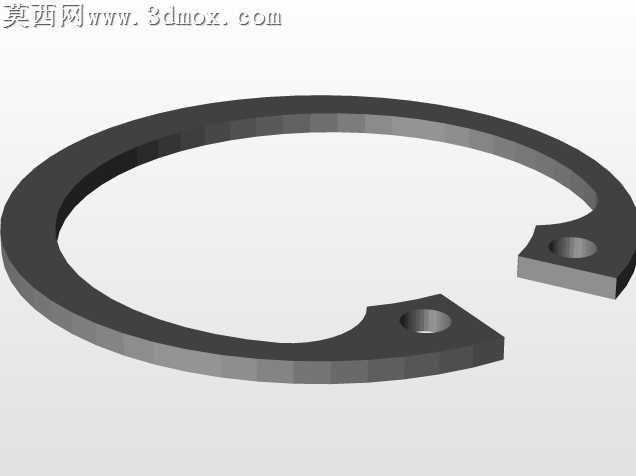

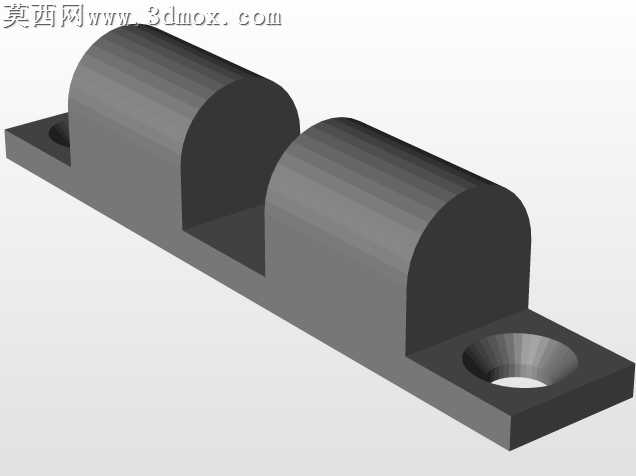

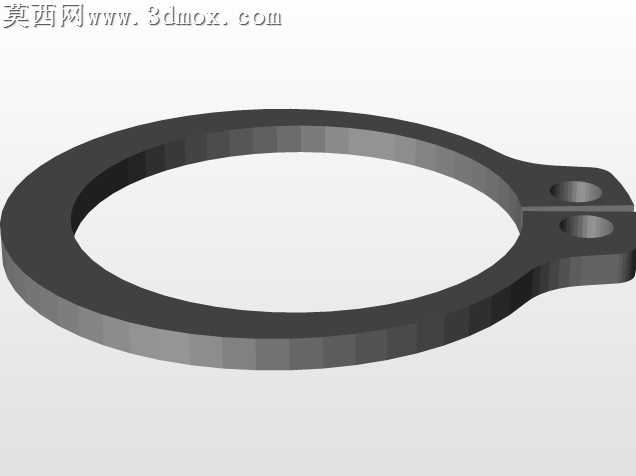

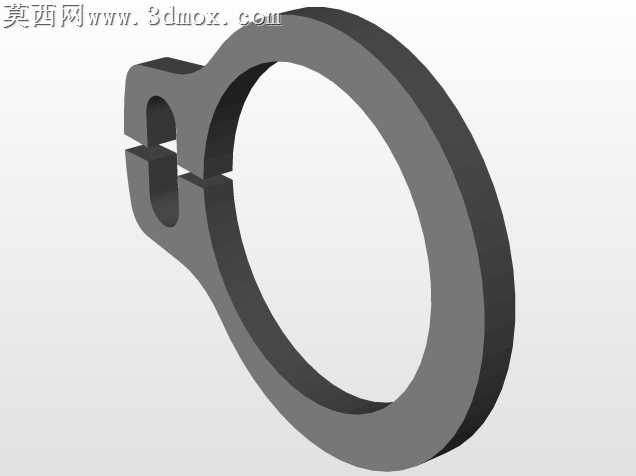

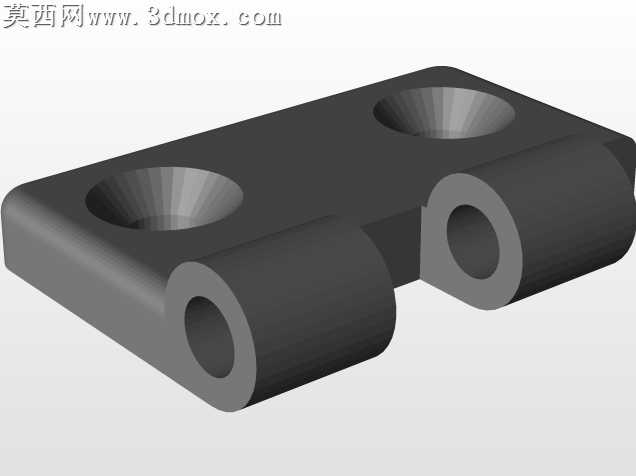

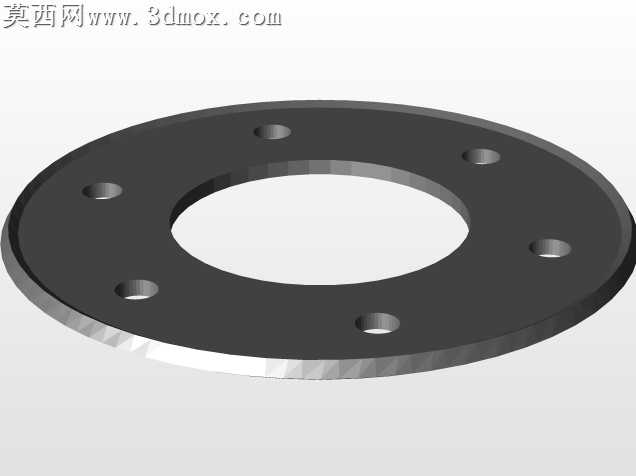

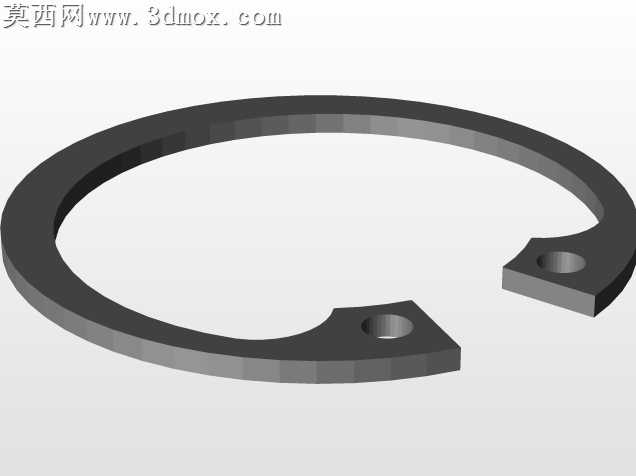

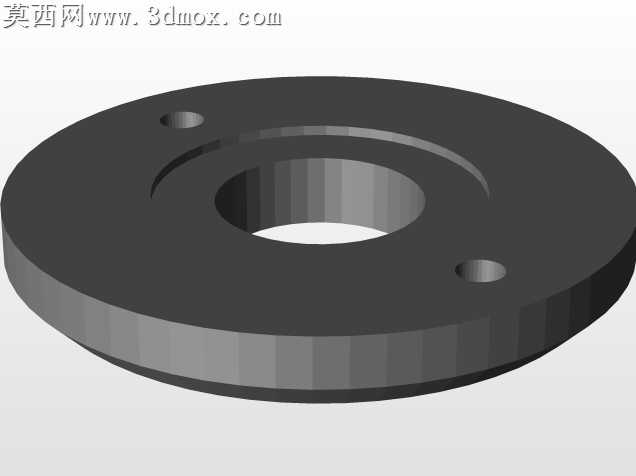

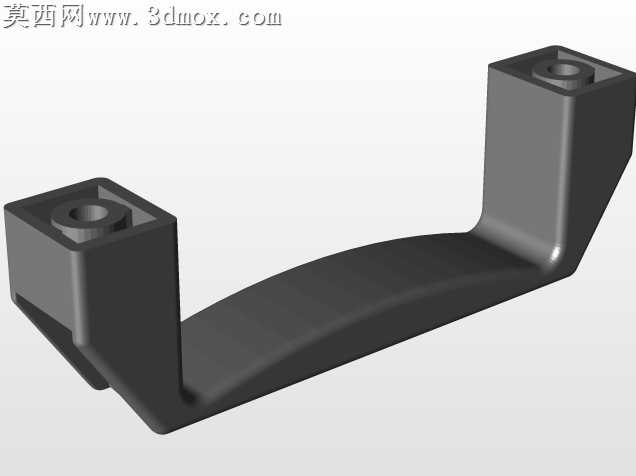

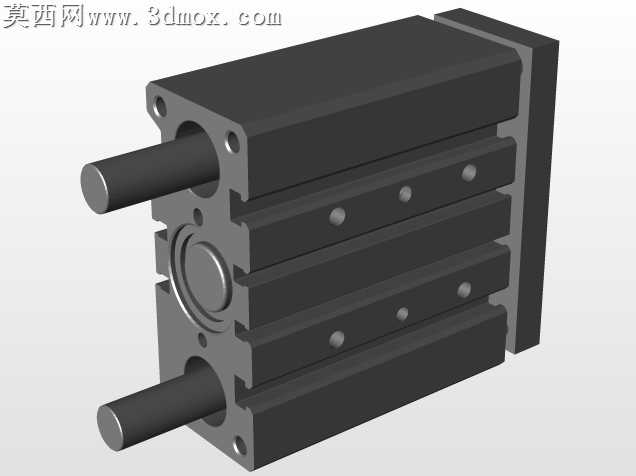

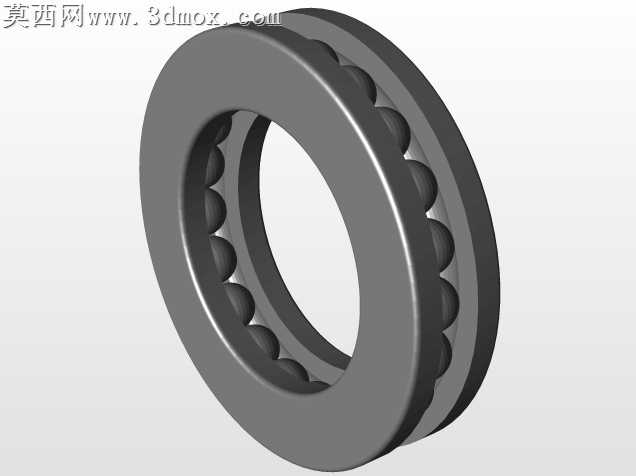

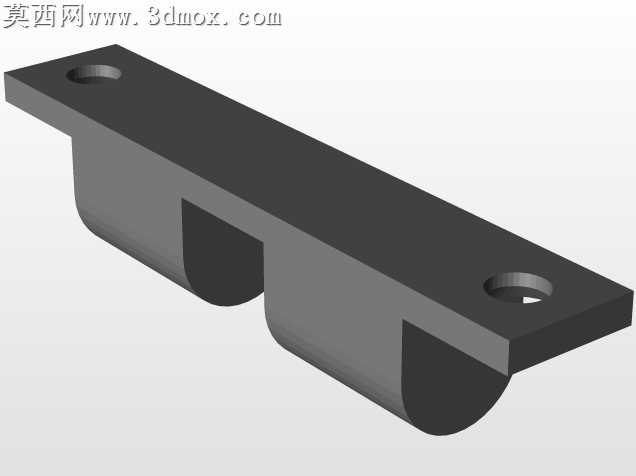

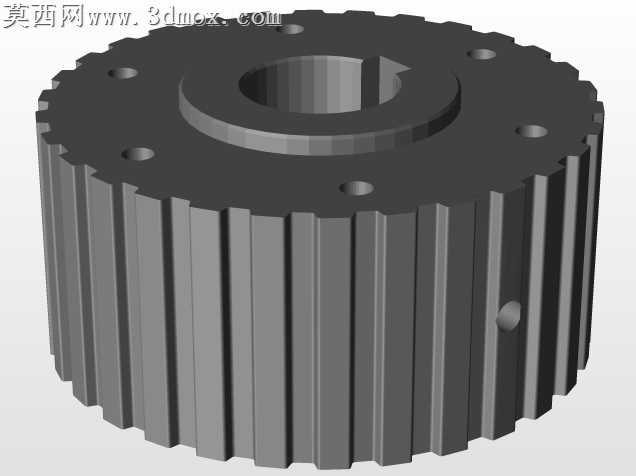

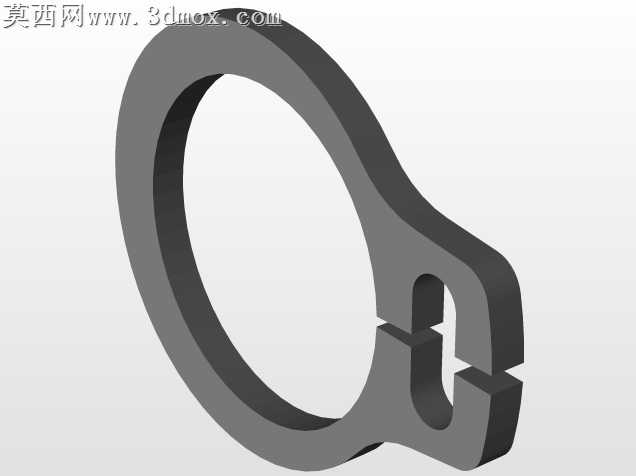

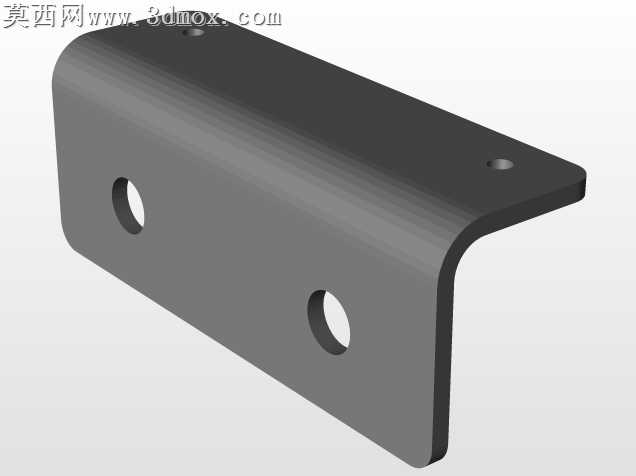

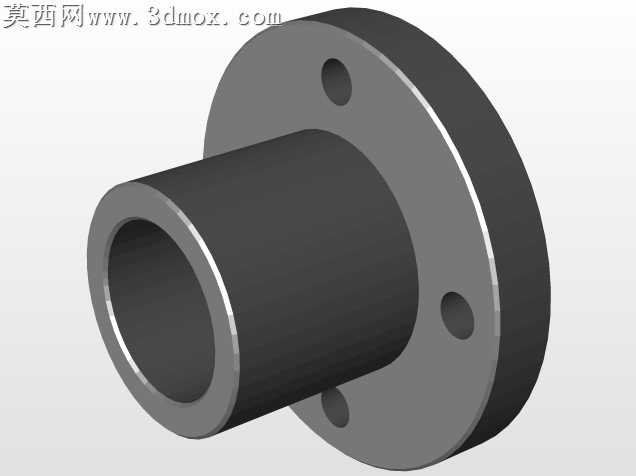

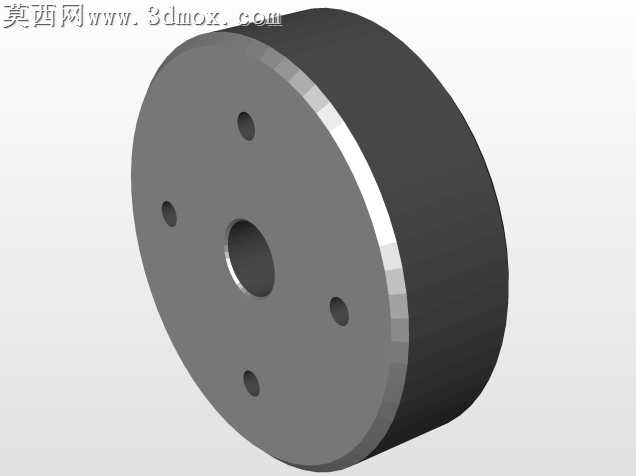

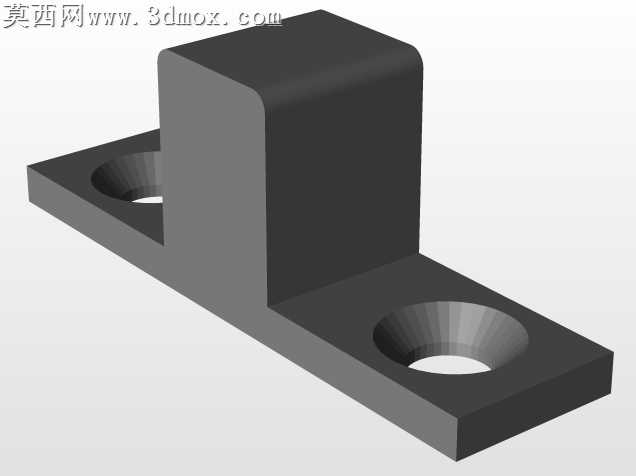

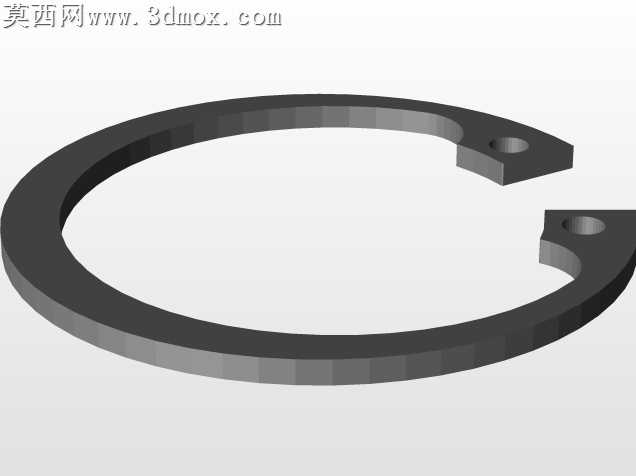

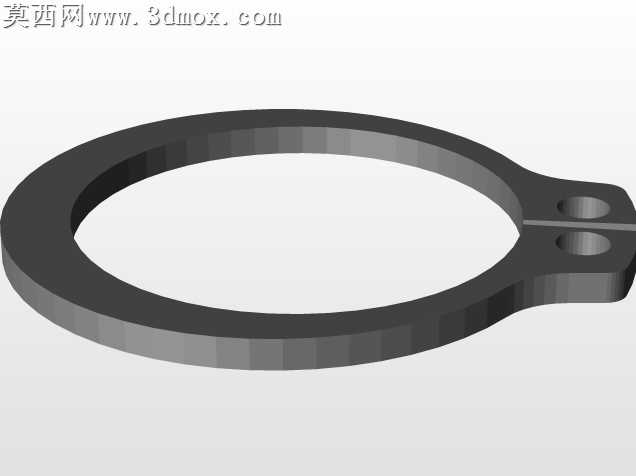

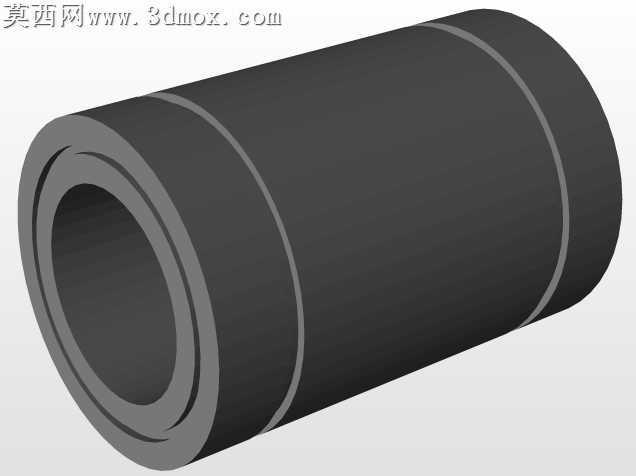

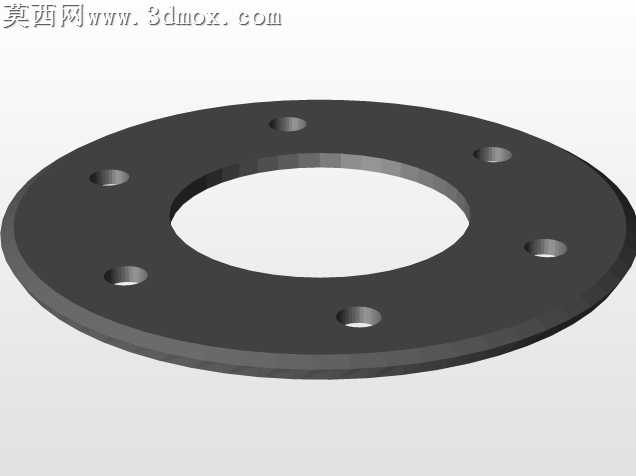

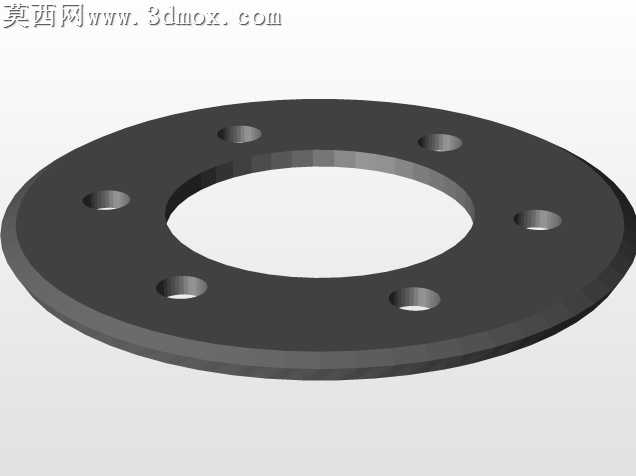

自动绕带机核心功能块三维结构设计

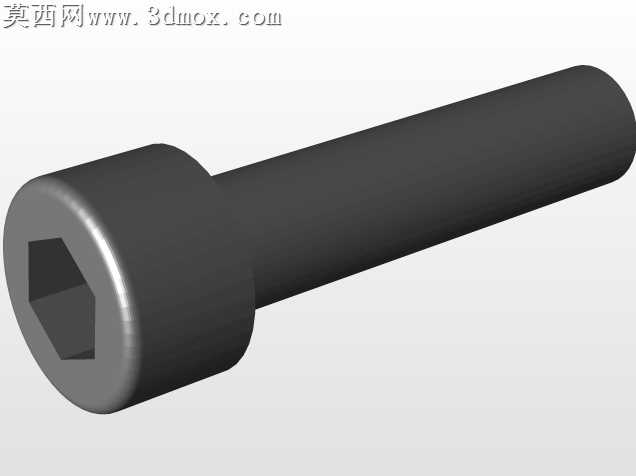

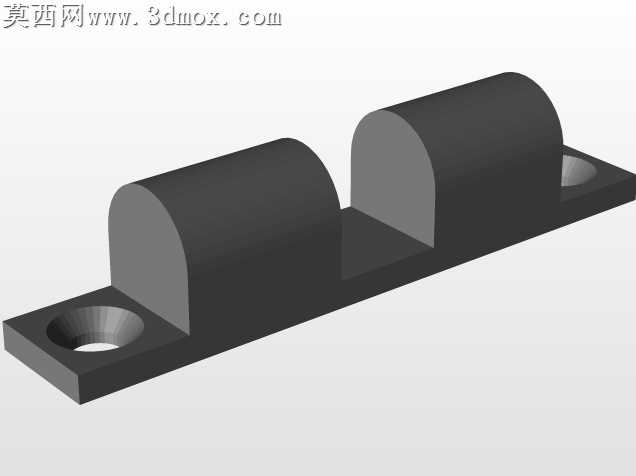

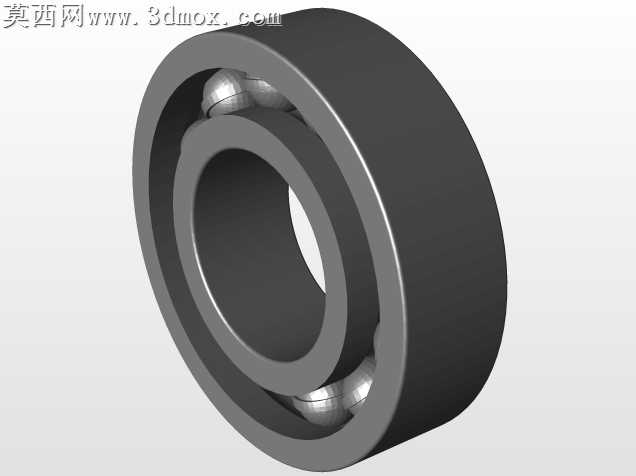

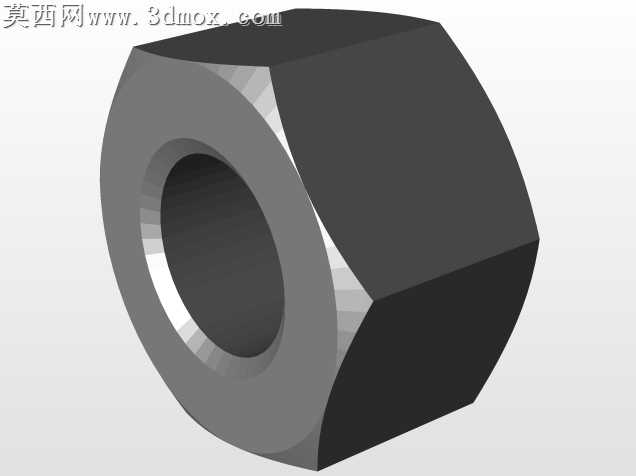

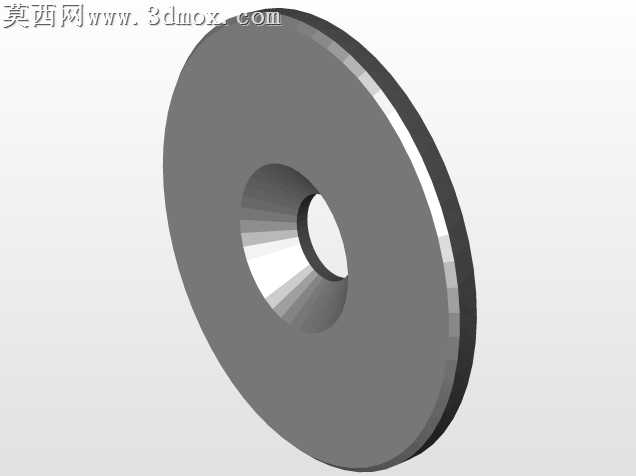

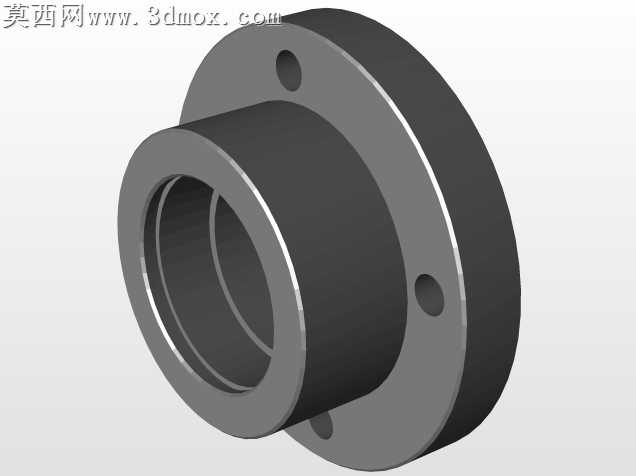

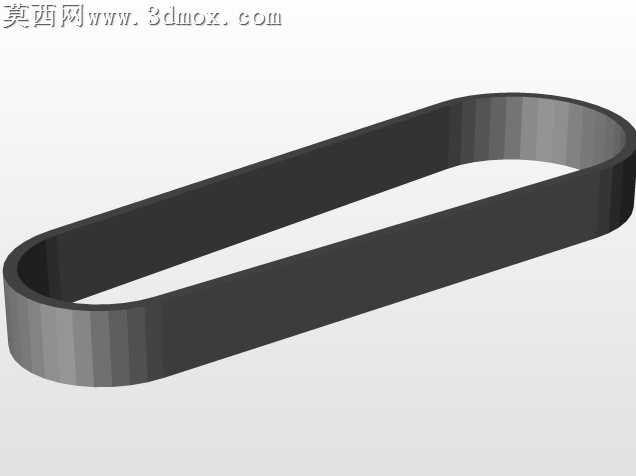

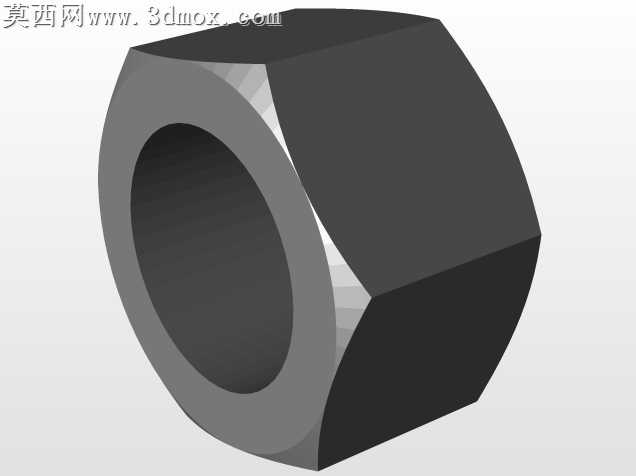

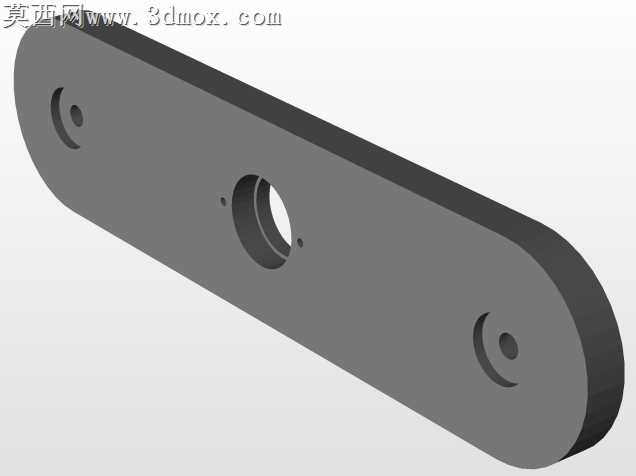

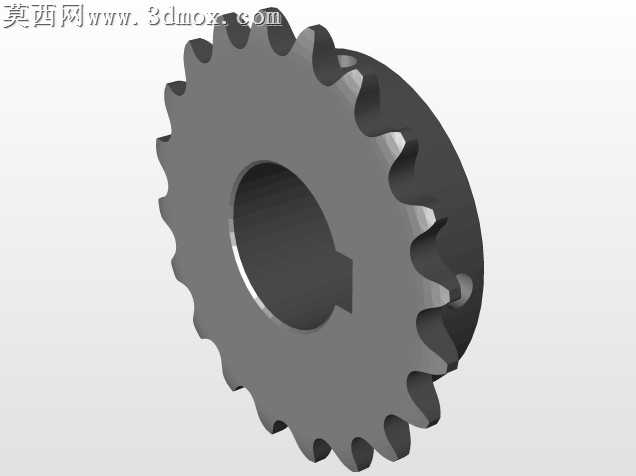

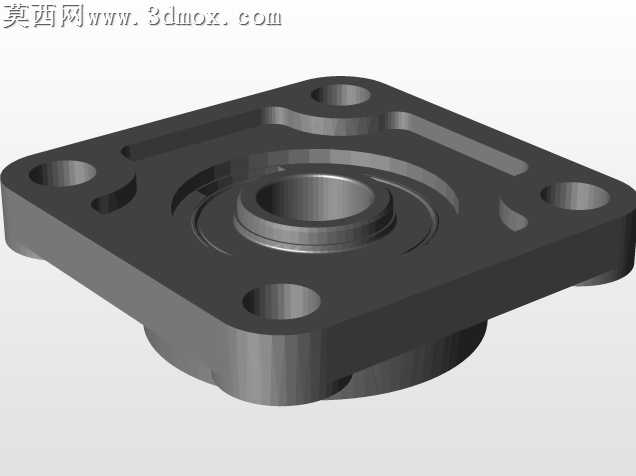

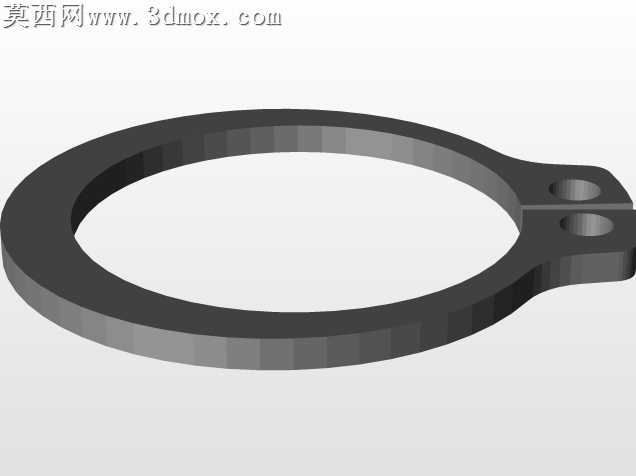

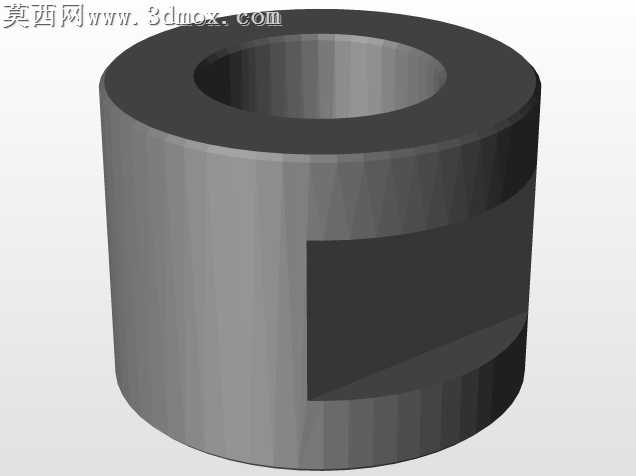

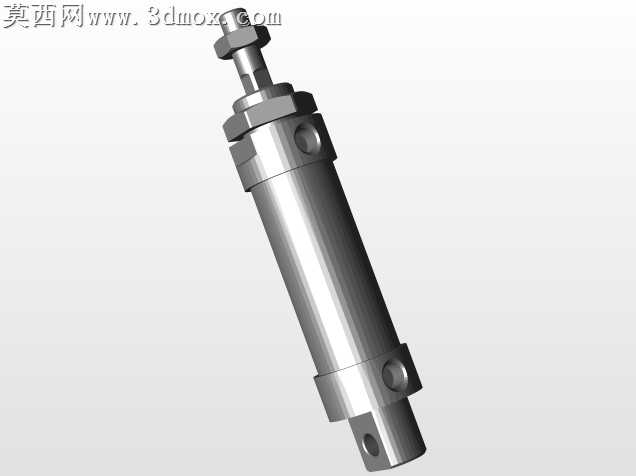

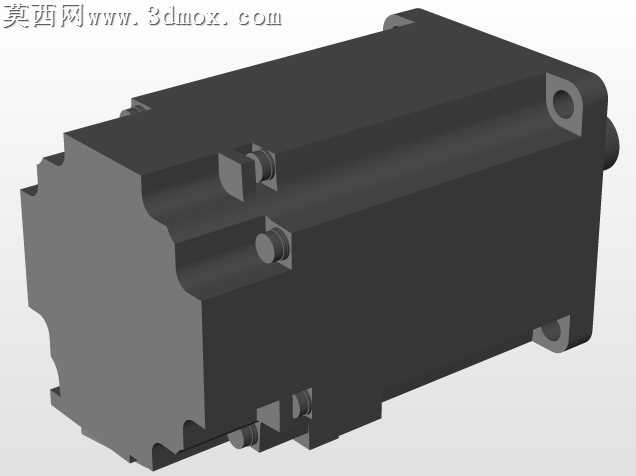

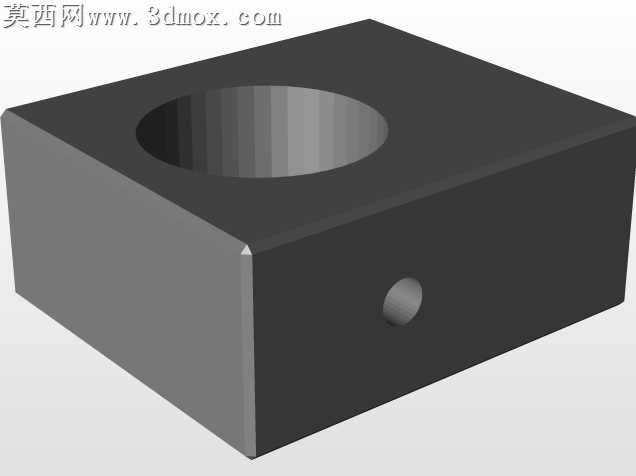

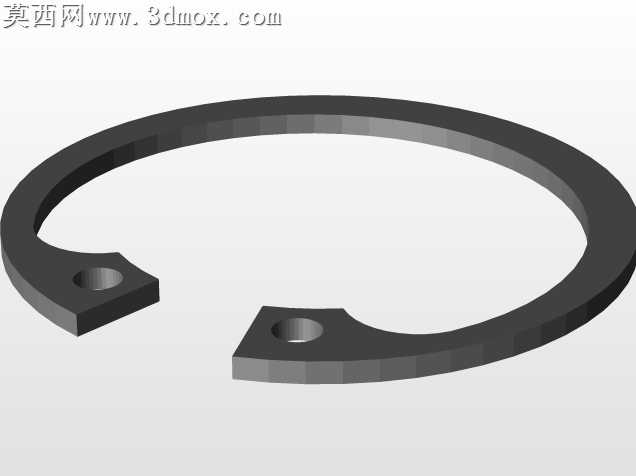

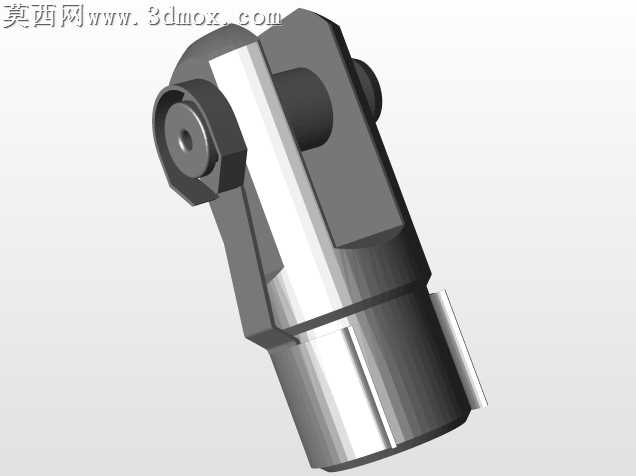

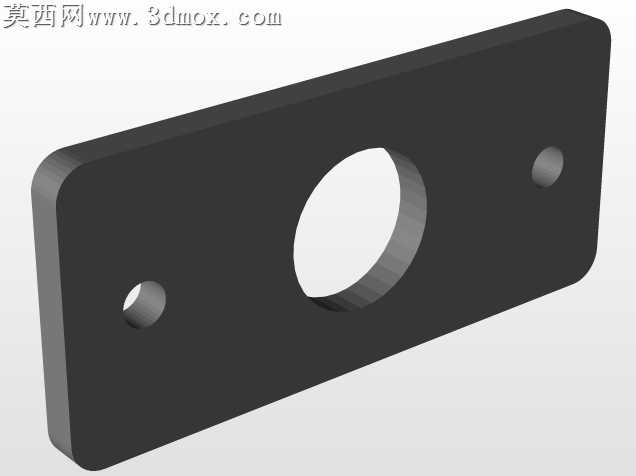

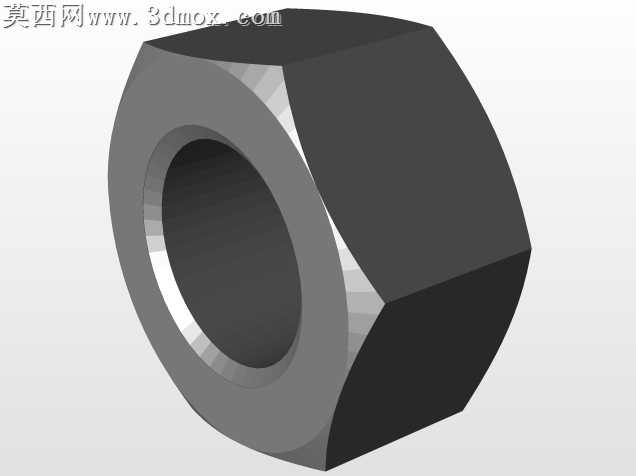

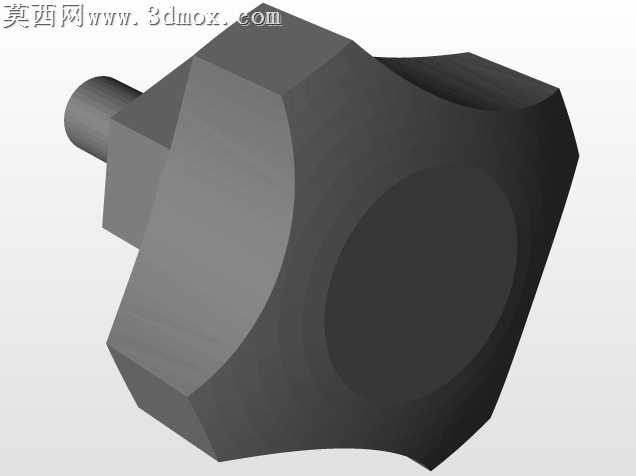

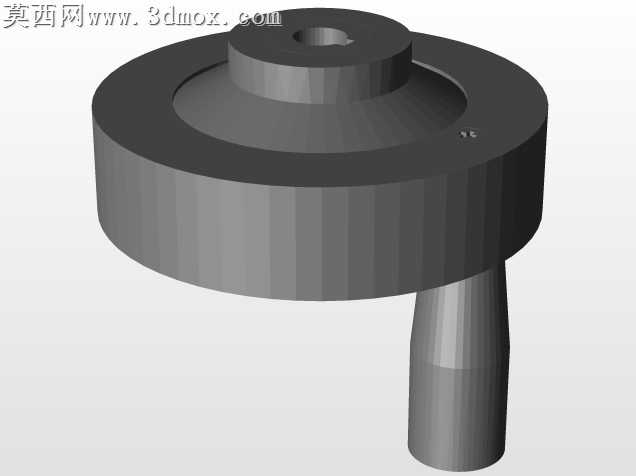

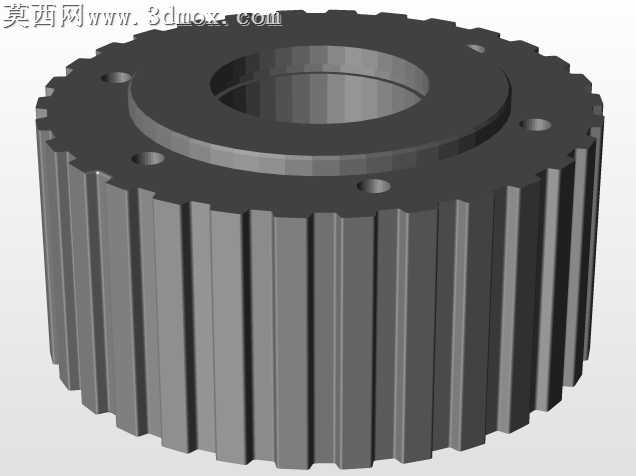

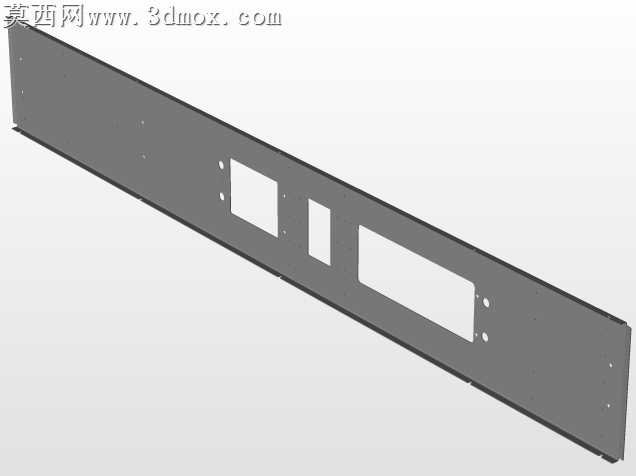

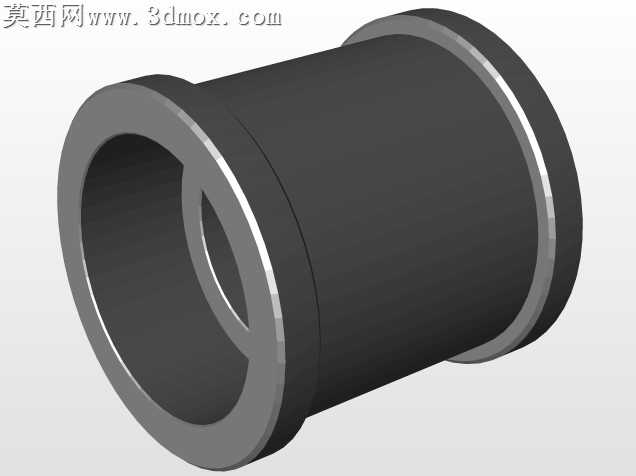

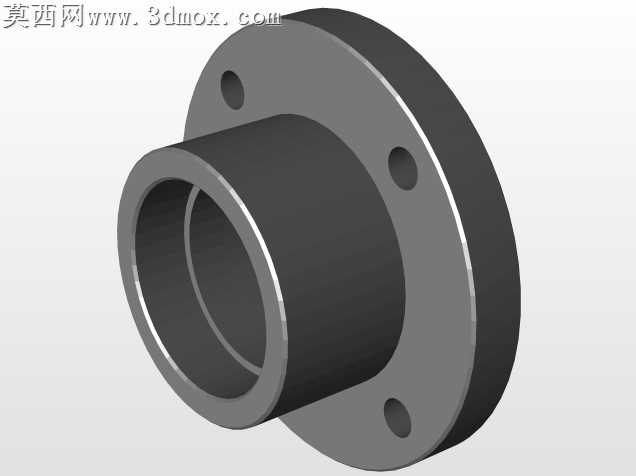

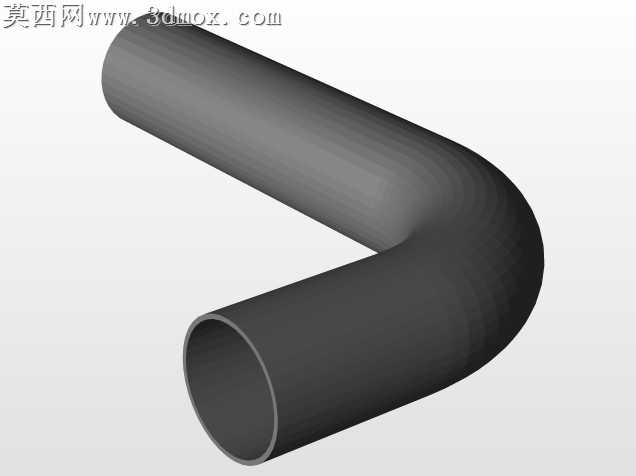

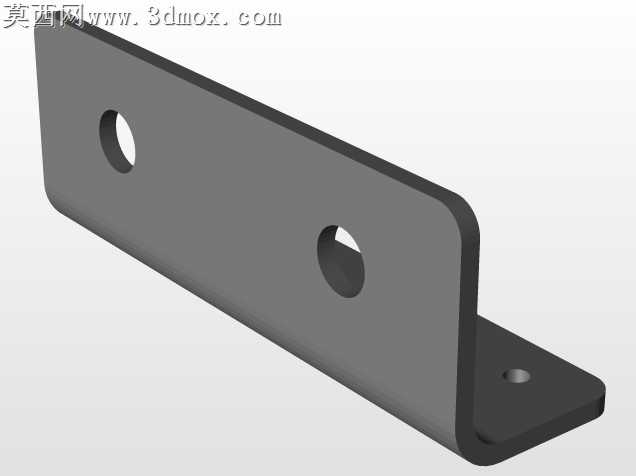

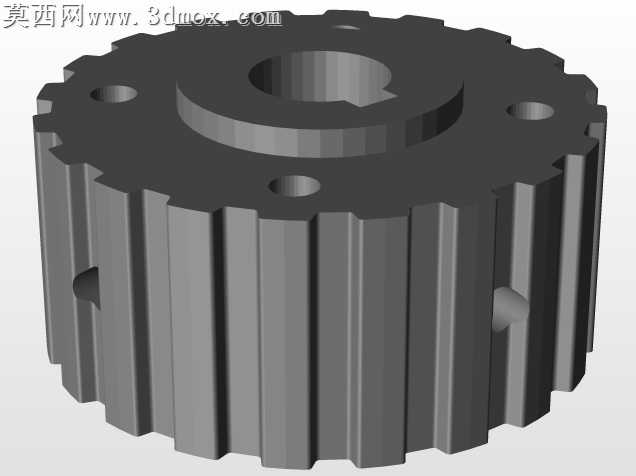

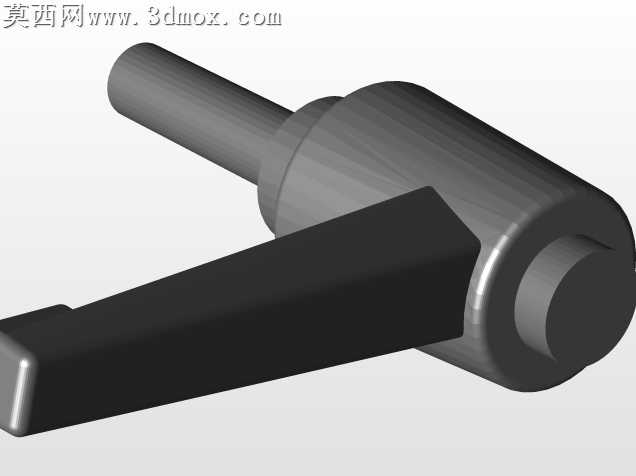

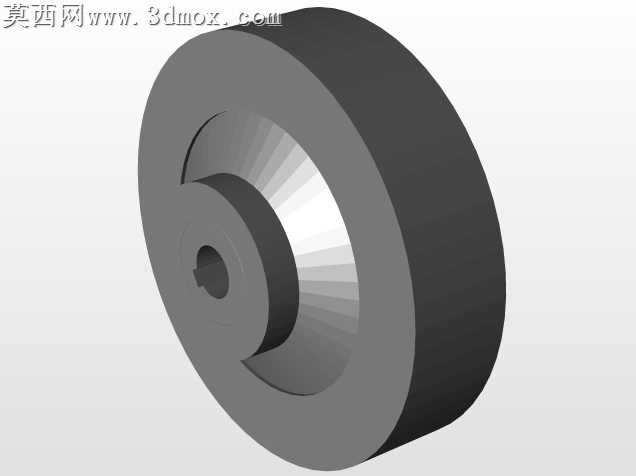

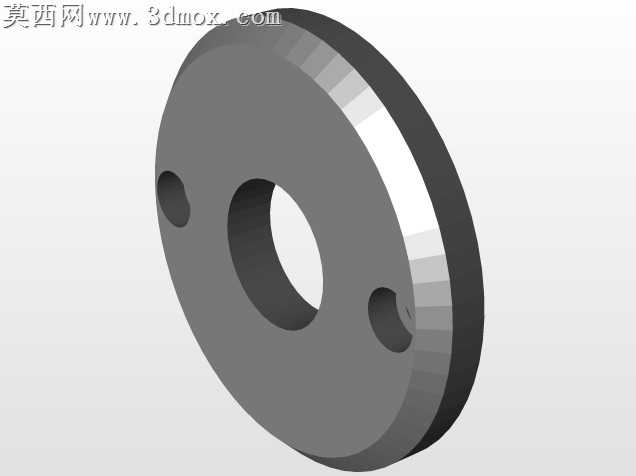

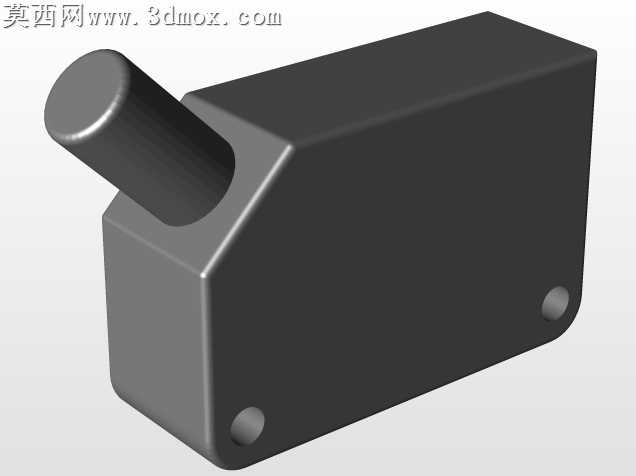

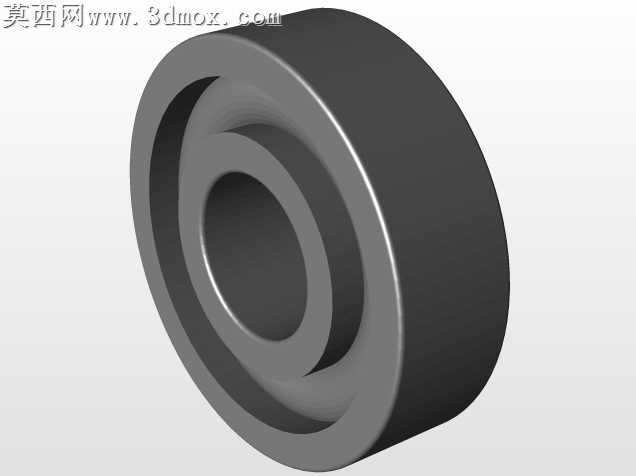

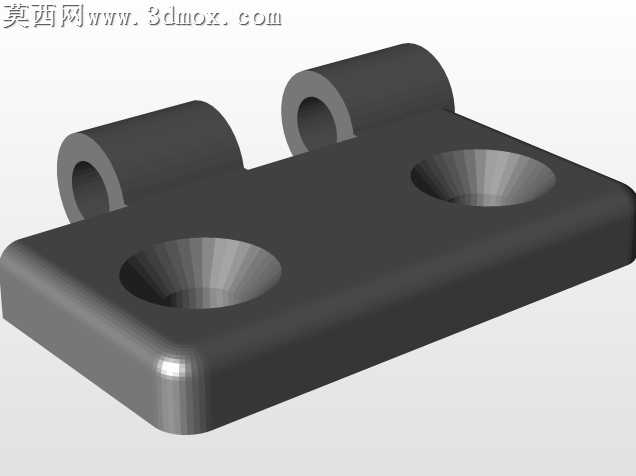

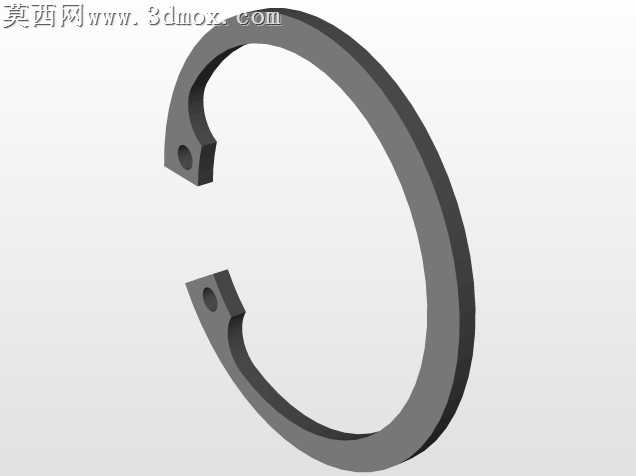

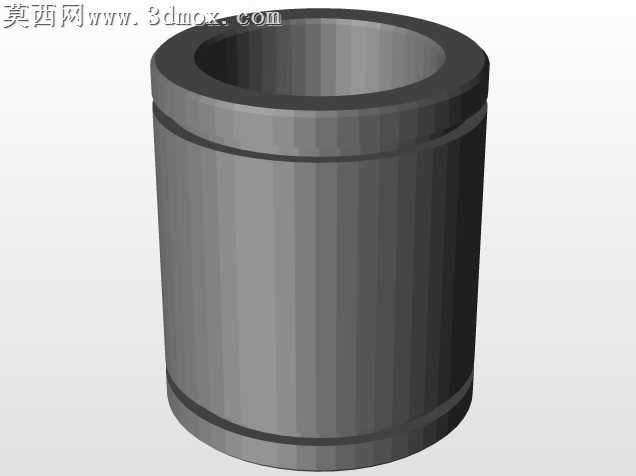

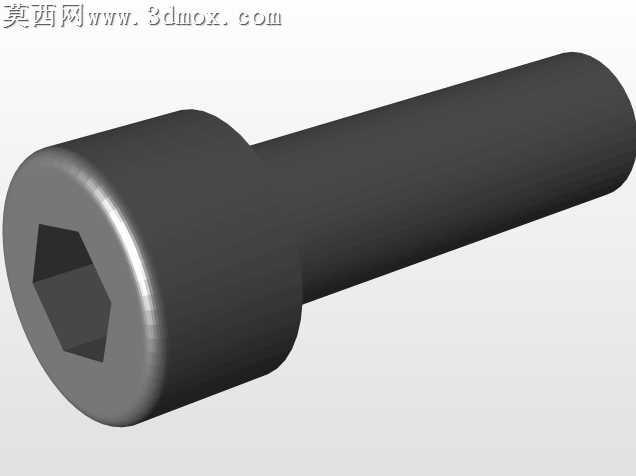

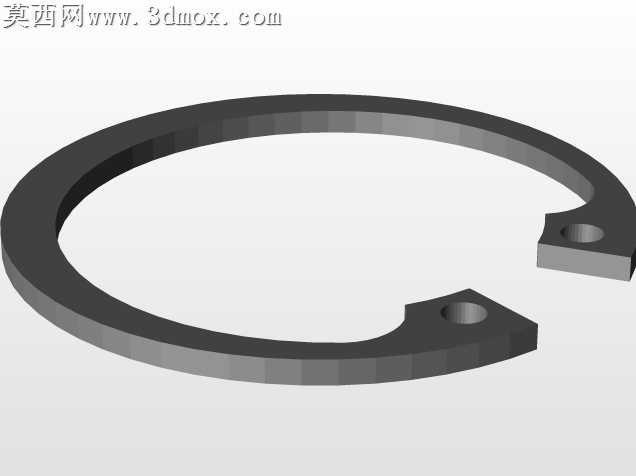

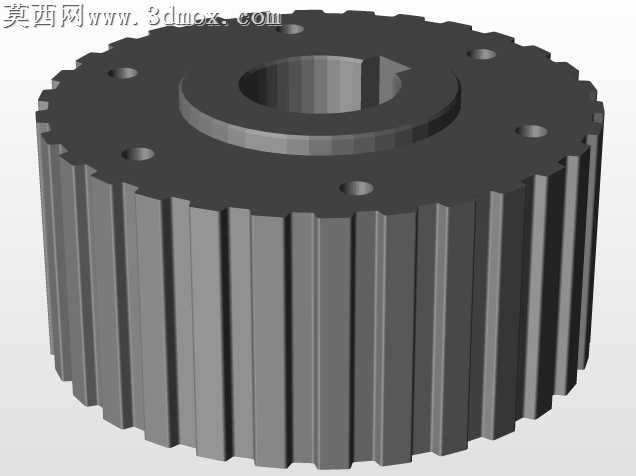

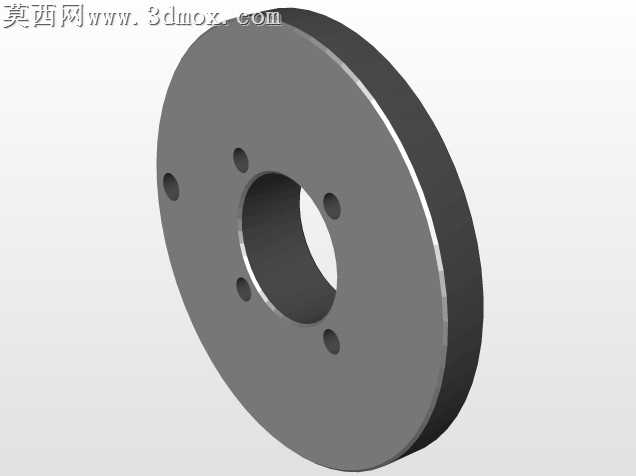

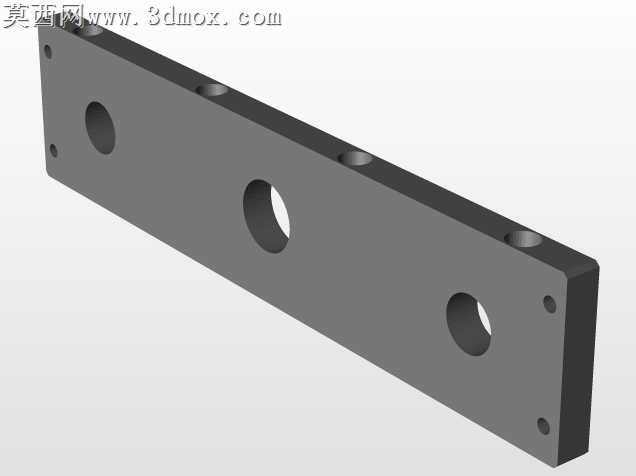

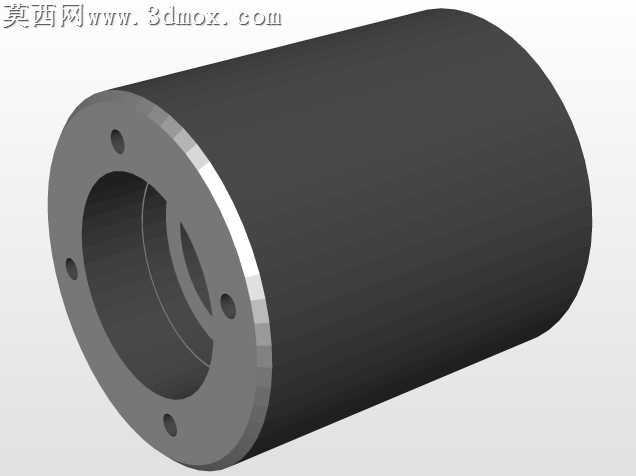

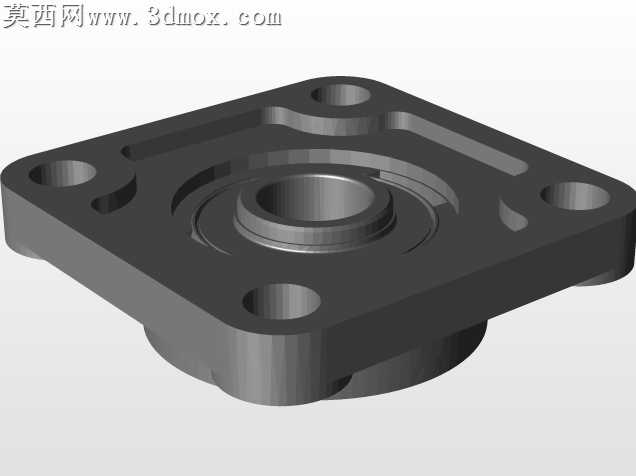

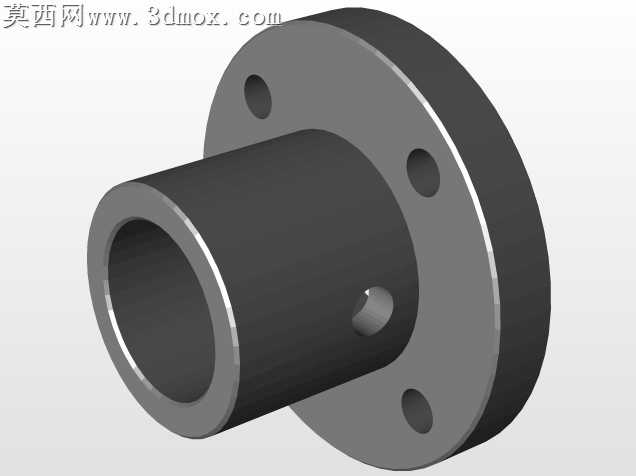

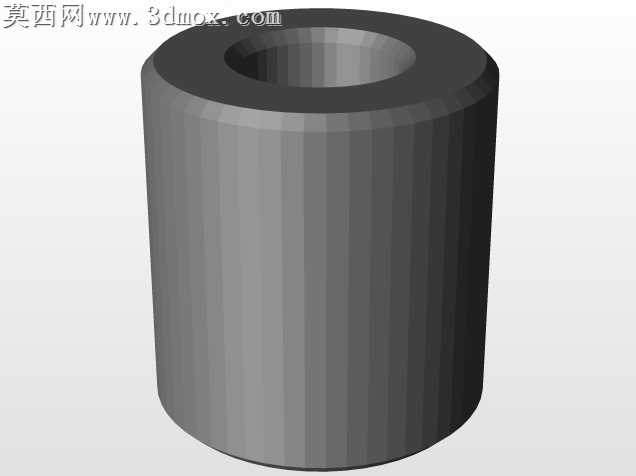

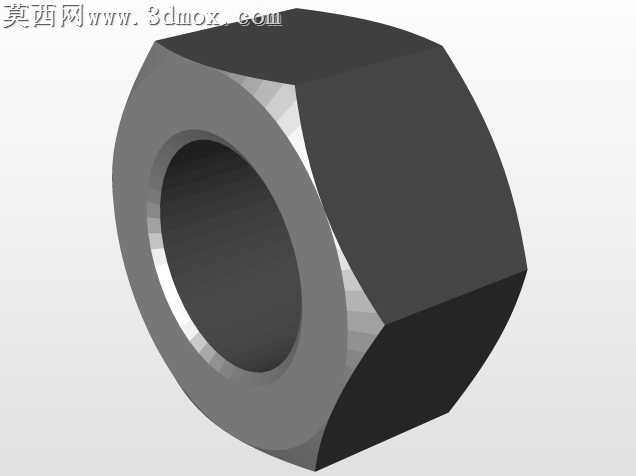

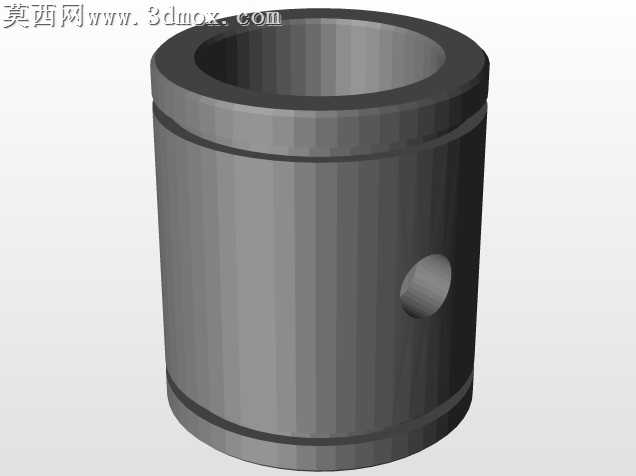

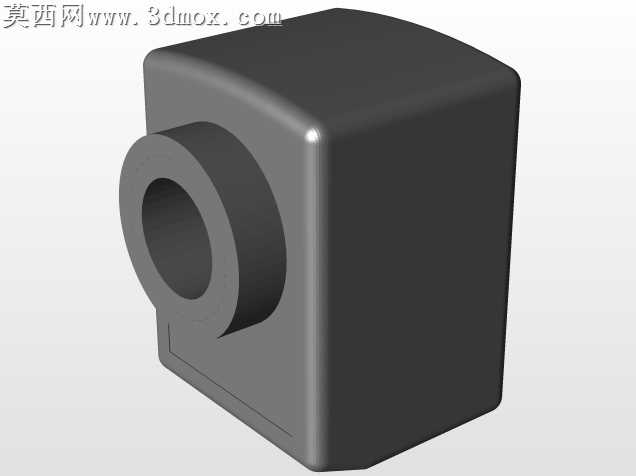

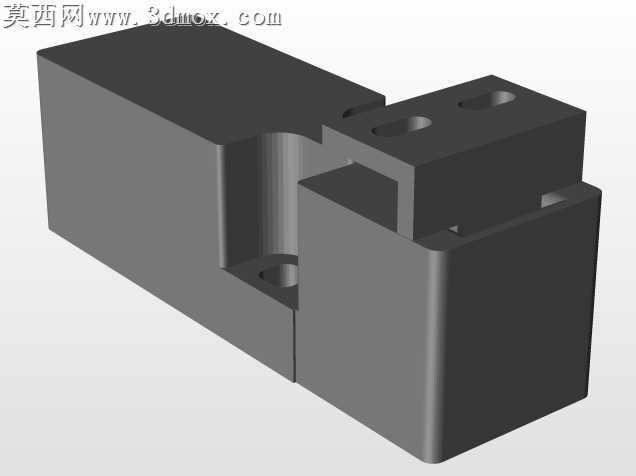

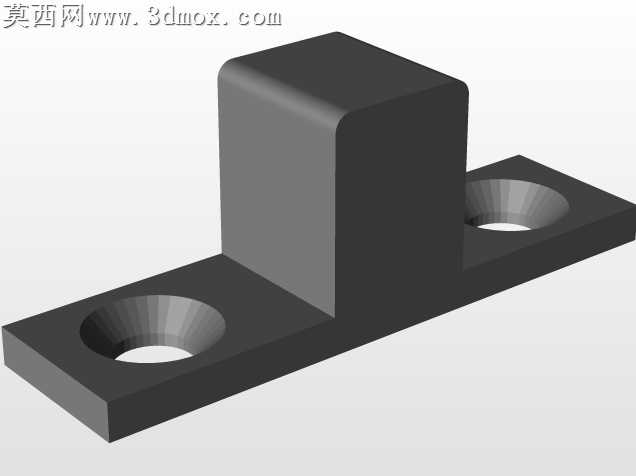

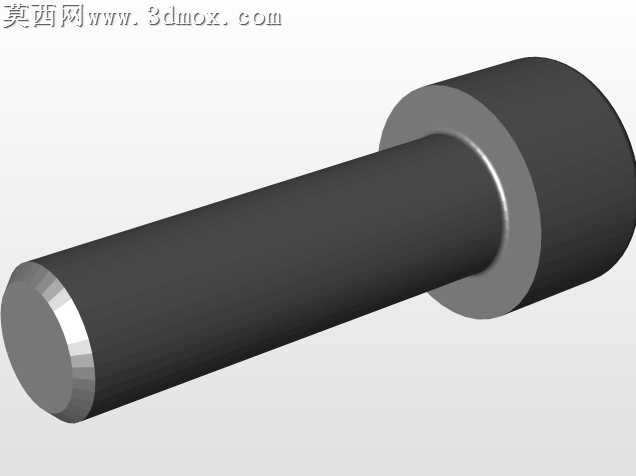

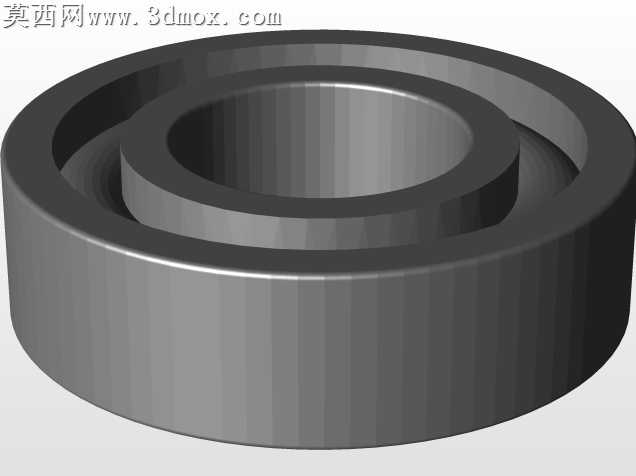

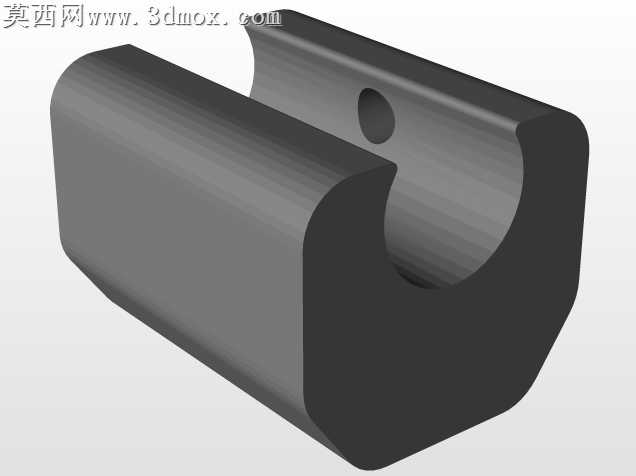

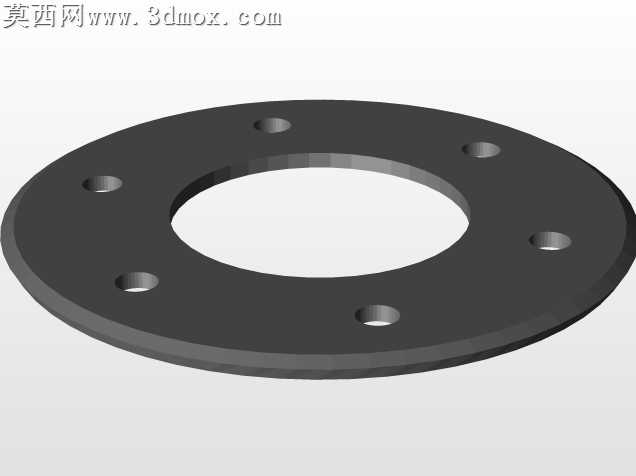

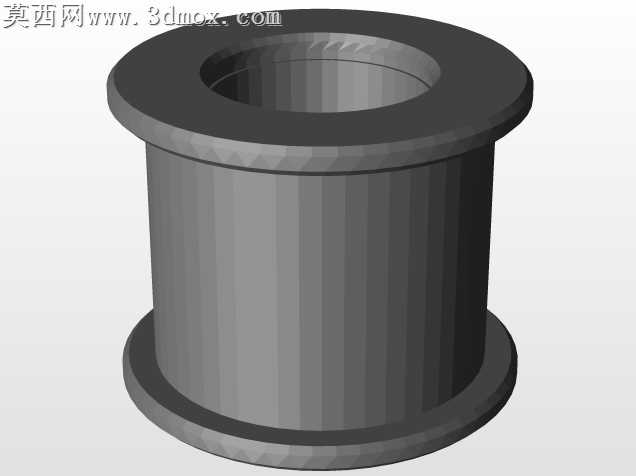

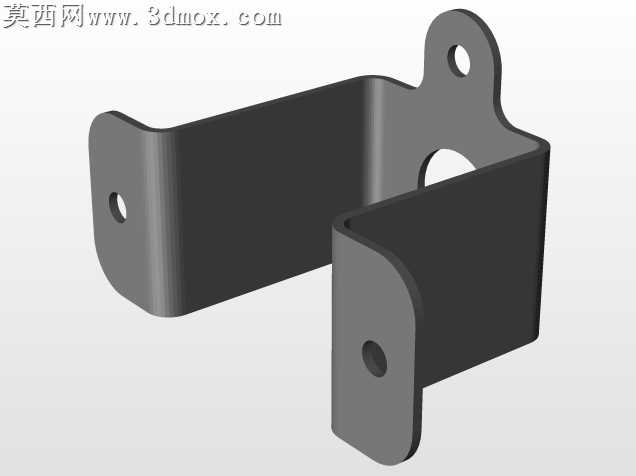

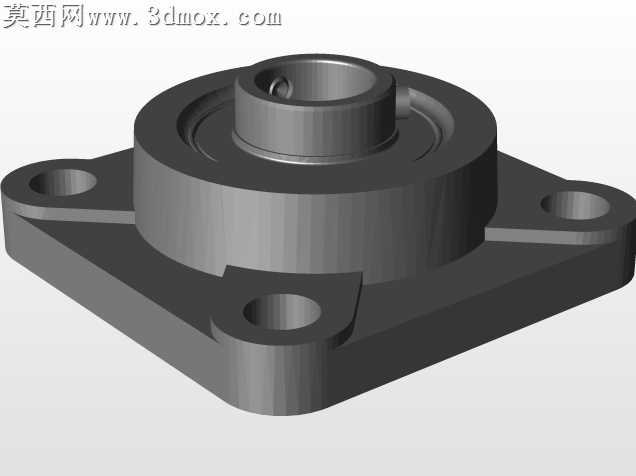

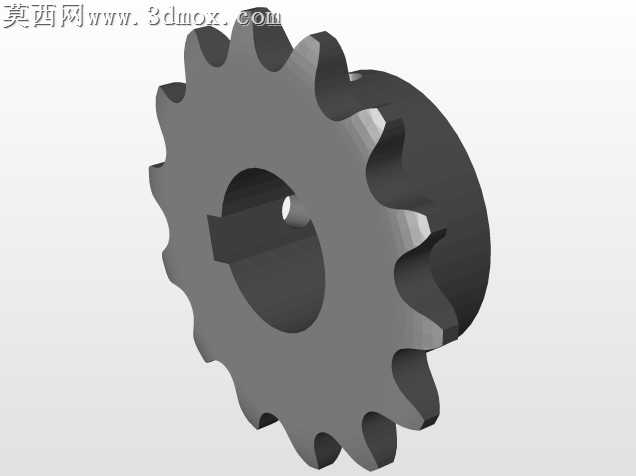

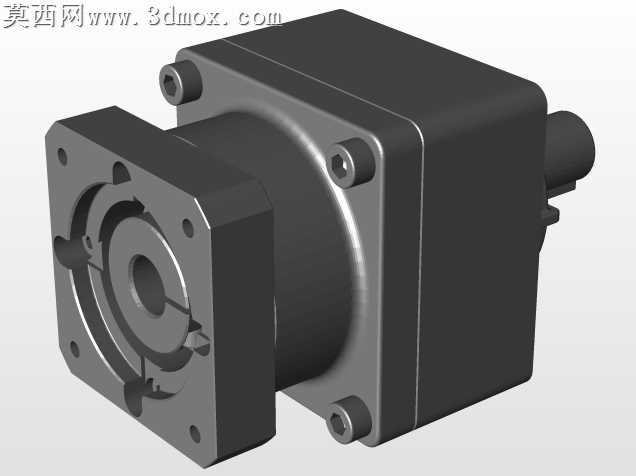

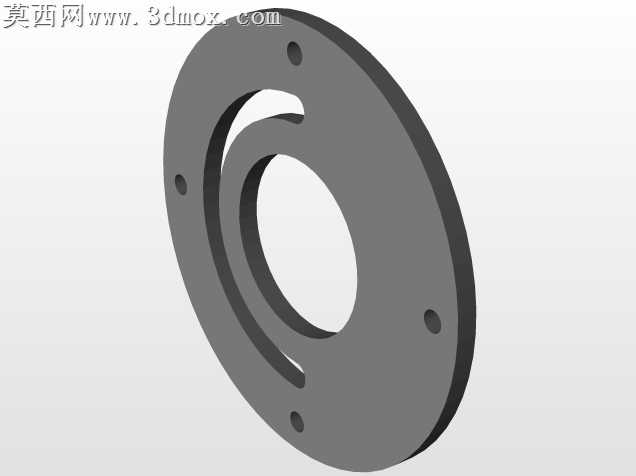

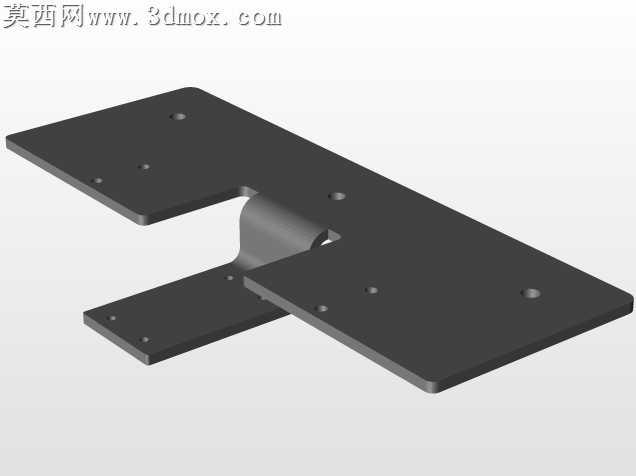

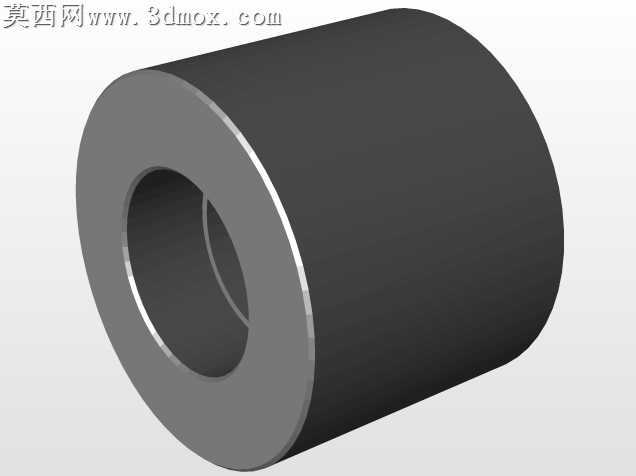

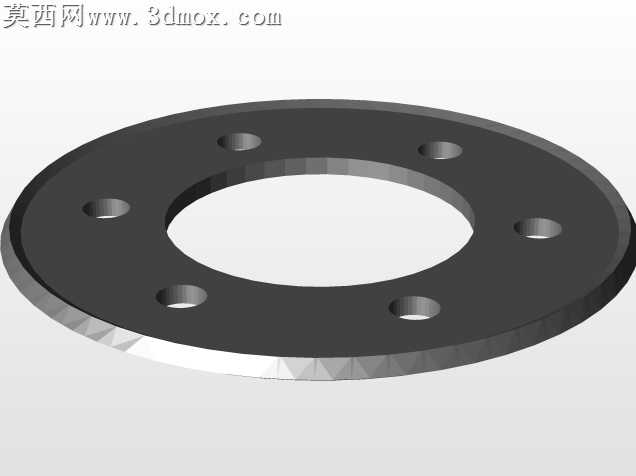

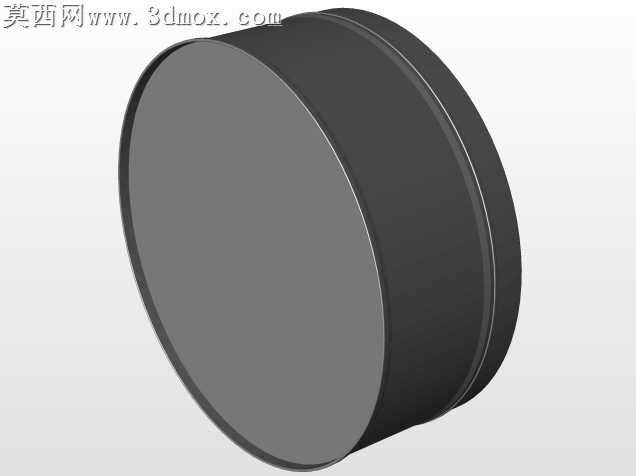

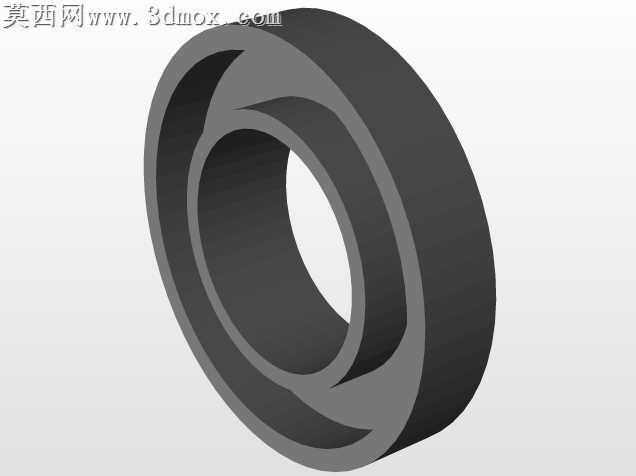

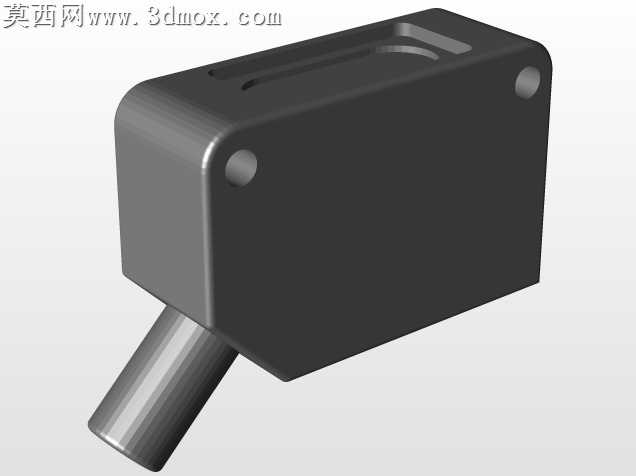

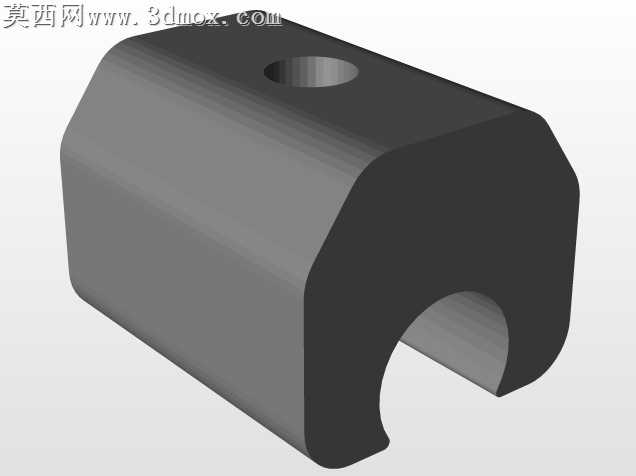

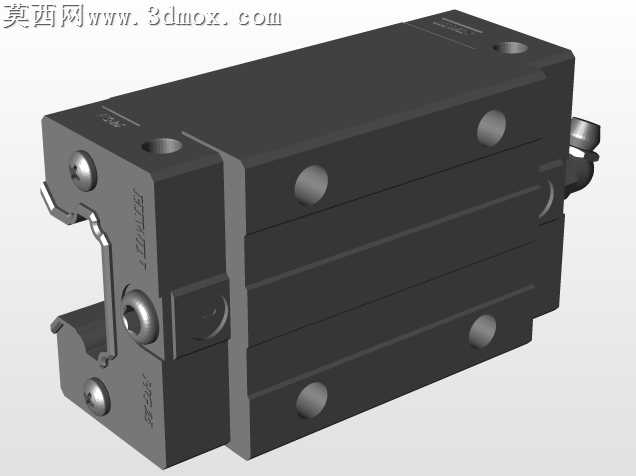

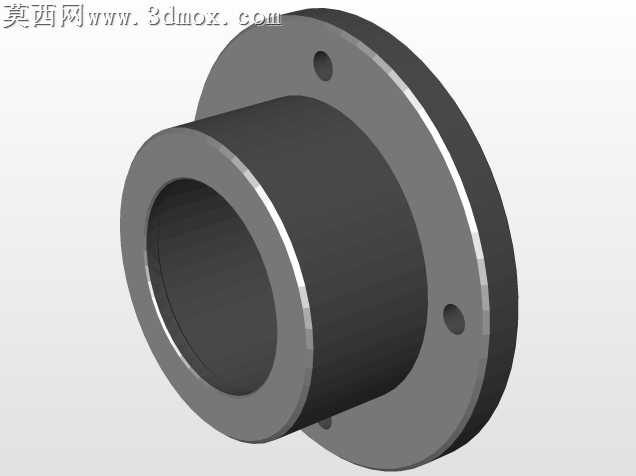

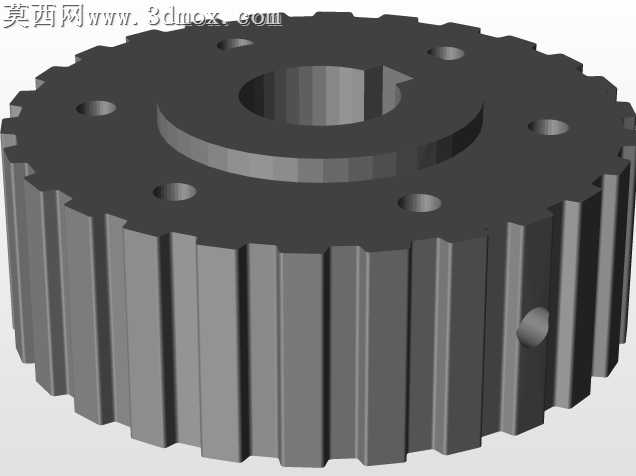

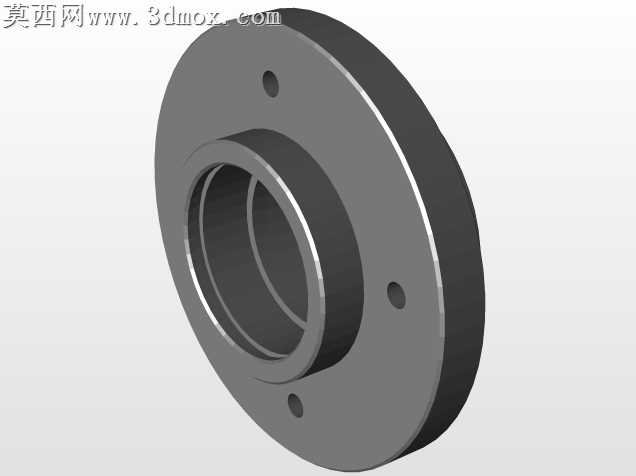

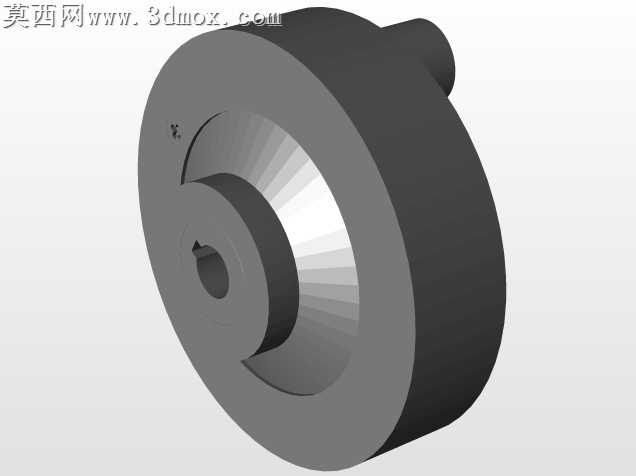

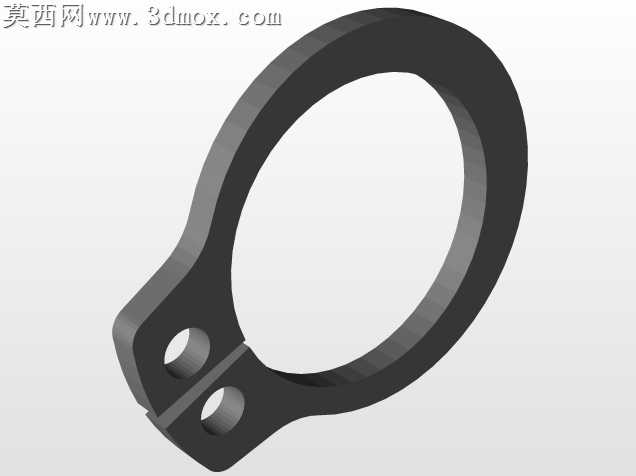

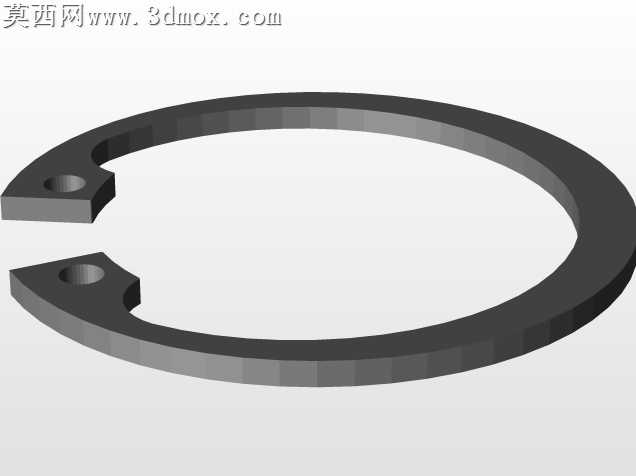

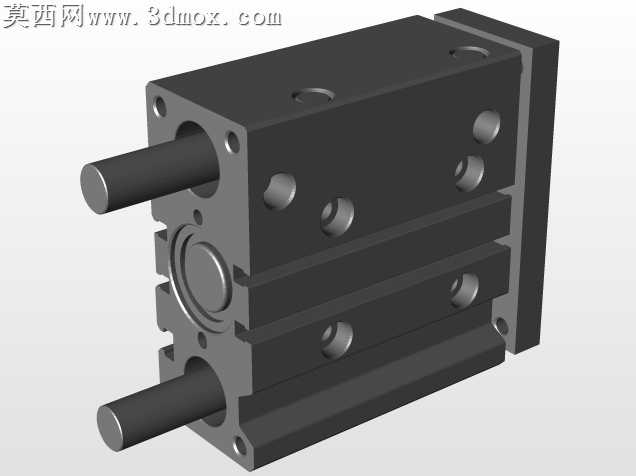

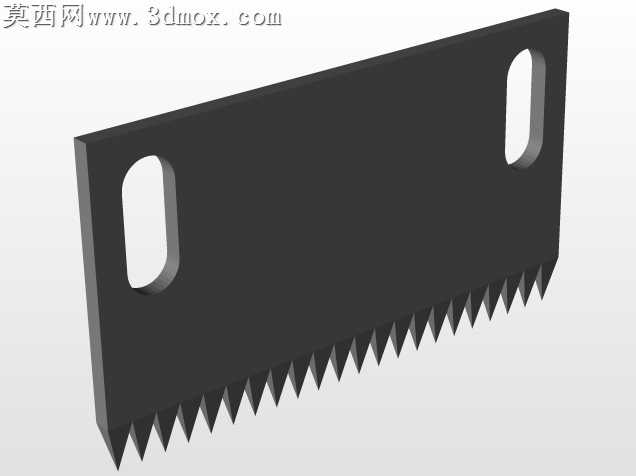

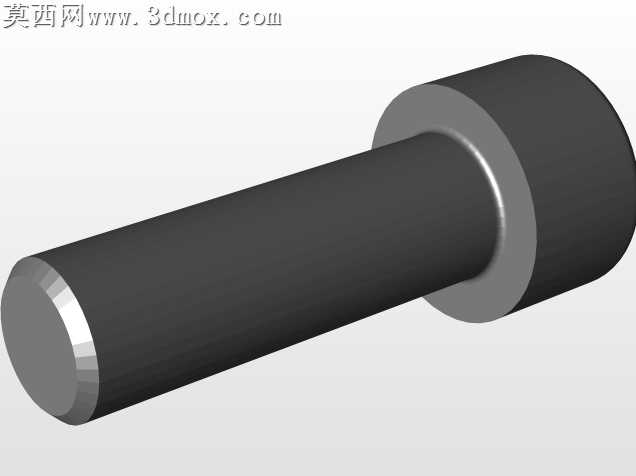

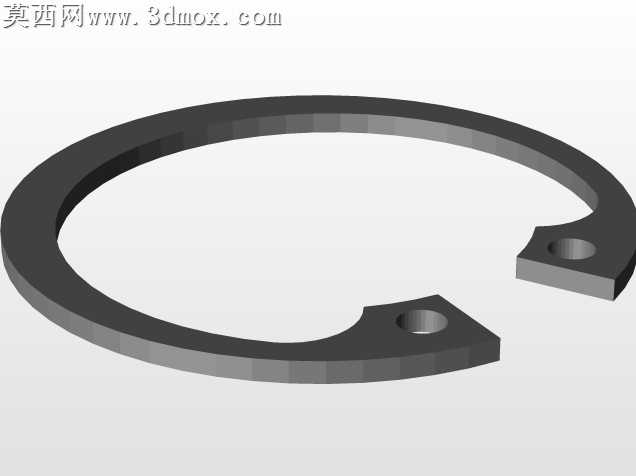

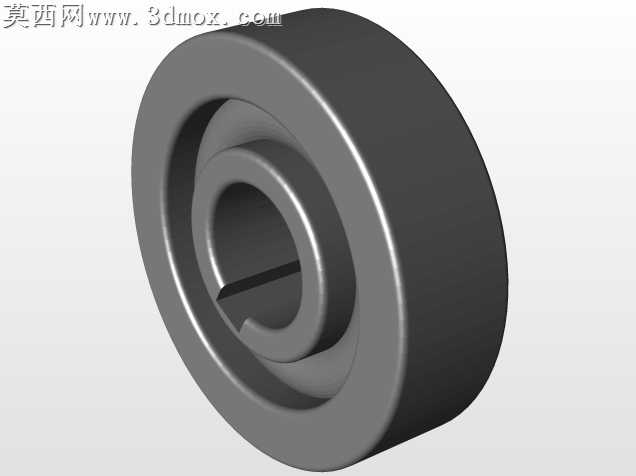

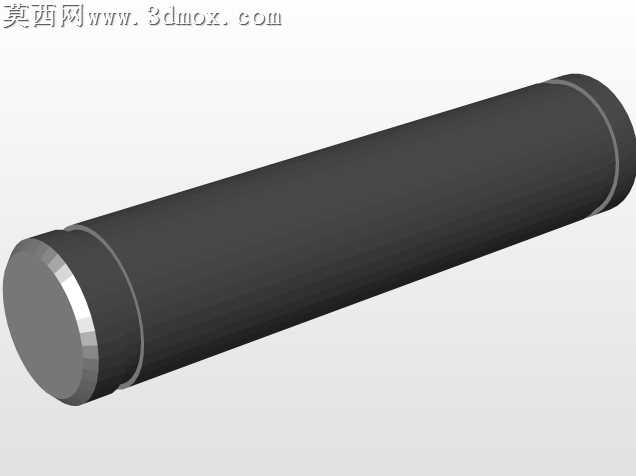

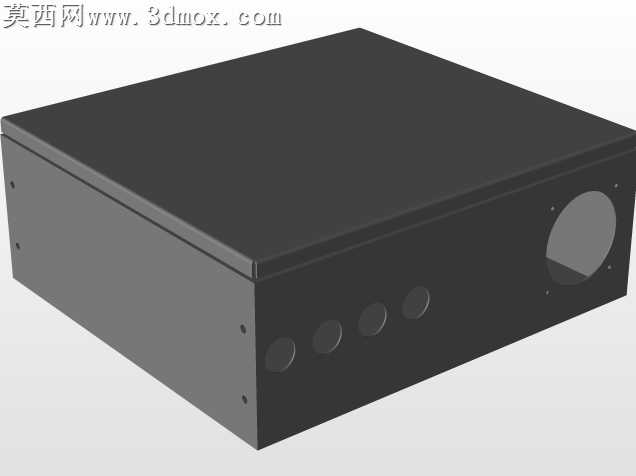

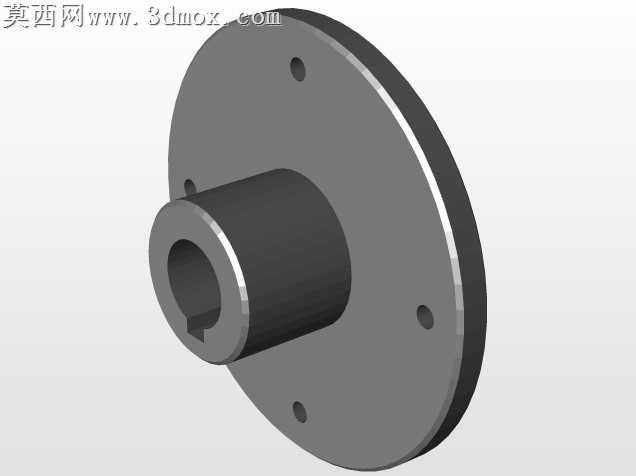

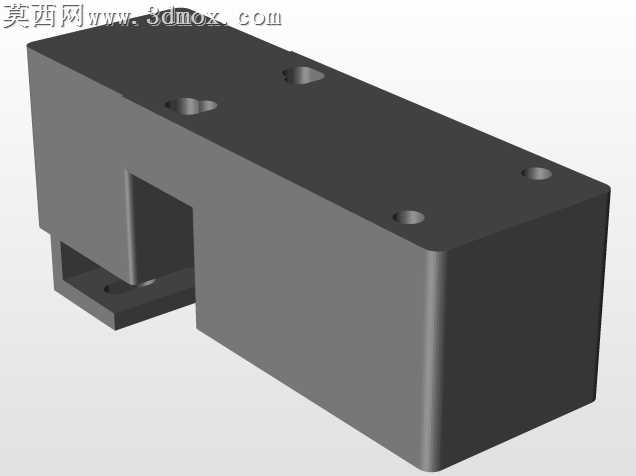

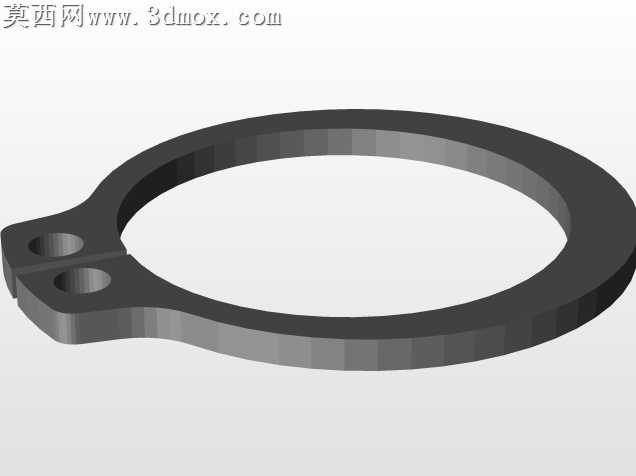

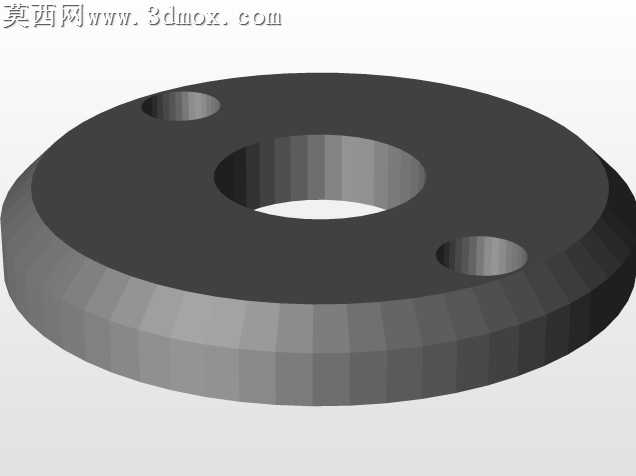

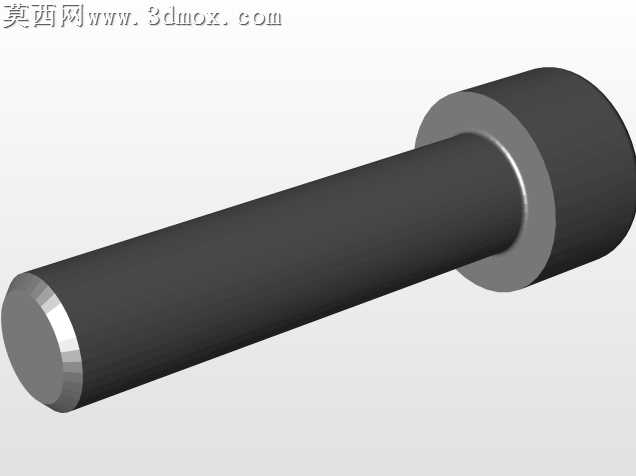

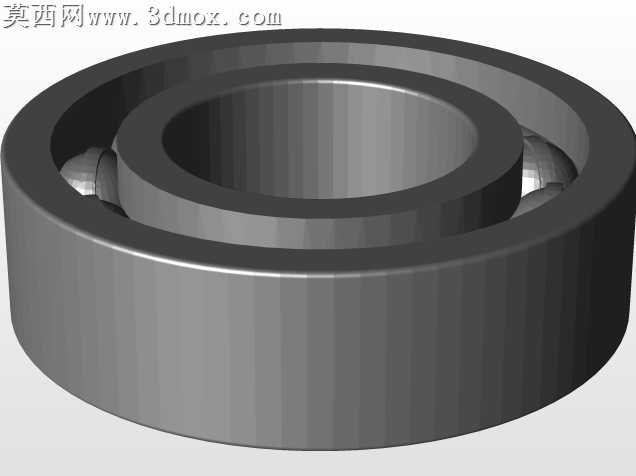

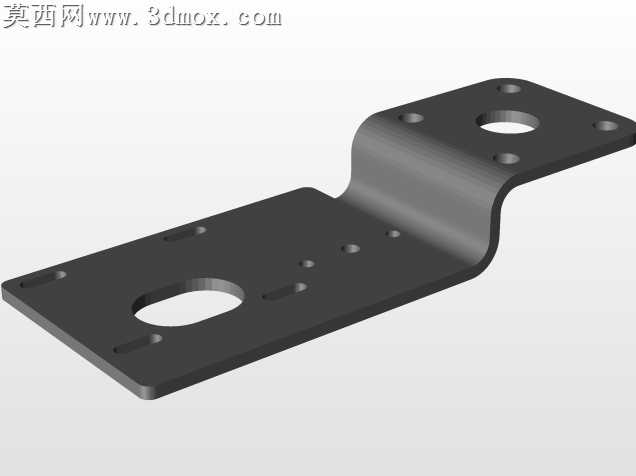

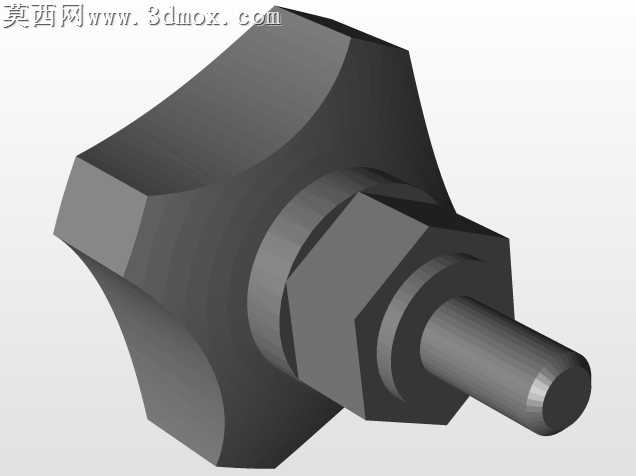

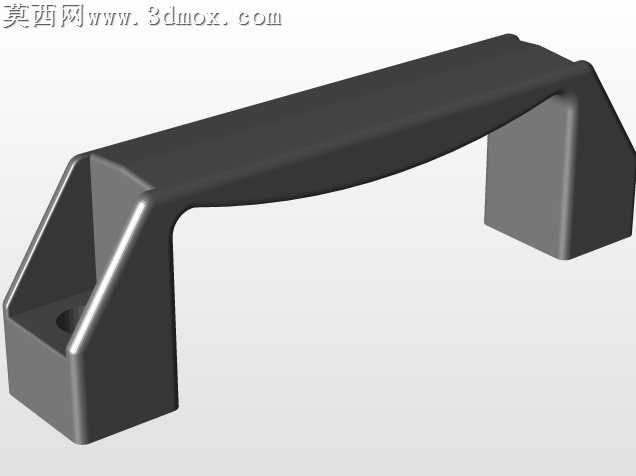

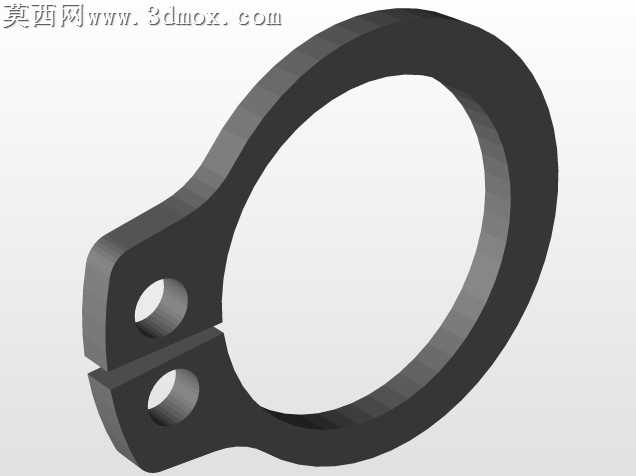

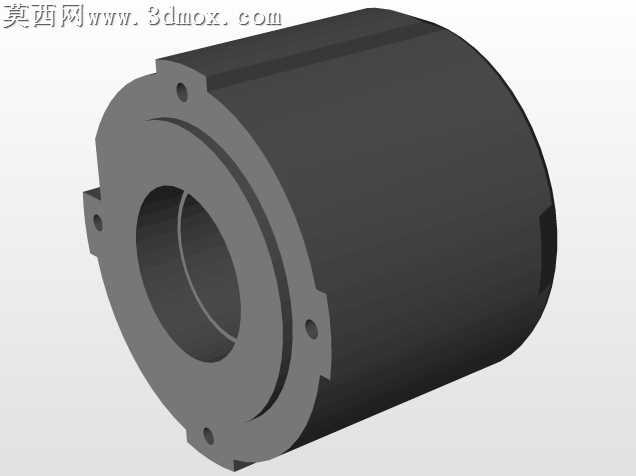

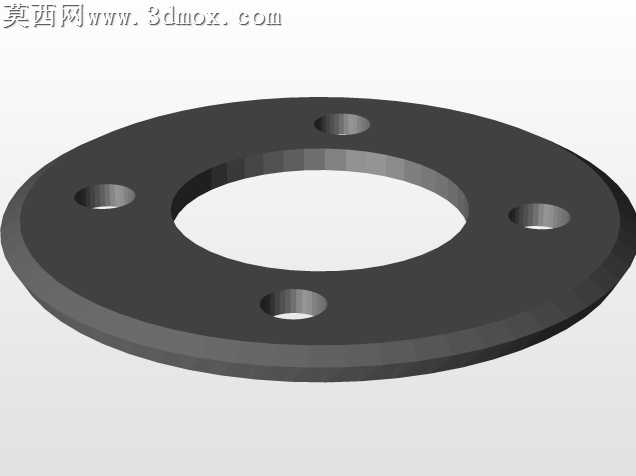

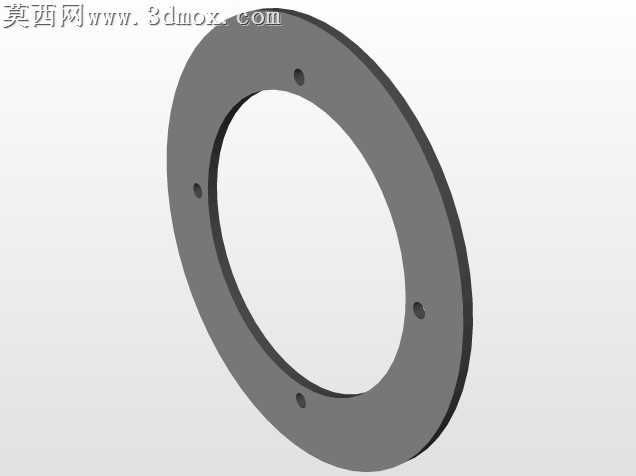

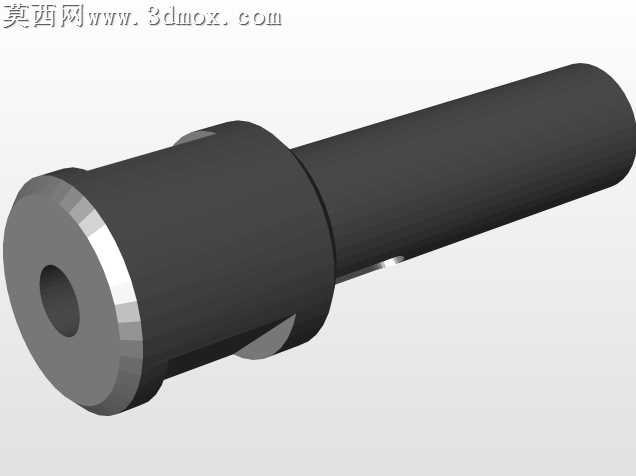

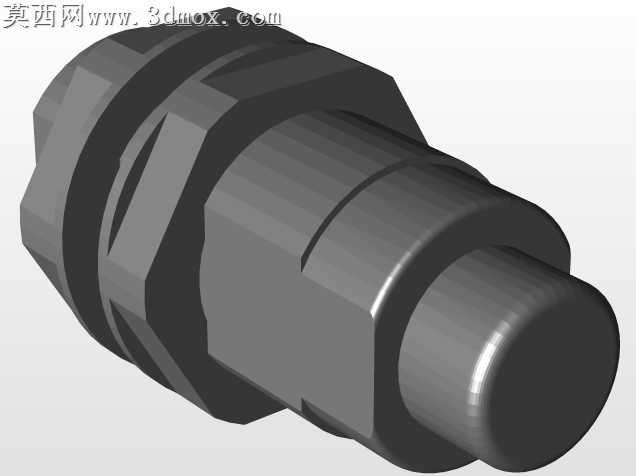

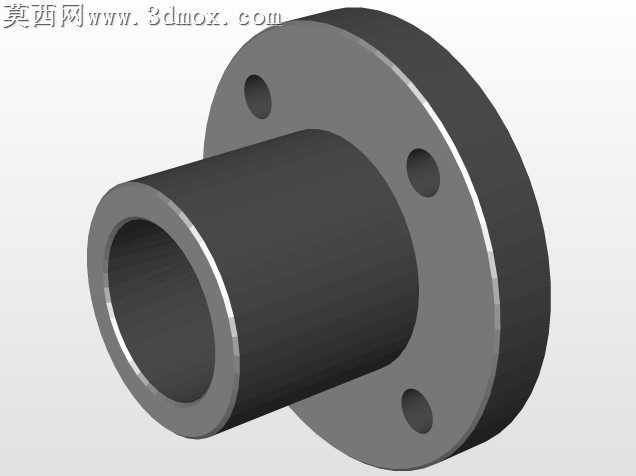

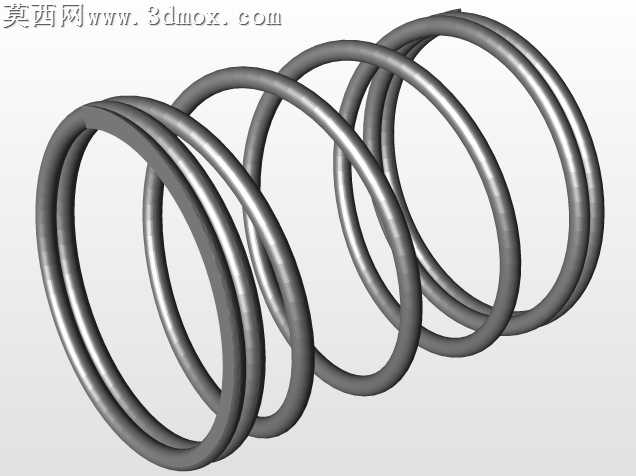

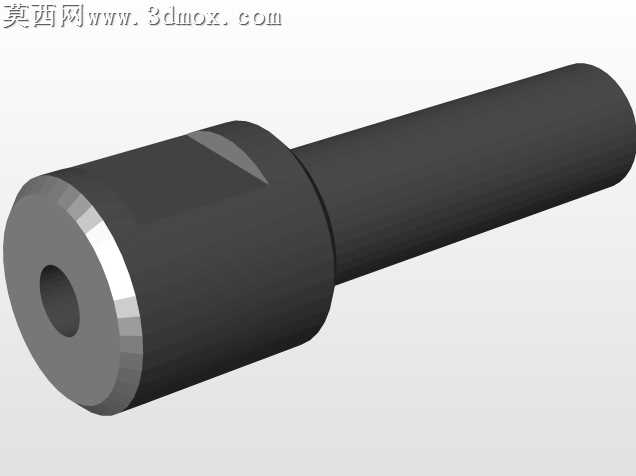

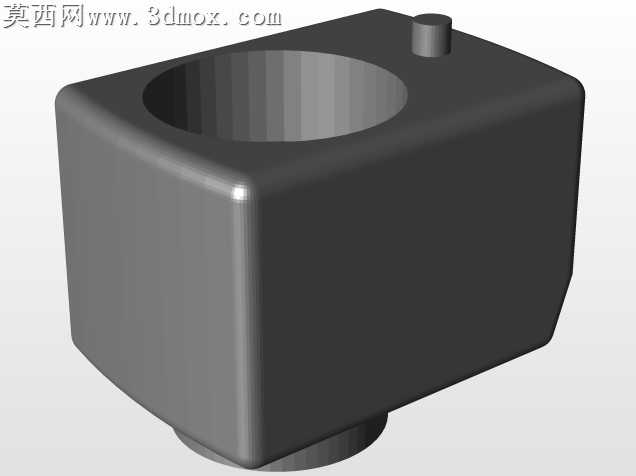

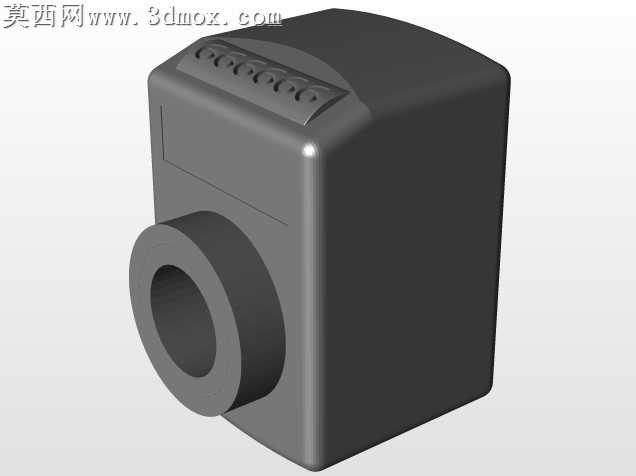

做这个自动绕带机核心功能块的时候，一开始是奔着解决穿带卡滞的老问题去的，之前接触过的几款绕带设备，穿带通道要么做的太窄，带材边缘起毛就容易堵，要么通道转折处做直角，带材走过去阻力直接翻倍，所以建模的时候最先敲定的就是穿带通道的走向。你看模型侧面那个圆孔是进带口，直接对准内部斜置的导带杆，导带杆特意做了圆柱面，没有做常见的凹槽导槽，就是怕凹槽积灰卡带，带材从圆孔进来之后顺着圆柱杆滑到腔体内部，整个路径没有硬转折，带材走的时候是自然弯曲的状态，不会出现折痕。

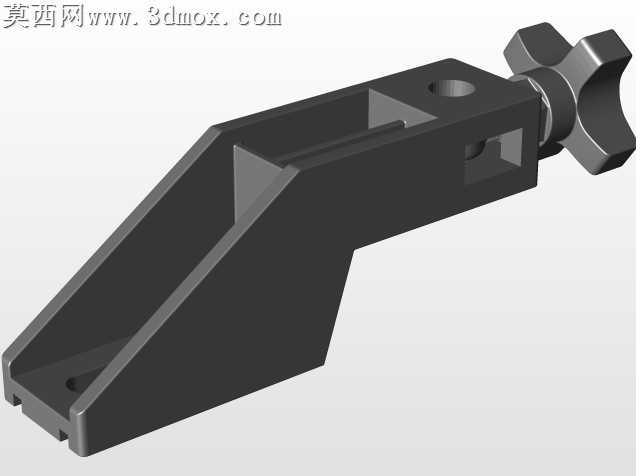

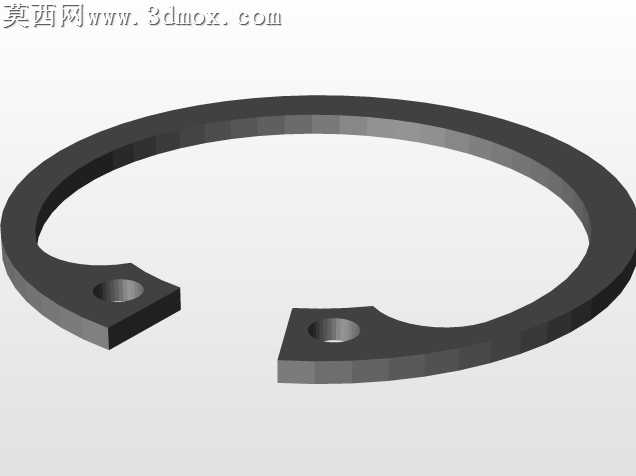

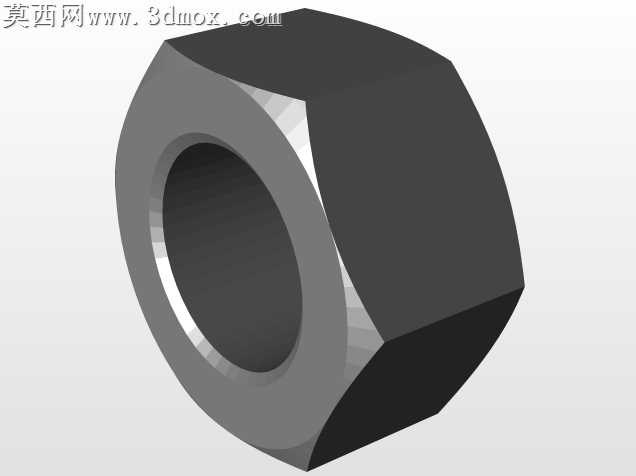

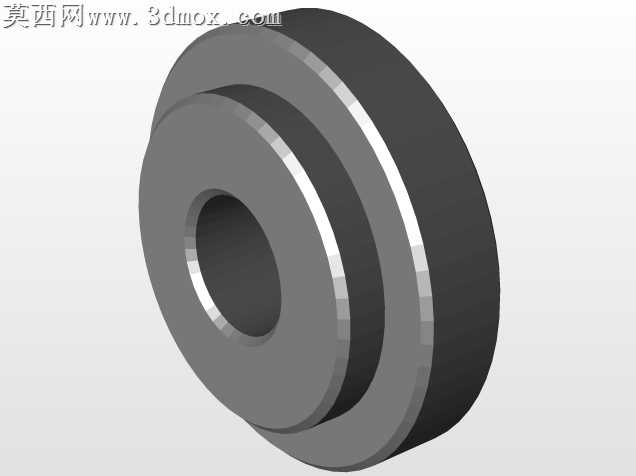

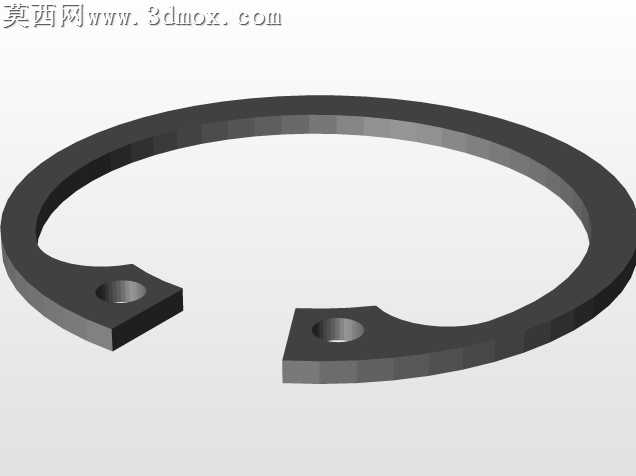

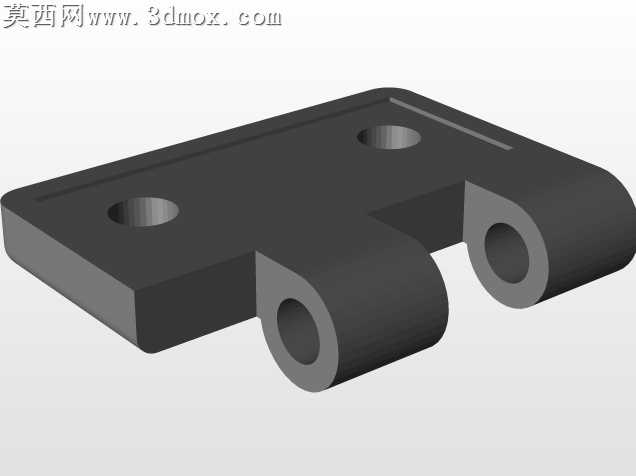

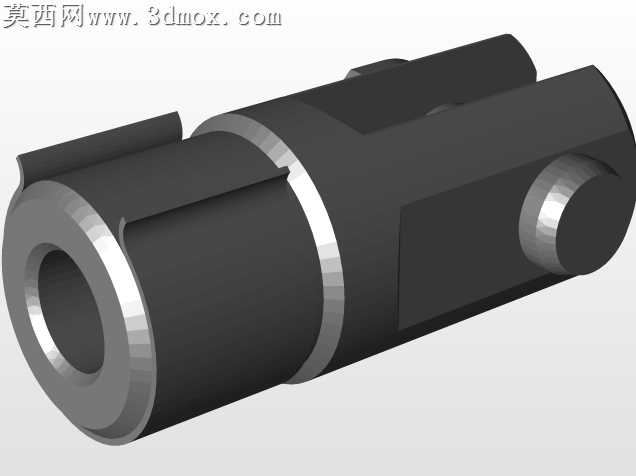

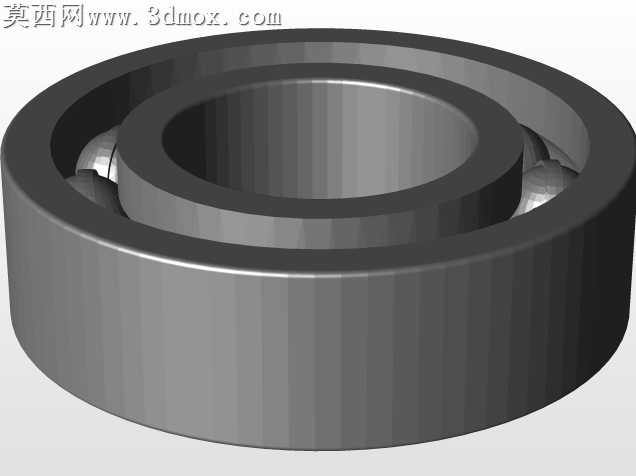

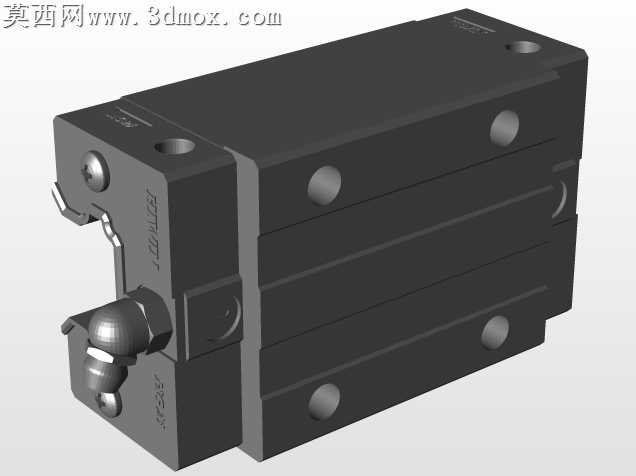

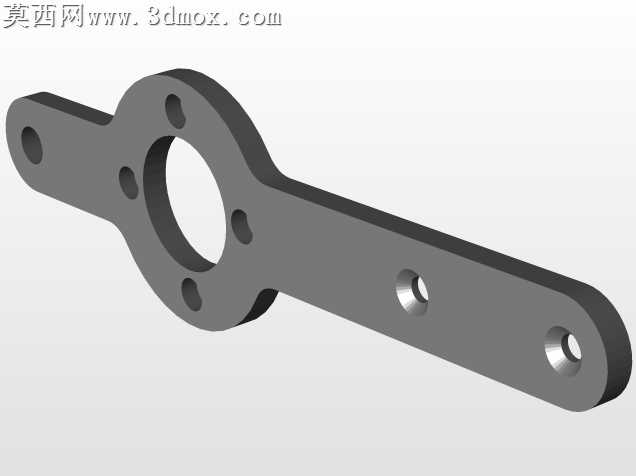

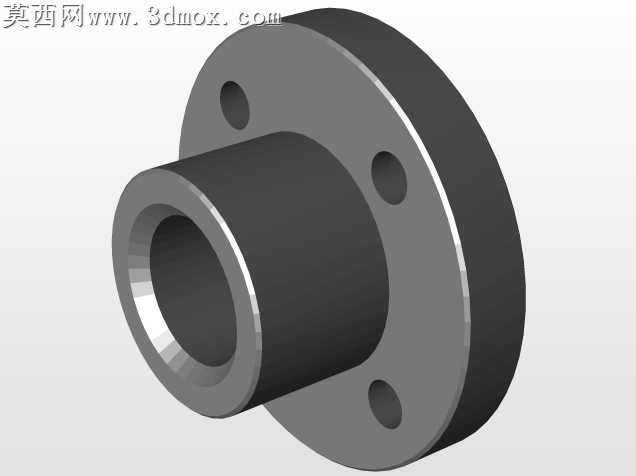

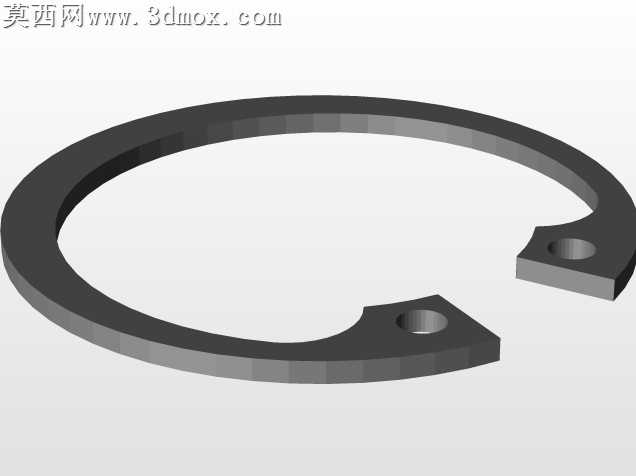

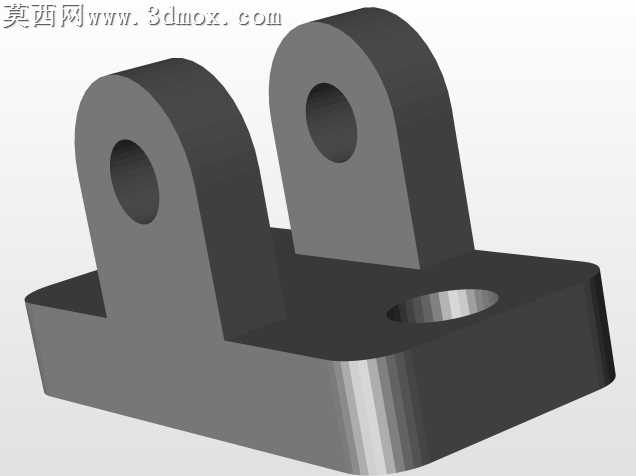

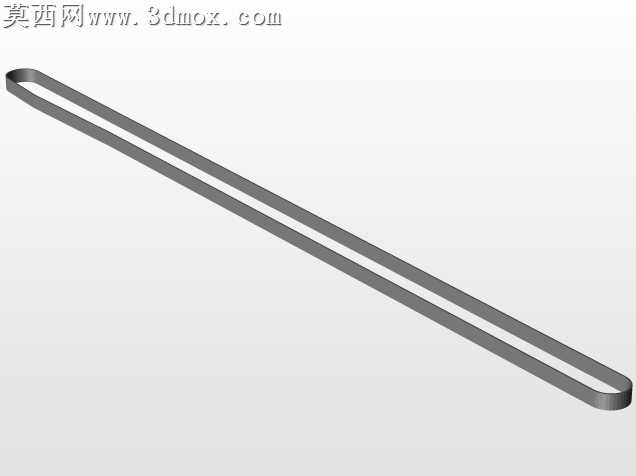

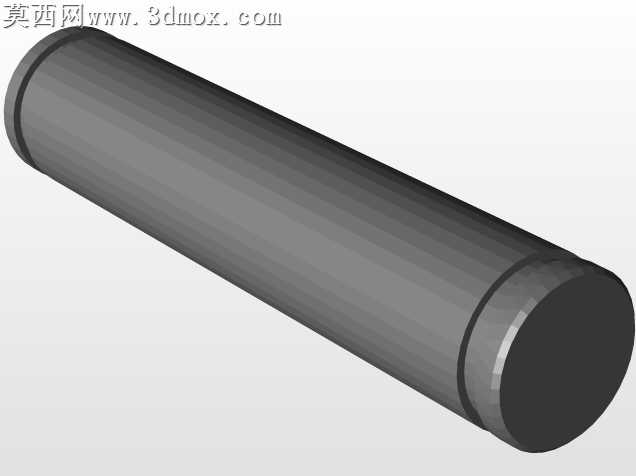

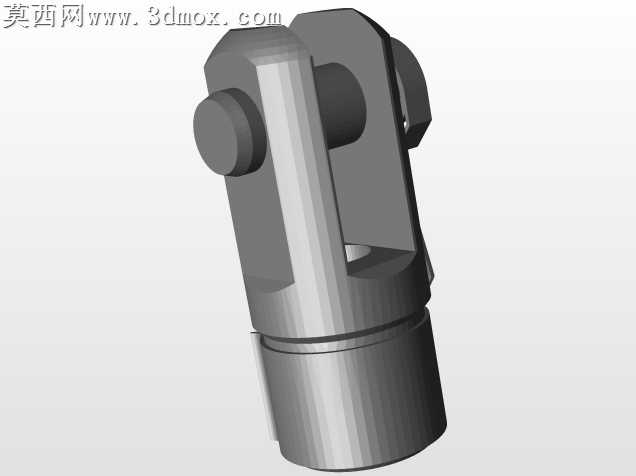

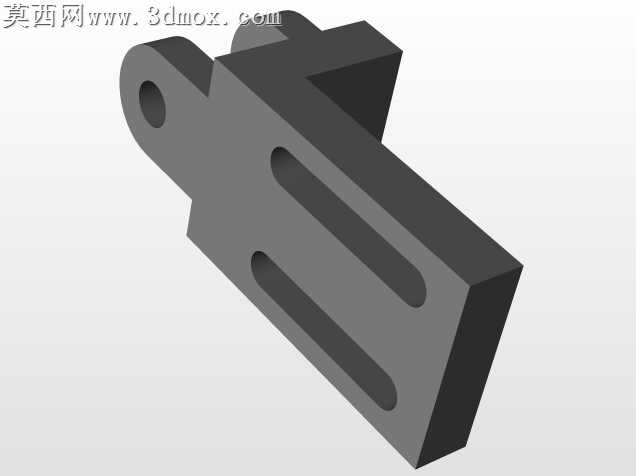

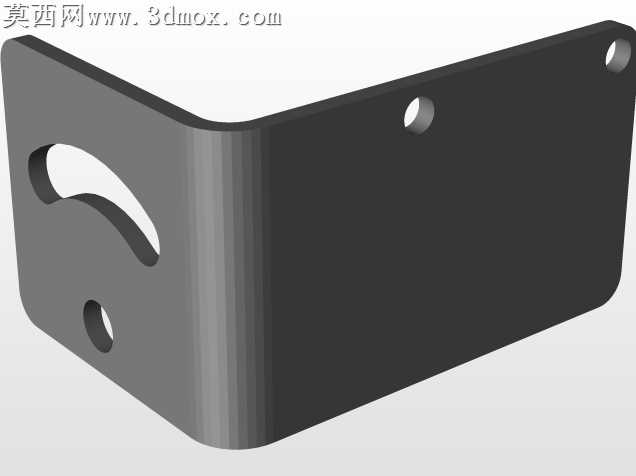

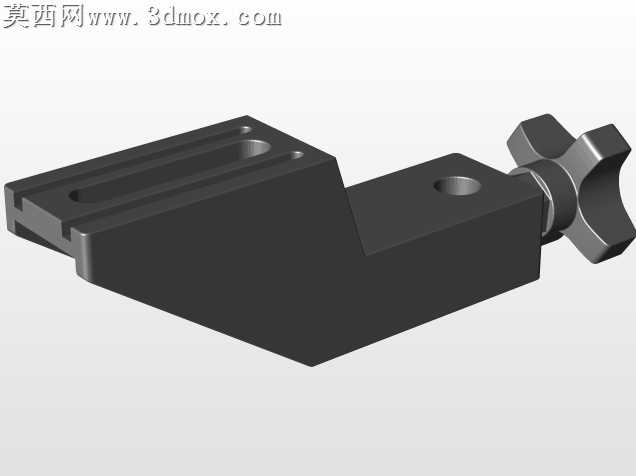

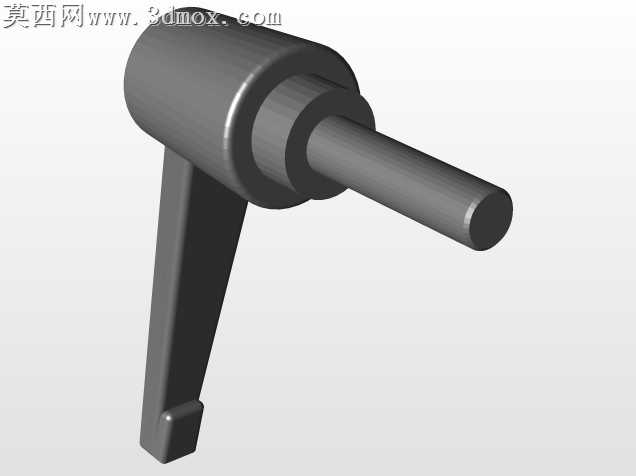

腔体的方形外壳一开始想做薄壳省材料，后来算受力的时候发现，绕带的时候带材张紧会给导带杆一个持续的侧向力，外壳太薄的话用久了会变形，导带杆偏移就会导致带材跑偏，所以特意把外壳壁厚做了加厚，而且在导带杆和外壳连接的位置加了三角加强筋，就是你在方腔开口处看到的那个带孔的三角块，那个孔是用来装调节螺丝的，后期调试的时候可以微调导带杆的角度，适配不同厚度的打包带。

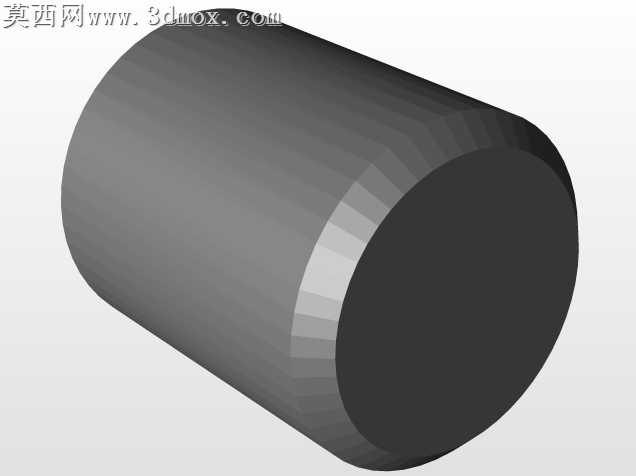

建模的时候曲面处理没搞花里胡哨的造型，所有外露的棱边都做了R2的圆角，一是加工的时候不会有锋利的边割手，二是带材万一蹭到外壳边缘，圆角不会刮坏带材表面。一开始导带杆的端面想做平的，后来试装配的时候发现，平端面在带材穿入的时候容易怼到端面边缘，特意把导带杆进带端做了小的球面倒角，穿带的时候哪怕带材有点歪，也能顺着球面滑到杆面上。

材质调试的时候，外壳选了哑光深灰的铸铁质感，就是为了突出内部导带结构的金属亮面，渲染的时候特意把光源打在方腔开口的位置，能清楚看到内部导带杆的位置和加强筋的结构，没有加多余的装饰件，整个模型就是实打实的功能结构，没有虚的设计。

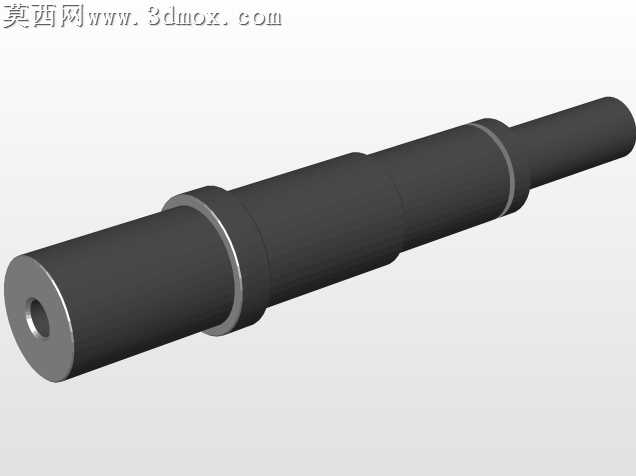

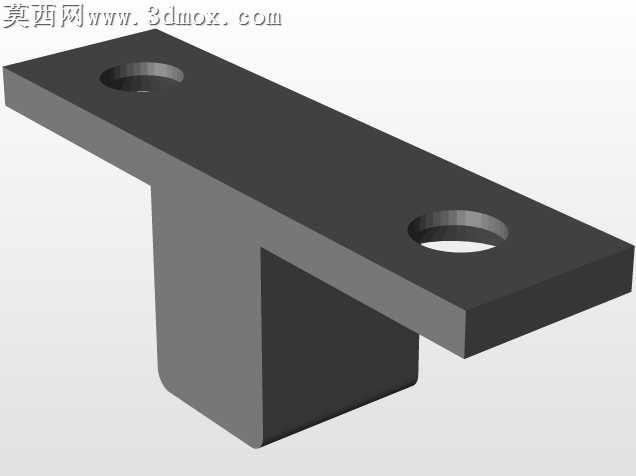

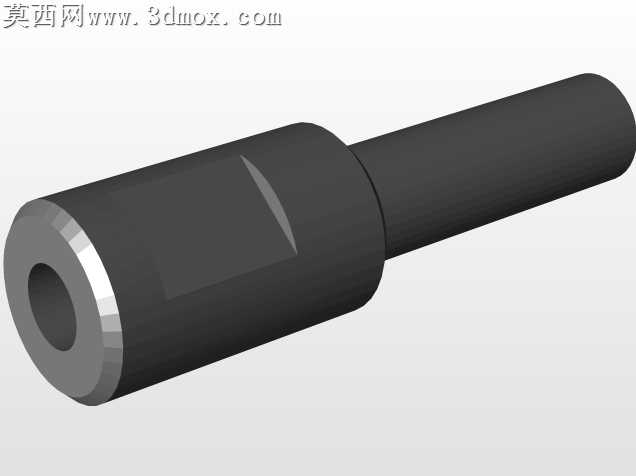

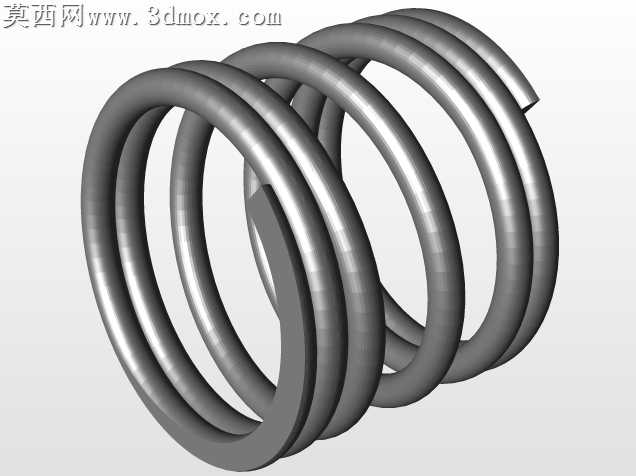

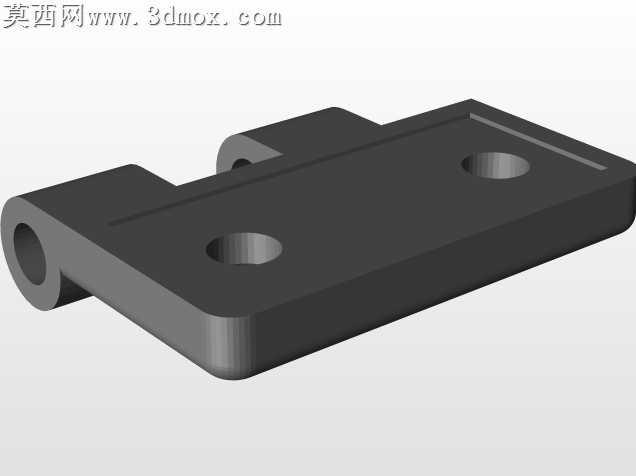

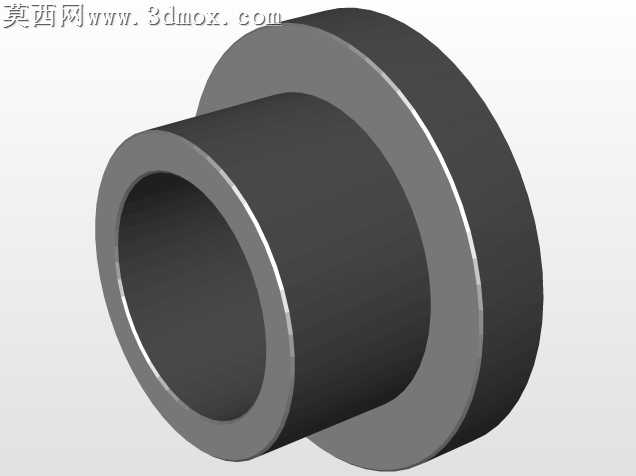

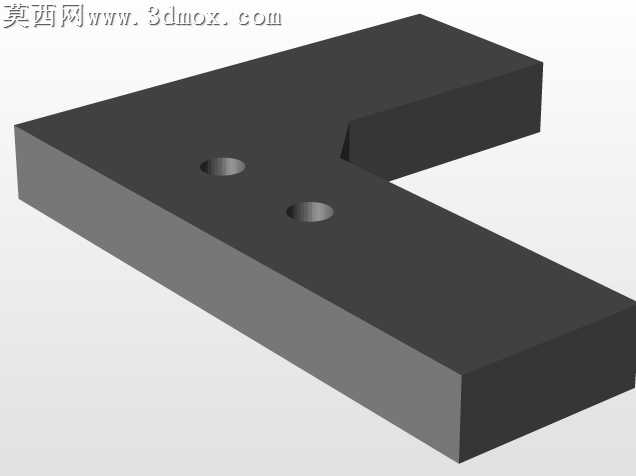

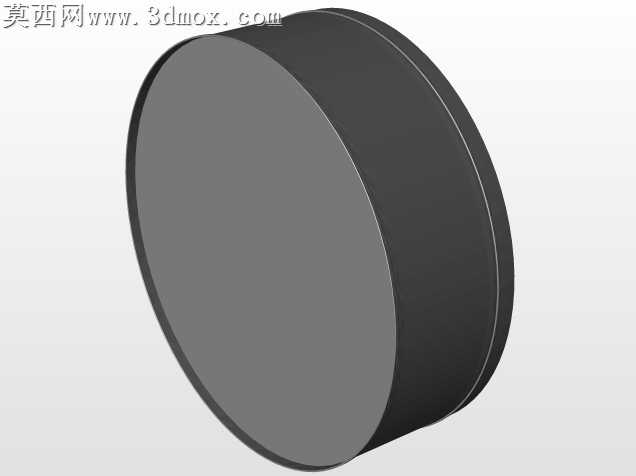

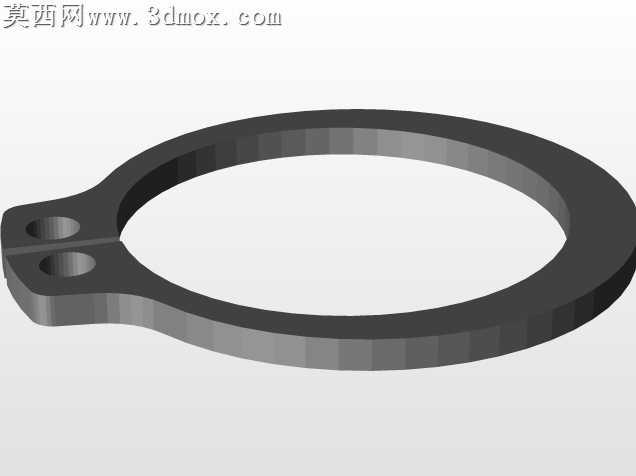

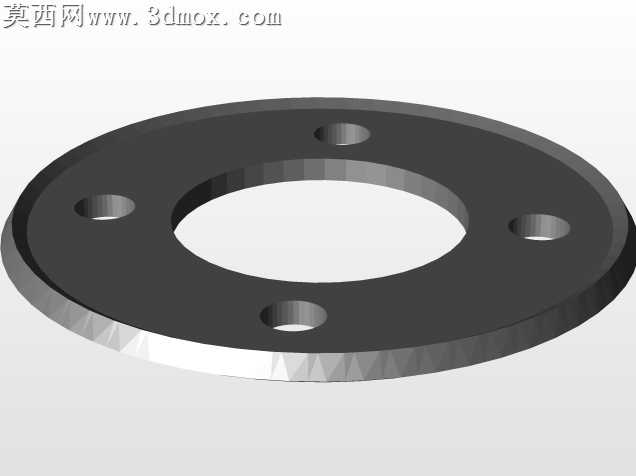

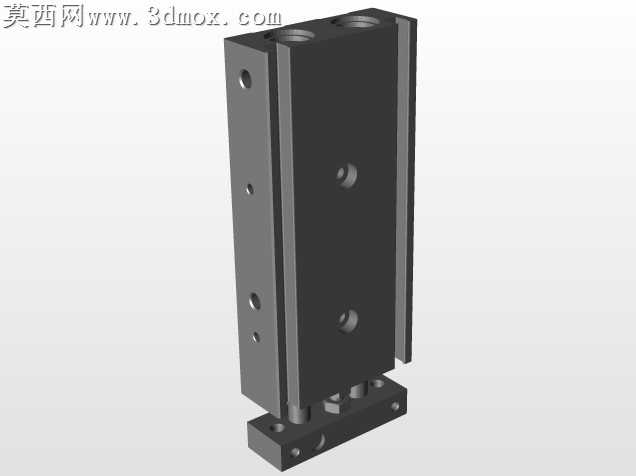

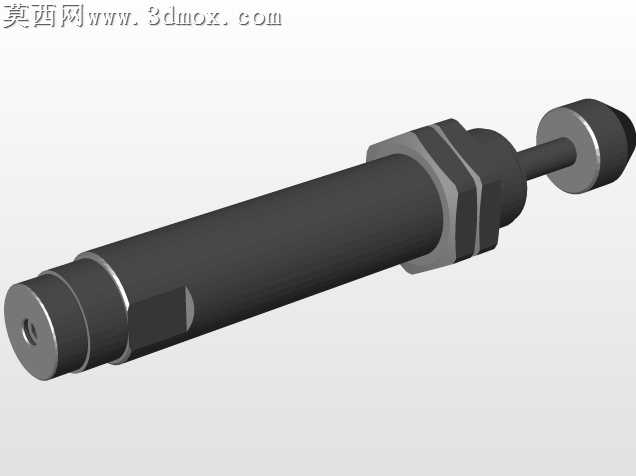

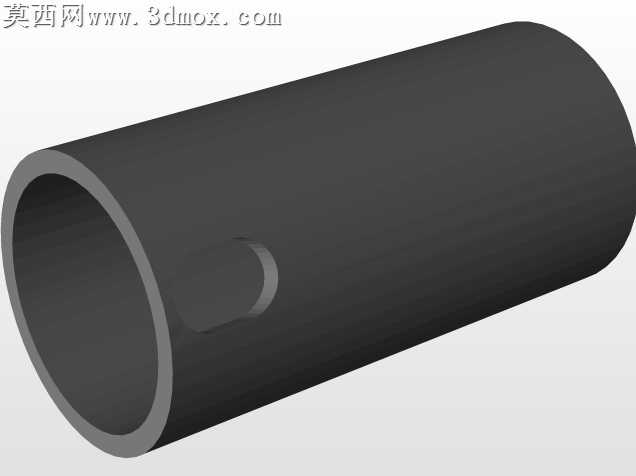

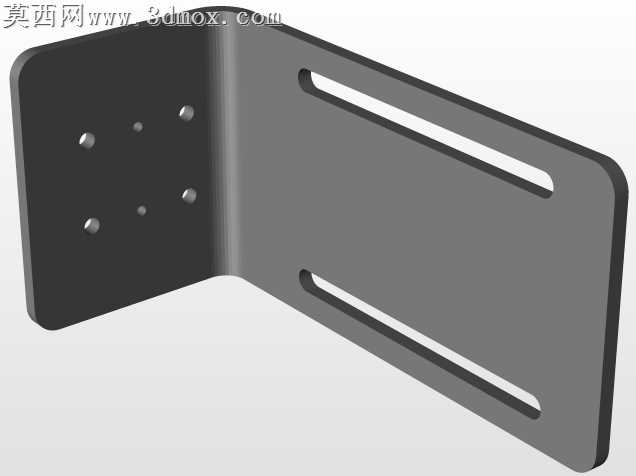

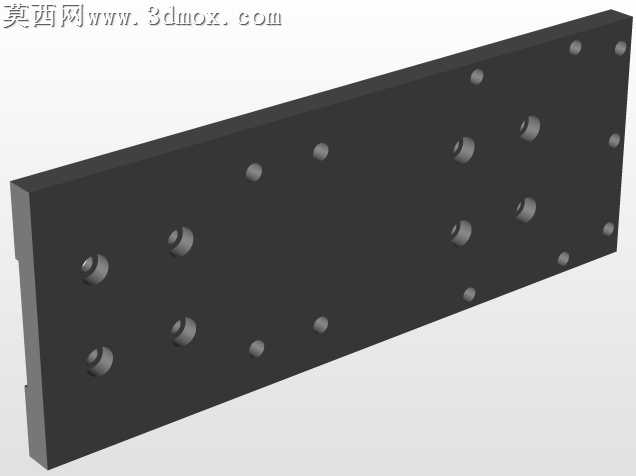

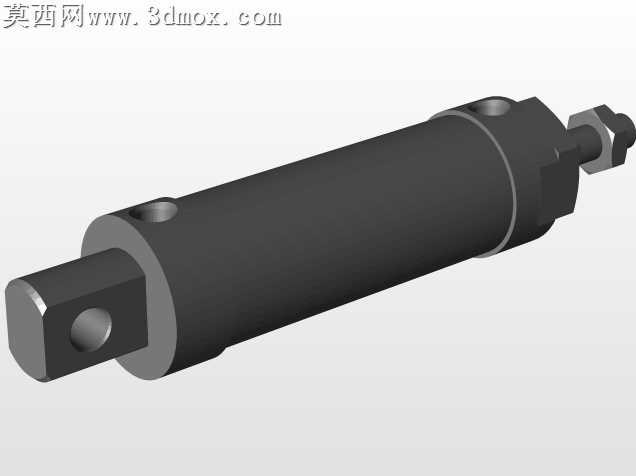

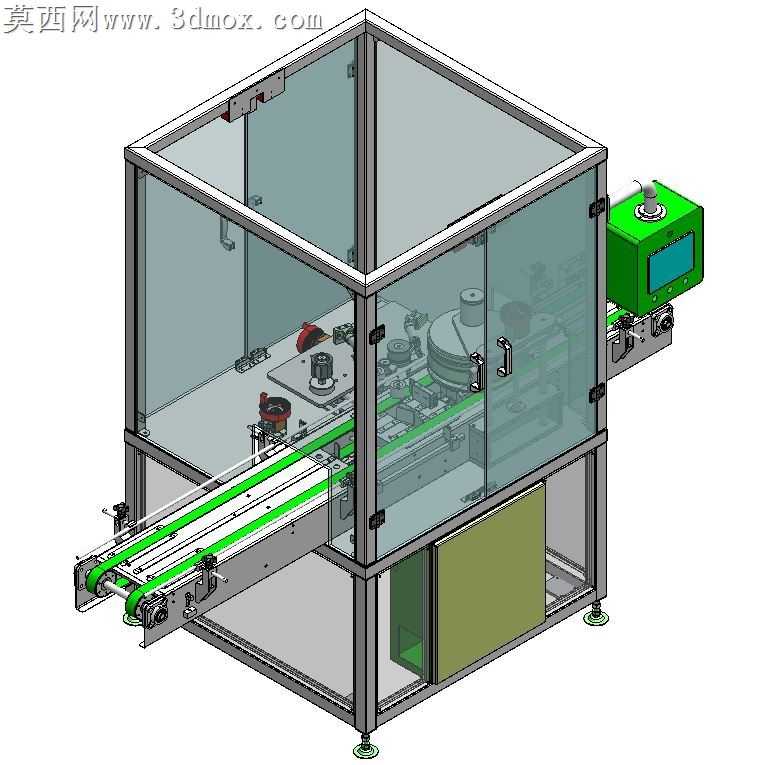

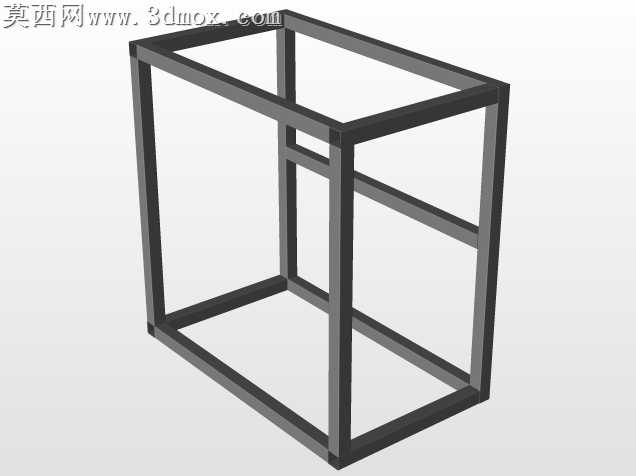

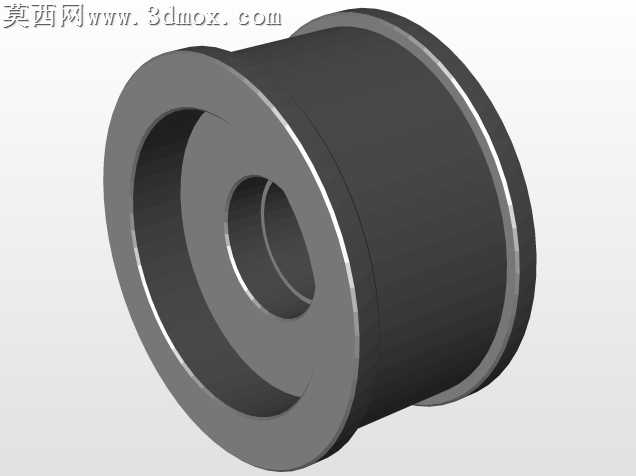

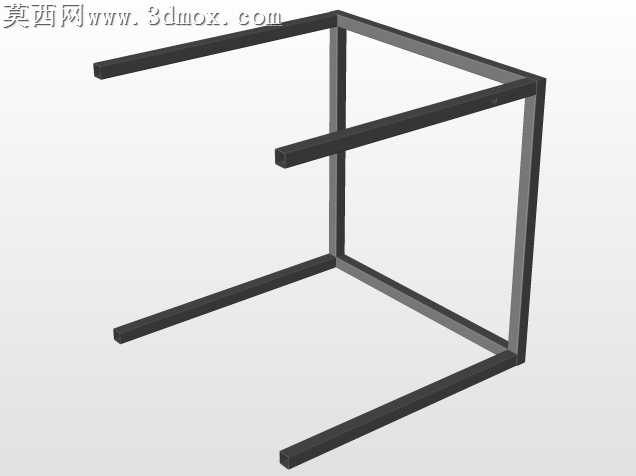

这个结构最实用的地方就是把进带、导带、张紧的功能都集成在这一个方块里，后期装配的时候直接把这个块装在机架上，接上进带辊和出带机构就能用，不用再零散装一堆导带轮，省了很多装配校准的时间，而且整个腔体是半开放的开口设计，万一真的卡带了，伸手就能进去处理，不用拆一堆零件，日常维护特别方便。之前做的分体式导带结构，装配的时候要调三个导轮的平行度，差个零点几毫米带材就跑偏，这个集成块在建模的时候就把导带杆的位置同轴度、平行度都定死了，加工出来直接装就行，对装配工人的技术要求也低了很多。
