立式包装机用钳口切割执行机构设计

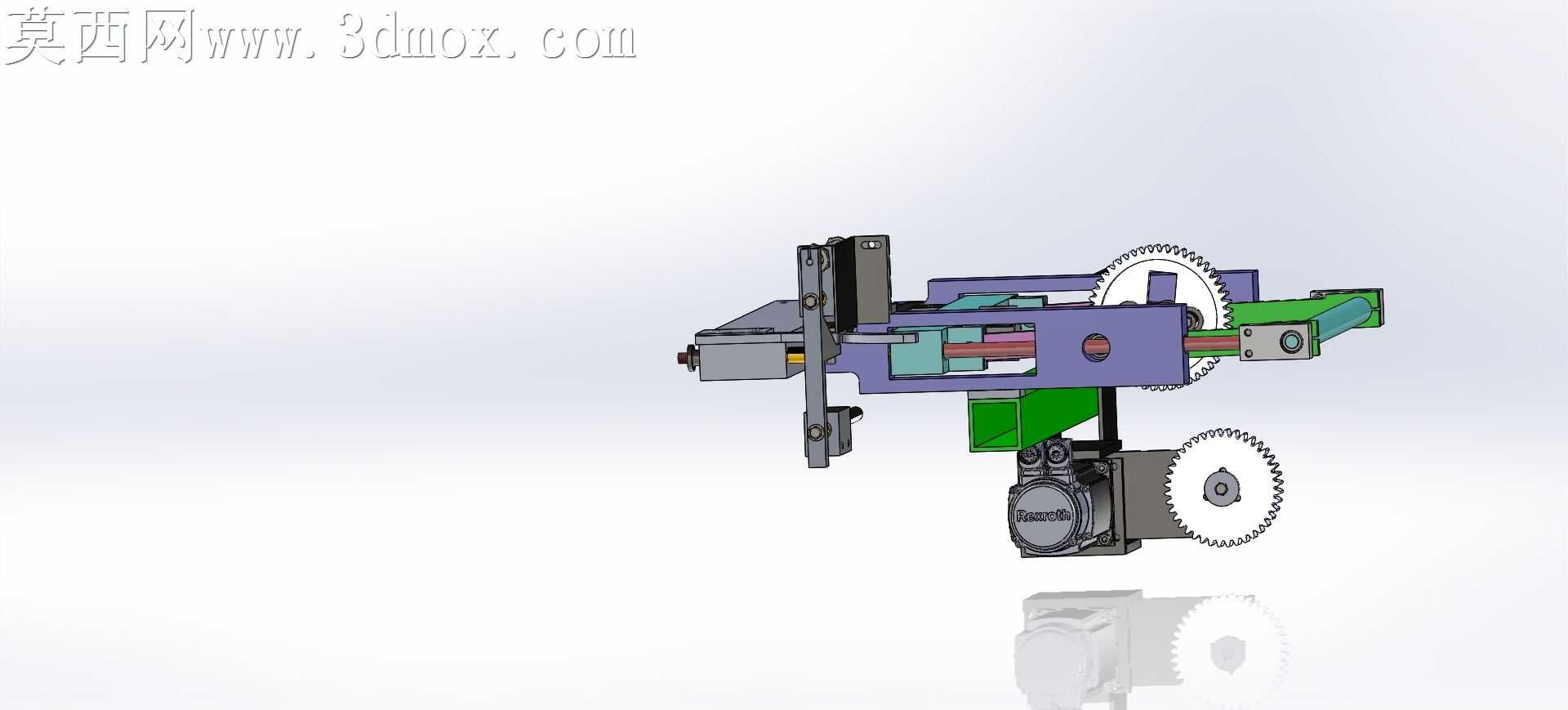

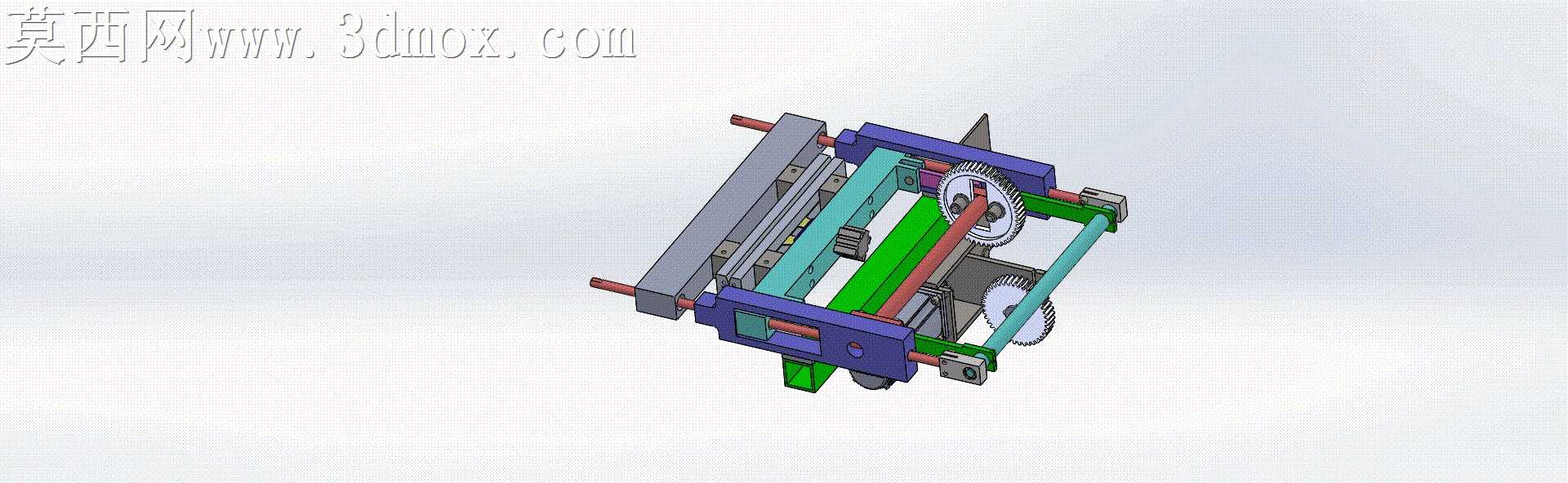

本模型为立式包装机配套的钳口切割执行机构，采用三维参数化建模方式完成整体结构搭建，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保各运动部件在预设行程内无卡滞、无碰撞。模型整体采用模块化设计思路，将动力输入单元、齿轮传动单元、连杆联动单元、钳口夹持单元、裁切执行单元做了独立分区设计，既方便后续根据不同包装规格做参数调整，也便于生产环节的零件加工与装配调试。材质渲染层面，对不同功能的零部件做了区分化材质赋予：传动齿轮采用调质钢材质表现，金属表面做了细腻的哑光金属质感处理，还原机加工零件的真实表面纹理；导向杆件采用镀铬亮面金属材质，突出杆件的高精度加工表面特性；机架支撑部分采用喷涂绿色工业漆的材质表现，还原常规包装设备的外观涂装特性；裁切刃口部分采用高硬度合金材质，做了高光刃口处理，凸显裁切部件的锋利属性。结构设计上，该机构通过齿轮组实现动力的同步传递，配合多组平行连杆保证两侧钳口的对中运动精度，确保包装膜封口裁切位置的对齐度，钳口部分集成了热封与裁切双重功能，在单次往复行程内即可完成包装端部的封口与余料切断动作，有效提升立式包装机的包装作业效率。建模过程中对所有活动铰接位置都预留了合理的装配间隙，对轴承安装位、紧固件连接位都做了细节还原，没有出现结构缺失或者特征简化过度的问题，整体结构紧凑，传动路径清晰，可直接用于包装设备的方案评审、结构优化以及教学演示场景，能够直观展示钳口切割机构的运动原理与装配关系，为同类包装执行机构的设计提供可参考的三维结构范本。
