带侧装支耳的环形连接支撑构件

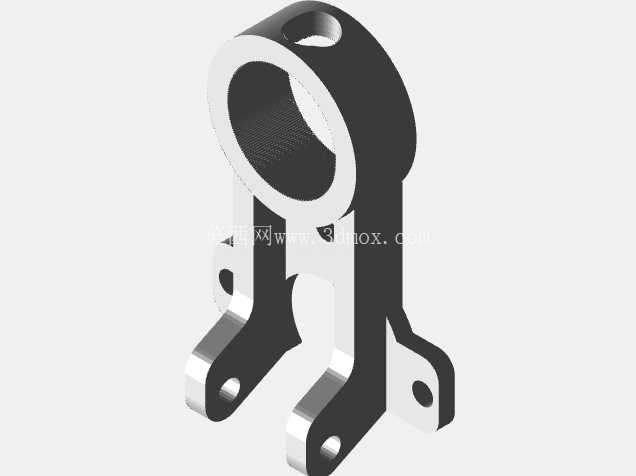

　　在中小型输送线、户外拓展装备以及轻工装配工位的结构搭建场景里，这类带侧装支耳的环形连接支撑构件是很常见的受力转接零件，它的核心作用是把圆管类主支撑轴和侧边的附属安装结构做刚性连接，替代传统的焊接抱箍，减少现场焊接的形变问题，同时保证连接位置的重复拆装精度。从结构设计逻辑来看，主体的环形通孔是核心的装配基准，内孔的加工精度直接决定了和配套圆轴的配合间隙，设计时需要根据配套轴径的公差带预留合理的配合余量，通常如果是用于静态支撑的场景会选用H7/h6的间隙配合，要是需要沿轴做小幅滑动调整的工位，则会把配合间隙放大0.02到0.05毫米，避免滑动过程中出现卡滞。

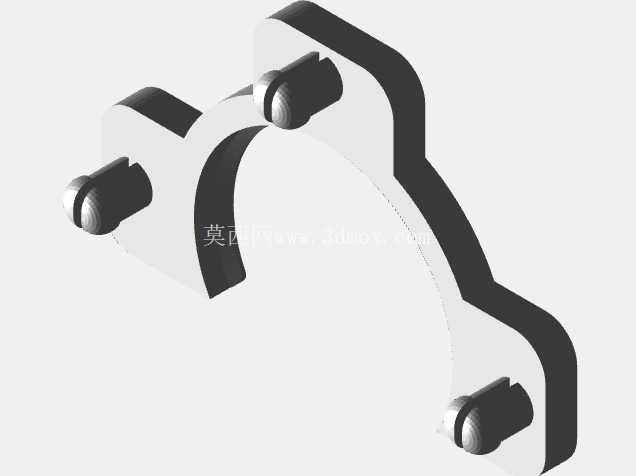

　　环形主体外侧延伸出的两个对称支耳，是整个零件的受力薄弱点，设计时特意在支耳和环形主体的衔接位置做了圆弧过渡，避免应力集中导致的断裂，支耳上的通孔是用于穿装固定螺栓的，孔位的同轴度需要控制在0.1毫米以内，不然安装时会出现螺栓无法穿入、或者锁紧后零件产生额外内应力的问题。其中一侧支耳额外延伸出的带孔安装边，是用于固定附属的限位挡片或者传感器安装支架的，这个结构的设计初衷是减少额外的转接零件，让整个支撑构件可以直接集成附属件的安装位，压缩整体装配的零件数量。

　　从安装边界来看，环形主体的外径尺寸需要匹配安装位置的空间余量，两个下支耳的开孔中心距要和配套的安装基座孔位完全对应，侧装边的孔位则需要和待固定的附属件安装孔对齐，设计建模时需要先确认所有安装点的相对位置公差，避免出现装配干涉。这类零件通常采用铸造工艺做毛坯成型，之后再对环形内孔、支耳安装孔做精加工，建模时需要预留足够的加工余量，内孔的单边加工余量控制在1.5到2毫米，安装孔的位置如果是铸造成型的毛坯孔，余量留1毫米即可，如果是直接钻孔成型则不需要预留毛坯孔。

　　实际使用中，这类构件经常被用在需要调整安装高度的支撑结构上，松开环形部分的锁紧螺栓就可以沿着圆轴上下滑动调整位置，到达指定高度后锁紧螺栓即可完成固定，侧装的支耳可以用来挂装工具、固定行程开关或者安装防护挡板，在户外拓展装备的结构里，这类零件还可以作为管件之间的转接支撑，承受横向的拉力和纵向的压力，设计时通过有限元校核可以发现，支耳和环形主体的过渡圆角半径不能小于3毫米，否则在承受极限载荷时很容易在过渡位置出现应力开裂。建模过程中需要注意环形端面的平面度要求，因为端面会和配套的锁紧垫片接触，如果平面度超差，锁紧后会出现受力不均的情况，长期使用容易出现松动。另外支耳的厚度需要根据额定载荷计算，通常在静态支撑场景下，8毫米厚的碳钢支耳可以承受不超过500牛的垂直载荷，如果是有冲击载荷的使用场景，需要把支耳厚度增加到10到12毫米，同时把过渡圆角进一步加大。整个零件的外形没有多余的装饰结构，所有的结构特征都是为了满足装配和受力需求，没有冗余设计，这也是工业支撑类零件的典型设计特点，每一处倒角、每一个圆角、每一个孔位都有对应的工程作用，不存在为了外观添加的无效特征。
