定制AJB多槽定位锯缝工装结构

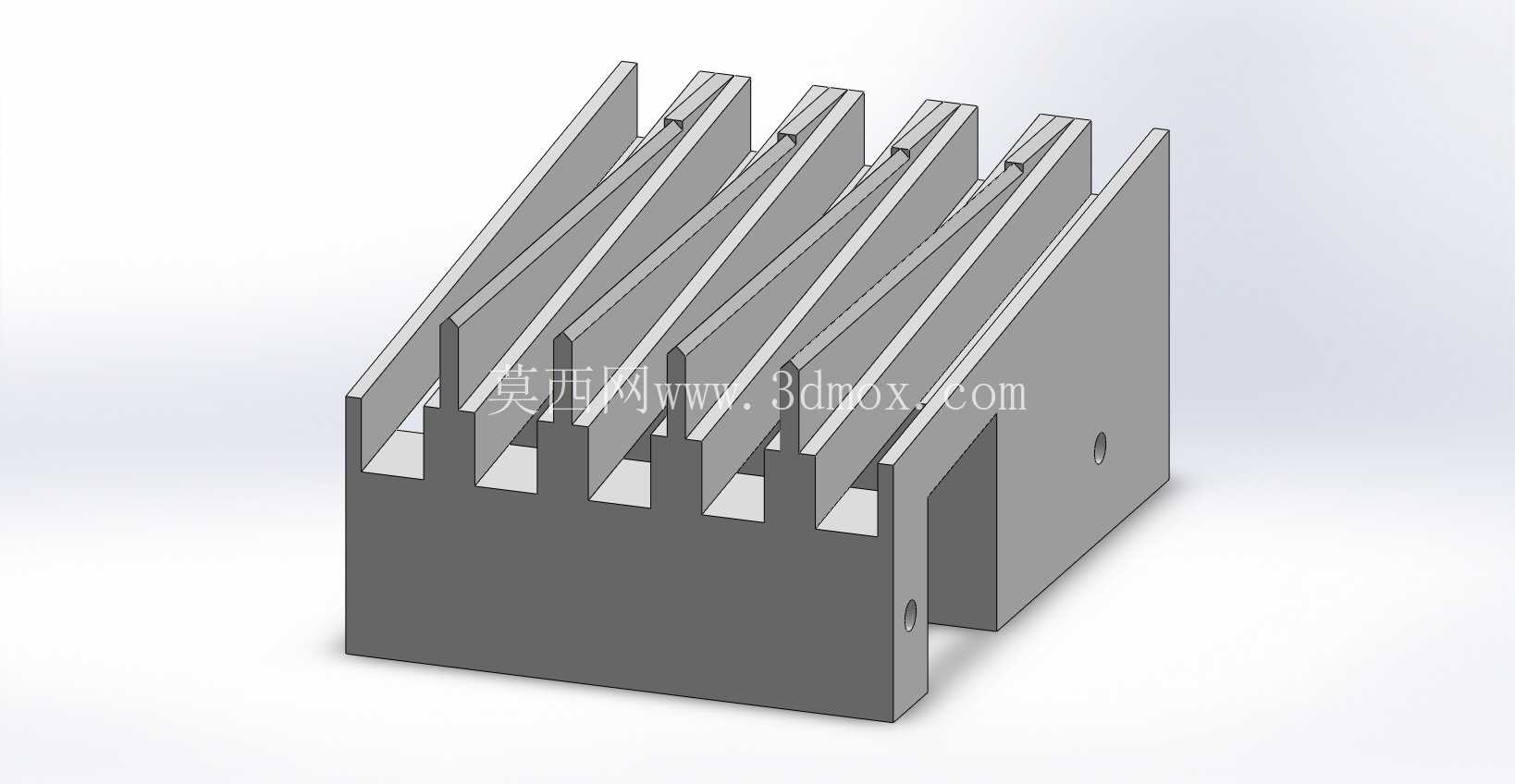

　　在批量铸件的锯切加工工序里，这类多槽锯缝结构是定位工装的核心组成部分，主要承担铸件进给过程中的导向、分料以及锯切行程避让的作用，常见于有色合金压铸件的后处理锯切工位，适配自动化锯切设备的连续上料作业场景。从结构设计逻辑来看，整体采用一体式块状基座搭配等距排布的斜向隔片结构，基座部分预留了两个侧向安装孔，用于和锯切设备的进料导轨基座做锁附固定，安装孔的位置做了沉台处理，避免锁附螺栓突出基座平面影响工件进给的顺畅度，基座底部做了直角让位缺口，能够适配设备台面上的凸台定位结构，安装时不需要额外做垫板调整，直接贴合基准面锁附即可完成定位，重复安装的位置精度可以控制在0.05mm以内，满足批量加工的定位一致性要求。

　　上部的斜向隔片采用等间距排布，隔片的倾斜角度和锯片进给方向保持平行，相邻隔片之间的槽宽对应待加工铸件的肋位厚度，工件上料时可以直接顺着隔片的导向斜面滑入定位槽，不需要额外做对位调整，隔片的顶端做了小角度倒角处理，避免工件上料时和隔片边缘发生磕碰刮伤铸件表面，隔片的厚度经过受力校核，在锯切过程中承受工件侧向挤压力时不会发生形变，同时槽内预留了足够的排屑间隙，锯切产生的金属碎屑可以顺着斜槽自然滑落，不会在槽内堆积造成工件定位偏移。

　　设计过程中需要重点考量几个边界条件：首先是隔片的间距公差，必须和待加工铸件的对应肋位尺寸做间隙配合，单边间隙控制在0.1-0.15mm之间，间隙过大会造成工件定位偏移，锯切位置超差，间隙过小则会导致工件卡滞，无法顺畅进料；其次是隔片的高度，需要高于工件定位基准面至少15mm，保证工件在锯切进给过程中不会发生侧翻，同时隔片顶端不能超过锯片的最低行程位置，避免锯片切削到工装本身造成刀具损坏；另外基座的整体平面度需要控制在0.02mm以内，安装后和设备进料导轨的平行度公差不超过0.03mm/m，否则会导致工件进给过程中出现偏载，加剧锯片的磨损。

　　从实际使用场景来看，这类结构主要适配铝合金压铸件的浇口、飞边锯切工序，相比传统的平面定位工装，多槽隔片结构可以同时实现多件工件的并排定位，单次进给可以完成多件工件的锯切加工，大幅提升单工位的加工效率，同时斜向的槽体设计可以让锯切过程中的切削力顺着隔片的排布方向传递到基座，不会对工件造成额外的夹持变形，尤其适合薄壁类压铸件的加工定位，避免夹持力过大造成的工件形变报废。结构的材质选择一般会采用45号钢做整体调质处理，隔片的工作面做淬火硬化，硬度达到HRC45-50，提升长期使用的耐磨性能，隔片和基座的衔接位置做了圆角过渡，避免应力集中造成的隔片断裂，延长工装的整体使用寿命。在建模过程中需要重点关注隔片的拔模角度，因为这类工装本身如果采用铸造工艺做毛坯加工，隔片位置需要预留合理的拔模斜度，后续精加工时再去除拔模余量保证工作面的尺寸精度，同时安装孔的位置需要和设备的安装孔位做匹配校核，避免出现安装干涉的问题，侧向的让位缺口尺寸需要对应设备台面的定位凸台做公差匹配，保证安装时的定位精度。
