工业夹持用弧形槽夹子支架结构设计

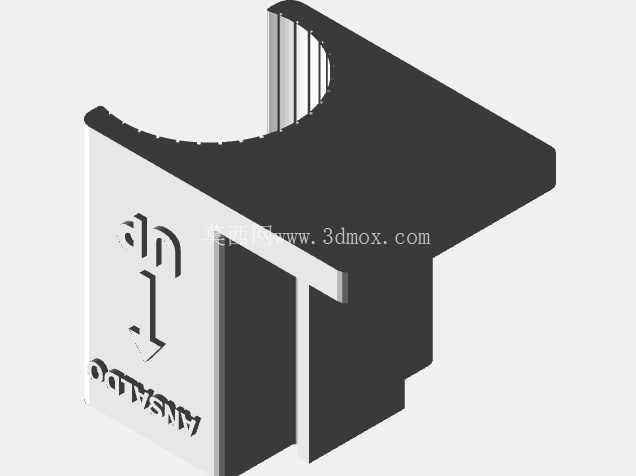

　　在工装夹具、生产线辅助定位、小型设备模块化安装场景中，这类带弧形夹持槽的支架构件是很常见的连接支撑单元，日常做产线改造、工装搭建设计时经常会用到这类结构，它的核心作用是在不破坏被夹持件表面的前提下，实现杆件、管状件与安装基面的快速固定，同时承担垂直方向的载荷传递，避免被夹持件出现径向窜动或者轴向滑移。从结构设计逻辑来看，这个支架采用了一体成型的块式主体，没有额外的拼接焊缝或者紧固件连接位，整体刚性表现更好，在承受侧向夹持力的时候不会出现拼接位的应力集中问题。

　　主体一侧的弧形开口槽是核心的功能位，槽的弧度匹配常见的圆截面杆件外径，槽口边缘做了微小的倒角处理，一方面是安装时可以起到导向作用，方便杆件快速卡入槽内，另一方面也能避免锐边划伤被夹持件的表面镀层，在需要频繁拆装调整的工位上，这种倒角设计能减少装配时的对位时间，降低操作工人的装配难度。支架的垂直安装面做了平整化处理，安装时可以和基面完全贴合，不需要额外加调整垫片就能保证安装垂直度，垂直面和水平支撑面之间做了直角过渡的加强结构，过渡位置没有留应力集中的尖角，而是做了小圆弧过渡，在承受偏载的时候，应力可以沿着圆弧面均匀分散，不会在转角位置出现断裂隐患。从安装边界来看，这个支架的整体轮廓属于紧凑型设计，水平方向的延伸长度刚好覆盖弧形槽的受力范围，不会占用过多的安装空间，在空间局促的工装板、设备侧壁安装位上也能布置，垂直方向的高度预留了足够的夹持行程，当被夹持的杆件卡入弧形槽后，支架的底部支撑边可以托住杆件的下侧，配合上方的压块（这个支架本身是固定基座部分，需要配合对应的压盖完成锁紧）就能实现完全的抱紧固定。

　　实际应用中，这类支架常被用在气动管路的固定、传感器安装杆的支撑、小型操作台的杆件连接位置，相比传统的环形抱箍支架，这种单侧开口的结构拆装效率更高，不需要把杆件从端部穿入，直接从侧方卡入就能完成预装，在设备维护、管路改线的时候，可以不用拆卸整条管路上的其他元件，单独调整这个位置的固定点就能完成移位，大幅降低维护的工作量。设计的时候特意把主体的壁厚做了等厚处理，不管是采用机加工方式制作，还是采用铸造、3D打印方式做样件，都能保证成型后的变形量控制在很小的范围，不会因为壁厚不均出现冷却收缩变形或者加工应力变形。

　　支架侧面预留的标识位是用来做安装方向标记的，现场装配的时候工人可以通过标识快速判断安装方向，避免装反导致弧形槽的受力方向不对，影响夹持稳定性。在载荷承受方面，这个结构的垂直载荷主要由底部的水平支撑边承担，侧向的夹紧力由弧形槽的两侧壁承担，受力路径非常清晰，没有多余的传力环节，当被夹持件受到垂直方向的冲击力时，力会直接通过支架主体传递到安装基面，不会在支架内部形成额外的弯矩。做结构校核的时候需要重点关注弧形槽根部的剪切应力，以及安装面连接孔位的拉应力，这个设计里把连接孔位布置在远离弧形槽的实体位置，避免孔位削弱夹持位置的结构强度，同时孔位周边做了局部的加厚处理，锁紧紧固件的时候不会出现压溃问题。在不同的应用场景下，这个支架可以根据被夹持件的直径调整弧形槽的弧度尺寸，也可以根据安装空间的大小调整整体的长宽高比例，核心的结构逻辑保持不变，就能适配不同的载荷需求，比如在轻型的传感器安装场景下，可以适当减小壁厚降低整体重量，在重型的管路支撑场景下，可以加大过渡圆弧的半径，提升整体的抗冲击性能。
