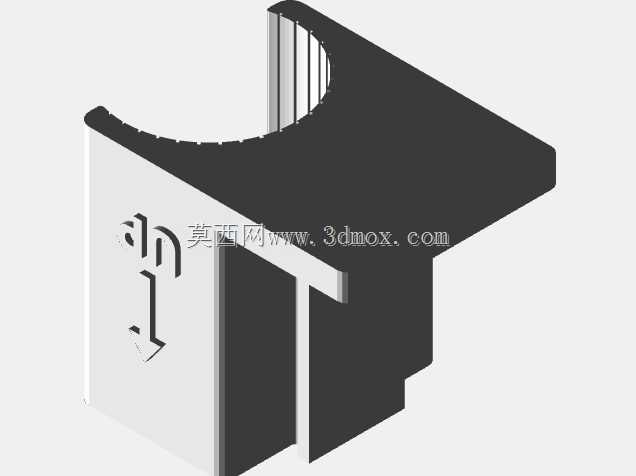

在低压配电、小型工控电源的组装场景里,这类夹持支架是用来固定小型电源变压器本体的配套结构件,很多桌面式电源模块、板载隔离变压器的安装位没有预留标准螺孔,就需要靠这类卡扣式支架完成卡位固定,避免变压器在设备受振动时出现移位、引脚脱焊的问题。从结构上看,这个支架采用单侧开口的弧形卡位设计,弧形面的曲率是匹配常见小型EI型、环形电源变压器的外壳弧度做的,卡位边缘做了微小的倒边处理,安装时不会刮伤变压器的绝缘漆层,支架的垂直立面是安装基准面,上面预留的箭头标识是用来提示安装对位方向的,要注意实际打印生产时需要将模型旋转180度,保证安装基准面的平面度符合装配公差要求,避免出现安装后支架歪斜、卡位不紧的情况。
设计这类支架的时候,首先要考虑的是夹持力的平衡,弧形卡位的开口尺寸要比变压器对应位置的外径小0.2-0.3mm,依靠材料本身的微量形变产生抱紧力,既不会因为过盈量太大导致装配困难,也不会因为间隙过大出现松脱;垂直安装面的厚度要根据实际使用的材料调整,如果是用PLA等3D打印材料制作,壁厚设置在2.5mm以上就能满足常规场景的强度需求,如果是批量注塑生产,壁厚可以控制在1.8mm左右,同时在立面和弧形卡位的衔接位置做圆角过渡,减少应力集中,避免长期受抱紧力作用出现开裂。
安装边界方面,这类支架的垂直立面需要贴合设备内部的安装钣金或者PCB板的安装面,立面底部的凸台结构是用来做高度定位的,保证变压器安装后引脚和PCB板的焊盘高度匹配,不会出现引脚过长顶到板上其他元件、或者引脚过短焊接不牢的问题;弧形卡位的高度覆盖变压器本体高度的三分之一到二分之一即可,不需要完全包裹,既节省材料,也能给变压器预留足够的散热空间,避免工作时热量堆积影响绝缘寿命。实际应用中,这类支架除了固定电源变压器,也可以用来夹持同直径的电容、小型电感等圆柱形电工元件,只需要根据被固定件的直径调整弧形卡位的曲率即可,支架本身没有多余的冗余结构,整体占用的安装空间很小,适合在空间紧凑的小型电源设备、嵌入式工控板内部使用。
做结构验证的时候,要重点测试支架在持续振动环境下的抱紧可靠性,比如模拟设备运输过程中的振动频率,测试支架是否会出现松脱、卡位变形的情况,同时要验证安装后变压器的引脚对位精度,保证批量组装时不需要额外调整就能顺利完成插件焊接,减少产线的装配工时。另外,支架的安装面没有预留固定螺孔,实际使用时可以根据安装场景选择双面胶粘接、热熔胶固定或者在安装面额外打孔用螺丝锁紧,适配不同的装配需求,对于需要经常拆卸维护的场景,可以在弧形卡位的开口侧增加一个小的卡扣凸点,进一步提升夹持的可靠性,避免维护过程中触碰导致支架脱落。
