手动液压搬运手推车结构设计三维作品

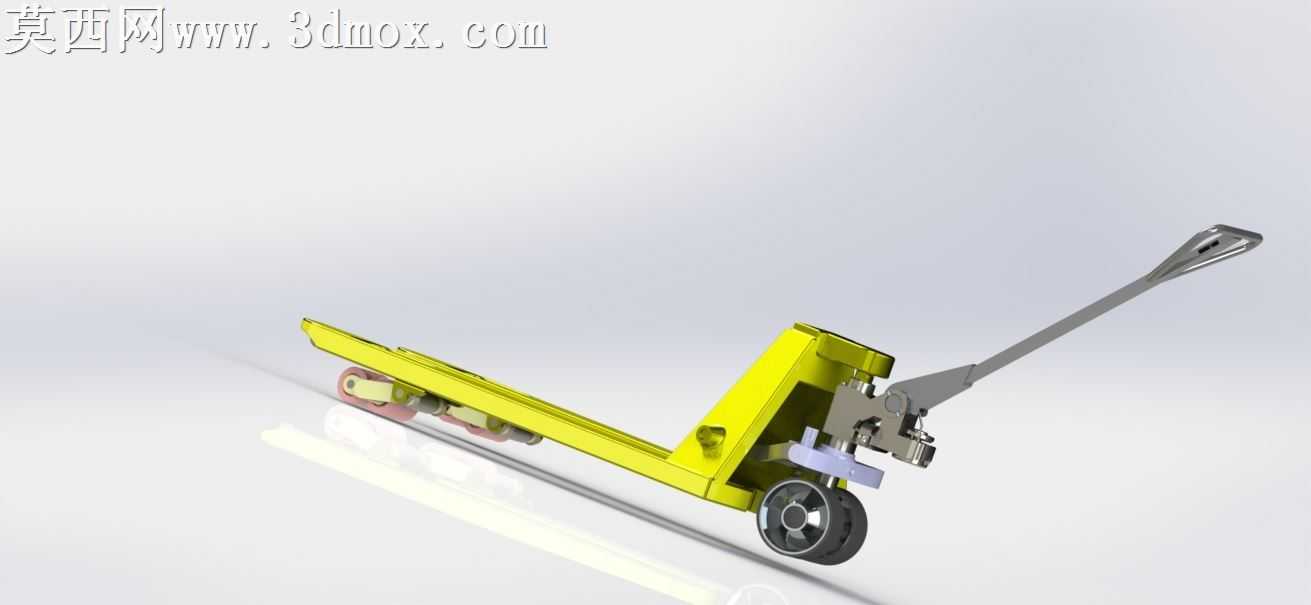

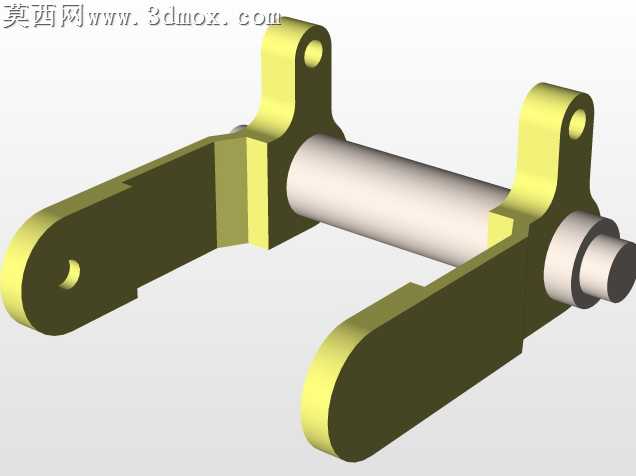

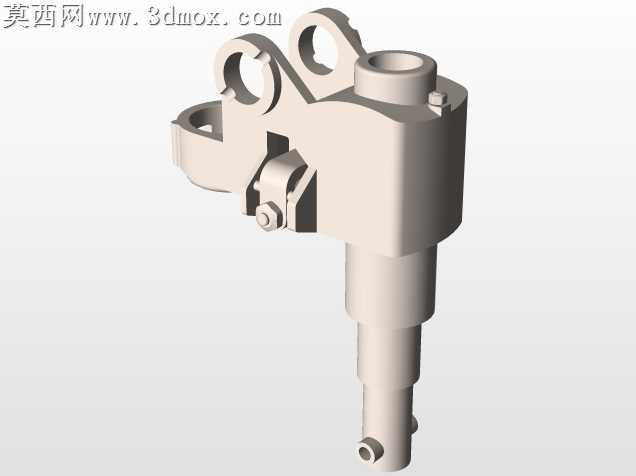

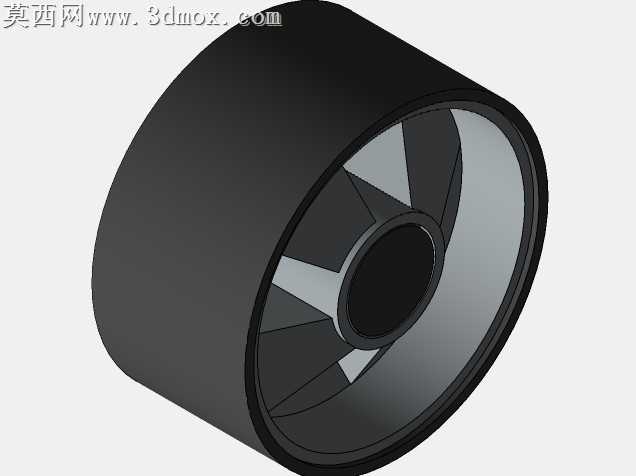

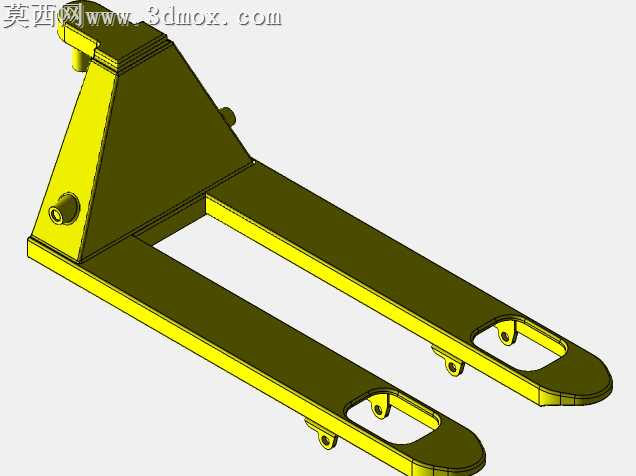

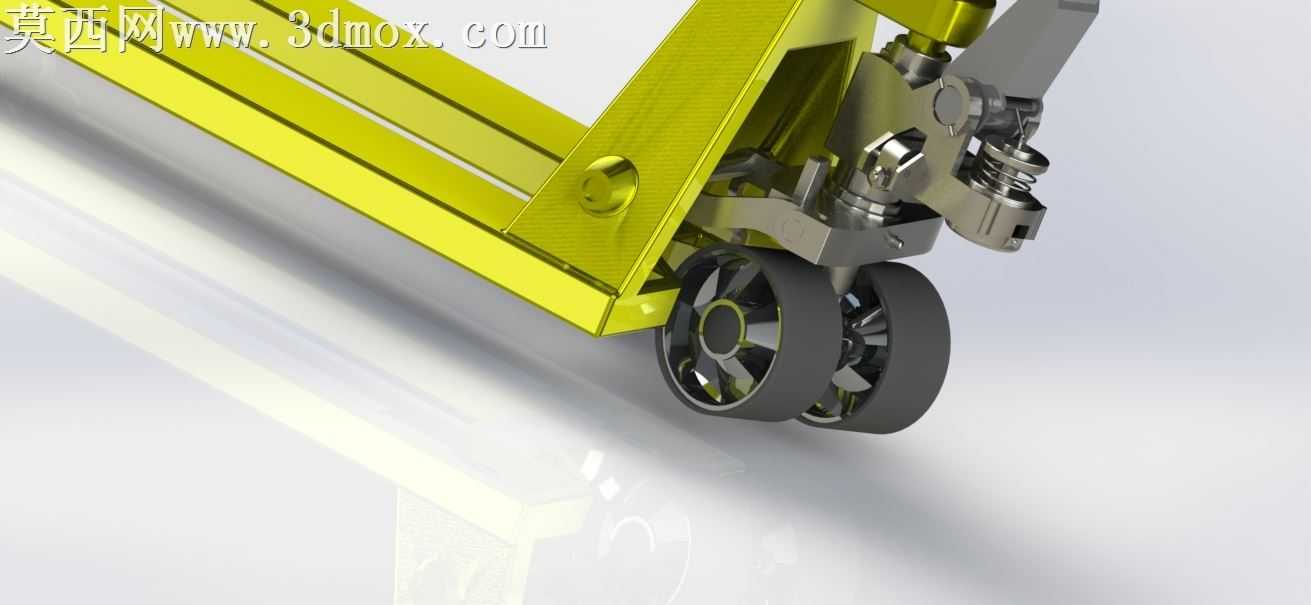

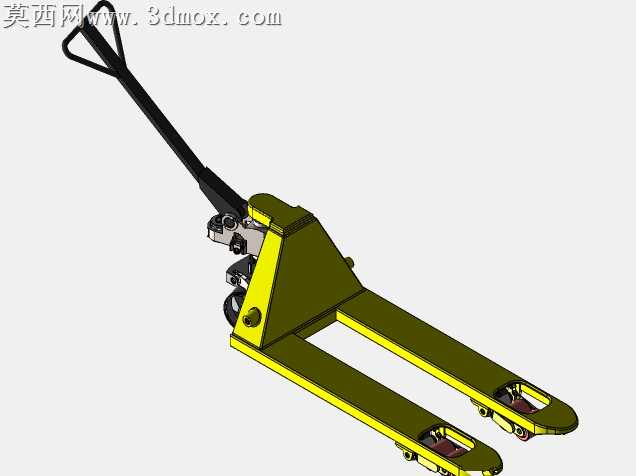

做这个手推车模型的时候，我特意从装配逻辑视角切入，没有一开始就急着拉实体，而是先把实际使用里的受力场景拆解开——毕竟手动液压搬运车最核心的就是承重状态下的结构可靠性，还有轮组转向的灵活性，要是建模的时候只做外观壳子，装起来肯定会出现配合干涉，实际参考价值就没了。先捋货叉部分的结构，一开始想把叉臂做薄点显得轻巧，但算上额定承重的受力分布，叉臂靠近液压单元的位置必须做加厚的过渡圆角，不然现实里这个位置最容易出现应力集中开裂，所以特意把叉臂的型材截面做了渐变处理，靠近连接端的壁厚比前端厚2mm，侧面的加强筋没有做满整个叉臂长度，只在受力集中的三分之二段布置，既不会额外增加太多自重，也能保证承重时的形变控制在合理范围。然后是最费功夫的前轮组和液压顶升机构的配合，一开始把转向架的旋转轴和液压柱塞的连接座做在了同一水平面上，装配的时候发现转向时轮架会蹭到柱塞的密封座，反复调整了三次连接座的偏移量，把转向轴的位置往货叉前端挪了8mm，同时给轮架的上边缘做了15度的避空斜角，就算轮组转到最大角度，也不会和液压单元的外壳发生剐蹭。前轮用的是双轮并排结构，一开始两个轮子的间距留得太窄，过地面小缝隙的时候容易卡滞，后来把轮距调整到刚好比常见的地坪伸缩缝宽3mm，轮面做了微弧的曲面，不是完全的圆柱面，转向的时候阻力会小很多，轮芯的轴承位特意留了标准的配合公差，装配的时候轴和轴承内圈是过渡配合，外圈和轮芯是过盈配合，和真实的装配要求完全对应。液压单元的外壳没有做光滑的大平面，而是在侧面加了冲压成型的加强凹槽，既还原了真实钣金件的工艺特征，也能让外壳在承受油压的时候不容易鼓胀变形，泄压手柄的位置特意做了人体工学的弯折角度，握把处的曲面做了防滑的纹理凹凸，不是光溜溜的圆柱。材质调试的时候，货叉部分用了饱和度偏高的亮黄色金属漆，特意加了细微的金属颗粒质感，不是死板的纯色，轮组用了带轻微磨砂感的黑色橡胶材质，液压单元的金属部件做了镀镍的亮面效果，光影调试的时候特意把主光源打在轮组和液压机构的连接位置，把弹簧、销轴这些小零件的结构层次都照出来，阴影做了软边处理，不会显得生硬。整个模型没有做多余的装饰结构，所有的凸起、凹槽、连接位都是对应实际功能来的，不管是拿来做仓储设备的方案演示，还是做手动液压搬运车的结构教学参考，都能清晰看到每个部件的配合关系，不会出现看不懂结构连接逻辑的问题。
