钣金结构电子设备内置安装固定支架

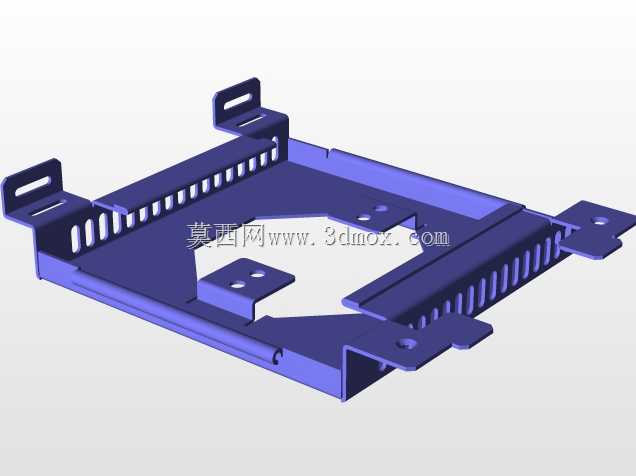

这款钣金支架主要应用于台式计算机、工业工控主机等电子设备内部，承担硬件模块的承载固定功能，日常装机、设备硬件升级、工控机箱定制改造场景中都会用到这类结构件，用来替代原厂缺失或损坏的安装托架，也可适配非标准尺寸的硬件加装需求。从结构设计来看，整体采用一体化钣金冲压折弯成型，没有多余的拼接焊缝，主体承托面做了下沉式限位设计，能避免放置其上的硬件模块出现横向滑移，边缘的翻边结构既提升了整体钣金件的结构刚性，减少薄板材受力后的形变概率，也能遮盖板材裁切后的锋利毛边，避免装配时划伤线材或是操作人员。支架两侧排布的长条状散热通槽，是在保证结构强度的前提下做的镂空处理，既可以降低支架整体重量，也能让硬件工作时产生的热量通过槽位快速流通，避免热量在支架与硬件接触面堆积，影响硬件运行稳定性。支架上预留的多组不同规格安装孔位，分别对应硬件模块的固定螺孔、机箱内部的安装点位，部分腰型孔的设计可以抵消一定的加工公差，降低装配时的对位难度，哪怕钣金冲压时孔位存在微小偏差，也能通过腰型孔的调节余量完成顺利装配。伸出的几处折弯安装耳，是用来将整个支架固定在机箱内部的预装螺柱上，安装耳的弯折角度经过精准计算，能保证支架安装后整体保持水平状态，不会出现倾斜导致硬件安装错位的问题。设计这类钣金支架时，首先要确认待承载硬件的外形尺寸与安装孔位坐标，预留足够的硬件放置空间，避免硬件边缘与支架侧壁产生干涉，其次要核算板材厚度对应的折弯系数，保证每一处折弯的尺寸精度都控制在装配公差允许范围内，还要考虑装配时的操作空间，预留出螺丝刀拧动固定螺丝的操作间隙，避免出现螺丝无法顺利拧紧的问题。支架的整体安装边界要适配机箱内部的预留安装位，不能与机箱内已有的主板、电源、线材等部件产生位置冲突，边缘的圆角处理也能避免装配过程中刮伤机箱内部的线材绝缘层，降低设备运行的短路风险。
