外密封组固定装置结构设计

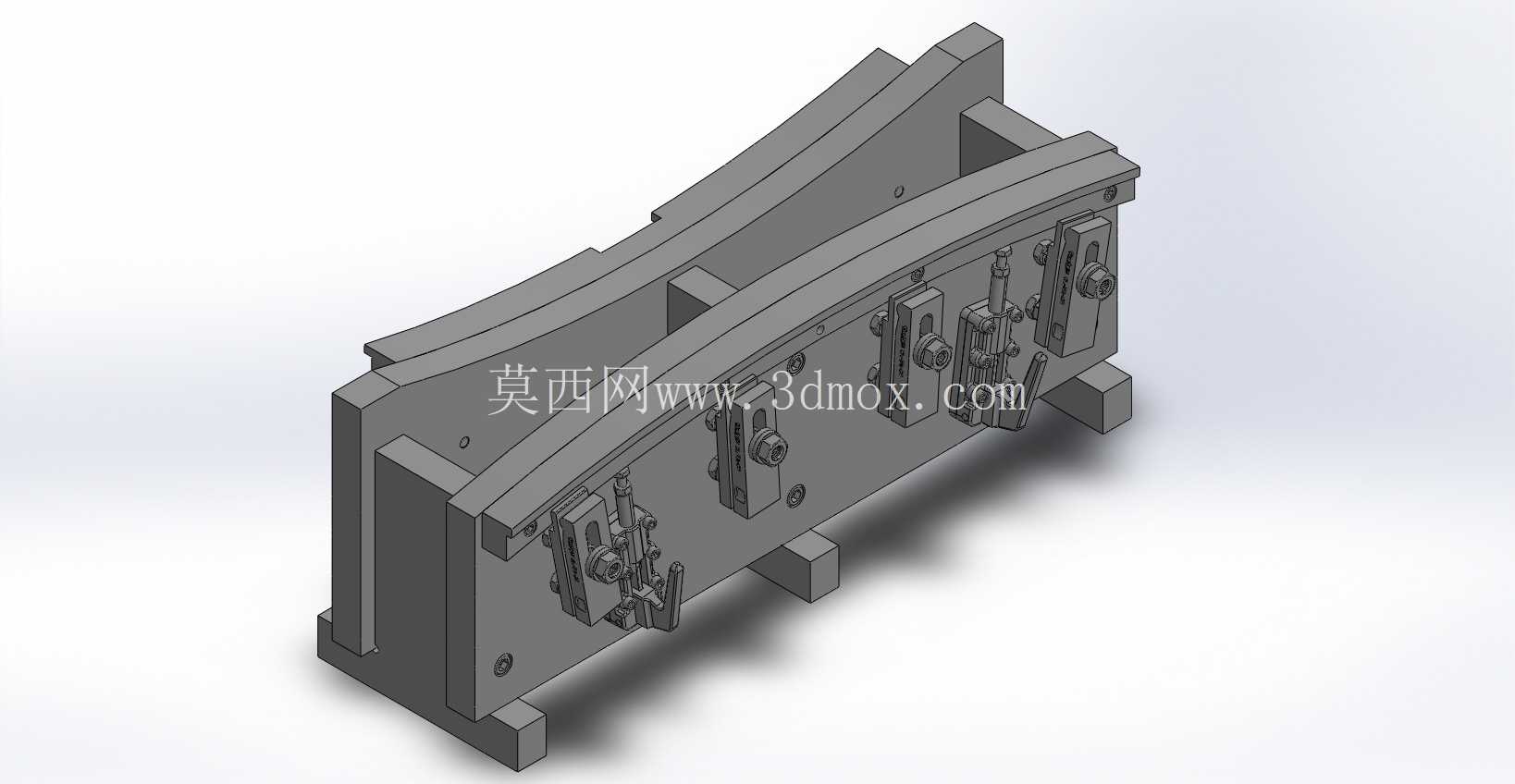

　　这套外密封组固定装置，主要面向铸造生产线上的密封件装配、定位以及后续加工工序的夹持需求，在压铸、重力铸造等涉及密封组件预装的工位中应用广泛。在实际铸造生产流程里，外密封件的装配精度直接影响后续铸件合模的密封性，一旦密封组定位偏移，很容易出现铸件飞边、漏液甚至报废的问题，这套固定装置就是为了解决密封组预装过程中定位不准、夹持易变形的痛点而设计的。从结构设计逻辑来看，装置采用双侧对称的夹持布局，主体支撑框架采用一体化的折弯焊接结构，减少了拼接件带来的装配累积误差，框架上的安装孔位全部采用同轴度公差管控，保证两侧夹持机构的运动平行度。

　　夹持端采用了可调式的压块设计，压块接触密封件的面做了仿形处理，完全贴合外密封组的外轮廓曲面，避免硬夹持造成密封件橡胶层的压伤变形，同时压块背后设置了微调螺杆，可以根据不同批次密封件的尺寸公差做±2mm的行程调整，适配一定范围内的规格偏差。装置的安装边界设计充分考虑了现有铸造生产线的工位预留空间，整体宽度控制在420mm，长度方向尺寸为680mm，高度方向不含操作手柄的尺寸为310mm，可以直接固定在现有工位的标准T型槽工作台上，不需要对原有工作台做额外的打孔改造，底部的安装腰型孔预留了15mm的位置调整量，方便现场安装时的对位校准。

　　在功能特性上，这套装置除了基础的夹持固定功能，还集成了密封组预装的定位基准，框架上设置的两个定位销正好对应密封组本体上的工艺孔，工人放置密封件时只需要将工艺孔对准定位销放入，就能保证密封件的位置精度在0.1mm以内，不需要额外的找正步骤，能有效缩短单工位的操作时间。夹持机构的驱动采用手动快速夹钳搭配弹簧缓冲结构，夹紧力可以通过夹钳上的调节螺母调整，既保证夹持过程中密封件不会移位，又不会因为夹紧力过大导致密封件变形。在实际使用场景中，这套装置除了用于密封组的预装夹持，还可以配合后续的气密性检测工序，装置框架上预留了检测接头的安装位，不需要二次装夹就能完成密封件的预装和气密性初检，减少了工件周转带来的位置偏差风险。

　　设计过程中还考虑了铸造车间的恶劣工况，所有外露的金属部件都做了发黑防锈处理，运动配合部位加装了防尘密封圈，避免铸造车间的金属粉尘进入配合间隙导致机构卡滞，日常维护只需要定期在导向杆位置涂抹少量润滑脂即可，不需要复杂的拆解保养。从结构细节来看，装置上的所有紧固件都采用了标准内六角圆柱头螺钉，易损的压块部位设计成了快拆结构，当压块出现磨损时，只需要松开两个固定螺钉就能快速更换压块，不需要整体拆解夹持机构，减少了设备停机维护的时间。两侧的导向轴采用了镀铬硬轴，配合直线轴承做运动导向，保证夹持动作的顺畅性，长期使用也不会出现卡顿或者偏移的问题。在装配逻辑上，整个装置的零件全部采用模块化设计，支撑框架、夹持机构、定位组件、驱动部件都可以独立拆分，现场装配时不需要复杂的专用工装，按照装配图纸的步骤就能快速完成组装，后期如果需要适配其他规格的密封组，只需要更换对应的仿形压块和定位销即可，主体框架可以通用，大幅降低了多规格生产的工装投入成本。
