适配旧刨床的通用刀片磨刀器结构设计

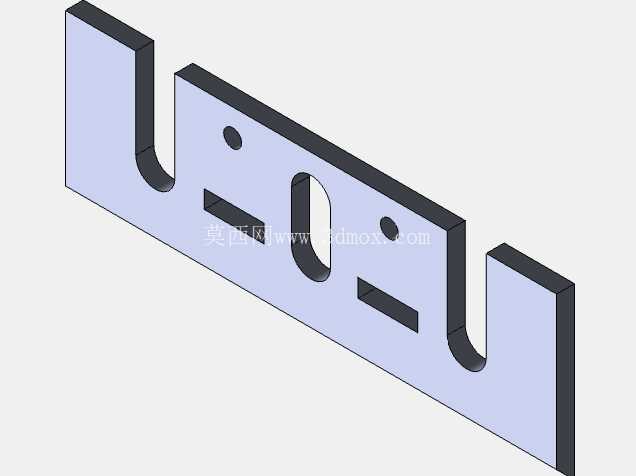

　　从功能特性来看，这款磨刀器最核心的设计点是刀片适配的通用性，没有针对某一特定型号的刨刀片做专属限位结构，而是采用可调式的压块锁紧设计，只要是常规尺寸的高速钢、硬质合金刨刀片，都能通过调整压块位置完成装夹，不需要车间额外储备对应不同刀片的专用夹具，大幅降低了辅具管理成本。刃磨角度的定位结构做了多档位的卡位设计，覆盖了刨床加工常用的前角、后角刃磨角度范围，操作人员不需要每次刃磨都用角度尺反复测量，只要将卡位块拨到对应档位，就能保证每次刃磨的角度一致，避免了手工刃磨时角度忽大忽小导致的刀片使用寿命缩短、加工面粗糙度不达标的问题。在中小机加工车间的日常运维里，老式刨床的刀片刃磨一直是容易被忽略却直接影响加工质量的环节，不少车间仍在使用服役年限较长的旧刨床，这类设备原厂配套的磨刀辅具大多已经遗失或磨损报废，操作人员往往只能手持刀片在砂轮机上凭经验刃磨，不仅刃磨角度难以保证一致性，还存在刀片脱手、刃口崩损的安全隐患，这款磨刀器正是针对这类存量旧刨床的使用场景开发，不需要对原有刨床结构做任何改造，就能完成刨刀刀片的标准化刃磨作业。

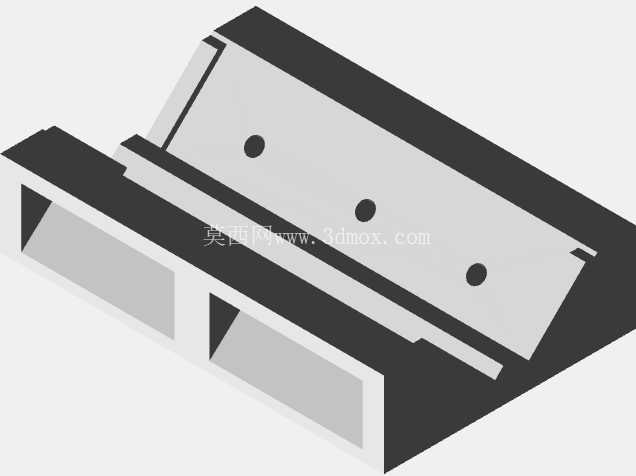

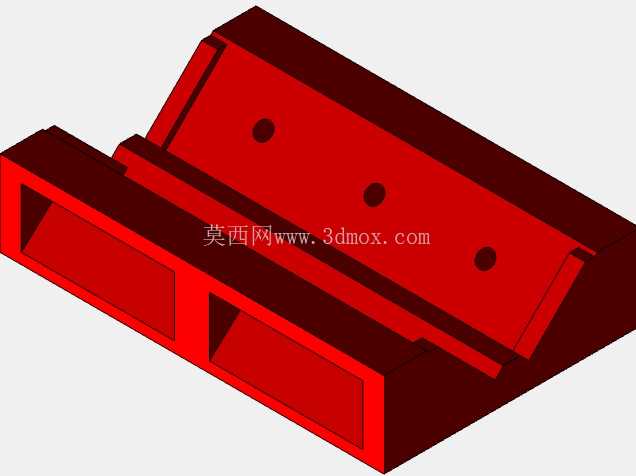

　　从设计思路上，整个结构没有采用复杂的传动或调节机构，所有零部件都是机加工车间常见的板件、轴类、标准紧固件，主体支撑结构采用倾斜式的立面布局，既可以保证刃磨时的排屑顺畅，磨屑不会堆积在定位面上影响装夹精度，又能缩小整个装置的占地面积，不需要占用车间大面积的工作台空间，平时不用时可以直接放在工具柜里存放。考虑到旧刨床的工作台面大多存在不同程度的磨损、平面度下降的问题，这款磨刀器的底部安装面做了三点式的可调支撑脚，每个支撑脚都可以通过螺纹微调高度，即使放置在平面度不佳的旧工作台或者临时搭建的操作台上，也能快速调平整个装置，保证刃磨基准面的水平度，不需要专门为其制作安装底座。

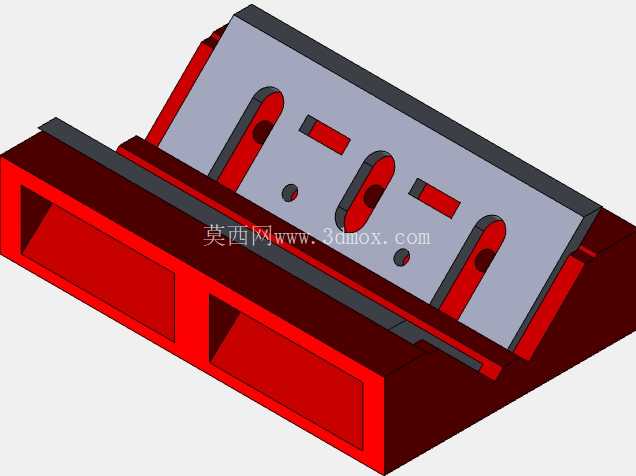

　　外形尺寸上，整个装置的长宽高控制在单手可搬运的范围内，没有超出常规钳工台的承载边界，安装时不需要打膨胀螺栓或者做永久固定，只要将支撑脚调平后放置在平稳的台面上就可以使用，适合需要在不同工位之间转移使用的小型加工车间。在实际使用场景中，操作人员只需要将待磨的刨刀片放入装夹槽，调整压块位置锁紧刀片，选择对应的刃磨角度档位，就可以配合普通的台式砂轮机完成刃磨作业，整个装夹过程不超过半分钟，相比手持刃磨的方式，不仅刃磨效率提升了近一倍，还能有效避免刃磨过程中刀片发热退火的问题——因为装夹结构的定位面紧贴刀片基体，刃磨时产生的热量可以快速通过金属基体传导散出，不需要频繁将刀片浸入水中冷却，也能保证刃口的硬度不受影响。

　　结构的受力设计也做了针对性优化，刃磨时的主要受力方向对应支撑结构的加强筋位置，长期使用也不会出现支撑面变形的问题，所有与刀片接触的定位面都做了淬火处理，硬度达到HRC55以上，避免长期装夹刀片导致定位面磨损出现间隙，影响刃磨精度。针对不同操作人员的刃磨习惯，装置的挡屑板位置做了可调整设计，可以根据操作人员的站立位置调整挡屑角度，避免磨屑飞溅伤人，同时挡屑板采用可拆卸结构，磨损后可以快速更换，不需要更换整个主体结构。整个装置的零部件没有特殊的定制加工要求，所有结构件都可以通过普通的铣、钻、磨工序完成加工，适合小型机加工车间自行制作或者小批量生产，不需要投入专用的加工设备。在刃磨行程的设计上，导向结构的行程覆盖了常规刨刀片的最大刃口长度，不需要在刃磨过程中反复调整刀片的装夹位置，一次装夹就能完成整个刃口的刃磨作业，避免了多次装夹带来的接刀痕迹，保证刃口的直线度。
