回转对称双接口铸造模练习构件

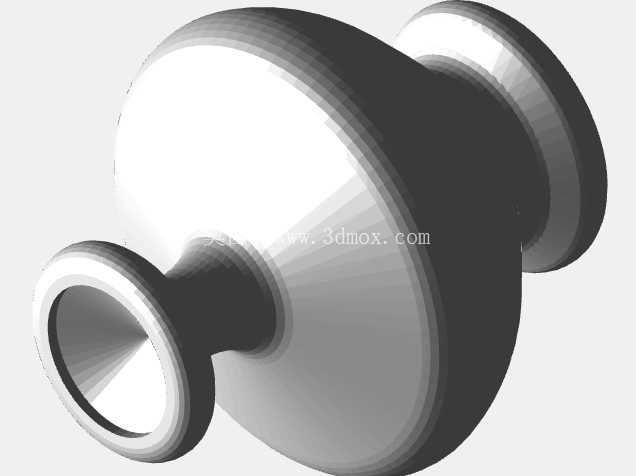

这款回转对称结构的构件，是铸造工艺实操练习中常用的典型模腔参考对象，其结构设计完全围绕重力铸造、低压铸造的常规生产逻辑搭建，没有冗余的异形曲面，所有过渡面均采用铸造工艺允许的圆角参数，避免后续开模、起模过程中出现粘模、砂型崩塌的问题。从实际应用场景来看，这类双接口回转构件常作为流体管路的转接过渡件，或是小型压力容器的端盖衔接部件，在通用流体输送设备、小型气动系统的管路布局中十分常见，两端的扩口结构分别对应不同管径的管路对接需求，中间的鼓形腔体既可以预留流体缓冲的空间，也能在铸造过程中保证金属液的充型流畅度，避免出现冷隔、浇不足的缺陷。

从设计思路层面拆解，整个构件采用全轴对称的回转体结构，建模阶段仅需绘制半截面轮廓通过回转命令即可生成主体，这种设计对于铸造模来说，能最大程度降低模腔的加工难度，无论是金属型铸造还是砂型铸造，分型面都可以直接选在构件的轴向中心线上，起模斜度可以顺着回转面自然形成，不需要额外添加冗余的斜度特征，就能保证起模过程顺畅。两端的接口部分做了加厚处理，这部分是后续机加工的主要余量区域，铸造时预留的加工余量可以覆盖后续车削、攻丝或者焊接坡口加工的切削量，避免铸造毛坯出现壁厚不足导致的报废问题。中间鼓形部分的壁厚做了均匀化处理，整个腔体的壁厚差控制在2mm以内，能有效避免铸造冷却过程中因为壁厚不均产生的缩孔、缩松缺陷，同时减少冷却过程中的内应力，降低后续机加工过程中工件变形的概率。

从安装边界与尺寸适配的角度来看，两端接口的同轴度是整个构件的核心形位公差要求，建模时全程以中心轴线为基准，所有回转面的径向跳动公差都控制在0.1mm以内，能保证后续安装时两端管路的对接精度，避免出现密封面错位导致的泄漏问题。构件的整体轴向长度与最大外径的比例控制在1.2:1，这种比例的铸件在浇注时可以采用水平浇注或者竖直浇注两种工艺方案，适配不同铸造车间的生产条件，竖直浇注时可以将浇口设置在一端接口处，金属液顺着腔体内壁自然充型，能有效减少卷气、夹渣的问题；水平浇注时可以在鼓形腔体的最高处设置排气冒口，及时排出型腔内部的气体，保证铸件内部组织致密。

在模腔设计的细节上，构件所有的内外转角都采用了R3-R5的圆角过渡，没有尖锐的直角结构，一方面是避免砂型铸造时尖角处出现掉砂、冲砂的缺陷，另一方面也能减少金属液充型时的阻力，让金属液更快填充到模腔的各个角落，同时圆角结构也能降低铸件冷却时的应力集中，避免铸件在转角处出现裂纹。两端接口的端面做了0.5mm的凸台设计，这部分是后续机加工的定位基准，加工时可以直接以凸台端面为基准找正，减少装夹找正的时间，提升加工效率。另外，整个构件的外表面没有设置多余的凸耳、安装孔结构，作为工艺练习模型，它覆盖了回转类铸造件的所有核心设计要点，从分型面选择、浇注系统设计、余量预留到缺陷预防的相关设计逻辑都能通过这个模型得到充分练习，对于刚接触铸造模设计的人员来说，能快速掌握回转类铸件的设计规范与工艺要点，理解铸造工艺对零件结构的约束要求，避免后续实际生产设计中出现结构不符合工艺要求的问题。在实际生产中，这类结构的铸件经过后续机加工、表面处理后，可直接应用在低压供气管路、小型输水管道的转接位置，也可作为小型罐体的通气接头使用，其对称结构也方便后续的装配定位，不需要额外设计防错结构就能快速完成装配，降低装配环节的人工成本。
