便携迷你挂锁式手锁头结构设计

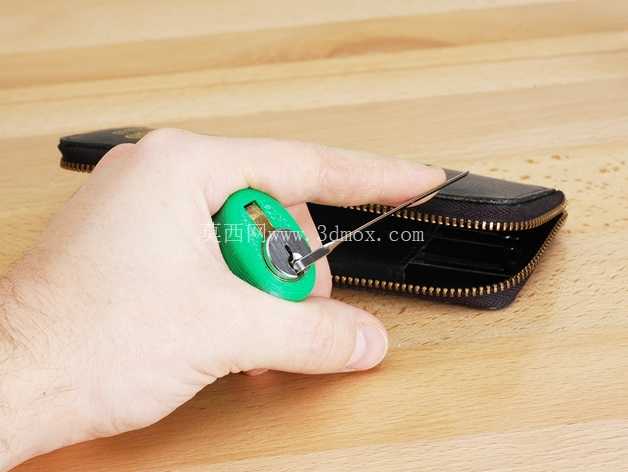

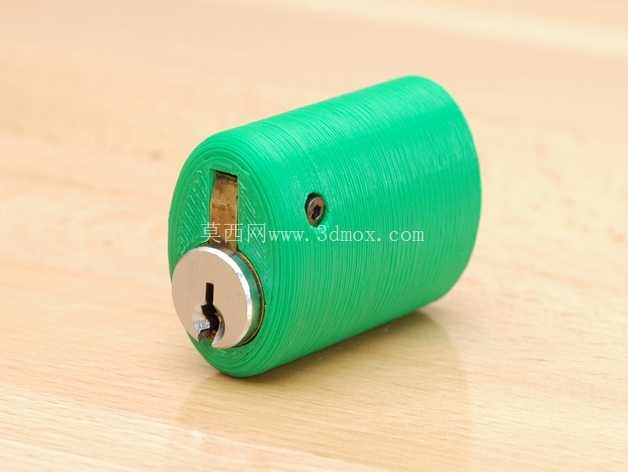

日常随身财物防护场景中，小型便携锁具的应用覆盖了随身箱包锁闭、户外临时储物格固定、小型工具收纳箱锁止等多个细分场景，这类锁具不需要过高的防暴力破坏等级，但对便携性、操作便捷性、结构可靠性有明确的实际要求。这款手锁头的设计，核心围绕单手握持操作的使用逻辑展开，整体外形采用圆润的扁圆柱结构，主体外壳直径控制在35mm左右，整体厚度不超过18mm，刚好可以卡在食指与中指的指缝位置，单手握持时拇指可以自然搭在锁梁弹出位置，不需要双手配合就能完成开锁、锁闭的全套操作，适配日常出行时单手拎包、另一只手完成锁具操作的使用习惯。

从结构设计逻辑来看，这款锁具摒弃了传统挂锁突出的锁梁外置结构，锁梁采用隐藏式弹性弹出设计，锁闭状态下锁梁完全收纳于锁体内部，不会突出刮蹭包内的卡片、织物或者电子设备表面，避免传统挂锁突出锁梁勾挂衣物、刮花随身物品的常见问题。锁芯采用标准弹子锁芯结构，锁芯安装位与锁体外壳做了同轴度0.02mm的公差配合，锁芯转动时的阻尼感控制在0.1-0.3N·m区间，钥匙插入后转动解锁的行程控制在90度，解锁后锁梁在内部弹簧的作用下自动弹出3mm的解锁行程，此时可以直接将锁梁穿过箱包拉链孔、储物格锁扣位置，按压锁梁即可完成锁闭，不需要额外按压锁体或者调整锁梁位置，操作步骤比传统挂锁减少两步。

锁体的外壳采用一体化包胶设计，外层覆盖2mm厚的软质防滑层，握持时不会因为手汗出现打滑，同时软质外层可以在锁具意外掉落时吸收冲击能量，避免内部锁芯结构因为磕碰出现错位、卡滞的问题。锁梁采用3mm直径的硬化合金钢材质，表面做防锈镀镍处理，抗剪切力可以达到12kN，能够应对日常使用中意外拉扯、撬动的受力场景，满足随身财物防护的基本强度要求。锁梁的弹出行程做了限位设计，最大弹出距离不超过12mm，刚好可以穿过双层拉链片的锁孔、厚度5mm以内的储物格锁扣，不会因为锁梁弹出过长导致锁体晃动，也不会因为行程过短无法适配常见的箱包锁孔尺寸。

从安装适配边界来看，这款手锁头不需要额外的安装基座，属于独立使用的便携锁具，适配的锁闭对象孔径范围在3.5mm-10mm之间，可锁闭的总厚度范围在2mm-10mm区间，除了常规的随身箱包之外，也可以用于笔记本电脑防盗锁孔适配、小型户外装备的临时锁止、抽屉临时锁闭等场景。设计过程中对锁体内部的弹簧做了疲劳寿命校核，按照每天开锁10次的使用频率，弹簧的疲劳寿命可以达到10000次以上，满足日常使用3-5年的寿命要求。锁芯的弹子排布采用了错位弹子设计，防技术开启的等级达到B级，能够避免简单的锡纸开锁、撬锁工具开启，满足日常随身防护的安全需求。

在细节结构处理上，锁体的钥匙孔位置做了下沉式防水挡片设计，挡片采用软质硅胶材质，平时自然闭合覆盖钥匙孔，避免日常使用中灰尘、雨水进入锁芯内部导致卡滞，钥匙插入时挡片会被自然顶开，不需要额外手动拨开。锁体的边缘全部做了R2mm的圆角处理，没有尖锐的棱角，放在口袋或者包内不会刮蹭其他物品，握持时也不会硌手。锁体内部的所有金属部件都做了防锈处理，在湿度90%的环境下放置72小时不会出现锈迹，适配南方梅雨季节、户外短途出行的使用环境。

从实际使用的场景适配来看，这款手锁头的重量控制在35g左右，和普通鸡蛋的重量相当，放在口袋里不会有明显的坠重感，挂在包侧也不会因为重量过大导致包带变形。和传统的小型密码挂锁相比，这款锁具不需要记忆密码，不存在密码遗忘导致无法开锁的问题，钥匙采用扁平式设计，可以和普通家门钥匙串在一起携带，不会额外增加携带负担。锁体的包胶层可以定制不同的颜色，方便用户快速识别自己的锁具，避免和他人的锁具混淆。

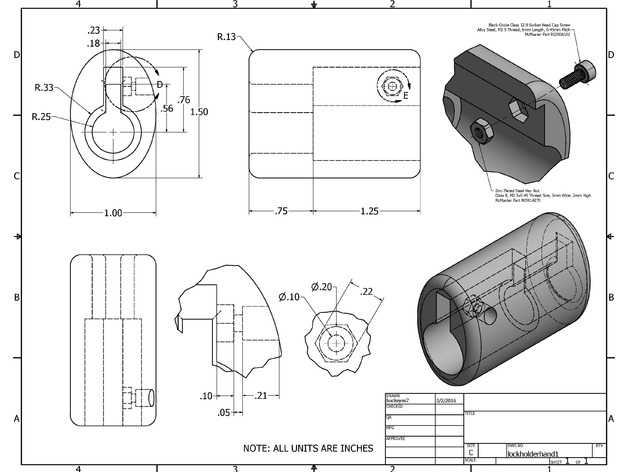

结构建模过程中，对锁体内部的锁舌、弹簧、锁梁的配合间隙做了反复调整，锁梁和锁体孔的配合间隙控制在0.1mm以内，既保证锁梁滑动顺畅，又不会因为间隙过大出现晃动、旷量。锁舌的卡位角度设计为45度，锁梁按压到位时锁舌会在弹簧作用下自动卡入锁梁的卡槽，卡位的接触面积达到8平方毫米，能够承受足够的拉扯力不会出现滑脱。内部的弹簧采用不锈钢材质，不会因为长期使用出现锈蚀失去弹性，弹簧的预紧力经过反复调试，既保证锁梁弹出顺畅，又不会因为预紧力过大导致锁梁弹出时冲击力过大伤到手指。
