高精度内置式安全门锁锁芯结构

这款内置式门锁锁止构件，主要适配室内平开式安全门的内侧锁闭场景，在商用办公隔间、住宅室内房门、工业设备防护舱门等场景中均有广泛应用，作为手动锁闭系统的核心执行部件，承担着锁舌伸缩驱动、锁止状态保持、手动解锁操作传递的核心功能，区别于外装式门锁构件，该结构完全嵌入门体内部安装，不会在门体内侧突出多余结构，避免人员通行时发生磕碰，同时能适配平整化的门内饰面安装要求，满足现代室内装修的简洁外观需求。

从功能特性来看，该锁芯构件采用单旋钮手动驱动设计，操作人员转动内侧的锁止手柄时，可直接驱动内部的拨叉结构带动锁舌完成伸缩动作，锁止状态下依靠结构自身的卡位特性保持锁舌伸出量稳定，不会因为门体振动、轻微外力碰撞出现意外解锁的情况，结构上设置的径向定位孔，可用于安装锁止状态定位销，当锁舌完全伸出时，定位销卡入对应卡位，可提供明确的操作到位反馈，同时避免锁舌受侧向推力发生回缩，提升锁闭状态的可靠性。解锁过程中仅需施加较小的操作力矩即可带动拨叉转动，操作手感顺畅无卡滞，适配不同年龄段人员的操作力度需求。

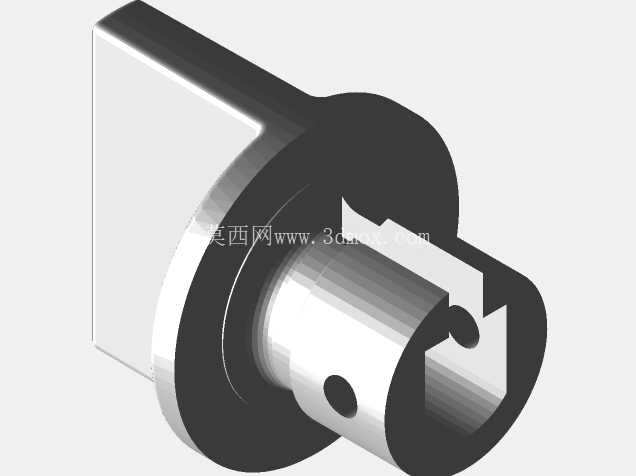

设计思路上，该构件优先考虑了嵌入式安装的空间适配性，整体采用阶梯轴式的外形布局，大直径的法兰盘结构作为安装定位基准，安装时法兰盘端面贴合门体内侧的安装基板，可直接通过法兰盘上的预留安装孔完成与门体内部衬板的固定，不需要额外设计复杂的转接固定结构，降低门体内部的安装结构复杂度。主体的轴段部分完全伸入门体预先加工的安装孔内，轴段直径与常规室内门的锁体安装孔径匹配，不需要对门体进行额外的扩孔加工，适配现有多数室内门的安装尺寸标准。前端的拨叉接口采用开口槽结构，可直接与锁舌组件的驱动拨杆配合，接口处的圆弧过渡设计可减少传动过程中的应力集中，提升长期反复操作下的结构耐用性。

从安装边界与尺寸适配角度来看，该构件的轴向总长度控制在常规室内门厚度的适配范围内，安装后不会出现轴段穿出外侧门板的情况，法兰盘的直径尺寸刚好覆盖门体上的安装孔边缘，可遮挡安装孔的加工毛刺与尺寸偏差，降低门体加工的精度要求。径向方向上，除法兰盘外的主体轴段为等直径圆柱结构，与安装孔的配合间隙控制在合理范围内，既可以保证安装时的顺利装入，又不会因为间隙过大出现安装后晃动的问题。拨叉槽的开口宽度与常规锁舌驱动拨杆的直径匹配，安装时不需要对拨杆进行二次加工即可直接配合，拨叉槽的深度满足锁舌全行程伸缩的转动角度需求，转动过程中不会出现拨杆脱出槽位的情况。构件上设置的两个径向通孔，一个用于安装手柄连接销，可直接将内侧的手动旋钮与锁芯轴固定，传递操作扭矩，另一个用于锁止状态的定位，两个孔的位置经过精确计算，保证锁舌完全伸出时定位销刚好卡入对应卡位，提供清晰的锁止到位反馈。

结构细节上，所有棱边均做了倒角处理，避免安装过程中划伤操作人员，同时减少应力集中点，提升零件的结构强度。传动接触面的尺寸公差经过合理设定，既保证转动过程中的顺畅度，又不会因为间隙过大出现操作旷量，长期使用后的磨损量控制在较低水平，可承受上万次的反复开关锁操作而不出现明显的手感下降。整体结构没有复杂的异形曲面，加工工艺性良好，可采用常规的金属切削加工或者粉末冶金工艺批量生产，制造成本可控，适合大规模配套使用。在实际装配过程中，该构件可单独作为锁体的核心驱动模块更换，当门锁出现操作卡滞、锁止失效等问题时，不需要更换整个锁体，仅需拆下该构件进行检修或更换即可，降低后期的维护成本。
