锂电池回收处理安全作业工装设备结构

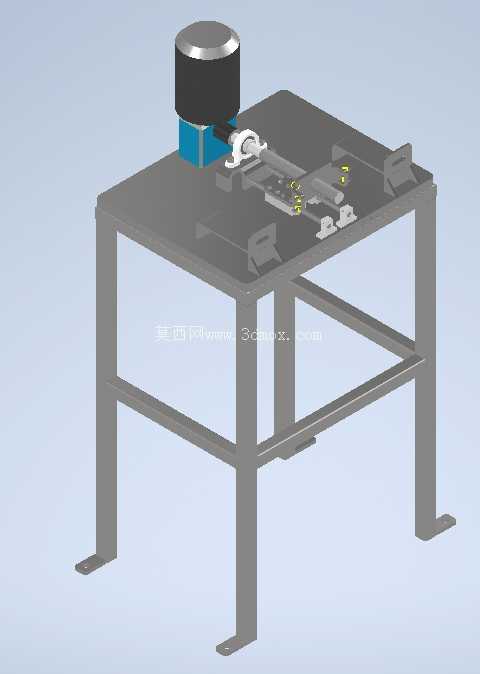

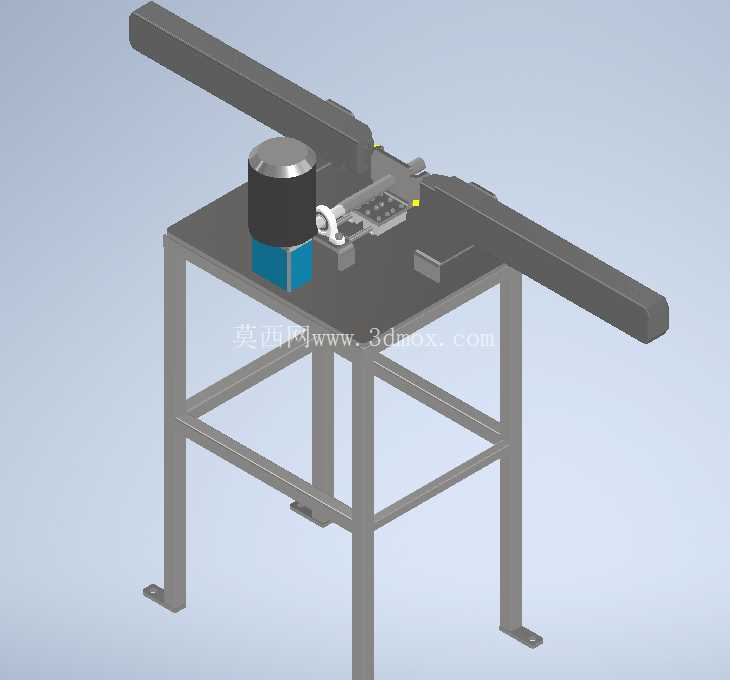

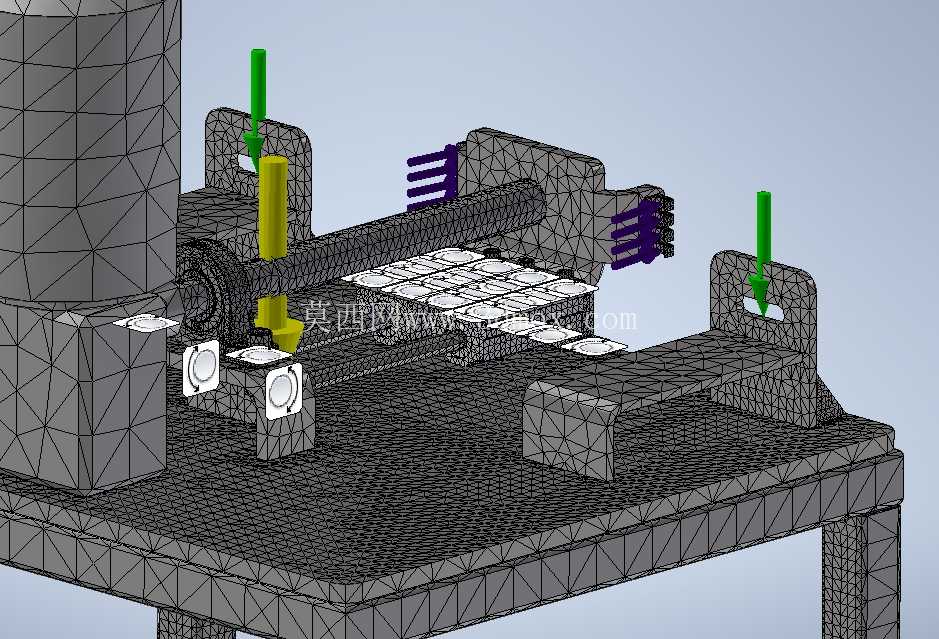

　　这套工装结构的设计初衷，是针对退役锂电池拆解回收前的预处理工序，解决人工拆解过程中容易出现的电芯短路、电解液泄漏引发燃爆的风险，目前在小型动力电池回收试点工位已经完成多轮试装验证，适配方形铝壳电芯的批量预处理作业。从工位布局来看，整体采用台式机架结构，底部框架采用标准型钢焊接成型，台面预留了多组安装孔位，可根据不同规格电芯的处理需求调整定位组件的位置，机架底部预留了100mm的调节脚杯安装空间，可适配车间地面15mm以内的高度差，整体安装边界控制在1200mm800mm950mm范围内，可直接嵌入现有回收流水线的预处理工位，不需要对原有线体进行大规模改造。设备的核心作业单元分为三个功能模块，首先是电芯定位夹持模块，采用双侧可调的定位挡块配合柔性压头，可兼容长度在100mm-280mm区间的方形电芯，夹持过程中压头采用绝缘聚氨酯材质，避免夹持力过大造成电芯外壳破损，同时杜绝金属夹持件直接接触电芯正负极引发的短路风险，压合行程设置了两级限位，第一级为快速进给行程，可快速靠近电芯表面，第二级为压合保压行程，压力阈值控制在80N-120N区间，压力超过阈值时会自动触发回退保护，避免压坏电芯外壳。

　　其次是电芯极耳裁切预处理模块，采用横向布置的滑台带动裁切刀具，沿电芯极耳根部完成齐平裁切，滑台采用直线导轨导向，重复定位精度控制在0.1mm以内，裁切下来的极耳会通过侧边的导料槽直接落入下方的收集盒内，避免金属极耳残留在台面引发短路，裁切刀具采用高速钢材质，刃口做了绝缘涂层处理，裁切过程中不会与电芯正负极形成导通回路。第三个模块是电芯安全检测工位，在完成极耳裁切后，电芯会通过滑台输送到检测位，通过两个可升降的检测探针接触电芯极柱，实时检测电芯的剩余电压、内阻参数，对于电压异常的电芯会直接通过侧边的推料机构推入不合格品收集盒，避免异常电芯进入下一道拆解工序引发安全事故。

　　设计过程中重点考虑了作业过程的安全防护，所有带电作业的部件都做了绝缘封装，台面做了防静电涂层处理，设备的操作按钮全部布置在机架前侧的安全区域，操作人员的手部不会进入作业危险区，同时在作业区域上方预留了烟雾传感器安装位，可对接车间的消防预警系统，一旦检测到电芯热失控产生的烟雾，会立刻触发设备停机并启动局部灭火装置。从结构细节来看，所有的运动部件都做了防尘密封处理，适配回收车间多粉尘的作业环境，导轨、丝杆等传动部件都采用自润滑轴承，日常维护只需要定期检查紧固螺丝即可，不需要频繁加注润滑油，降低了现场运维的工作量。

　　定位组件的调整全部采用快拆式锁紧结构，换型时不需要借助专用工具，只需要松开锁紧手柄即可调整挡块位置，单批次换型时间可控制在10分钟以内，适配多规格小批量的电芯回收处理需求。这套结构在设计时没有采用复杂的非标定制部件，80%以上的结构件都可以采用标准型材和通用机加工件制作，加工成本仅为同类进口设备的三分之一，适合中小型回收企业的工位升级改造，同时预留了自动化升级接口，后续可直接对接机械手实现上下料的全自动化作业，不需要对现有主体结构进行大规模改动。
