户外砖砌烧烤排烟罩结构设计

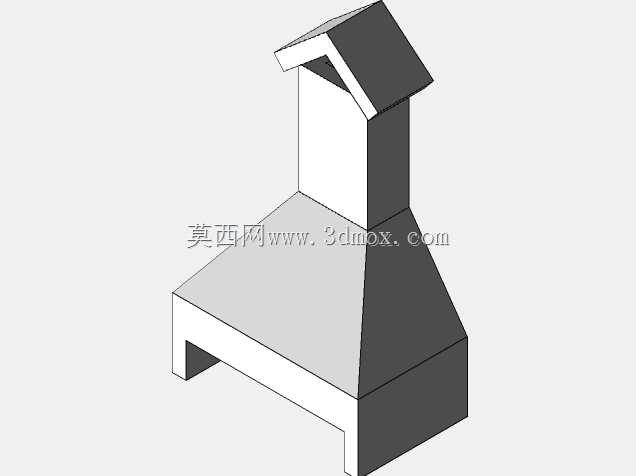

这款砖砌结构的烧烤排烟装置，主要应用于户外庭院烧烤、商用露天烧烤摊、农家乐自助烧烤区等场景，核心作用是聚拢烧烤过程中产生的油烟，通过上方的竖向烟道引导烟气向上排出，避免油烟四散影响就餐体验，同时也能减少油烟直扑烧烤操作人员的面部，改善作业环境。从结构设计来看，整体采用下宽上窄的渐变式集烟腔设计，底部的宽边集烟罩完全覆盖烧烤炉的有效作业区域，罩体边缘做了斜向收边处理，能够在不额外增加风机动力的前提下，利用热烟气自然上升的特性，让油烟顺着倾斜的内壁汇入上方的竖向烟囱，提升自然排烟的效率。顶部的烟囱出口处设计了坡状防雨帽，伸出烟囱侧壁一定距离，能够在户外露天使用时阻挡雨水直接灌入烟道，避免雨水顺着烟道流到下方的烧烤区域打湿炭火，同时防雨帽的挑出尺寸经过测算，不会遮挡烟气的正常排出路径，也不会在有风天气时形成倒灌风影响排烟效果。设计过程中首先考虑的是安装边界的适配性，底部集烟腔的内轮廓尺寸要匹配常用的嵌入式、台式烧烤炉的台面尺寸，安装时集烟罩下沿距离烧烤台面的高度控制在合理范围，既不会因为高度过低阻碍操作人员翻面、撒料等操作，也不会因为高度过高导致油烟还未被聚拢就向外扩散。砖砌的纹理设计不仅是外观还原，也对应了实际施工时的砌筑逻辑，每一层砖的错缝排布都符合砌体结构的受力要求，保证整体结构的稳定性，竖向烟囱的截面尺寸经过测算，能够满足常规烧烤规模下的烟气流通量需求，不会因为截面过小导致排烟阻力增大，也不会因为截面过大造成结构冗余浪费砌筑材料。集烟腔的转角位置做了平缓的过渡处理，没有直角死角，一方面能够减少烟气在腔体内的紊流，让烟气流向更顺畅，另一方面也便于后期使用过程中清理腔体内附着的油污积灰，降低清洁维护的难度。整个结构没有多余的外露连接件，整体一体性强，适配户外砖砌烧烤台的整体装修风格，既具备实用的排烟功能，也能和周边的庭院景观、户外餐饮区域的风格相协调，在没有外接排烟管道的露天场景下，依靠自然排烟就能达到不错的油烟收集效果，不需要额外配置电力驱动的排风设备，降低了使用成本和后期维护的复杂度。
