适配0.75英寸六角驱动的3D打印虎钳扳手

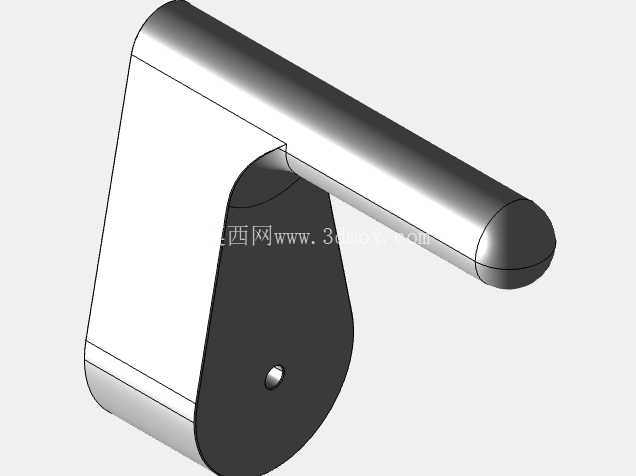

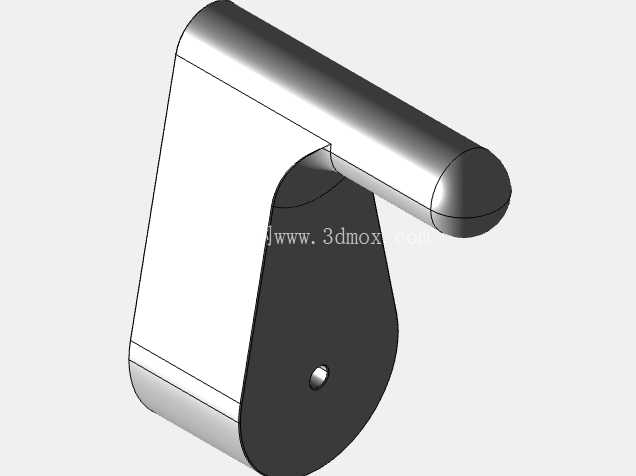

这款适配0.75英寸六角驱动器的虎钳扳手，最初的设计动因来自车间实操里的常见痛点：常规市售虎钳扳手在部分设备旁的虎钳安装位操作时，经常因为周边设备外壳的遮挡，扳手无法完整卡入驱动位，发力时容易滑脱，甚至刮花设备外壳，在处理小型铝制零件的装夹工序时，这类问题尤为突出。从结构设计来看，整体采用L型偏心受力结构，握持段做了圆弧过渡的柱形处理，没有尖锐棱角，长时间握持发力时不会硌手，驱动端的六角卡位做了0.1mm的公差预留，既能保证和六角驱动头的紧密配合，不会出现旷量打滑，也能避免公差过小导致卡滞无法快速插拔。

在实际应用场景中，这款扳手除了适配常规台虎钳的锁紧操作，还能用于小型工装夹具的快速锁紧、3D打印平台的调平旋钮操作、小型台钻的工件装夹锁紧等场景，尤其是在设备排布紧凑的车间工位，周边有管线、设备外壳突出的安装环境下，这款扳手的窄型驱动段可以深入狭窄的操作空间，不需要额外调整周边设备位置就能完成锁紧操作，相比常规直柄扳手，操作时的摆动空间需求减少了近40%。设计时特意将受力主体的壁厚做了梯度处理，靠近六角驱动端的位置壁厚加厚到8mm，保证扭矩传递时的结构强度，握持段的壁厚控制在5mm，在保证3D打印强度足够的前提下，减少打印耗材的用量，打印时不需要额外添加支撑，采用常规PLA或者PETG材料就能打印出满足使用需求的成品，填充率设置在60%以上即可承受日常装夹的扭矩需求，不会出现断裂问题。

从安装边界来看，驱动端的六角卡位严格匹配0.75英寸的对边尺寸，卡位深度设计为12mm，既能保证卡入后有足够的接触面积传递扭矩，也不会因为卡位过深导致和虎钳驱动轴端的固定螺丝发生干涉，握持段的长度设计为110mm，力臂长度刚好适合单手发力，最大可以传递约25N·m的扭矩，完全满足普通台虎钳装夹工件、小型夹具锁紧的扭矩需求，不会因为力臂过长导致锁紧力过大损坏虎钳丝杠，也不会因为力臂过短导致锁紧力不足工件装夹松动。扳手主体的连接过渡位置做了R15的圆弧过渡，避免应力集中，在反复承受扭转力的工况下，不会在转角位置出现开裂问题，表面没有多余的凸起结构，打印完成后只需要简单去除支撑毛刺就能直接使用，不需要后续的打磨、表面处理工序。

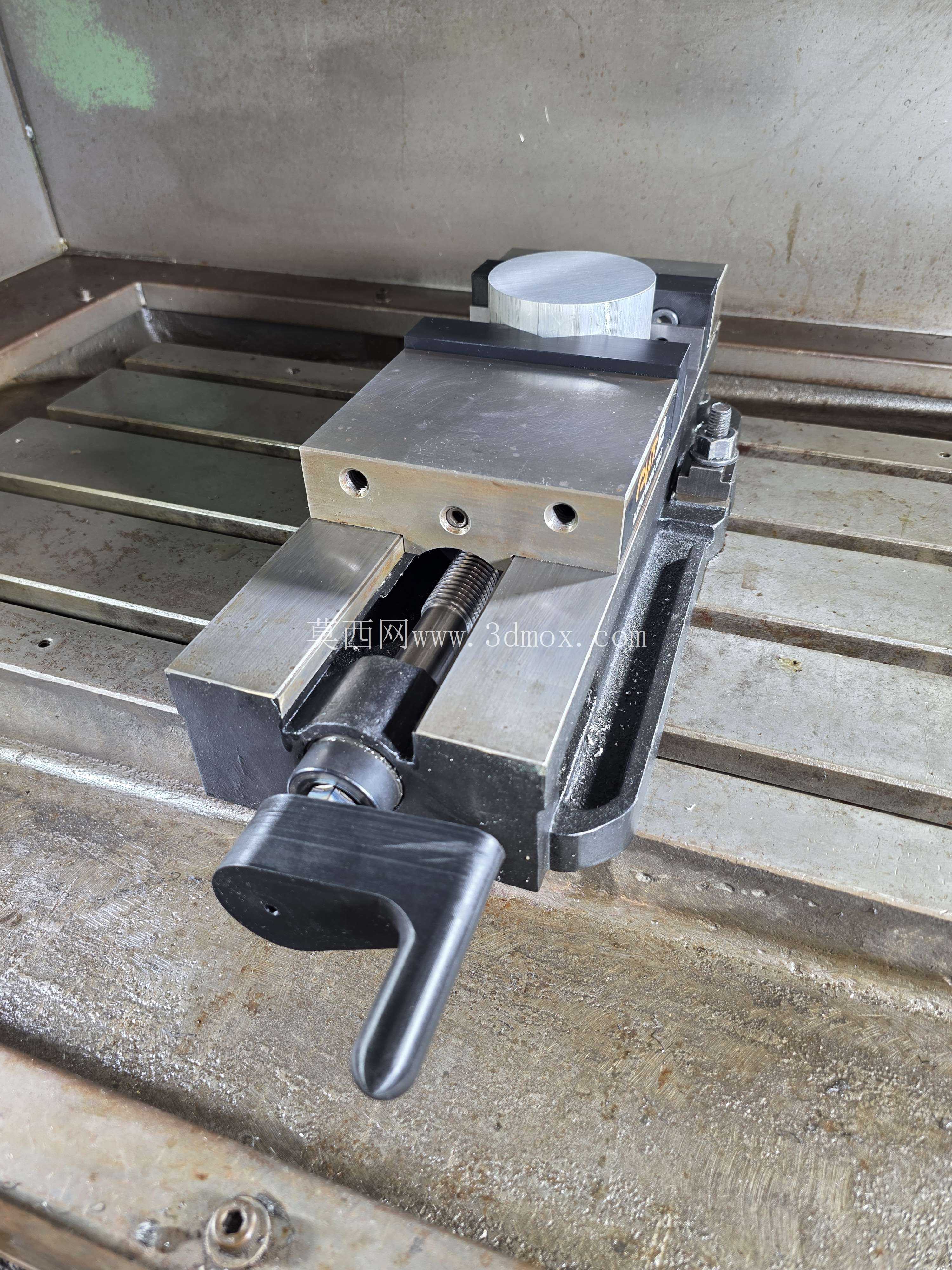

在实操测试中，这款扳手在处理小型铝件铣削加工的装夹工序时，因为握持手感贴合手掌，发力时可以更精准地控制锁紧力度，不会因为用力过大导致铝制薄壁零件被夹变形，在虎钳安装位置距离设备外壳仅15mm的狭窄工位上，常规扳手无法垂直卡入驱动位，这款扳手的窄型结构可以斜向卡入后再调整角度完成锁紧，不需要挪动设备或者拆除周边的防护外壳，大幅减少了装夹辅助时间。针对3D打印的工艺特性，整个模型的所有面都做了自支撑设计，打印时所有悬空角度都控制在45度以内，不需要添加任何支撑结构就能完成打印，打印完成后没有难以处理的支撑残留，表面质量均匀，驱动端的六角卡位在打印时不需要额外打磨就能和标准六角驱动头顺畅配合，不会出现卡滞或者旷量过大的问题。
