树莓派Zero镂空散热安装固定支架

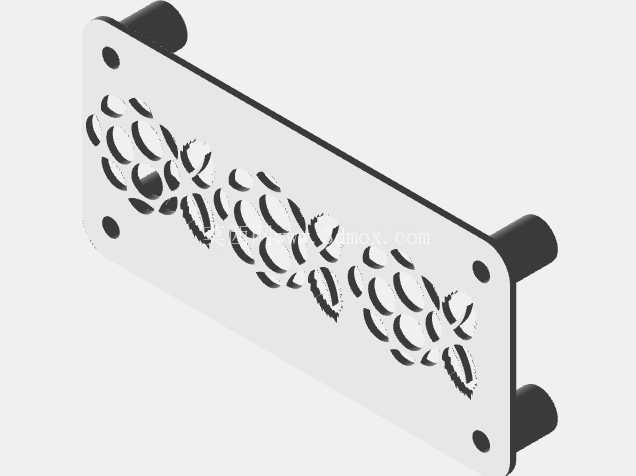

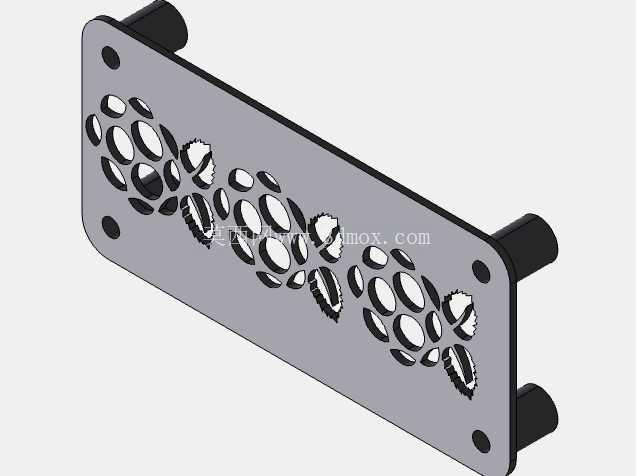

　　从结构上看，支架主体采用平板式安装基底，四个角位预留了对应核心板安装孔位的定位凸柱，凸柱的高度经过匹配计算，安装后核心板背面与支架平面之间留出了均匀的间隙，既可以避免核心板背面焊点直接接触金属支架造成短路，也能让空气在板卡背面形成流通通道，带走部分工作热量。支架的主体平面做了大面积的异形镂空处理，镂空区域完全对应核心板主控芯片、内存颗粒、电源管理芯片这些主要发热源的位置，没有多余的实体材料遮挡发热区域，空气可以直接穿过镂空区域接触发热元件表面，相比全封闭的金属外壳，这种开放式镂空结构的被动散热效率要高出不少，日常低负载运行时完全不需要额外加装散热风扇，就能把核心元件的温度控制在合理区间，也避免了风扇运行带来的积灰、噪音问题。这款支架是针对单板计算机安装场景设计的配套固定结构，日常在嵌入式开发、小型智能终端搭建、桌面迷你主机改装的场景里，这类固定件直接决定了核心板的安装稳定性与长期运行的散热表现。很多开发者在做小型项目时，习惯直接把核心板裸放在桌面或者用双面胶临时固定，不仅容易被线材拉扯移位，长时间高负载运行时核心板的热量散不出去，很容易出现降频甚至死机的问题，这款支架的设计就是针对性解决这类实际使用中的痛点。

　　设计过程中首先确定的是安装边界尺寸，支架整体长宽尺寸完全匹配对应核心板的外轮廓，不会超出板卡边缘占用额外的安装空间，不管是塞进小型3D打印外壳里，还是直接外露安装在设备面板上，都不会和周边的接线、接口产生干涉。四个定位凸柱的位置公差控制在0.1mm以内，安装时不需要额外调整对位，直接把核心板对准凸柱压下就能完成定位，配合对应的固定螺丝就能实现牢固连接，不会出现长期使用后板卡松动移位的问题。镂空区域的排布没有采用规则的圆孔阵列，而是顺着核心板发热元件的分布做了错落的大小孔组合，在保证散热开孔面积足够的前提下，尽可能保留了支架平面的结构强度，不会因为开孔过多导致支架受外力时出现弯折变形。

　　支架两端延伸出的带孔固定耳，是用来把整个支架连同核心板固定在设备壳体或者安装基座上的，固定耳的孔位尺寸适配常用的M2、M2.5规格螺丝，不管是固定在塑料壳体上，还是固定在金属型材框架上，都能找到对应的安装紧固件。实际使用中，这类支架除了满足基础的固定需求，镂空的结构也方便开发者外接散热片时，散热片的底部可以直接穿过开孔接触核心板表面，不需要额外对支架做裁切修改，适配不同的散热改装方案。边缘做了小圆角处理，没有尖锐的毛刺飞边，安装过程中不会划伤线材或者开发者的手部，也不会割伤核心板表面的阻焊层。

　　从结构设计的合理性来看，这款支架没有多余的冗余结构，每一处结构都对应实际使用中的需求：定位凸柱解决板卡对位与绝缘间隙问题，大面积镂空解决核心发热区域的散热通路问题，两端固定耳解决整体组件的安装固定问题，整体厚度控制在兼顾结构强度与轻量化的区间，不会给整体设备增加多余的重量。在嵌入式项目批量组装的场景里，这种标准化的支架可以大幅提升组装效率，不需要每个项目都单独设计固定结构，直接选用匹配的支架就能完成核心板的可靠固定，减少定制结构件的开模成本与设计周期。对于个人开发者来说，这种支架的安装门槛很低，不需要复杂的工具，只用一把小型螺丝刀就能完成整个板卡的组装固定，后续拆卸维护也很方便，拧下固定螺丝就能直接把核心板取下来，不需要拆解整个设备的其他结构。
