适配3D打印的麦克纳姆轮结构设计方案

做全向移动底盘的工程师大多碰到过麦克纳姆轮选型的痛点：市售成品轮要么安装孔位和自己设计的底盘轴系不匹配，要么辊轮包胶硬度不符合场地使用要求，小批量定制开模成本又太高，用3D打印制作定制化麦克纳姆轮就成了很多原型开发阶段的首选方案。这套麦克纳姆轮的设计从一开始就瞄准了FDM3D打印的工艺特性，没有做过于细碎的悬空结构，轮辐部分做了45度自支撑角度，打印时不需要额外添加支撑材料，拆件打印后只需要简单的压装就能完成组装，不需要复杂的工装夹具。

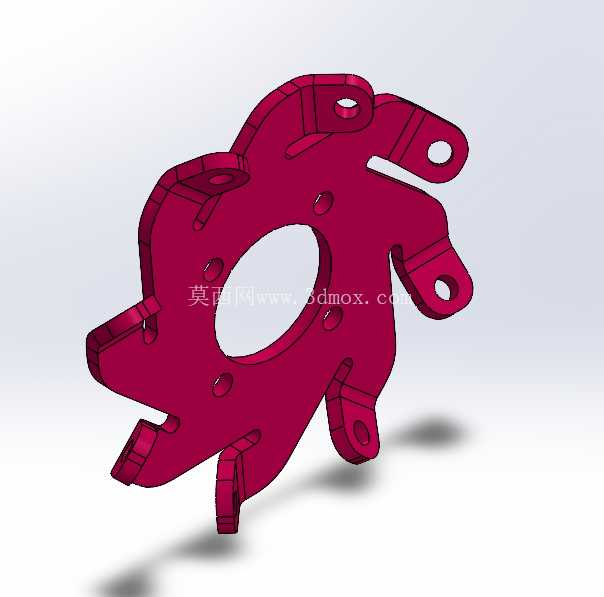

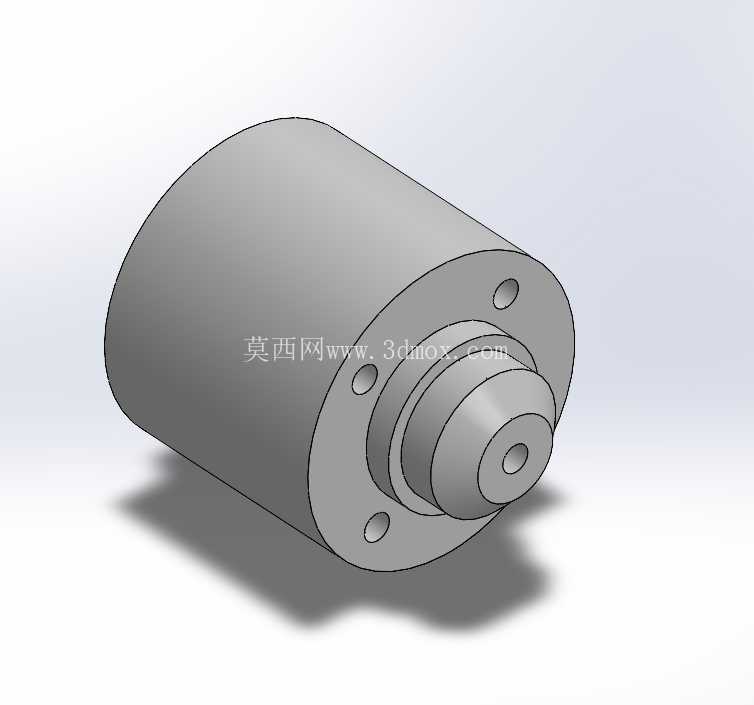

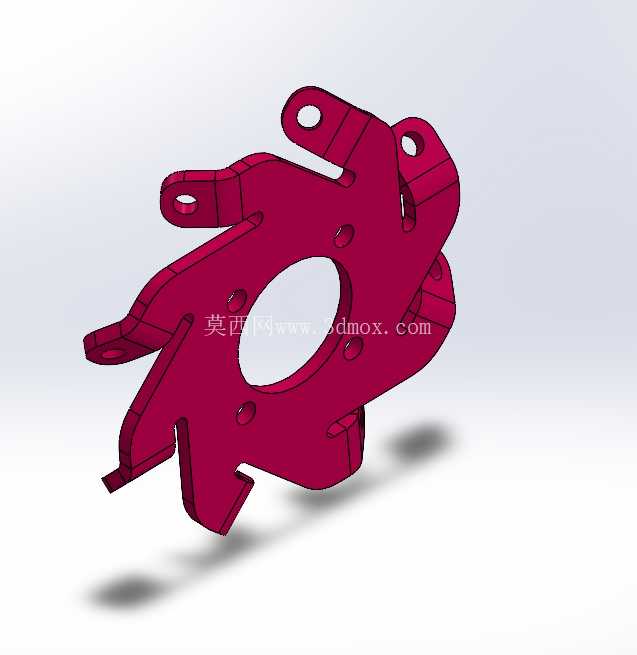

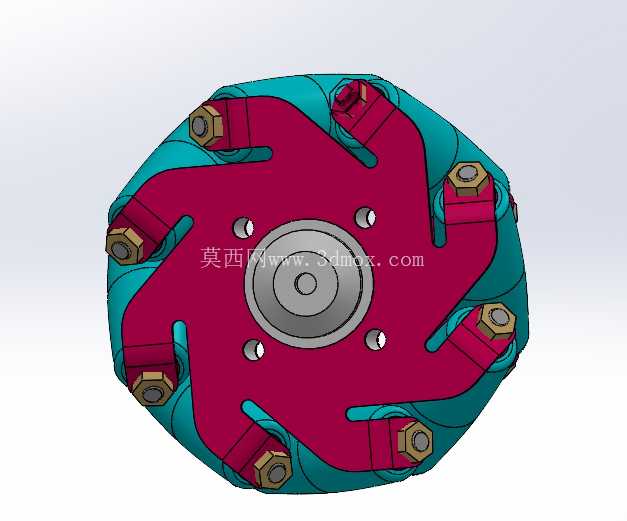

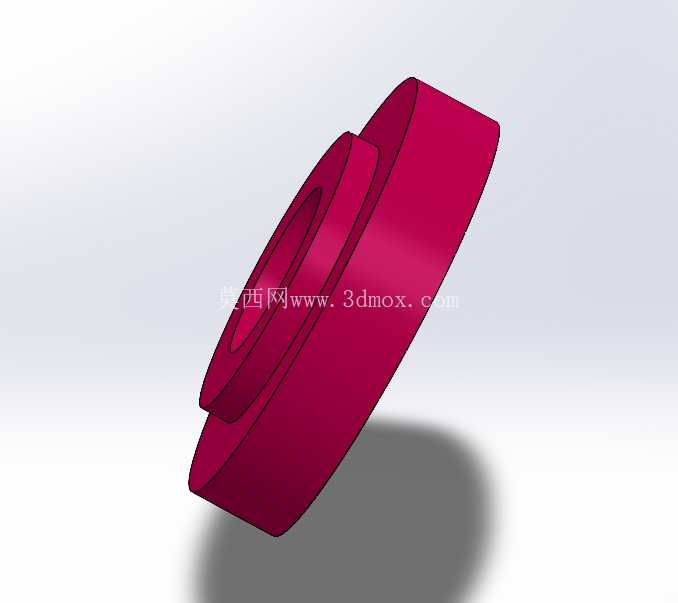

很多人做3D打印麦克纳姆轮容易忽略安装边界的匹配问题，这套设计在轮毂中心预留了标准的D型轴孔，适配常用的6mm、8mm直径驱动轴，轮毂外圈的辊轮安装座做了等距排布，相邻辊轮的轮廓包络刚好形成完整的圆形外轮廓，不会出现转动过程中的跳动问题。考虑到3D打印件的螺纹强度不足，设计时没有在轮毂上直接做螺纹孔，而是预留了M2.5规格的铜热熔螺母安装位，组装时把铜螺母加热压入安装位，就能获得足够的连接强度，反复拆装也不会出现滑牙问题。

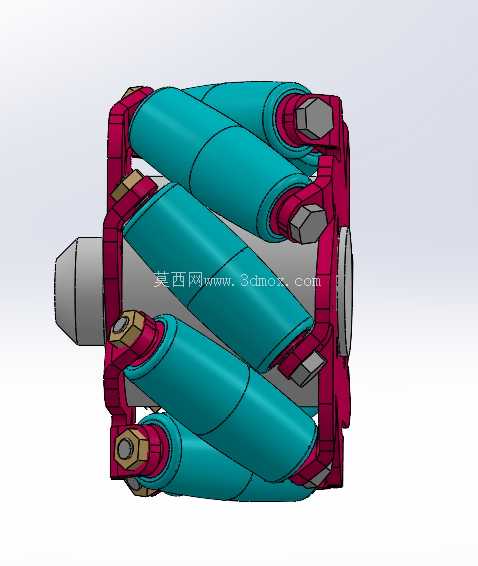

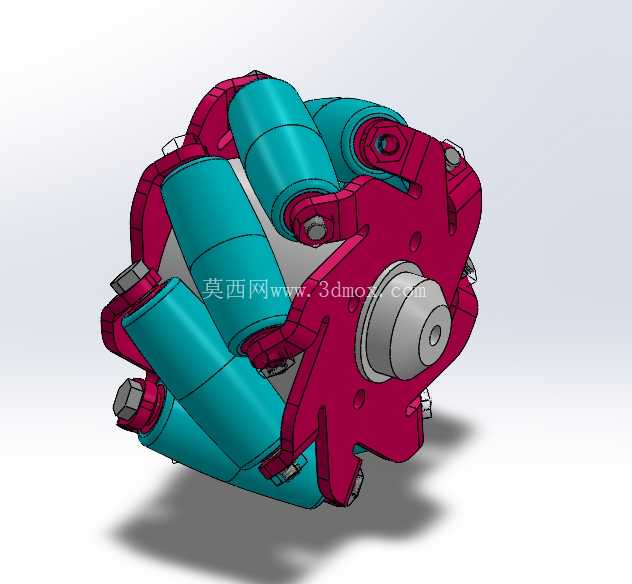

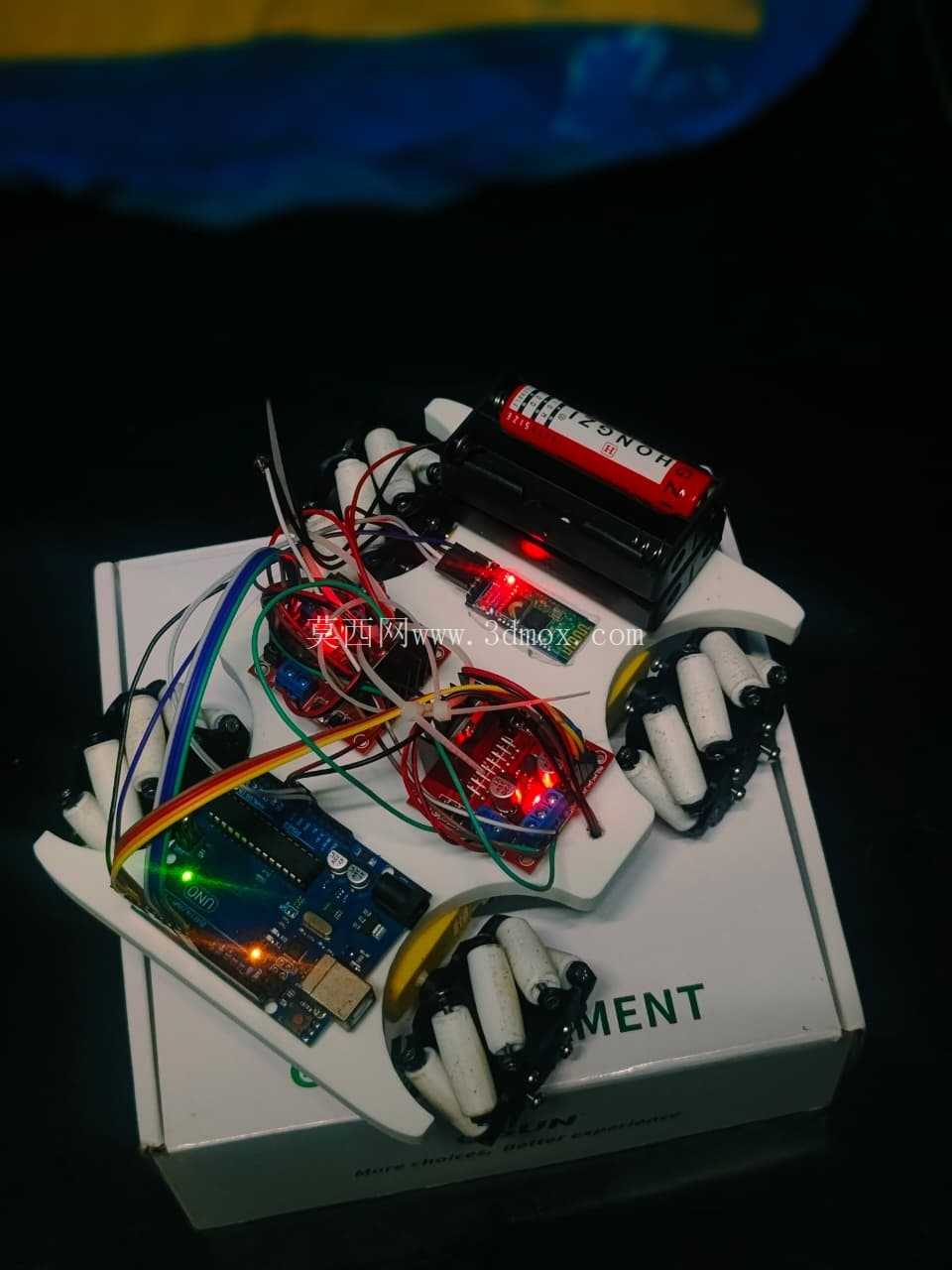

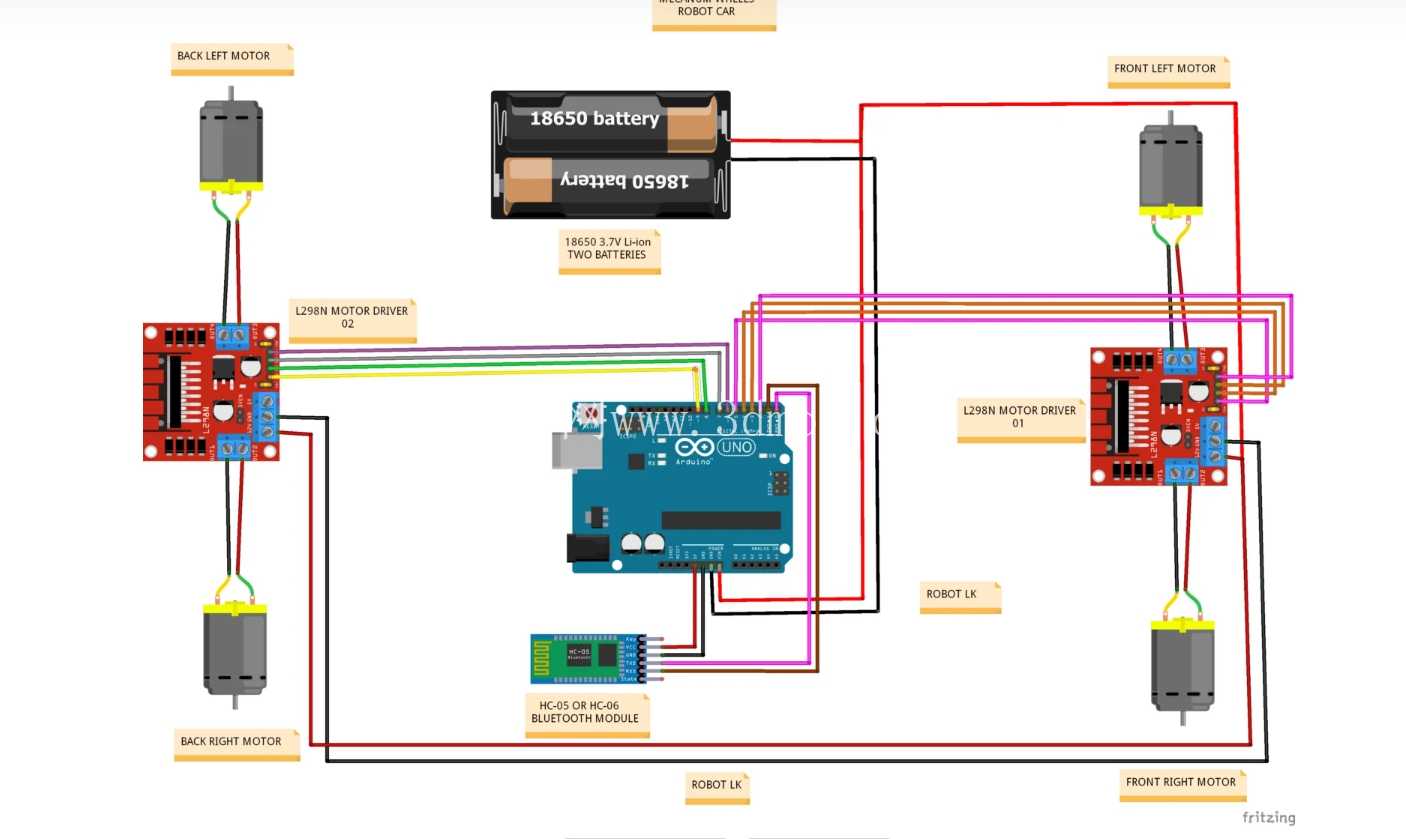

从实际应用场景来看，这类3D打印的麦克纳姆轮大多用在小型AGV原型、大学生机器人竞赛参赛作品、桌面级全向移动平台上，不需要承受太大的载荷，重点是灵活调整安装尺寸，匹配不同的底盘设计。设计时特意把辊轮的轴线和轮毂主轴线设置成45度夹角，这个角度是麦克纳姆轮实现全向移动的核心，四个轮子按照指定方向安装后，通过调整不同轮子的转速和转向，就能实现平台的前后移动、左右平移、原地旋转等全向动作，不需要额外的转向机构，能大幅缩小移动底盘的转弯半径，在狭小空间内的移动灵活性远高于传统的差速驱动轮组。

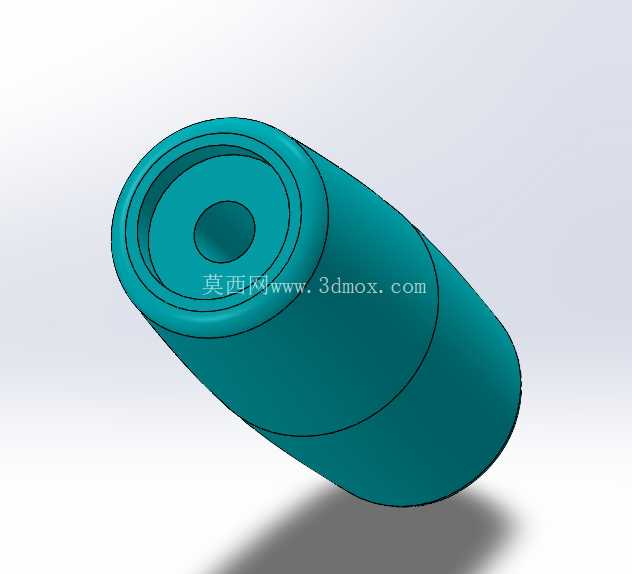

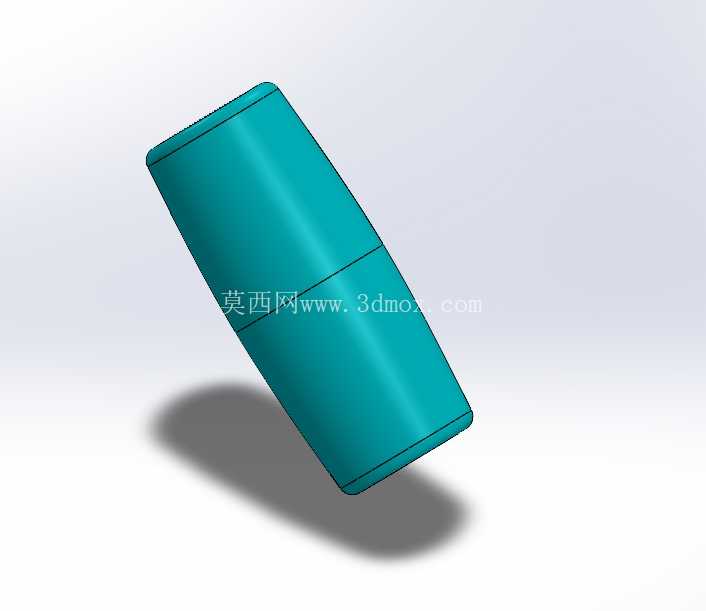

考虑到很多爱好者自己加工小尺寸紧固件存在难度，这套设计特意选用了市面上非常容易采购的M2.5*36mm标准螺丝作为辊轮轴，不需要单独定制非标轴件，打印完轮毂和辊轮零件后，只需要把标准螺丝穿入辊轮中心孔，两端锁在轮毂的安装座上就能完成单组辊轮的装配。辊轮本身做了中空减重设计，既可以减少3D打印的材料消耗，也能降低整个轮子的转动惯量，让小型驱动电机也能轻松驱动轮组转动。如果需要搭配对应的底盘使用，只需要按照1:2的缩放比例调整底盘的安装孔位，就能和这套轮组完美匹配，不需要重新设计轮系的安装结构。

设计过程中也规避了很多3D打印件常见的失效问题：辊轮和轴接触的位置预留了0.2mm的间隙，既不会因为间隙太大出现辊轮晃动，也不会因为3D打印的尺寸误差导致辊轮卡滞；轮毂的轮辐部分做了均匀的厚度过渡，不会出现打印冷却过程中的翘曲变形；所有的棱角位置都做了R1的圆角处理，避免打印过程中出现应力集中导致的零件开裂。如果需要提升辊轮的摩擦力，还可以在辊轮外圈套上合适尺寸的热缩管或者O型圈，不需要修改辊轮的基础模型就能获得不同的摩擦系数，适配瓷砖、木地板、水泥地等不同的使用场地。

很多初次做全向移动底盘的设计者容易犯的错误是只关注轮子本身的尺寸，忽略了轮组安装后和底盘底板的间隙，这套麦克纳姆轮在设计时特意把轮毂的安装基准面做了下沉处理，安装后驱动电机的输出轴不会突出到轮毂外侧，能最大限度压缩轮组占用的垂直空间，给底盘上的电池、控制板、传感器留出更多的安装空间。辊轮两端的安装座做了加厚处理，即使平台移动过程中碰到障碍物产生侧向冲击，也不会出现安装座断裂的问题，足够满足原型验证阶段的使用强度要求。如果后续需要小批量生产，只需要把3D打印的模型转换成模具型腔，就能快速开模制作注塑版本的轮组，不需要重新做结构设计，能大幅缩短从原型到量产的开发周期。
