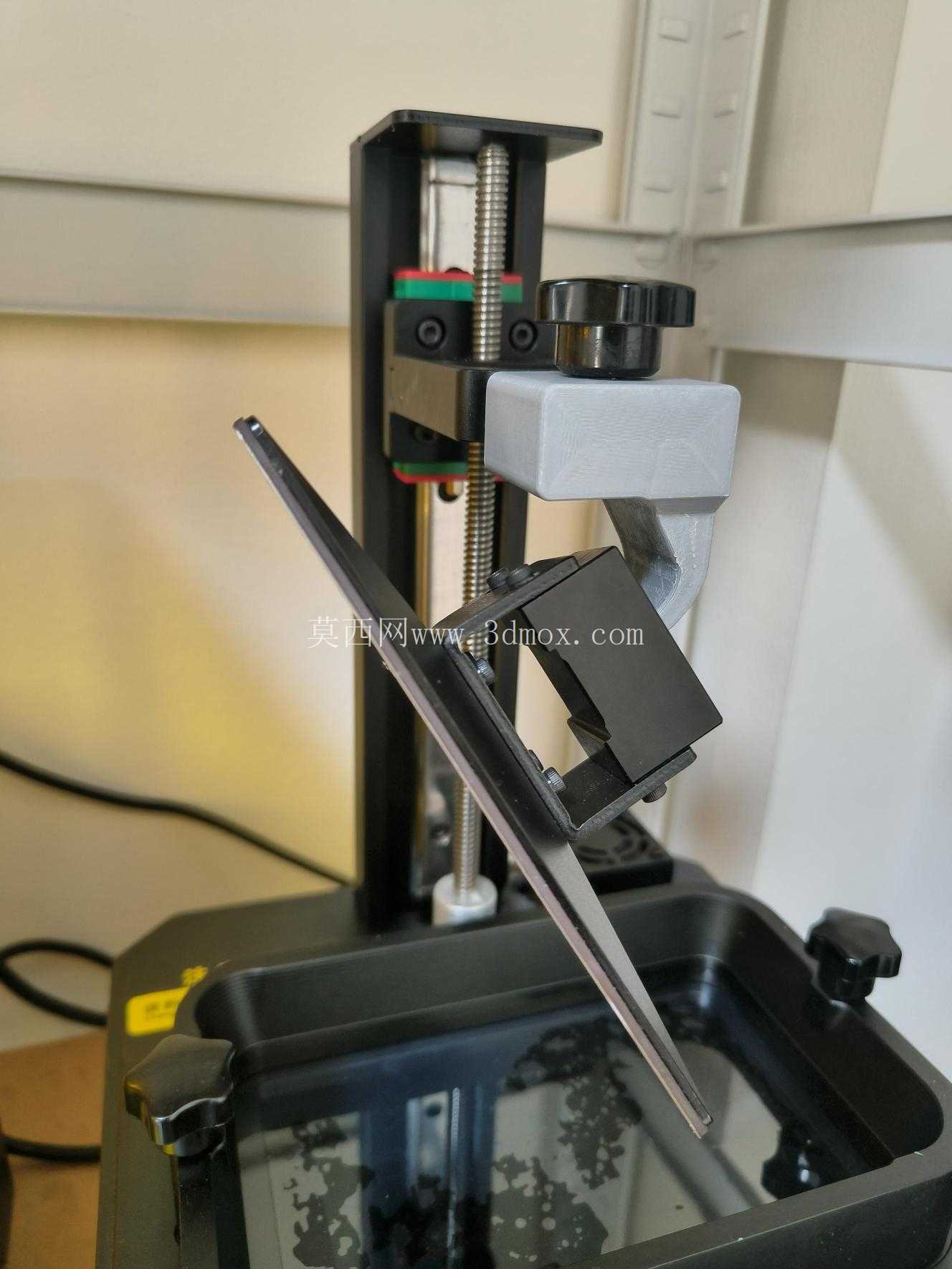

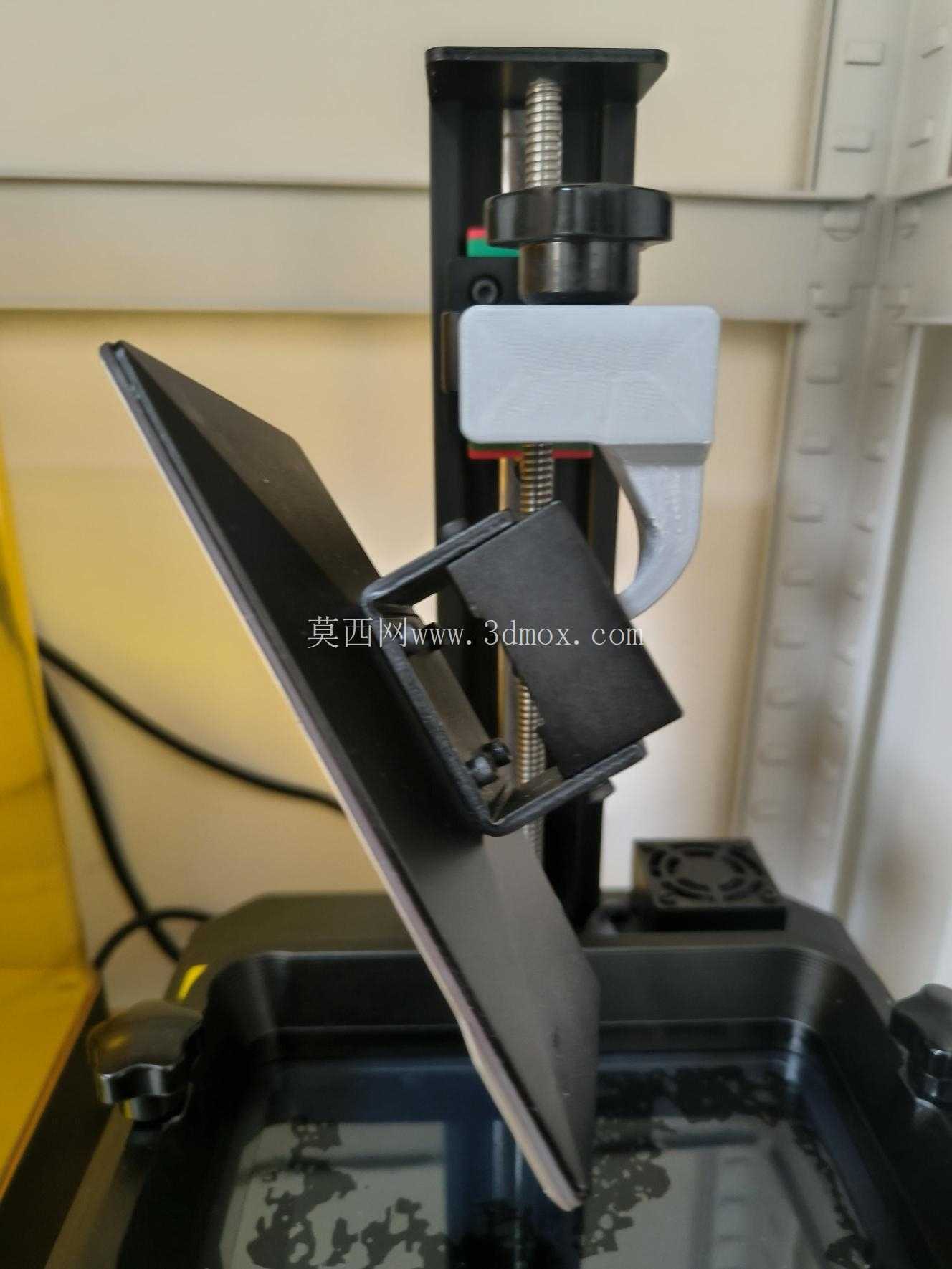

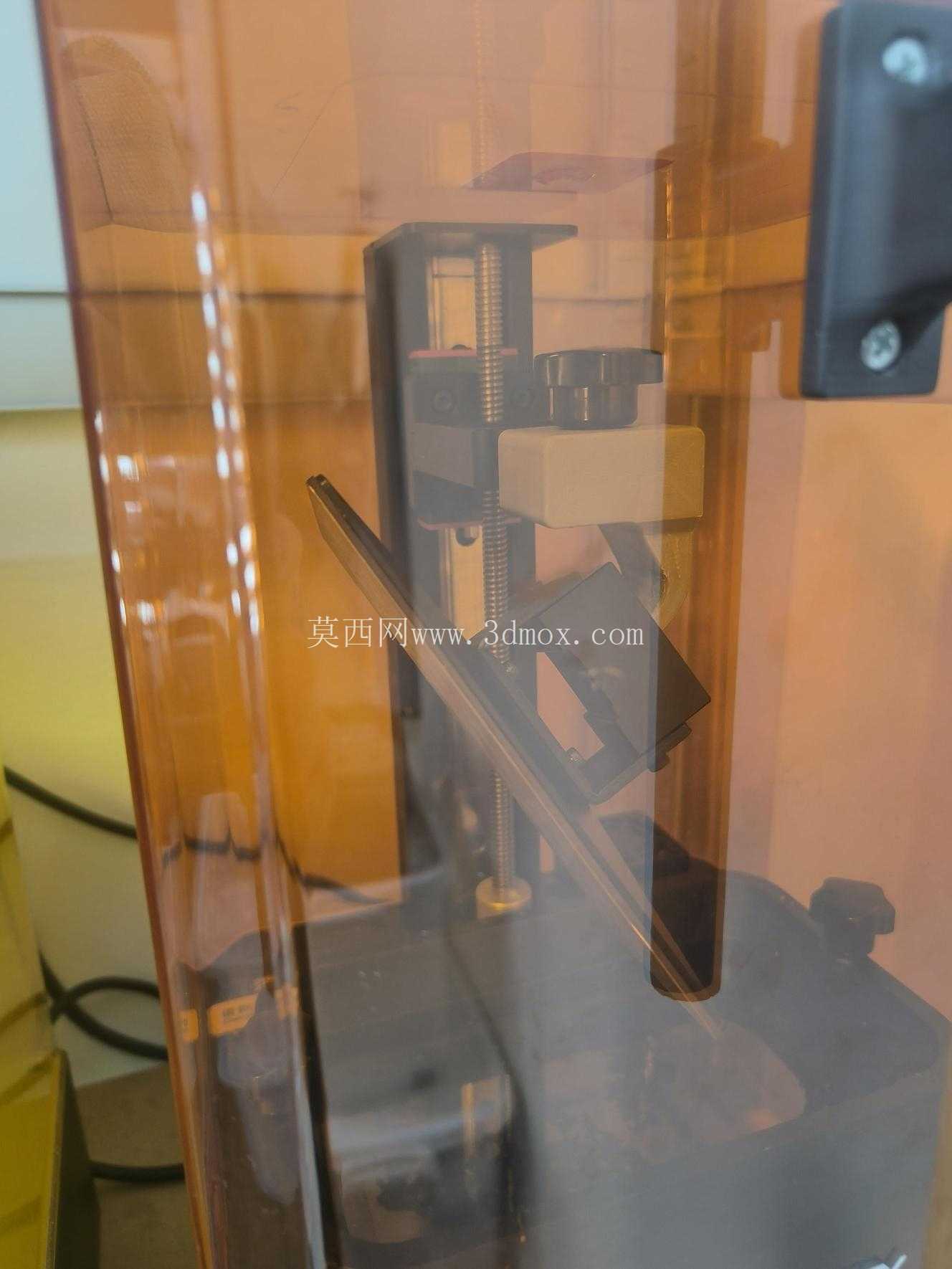

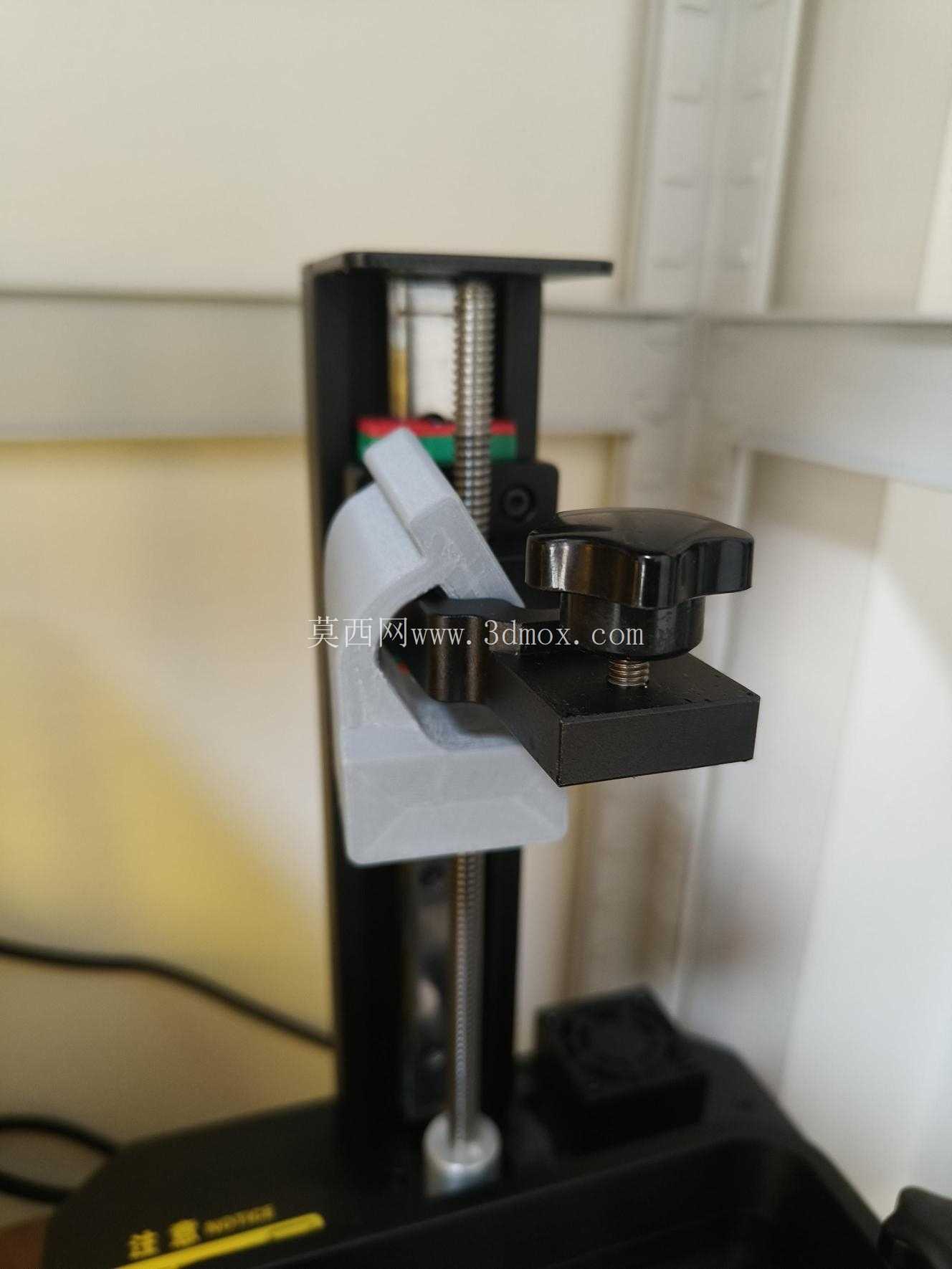

LD-002R打印床悬挂式滴水适配结构

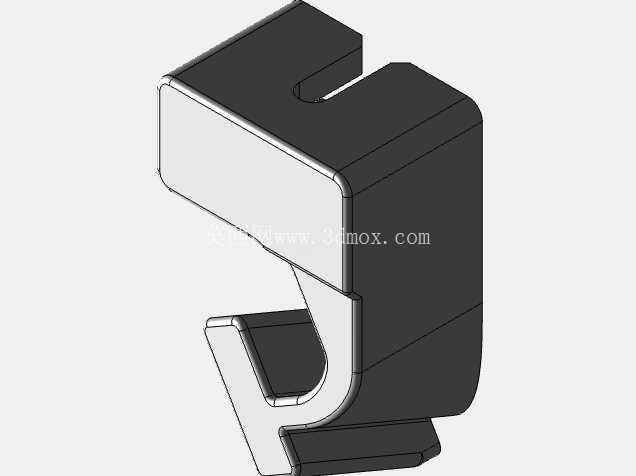

　　从结构设计来看，整体采用卡扣式悬挂逻辑，上部的开槽结构完全匹配LD-002R打印床侧边的安装凸缘尺寸，安装时无需额外紧固件，直接将开槽对准打印床边缘卡入即可完成固定，卡槽内部做了微小的倒角导向处理，即使在佩戴防护手套操作的场景下，也能快速对位卡合，不会出现卡滞或者对位偏差的问题。下部的弯钩结构是整个适配件的核心受力部位，弯钩的开口尺寸经过反复校核，刚好可以挂在打印机机身侧边的型材边缘或者配套的沥水支架横杆上，弯钩的承载面做了加宽处理，接触面积比常规挂钩结构大40%左右，即使打印床搭载满版大尺寸模型、整体重量达到设备额定承载上限时，也不会出现局部应力集中导致的结构变形或者滑脱风险。光固化3D打印作业过程中，打印完成后的模型表面会残留未固化的液态树脂，常规处理流程中需要将打印平台倾斜放置，让残留树脂自然滴落回收，减少材料浪费的同时也能降低后续清洗环节的溶剂消耗。这款适配结构正是针对LD-002R型号光固化打印机的打印床悬挂沥水需求开发，解决了打印完成后平台无固定放置点位、残留树脂随意滴落污染作业台面、倾斜角度不稳定导致沥水不彻底的实际问题。

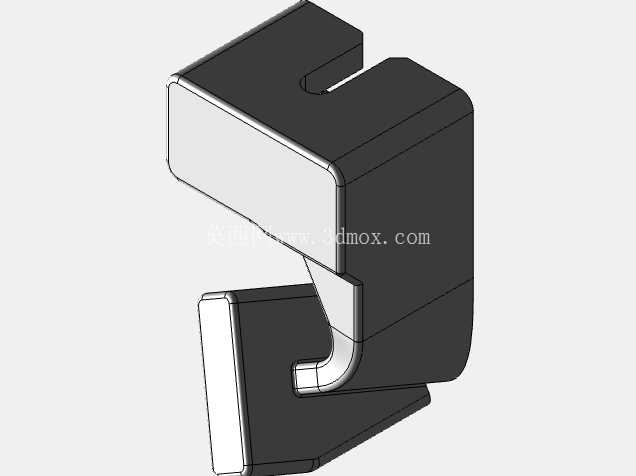

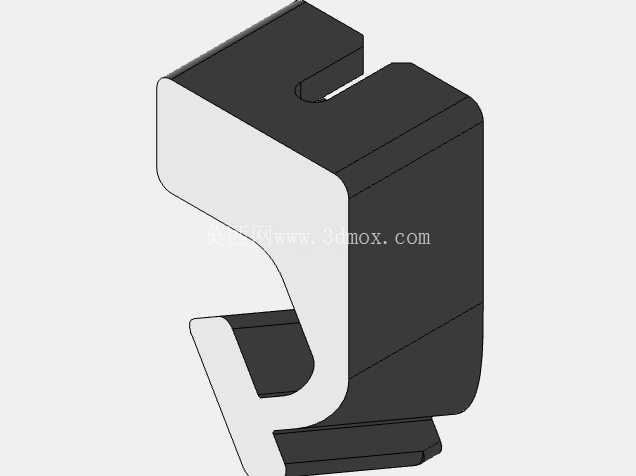

　　设计过程中针对不同使用场景做了两个版本的结构优化，其中一个版本在保证结构强度的前提下做了局部减薄处理，去掉了非受力区域的冗余材料，既降低了打印该适配件本身的材料消耗，也让整体外观更简洁利落，同时优化了加强筋的排布位置，在悬挂受力的关键转角处设置了渐变式加强筋，避免应力集中导致的断裂问题；另一个版本则针对无支撑打印需求做了结构调整，所有悬空面的倾斜角度都设置在FDM以及光固化打印的自支撑角度范围内，打印该适配件时不需要添加任何支撑结构，打印完成后不需要做支撑拆除的后处理，直接就能投入使用，大幅降低了适配件本身的制作门槛。

　　从安装边界来看，上部卡槽的内宽尺寸严格匹配LD-002R打印床的侧边厚度，卡槽深度控制在15mm，既保证卡合后不会出现前后窜动，也不会因为卡槽过深干涉打印床本身的调平结构；下部弯钩的垂直高度预留了足够的沥水空间，悬挂后打印床的倾斜角度保持在15度左右，这个角度是经过实际测试得出的最优沥水角度，既可以让残留树脂顺着平台表面快速流向最低点滴落，也不会因为角度过大导致平台上未完全固化的模型出现滑移脱落的问题。实际使用场景中，该适配件除了可以在打印完成后的沥水环节使用，也可以在模型二次固化、平台清洁等环节作为临时悬挂支架使用，不需要额外购置专用的平台放置架，减少了桌面级3D打印工作站的配件采购成本。

　　结构的外轮廓所有转角都做了R2以上的圆角处理，没有尖锐棱角，操作过程中不会划伤防护手套或者操作人员的皮肤，也不会刮碰到打印机机身的表面涂层。在受力校核环节，针对整体结构做了1.5倍额定载荷的受力仿真，最大应力出现在上部卡槽和下部弯钩的连接过渡处，应力值远低于常用3D打印材料的屈服强度，即使采用常规的PLA、ABS或者光敏树脂材料打印该适配件，也能满足长期反复使用的强度要求，不会出现疲劳断裂的问题。
