计量泵用连接插头结构设计

　　在流体计量输送场景中，计量泵的稳定运行离不开各连接部件的可靠配合，这款计量泵插头是计量泵流体通路与驱动端衔接的核心配件之一，主要应用在小流量高精度流体加注、药剂定量投加、实验室流体配比、小型化工生产线计量输送等工况中，承担着通路密封衔接、流体导向、部件定位的多重作用。从实际使用场景来看，这类插头多适配柱塞式或者隔膜式小型计量泵，安装位置处于泵头的流体进出端衔接处，需要和配套的管路接头、密封垫圈配合完成装配，日常运行中会持续接触输送的流体介质，同时承受泵体工作时产生的往复振动与小幅压力波动，因此结构设计上需要兼顾密封可靠性、安装便捷性与长期使用的结构强度。

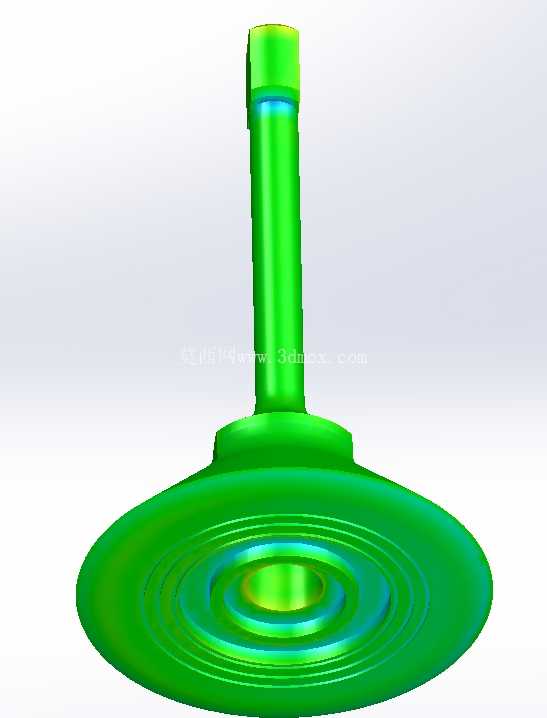

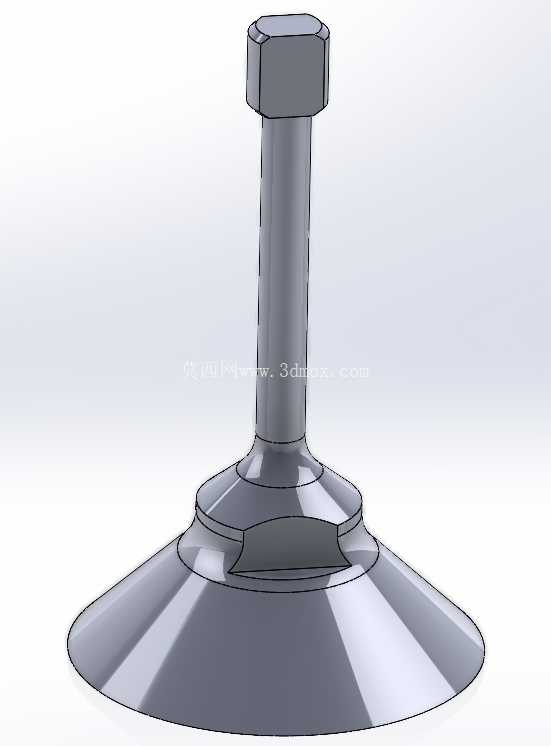

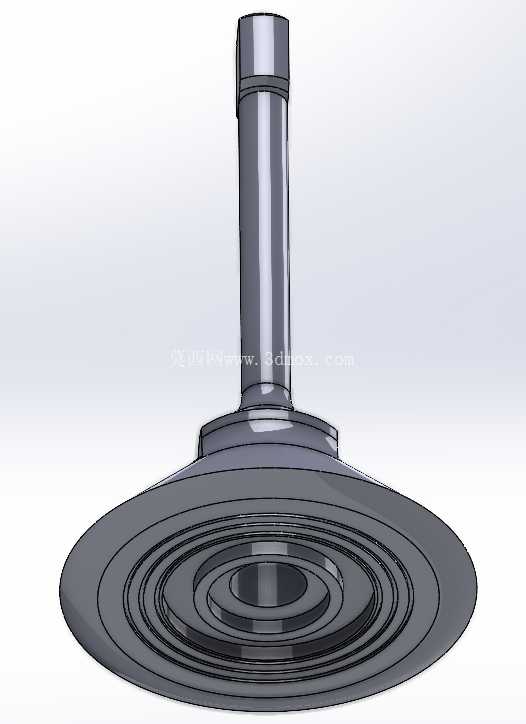

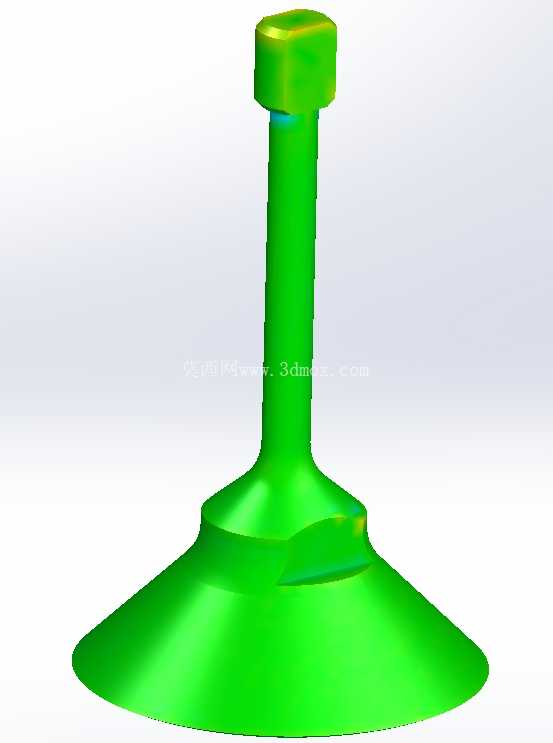

　　从产品结构来看，这款插头整体采用盘座加柱体的组合结构，下部的圆盘结构是安装定位的核心基准，圆盘表面设置有多圈同心环形密封槽，装配时可以嵌入O型密封圈或者平垫片，通过端面压紧的方式实现流体通路的静密封，多圈环槽的设计可以形成多道密封防线，即使单道密封出现轻微老化渗漏，后续环槽也能起到二次阻流的作用，避免介质直接泄漏到外部环境中。圆盘的直径尺寸是安装边界的核心参数，设计时需要匹配泵头对应的安装沉孔尺寸，保证装配后圆盘端面和泵头安装面完全贴合，不会出现偏斜导致的密封压合不均问题；圆盘的厚度需要兼顾结构强度与安装空间限制，过薄会在长期压紧力作用下产生形变，导致密封失效，过厚则会占用过多泵头内部空间，影响其他部件的装配位置。上部的柱体结构是流体导流与管路衔接的部分，柱体顶端设置有定位卡扣结构，和配套的快插管路连接时，可以通过卡扣实现快速锁定，不需要额外的紧固件就能完成管路连接，大幅提升现场装配与后期维护的效率；柱体内部设置有贯通的流体通道，通道的孔径经过精确计算，匹配计量泵的额定流量范围，避免通径过小导致的流阻增大影响计量精度，也不会因为通径过大导致流体在通道内产生紊流，影响输出流量的稳定性。

　　柱体和下部圆盘的衔接位置做了圆弧过渡处理，避免直角连接处的应力集中问题，因为计量泵运行时柱体位置会承受管路带来的侧向拉扯力，同时长期接触输送介质，如果存在应力集中点，很容易在长期振动或者介质腐蚀作用下产生裂纹，圆弧过渡可以将衔接位置的应力分散到更大的区域，提升部件的抗疲劳强度。设计过程中，首先需要明确适配计量泵的额定工作压力、流量参数、输送介质特性，根据这些参数确定插头的通径尺寸、密封槽的数量与深度、整体材质选型——如果是输送普通水性介质，可以选用常规工程塑料材质，如果是输送腐蚀性药剂，则需要选用耐化学腐蚀的氟塑料或者不锈钢材质。其次需要匹配泵头的安装接口尺寸，确定圆盘的外径、安装孔位（如果是螺栓紧固形式）或者卡扣配合尺寸，保证插头可以精准安装到泵头对应的位置，不会出现装配干涉。另外还要考虑安装操作的便捷性，柱体的长度设计需要保证管路连接时有足够的操作空间，不需要拆卸周边其他部件就能完成管路的插拔操作；圆盘边缘可以做小尺寸的倒角处理，既可以在装配时起到导向作用，方便插头快速对准安装沉孔，也可以去除边缘的锐边，避免安装时划伤操作人员或者损坏密封件。从实际使用的角度出发，这类插头的外形尺寸需要严格控制安装公差，尤其是密封槽的尺寸公差、圆盘端面的平面度公差，密封槽的宽度和深度如果偏差过大，会导致密封圈压缩量不符合设计要求，压缩量过小密封压力不足容易泄漏，压缩量过大则会导致密封圈过早老化失效；圆盘端面的平面度如果超差，压紧后会出现局部间隙，同样会引发密封泄漏问题。另外柱体顶端的卡扣结构尺寸需要和配套的快插接头公差匹配，保证插拔力度适中，既不会因为配合过松导致管路受压力脱落，也不会因为配合过紧导致后期维护拆卸困难。

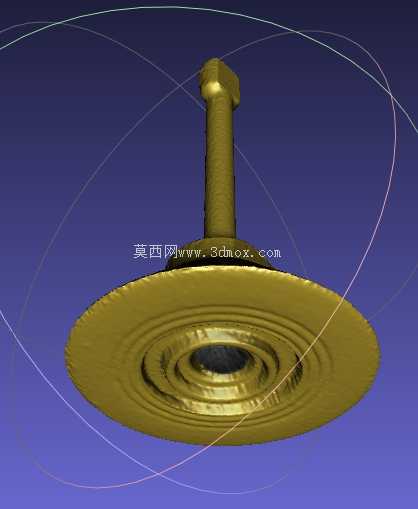

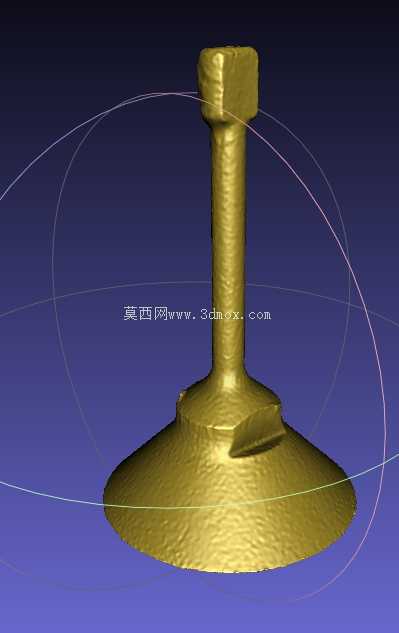

　　在三维建模过程中，这类零件需要重点关注各特征之间的位置度要求，比如柱体的中心轴线需要和圆盘的中心轴线完全重合，偏心量控制在极小的公差范围内，否则装配后柱体出现偏斜，会导致管路安装后产生额外的应力，长期运行下会出现管路开裂或者接头泄漏的问题；密封槽的同轴度也需要严格控制，保证密封圈安装后不会出现扭曲偏移，确保整圈密封压力均匀。对于这类直接接触输送介质的部件，建模时还需要考虑流道的内壁光滑度，内壁不能有明显的台阶或者凸起，避免流体中的杂质在凸起位置沉积，长期积累后堵塞流道，影响计量泵的流量精度；流道和圆盘端面的衔接位置也需要做圆角过渡，减少流体在转角位置的阻力，降低流体输送过程中的压力损失。在实际选型替换时，工程人员首先需要确认原有插头的安装尺寸，包括圆盘外径、厚度、柱体长度、通径尺寸、密封槽规格，再结合实际输送介质的特性选择对应材质的产品，装配时需要检查密封槽内的密封圈是否完好，有没有划伤或者老化变形的情况，安装时保证端面清洁无杂质，按照规定的压紧力进行紧固，避免压合力过大导致圆盘变形，或者压合力不足导致密封失效。日常维护中，这类插头属于易损配件，需要定期检查密封位置有没有渗漏痕迹，卡扣结构有没有出现磨损松动的情况，根据输送介质的腐蚀特性定期更换，避免部件突然失效导致流体泄漏，影响整个计量系统的正常运行。
