NANO VNA-H矢量网络分析仪便携收纳坚固盒

　　射频测试现场作业中，NANO VNA-H作为手持矢量网络分析仪，常被用于天线调试、射频链路驻波检测、滤波器参数校准等场景，外场作业时设备本体、测试线缆、校准件、转接头零散携带容易出现接口磕碰、线缆弯折损坏、小配件丢失的问题，这款定制化坚固收纳盒正是针对这类外场测试的实际痛点设计。

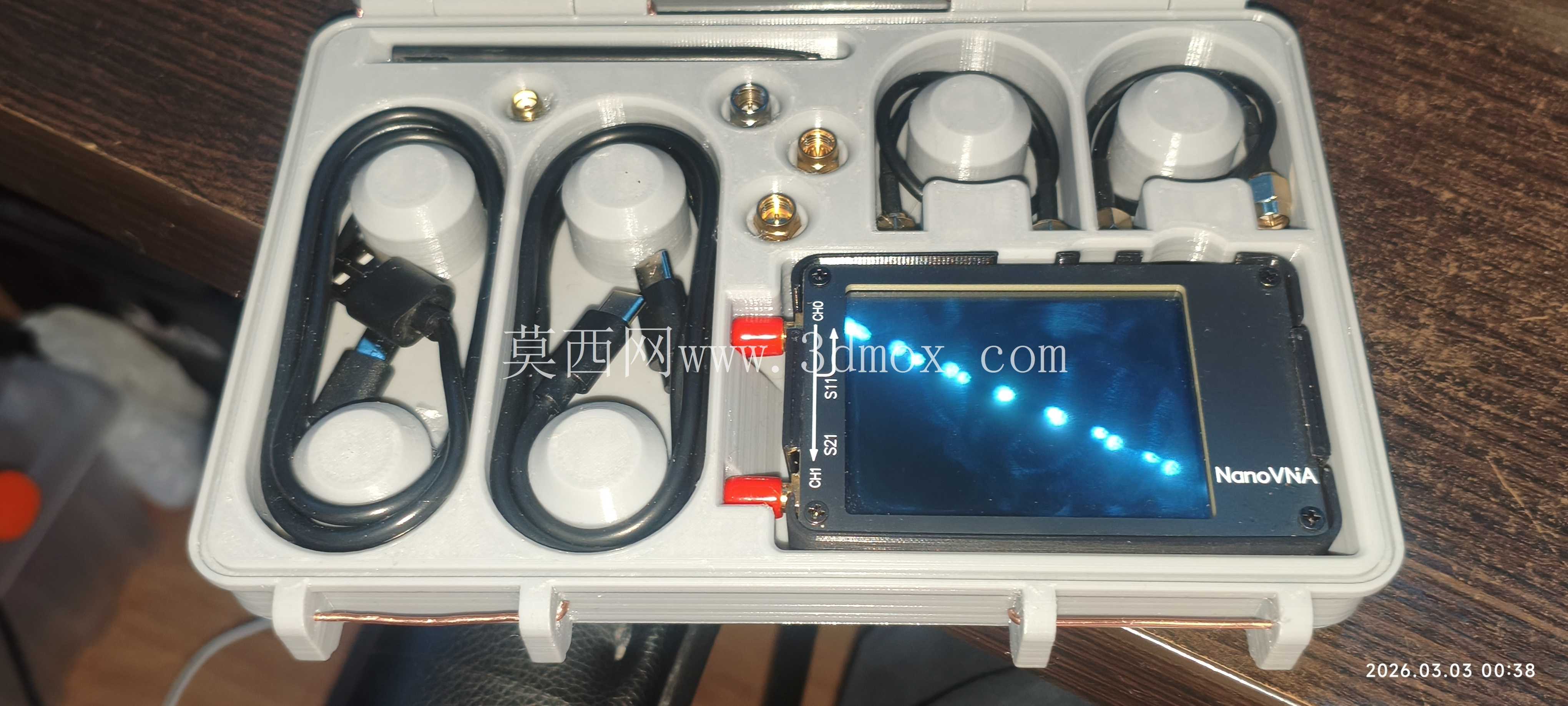

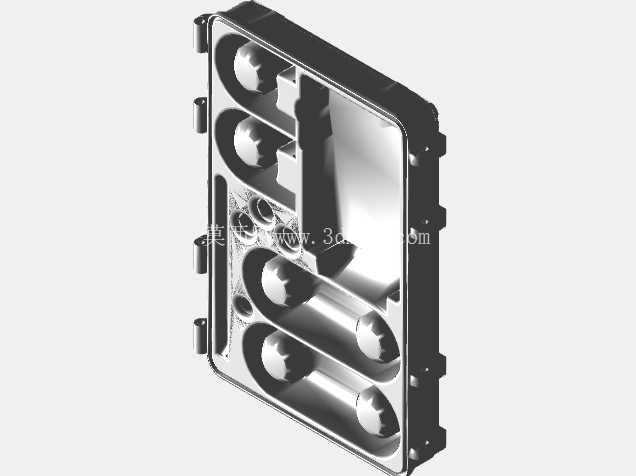

　　从结构布局来看，盒体内部采用一体化定位槽设计，每个槽位完全匹配对应配件的外形轮廓：主机槽位预留了屏幕防护间隙，避免盒盖受压直接接触屏幕造成刮花或碎裂，槽侧对应设备的SMA接口位置做了避让缺口，无需拆卸接口上的常用转接头即可直接放入，减少反复拆装接头带来的螺纹磨损；两根测试线缆采用盘绕式定位槽，槽体曲率严格控制在线缆最小弯曲半径以上，避免长期盘绕造成线缆内部铜芯断裂、屏蔽层破损，槽位两端设置的卡扣结构可以固定线缆接头位置，防止运输过程中线缆松脱晃动；三个SMA转接头单独设置了圆柱形定位孔，孔位内径与转接头外径过盈配合，拿取时只需轻推底部即可取出，不会因为晃动出现转接头脱落刮伤设备外壳的情况；配套的校准件槽位做了深度适配，校准件端面不会与盒体内壁接触，避免校准端面磨损影响测试精度。

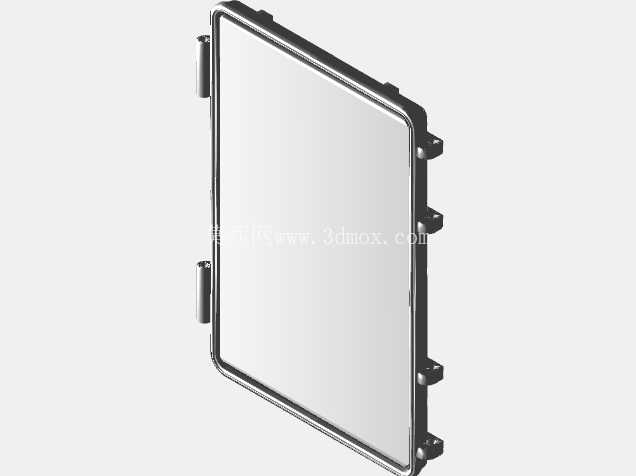

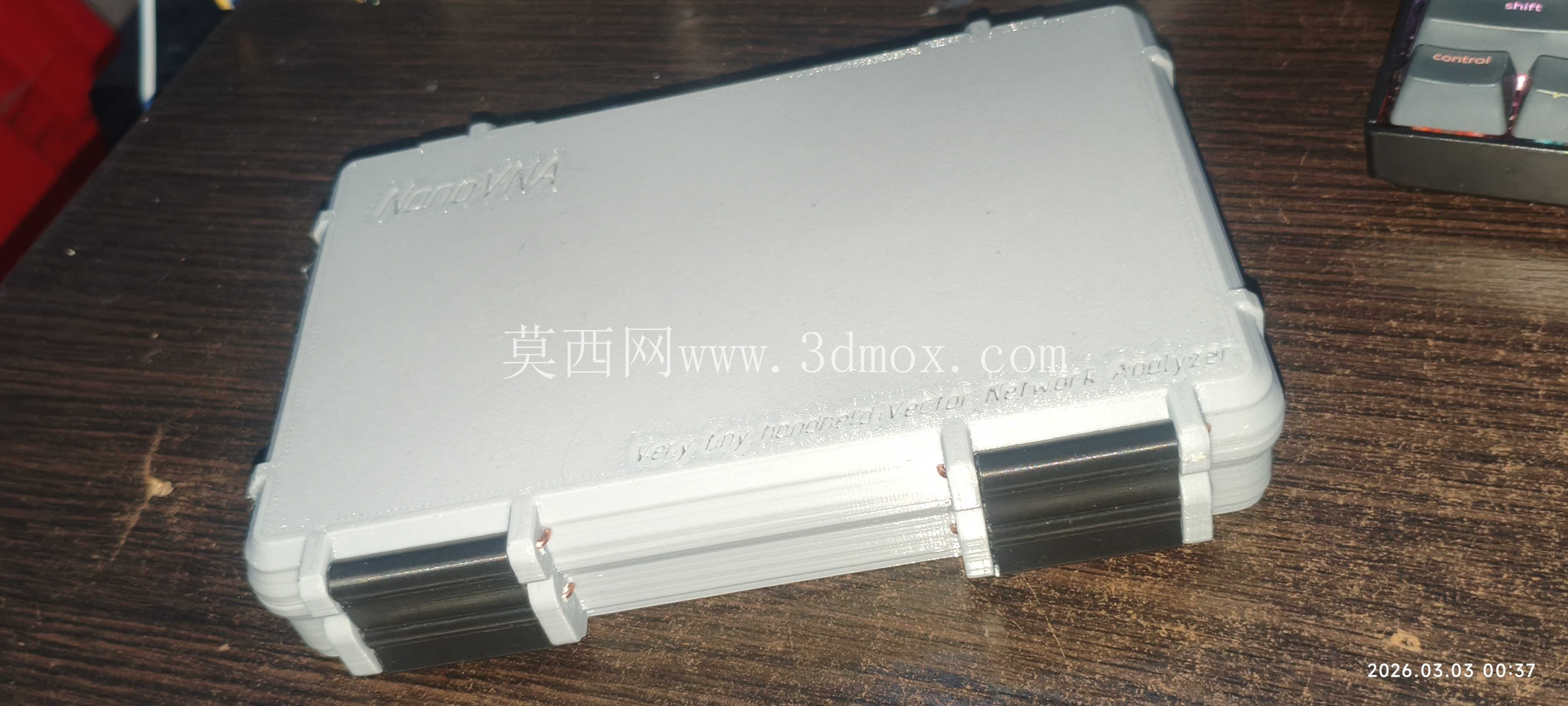

　　盒体的外形尺寸完全适配日常通勤包、工具包的内部容纳边界，整体壁厚根据3D打印工艺的特性做了均匀化处理，既保证边角位置的抗冲击强度，又不会因为壁厚过大增加整体重量，盒盖与盒体的扣合位置采用嵌入式凸台结构，扣合后无明显缝隙，具备基础的防尘防泼溅能力，能够满足户外基站调试、业余无线电野外通联、生产线射频模块抽检等多场景的携带需求。设计过程中优先考虑了实际使用的操作效率：所有配件放入后无需额外绑扎固定，合盖即可携带，开盖后所有配件一目了然，无需翻找即可快速取出需要的部件，主机槽位侧边预留了手写标签的粘贴区域，可以标注设备的校准日期、常用测试频段等信息，避免多台设备混用时出现参数混淆。

　　盒体外部的加强筋沿着受力方向分布，跌落时冲击力会沿着加强筋传导分散，不会直接作用在内部设备上，底部的支撑凸台可以让盒体放置在不平整的作业面时保持稳定，不会因为台面倾斜导致盒体滑落。不同于通用收纳盒的松散布局，这款收纳盒的每个槽位都经过实际配件的装配验证，不存在槽位过大晃动、槽位过小无法放入的问题，线缆槽的长度经过精确计算，刚好容纳标配长度的测试线缆，不会出现线缆盘绕后鼓包导致盒盖无法扣合的情况，转接头孔位的深度刚好让转接头顶部与盒体内表面齐平，合盖后转接头不会上下窜动。对于经常需要携带射频测试设备外出作业的工程师来说，这类定制化收纳结构能够大幅降低设备携带过程中的损坏概率，减少配件丢失带来的额外成本，同时规整的收纳方式也能提升现场作业的准备效率，不需要在零散的背包中翻找各个配件，开盖即可快速搭建测试环境。
