适配25mm气缸的BM5-032S传感器支架转换件

在气动自动化产线的搭建与改造过程中，经常会遇到标准件适配性偏差的问题，其中气缸配套传感器支架的尺寸错配是现场调试阶段十分常见的状况。BM5-032S系列传感器支架原本是为32毫米缸径的标准圆形气缸设计的配套安装件，这类支架依靠自身的弧形卡合结构抱紧气缸外壁，为磁性传感器提供固定基准，确保传感器能够准确捕捉气缸活塞的磁环位置，向控制系统反馈活塞行程节点，是气动回路中位置检测环节的核心固定部件。但在实际项目中，不少设备会根据负载、行程、安装空间的实际需求选用25毫米缸径的气缸，若前期物料采购出现型号偏差，或是现场改造时需要复用现有库存的32缸径配套支架，就会出现支架内径与气缸外径不匹配的问题——支架的弧形卡口曲率与25毫米气缸外壁无法完全贴合，直接安装会出现抱紧力不足、支架沿气缸轴向滑动、周向偏转的问题，直接导致传感器检测位置偏移，无法正常触发位置信号，轻则造成设备动作逻辑紊乱，重则引发工位碰撞、工件报废等生产事故。

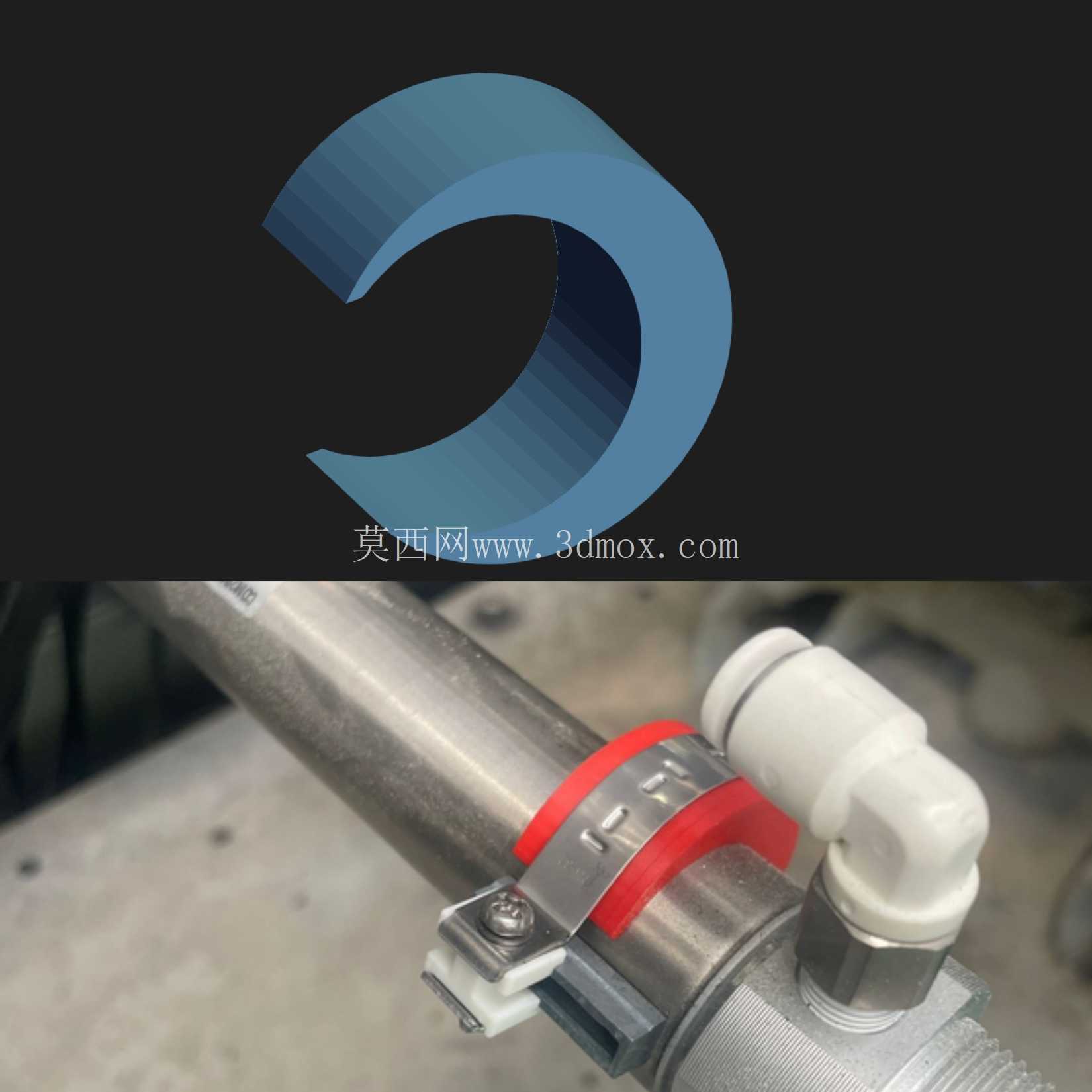

这款转换部件正是针对这一现场痛点设计的适配结构，整体采用弧形补套的结构形式，内弧面完全贴合25毫米缸径圆形气缸的外壁曲率，外弧面则与BM5-032S传感器支架的内卡口曲率完全匹配，相当于在小直径气缸与大尺寸支架之间填充了一层尺寸过渡层，填补了两者之间7毫米的直径差间隙。从安装边界来看，该转换件的轴向宽度与原支架的卡合宽度保持一致，不会额外占用气缸轴向的安装空间，不会对气缸两端的端盖、气管接头、浮动接头等周边部件造成干涉；径向厚度经过精确计算，安装后不会改变原传感器相对于气缸磁环的检测距离，确保传感器的检测灵敏度与原厂安装状态保持一致，不会因为加装转换件出现信号漏检、误触发的问题。

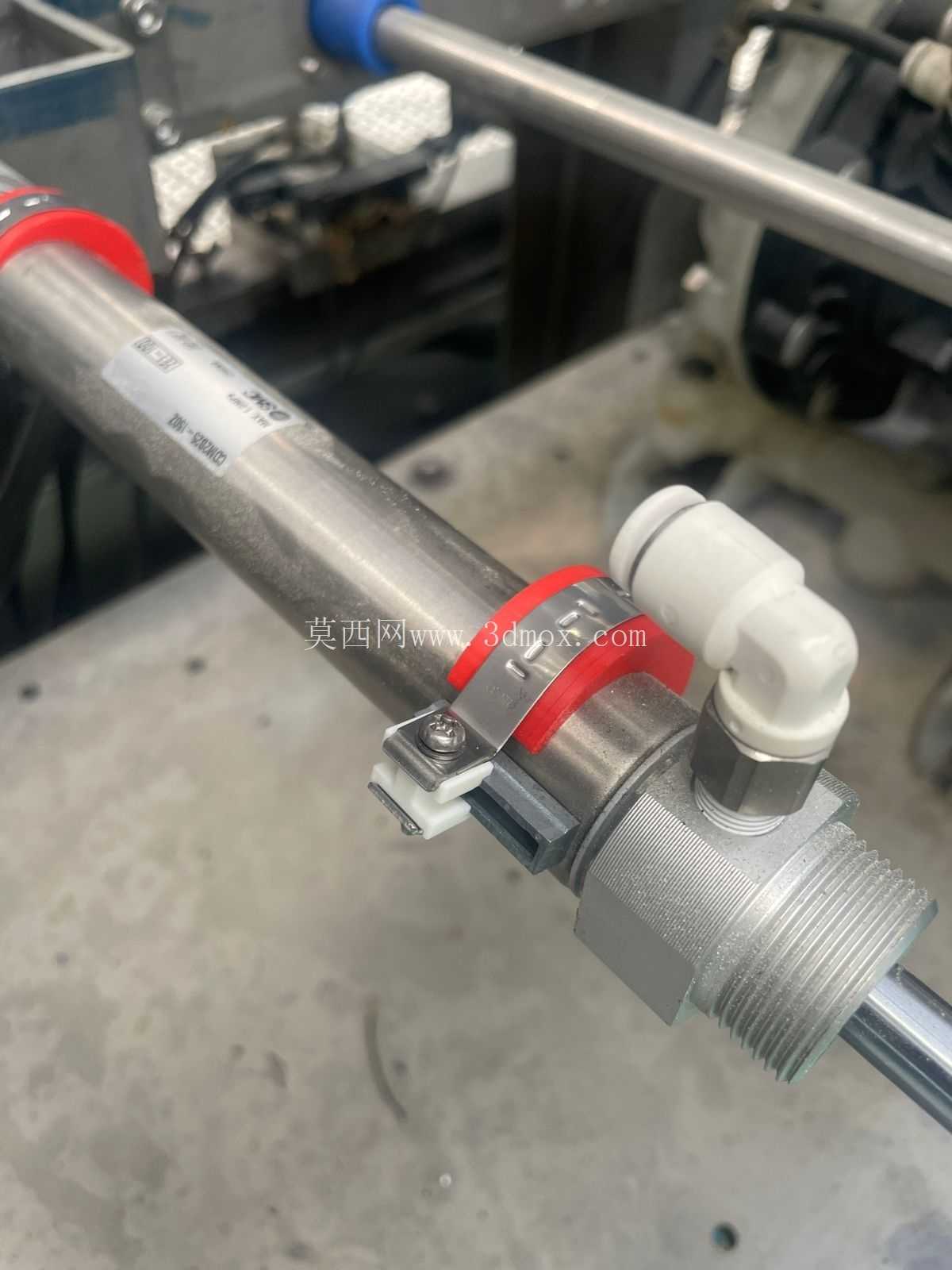

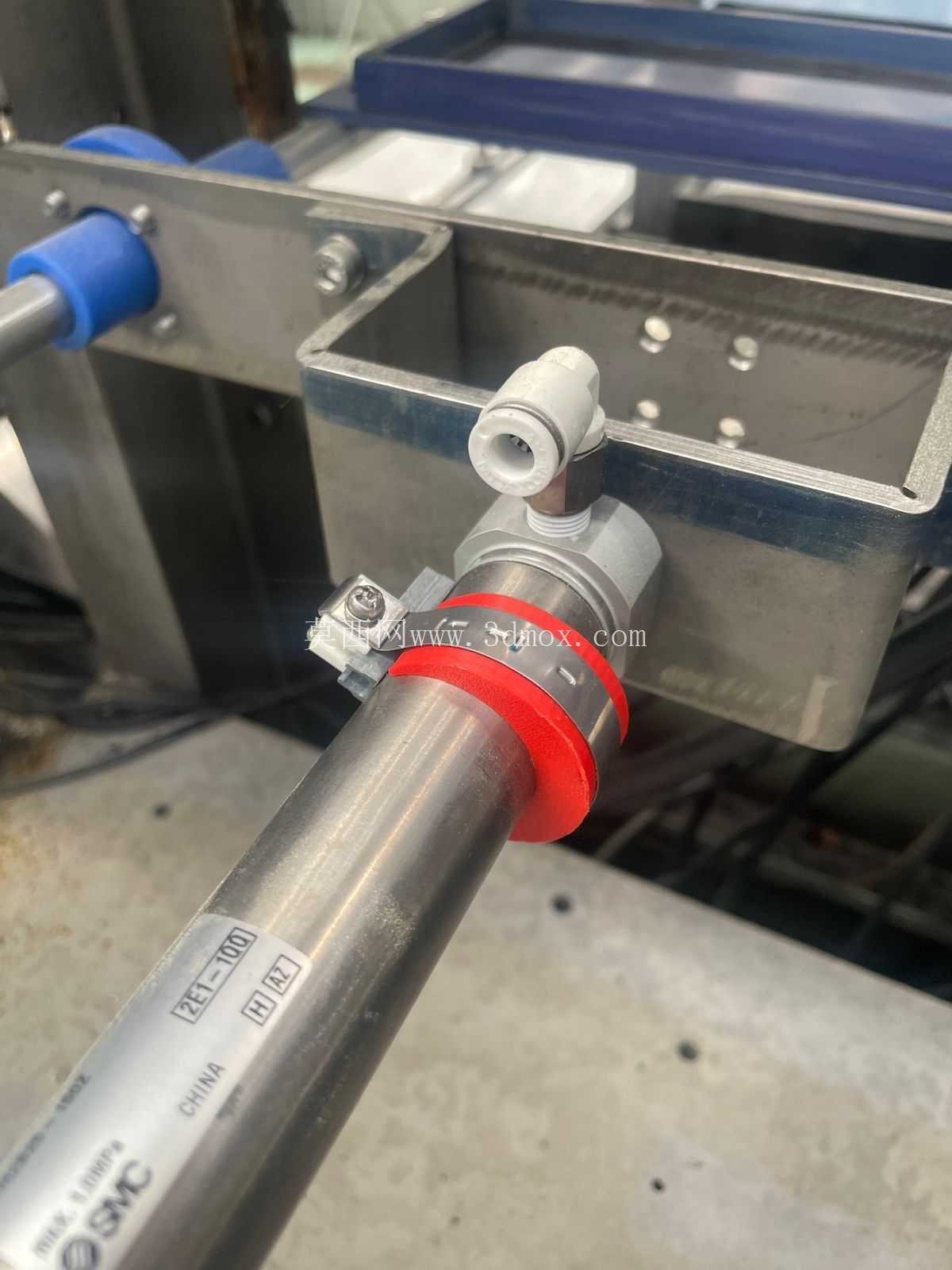

从结构设计思路上，这款转换件没有采用复杂的可调结构，而是做了一体化的刚性补套设计，避免了可调结构长期受气缸往复振动影响出现松动移位的问题。安装时只需要将转换件贴合在25毫米气缸外壁的目标安装位置，再将原BM5-032S传感器支架卡在转换件的外弧面上，拧紧支架原有的紧固螺丝即可完成安装，整个过程不需要对原有支架进行钻孔、打磨等二次加工，也不需要在气缸外壁额外加工定位孔，不会破坏气缸的原有结构强度，安装效率与原厂支架的安装效率基本一致。

在实际应用场景中，这类转换件可以广泛用于各类采用圆形标准气缸的自动化设备，包括流水线顶升机构、气动机械手的伸缩关节、工装夹具的夹紧气缸、分拣设备的推料气缸等场景，尤其适合设备改造、物料错配应急替换、库存备件复用等工况，能够在不更换现有传感器支架、不重新采购适配型号支架的前提下，快速解决尺寸不匹配的问题，大幅降低现场调试的等待周期，减少备件库存的品类压力。从功能特性来看，该转换件的接触面做了防滑纹理处理，当支架螺丝拧紧后，转换件与气缸外壁、转换件与支架内壁之间会产生足够的静摩擦力，即使气缸长期处于高频往复运动状态，转换件也不会出现轴向滑移、周向转动的问题，能够始终保持传感器的检测位置精度，确保位置信号反馈的稳定性。同时，转换件的边缘做了倒角处理，安装时不会刮伤气缸的阳极氧化外壁，也不会割伤安装人员的手部，符合机械设计的安全规范要求。

在尺寸校核层面，设计过程中充分考虑了不同厂商25毫米气缸的外径公差范围，内弧面的尺寸做了微小的公差补偿，既能够适配标准公差范围内的所有25毫米缸径圆形气缸，又不会因为尺寸过紧导致安装困难，也不会因为尺寸过松出现配合间隙。外弧面的曲率则完全匹配BM5-032S支架的卡口尺寸，确保支架卡入后能够完全贴合，不会出现局部应力集中导致支架变形的问题。整个结构没有多余的突出部分，安装后整体外观与原支架直接安装的效果基本一致，不会出现突兀的结构凸起，也不会积留生产过程中的粉尘、切削液等杂物，适合在各类工业生产环境中长期使用。
