LM2596降压模块卡扣式3D打印容器盖

在嵌入式开发、电子DIY以及小型工控设备的搭建场景中，LM2596直流降压模块是极为常用的电压转换部件，这类模块通常以裸板形式流通使用，在实际装机、桌面调试或者外露布设时，引脚、焊点以及板载元件很容易被金属碎屑、导线外皮或者误触碰造成短路，同时裸露的模块也容易积灰受潮，影响长期使用的稳定性。这款针对LM2596模块设计的卡扣式容器盖搭配配套底壳，就是为了解决裸板使用的防护问题，适配日常电子制作、小型设备内置电源模块的安装需求。

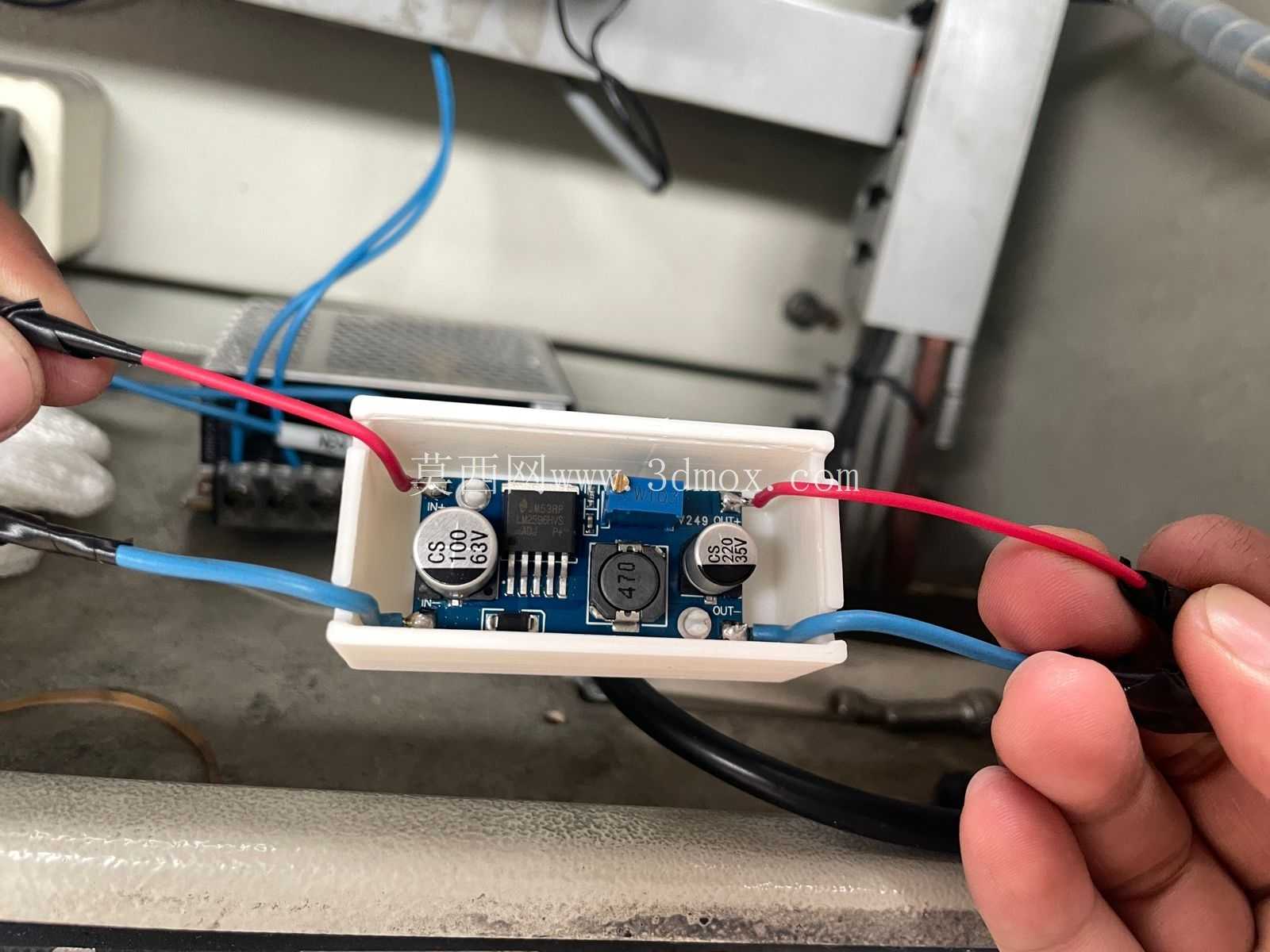

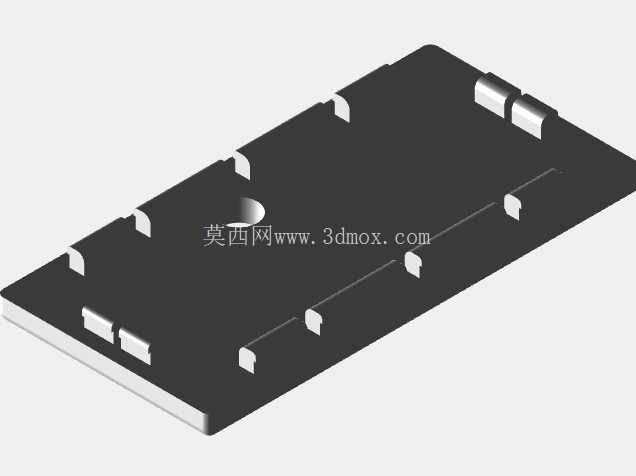

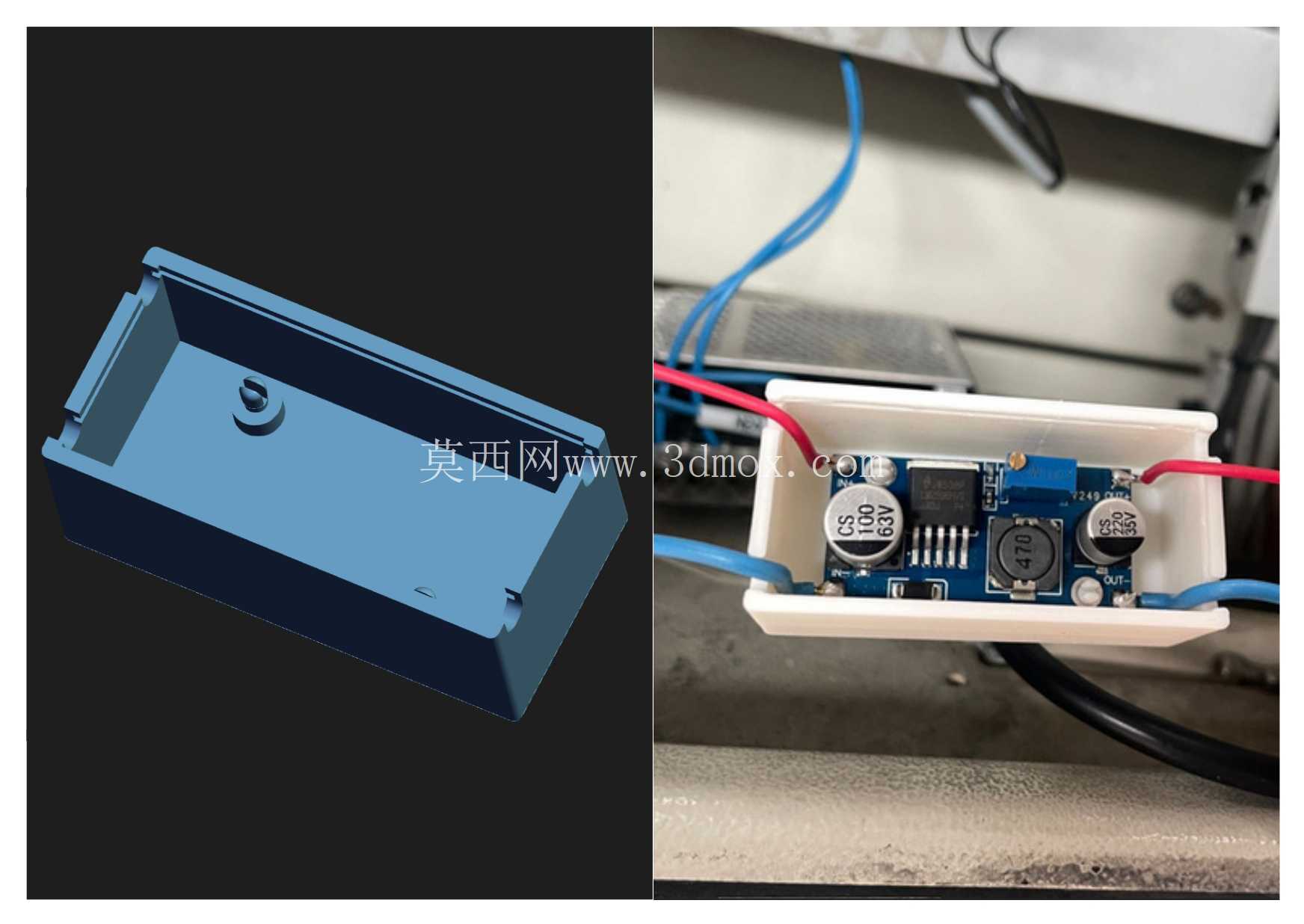

设计上没有采用常见的螺丝固定方案，而是选择了全卡扣的装配逻辑，底壳预留了和LM2596模块PCB轮廓匹配的滑槽，模块可以顺着滑槽直接滑入底壳内部，滑槽两侧的限位筋刚好卡住PCB的板边，不需要额外打固定孔或者点胶就能把模块牢牢限位在壳体内，不会出现窜动。上盖和底壳的配合也采用卡扣结构，盖体边缘的卡扣对应底壳的卡槽，按压到位后就能完成扣合，日常需要调整模块上的调压电位器时，可以直接撬开卡扣打开上盖，不需要反复拧动螺丝，对于需要频繁调试参数的DIY场景来说，拆装效率提升非常明显。不过设计时也考虑到FDM3D打印的材料特性，PLA或者PETG打印的卡扣本身存在一定的脆性，如果日常需要频繁开盖调整参数，卡扣位置可以根据实际使用的打印材料、层厚参数做适当加厚，或者在打印时调整卡扣位置的填充率，避免多次开合后卡扣断裂失效。

从安装边界来看，整个壳体的内部尺寸完全贴合常规LM2596降压模块的PCB尺寸，预留了输入输出导线的出线槽，导线可以从壳体两端的缺口引出，不会被盖体压破绝缘层。壳体外部没有多余的突出结构，不管是用双面胶粘贴固定在设备内壁，还是用扎带穿过壳体预留的绑带孔固定在安装支架上，都不会和周边的其他电子元件产生干涉。壳体表面在调压电位器对应的位置预留了操作缺口，不需要打开上盖就可以用螺丝刀调整输出电压，日常调试非常方便。

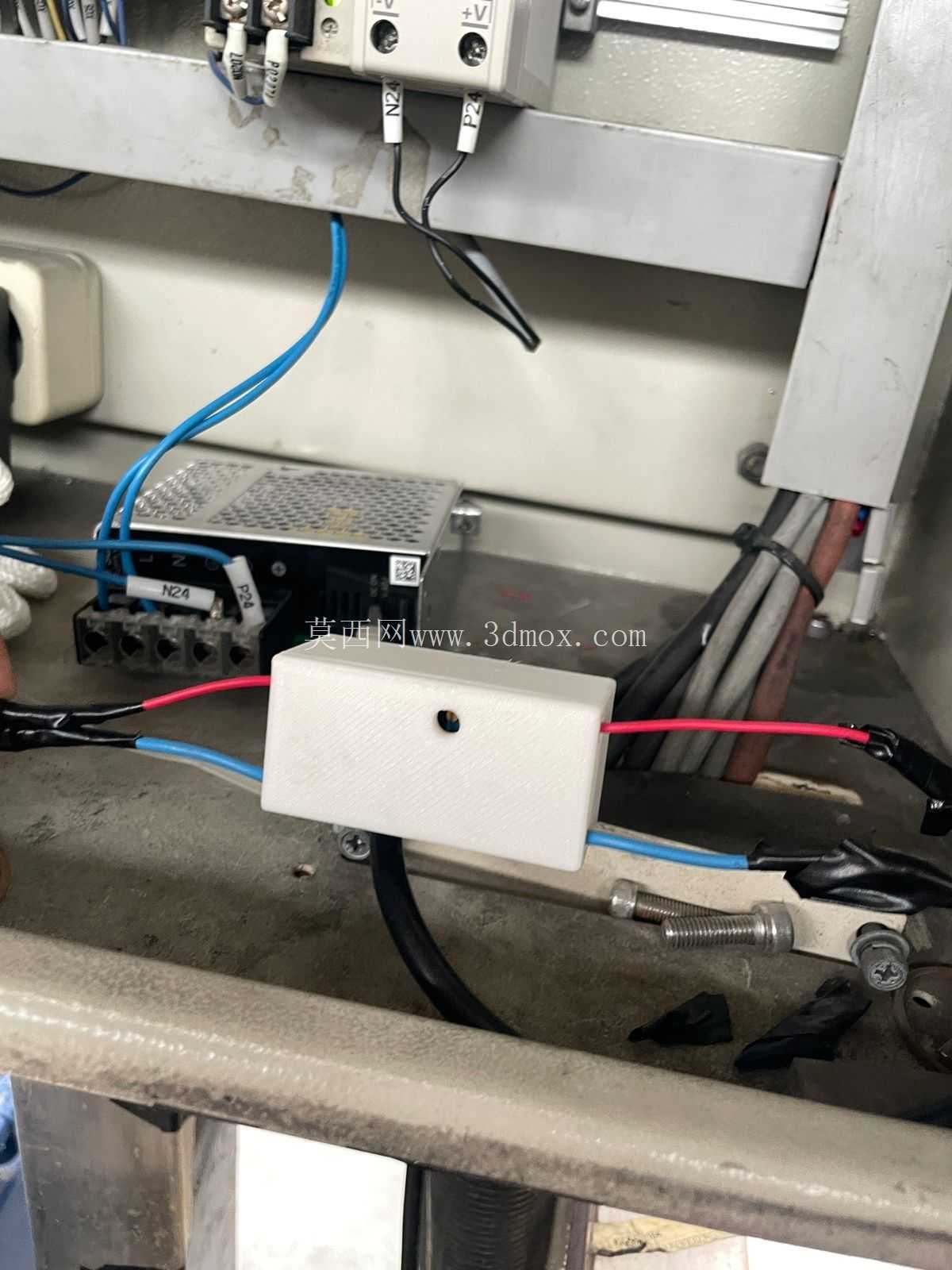

在实际应用中，这类定制打印的防护壳既可以用在桌面Arduino实验平台的电源模块防护上，避免实验过程中掉落的焊锡丝、杜邦线金属端造成模块短路，也可以用在小型自动化设备的内置电源部分，把降压模块封闭在壳体内，隔绝设备运行过程中产生的粉尘、油污，延长模块的使用寿命。相比通用的塑料接线盒，这款定制壳体的空间利用率更高，没有多余的闲置空间，安装时占用的体积更小，对于空间紧凑的小型设备来说非常友好。同时卡扣式的设计不需要额外采购螺丝等紧固件，打印完成后就可以直接装配使用，不需要后续的攻丝、打孔等二次加工工序，对于3D打印制作来说，一体打印的壳体不需要额外添加支撑，打印成功率高，普通的桌面级FDM打印机就可以直接制作，不需要特殊的打印设备。

设计过程中也充分考虑了3D打印的工艺特性，所有的卡扣、滑槽结构都做了0.2mm的装配间隙，适配普通FDM打印的精度误差，不会因为打印时的尺寸膨胀导致卡扣装不上或者滑槽过紧滑不动的问题。壳体的壁厚设置在1.5mm，既可以保证足够的结构强度，避免日常磕碰导致壳体开裂，也不会因为壁厚过厚浪费打印材料、延长打印时间。对于不同厂家生产的LM2596模块，只要PCB尺寸是常规的标准尺寸，都可以直接装入这个壳体，如果是尺寸略有差异的改版模块，也可以很方便地调整模型的滑槽宽度、壳体长度参数，快速适配不同规格的降压模块使用。
