易生纸板线轴3D打印机适配结构件

　　这款适配结构正是针对eSUN易生品牌的纸板包装耗材线轴开发的专用转接部件，核心作用是填补线轴中心孔与耗材仓转轴之间的尺寸公差间隙，让线轴在仓内保持稳定的同轴转动状态，消除放卷过程的额外阻力波动。从结构设计逻辑来看，这款适配器采用了对称式轮辐结构，整体为圆盘式构型，中心设置与耗材仓转轴匹配的定位通孔，外圆轮廓匹配eSUN纸板线轴的中心内孔尺寸，端面均匀分布的六个安装孔位用于和线轴端面的固定点位对位锁紧，轮辐之间开设的五个大尺寸镂空槽，一方面可以最大限度降低零件自身重量，减少转动惯量带来的放卷惯性，避免打印头快速移动时线轴过度转动导致耗材松脱缠绕，另一方面也能减少打印耗材的用量，缩短零件本身的打印成型时间。在桌面级FDM3D打印的日常生产作业中，封闭机型的耗材仓适配问题一直是影响连续打印稳定性的常见痛点，尤其是起迪Q2Combo这类自带封闭耗材容纳仓的机型，原厂设计的耗材仓虽然可以容纳常规规格的纸板线轴，但不同品牌耗材的线轴内径、端面厚度、中心孔位公差存在离散性，直接将外购的成品耗材线轴放入仓内，很容易出现放卷过程中线轴径向窜动、转动卡滞、阻尼不均的问题，轻则导致送丝阻力波动引发打印层厚不均、表面拉丝，重则出现送丝轮打滑、断丝停机的故障，直接造成打印件报废。

　　在安装边界的尺寸把控上，设计前期针对实际使用的eSUN纸板线轴做了全尺寸测绘，重点核对了线轴内孔的圆度公差、端面固定孔的中心距、线轴整体的轴向厚度，确保适配器装入线轴后，外圆与线轴内孔保持小间隙过渡配合，既不会因为过紧导致装配困难，也不会因为间隙过大出现径向晃动，安装完成后整体组件的轴向总厚度完全落在Q2Combo耗材仓的轴向容纳空间范围内，不会出现仓门无法闭合、线轴端面与仓壁摩擦的问题。零件采用PLA材质打印即可满足使用强度要求，PLA的刚性足够支撑线轴转动过程中的径向载荷，正常室温存放使用不会出现蠕变变形，不需要额外做退火等后处理，普通桌面级打印机无需调整特殊参数即可完成制作。

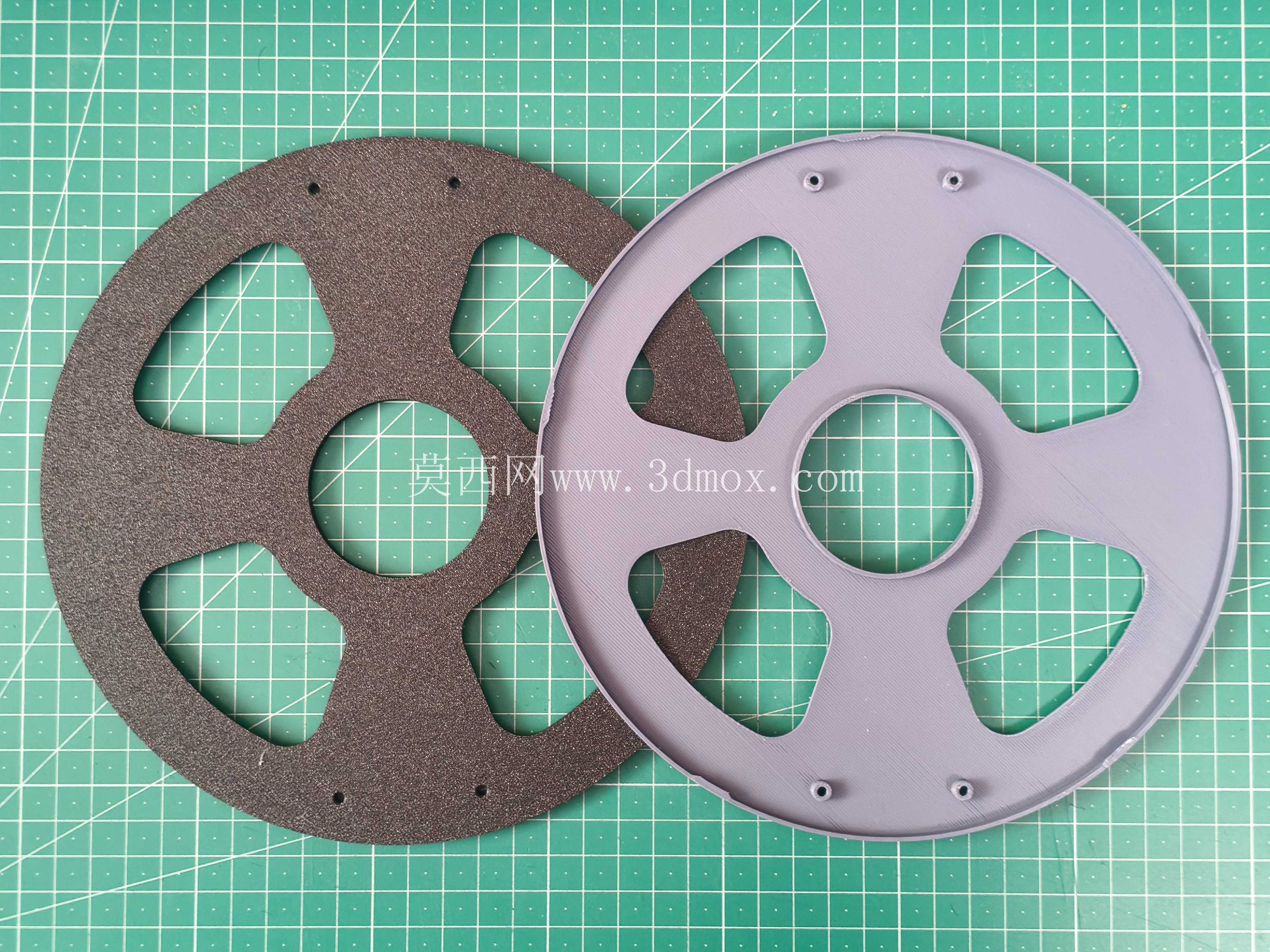

　　实际装机测试过程中，这款适配器可以有效解决不同批次eSUN纸板线轴的尺寸公差带来的适配问题，线轴转动过程阻尼均匀，没有出现卡滞、窜动的情况，送丝阻力波动控制在合理区间内，长时间连续打印大尺寸模型时，没有因为线轴放卷问题引发断丝、送料不足的故障。针对部分用户手中的eSUN线轴存在微小尺寸偏差的情况，只需要根据自身实测的线轴内孔尺寸，对适配器的外圆直径做0.1-0.3mm范围内的缩放调整，即可获得理想的配合紧度，不需要改动整体的安装孔位和中心孔结构，调整门槛极低，不需要具备专业的结构设计能力即可完成参数微调。

　　这类专用适配结构虽然不属于3D打印机的原厂标配部件，但在实际生产场景中，能够有效解决第三方耗材的适配兼容性问题，降低耗材使用的门槛，减少因为耗材包装规格不统一带来的设备调试时间，对于多品牌耗材混用的个人用户和小型工作室来说，是实用性极强的功能补全部件，结构设计上没有冗余的复杂特征，所有尺寸都围绕实际测绘的安装边界设定，没有过度追求外观造型而牺牲装配可靠性，完全以功能实现为核心导向，安装过程不需要对打印机原厂耗材仓做任何打孔、切削等破坏性改装，直接套入原厂转轴即可使用，拆装更换耗材时也不需要额外工具，和常规线轴的更换操作流程完全一致，不会增加额外的操作步骤。
