爱心造型3D打印铸造用模芯结构

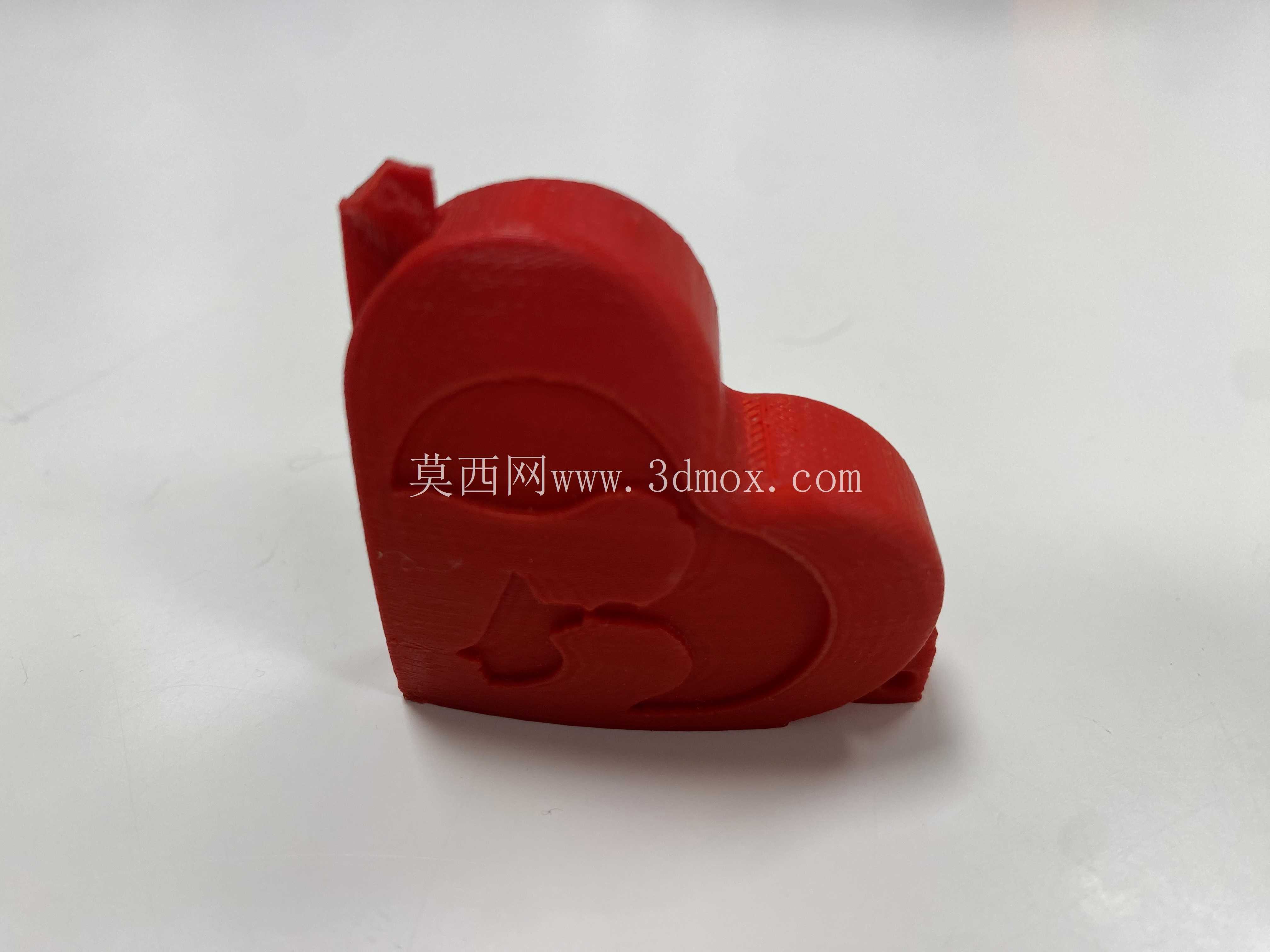

　　本次涉及的铸造模芯为爱心造型的成型构件，主要面向文创类金属小摆件、工艺饰品的精密铸造场景使用，适配失蜡铸造、覆膜砂铸造等多种小尺寸精密铸造工艺，可直接作为蜡模压型的模腔镶件，也可通过3D打印直接制作熔模用于小批量试制环节。从结构设计逻辑来看，整体轮廓采用双圆弧相切构成经典心形外廓，避免了锐角棱边带来的铸造应力集中问题，所有外表面过渡圆角统一设置为R1.2，既保证了脱模时的顺畅性，也能减少铸造过程中金属液充型时的卷气缺陷。模体顶部设置的小凸台为浇注系统的定位基准，可直接对接浇口套，无需额外加工定位面，凸台直径为6mm，突出模体表面3mm，与模体主体采用圆弧过渡，避免连接处产生应力断裂。

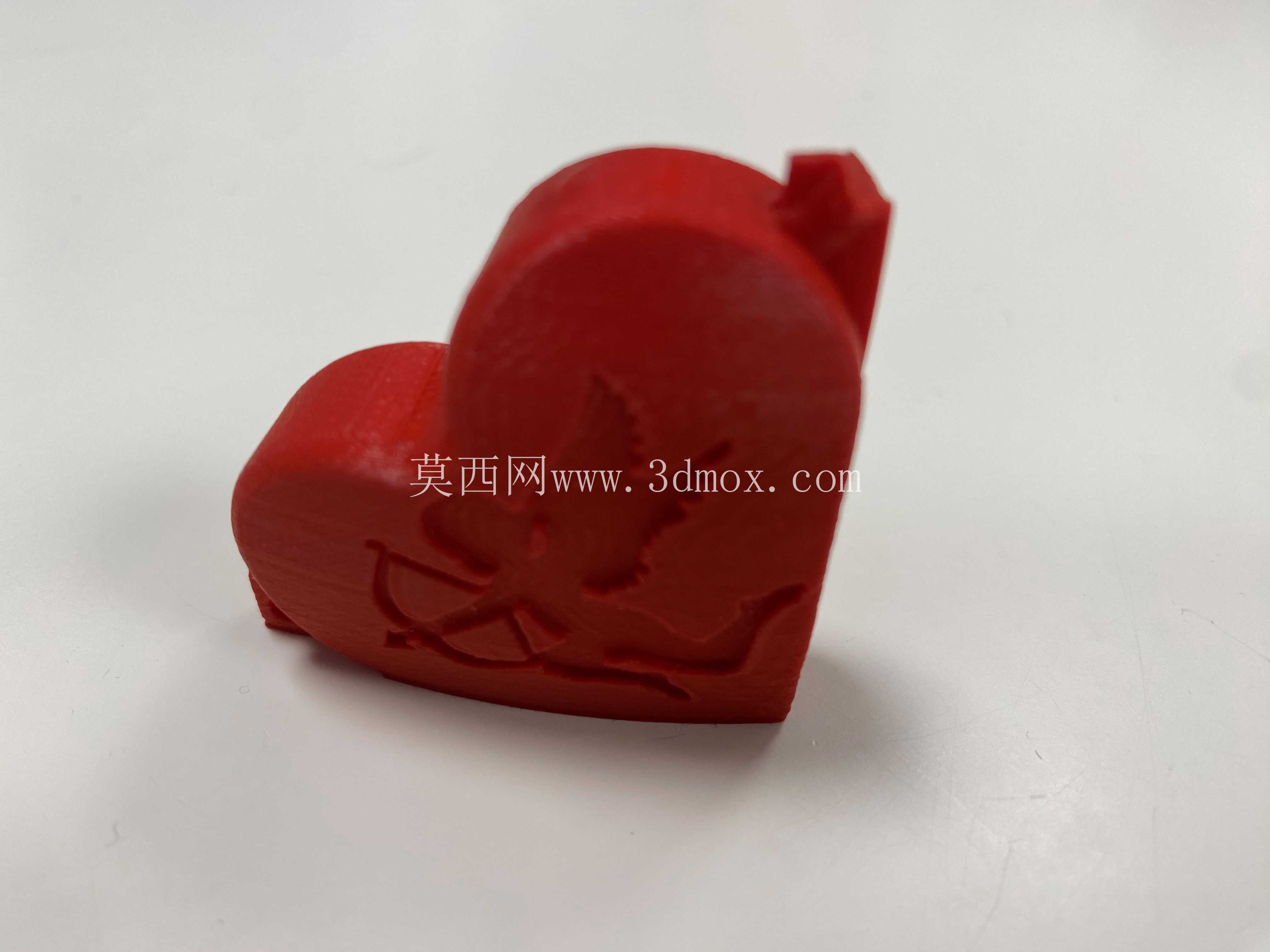

　　模体正面的凹陷造型为内嵌的装饰纹路，凹陷深度为1.5mm，纹路侧壁设置1.5°的拔模斜度，确保压蜡时蜡模能够顺利脱出，不会出现纹路缺料、拉伤的问题。模体底部设置两个对称的微小支撑凸点，凸点高度为0.8mm，在铸造摆放时可保证模体处于水平状态，避免充型时出现壁厚不均的问题，同时这两个凸点在后续铸件清理时可直接打磨去除，不会在成品表面留下明显痕迹。从安装边界来看，该模芯的最大外轮廓尺寸为42mm×38mm×12mm，可直接嵌入标准规格的小型模架内，模芯与模架的配合面采用H7/m6的过渡配合，无需额外紧固件即可完成固定，适配市面上常见的小型手动压蜡机的装夹尺寸，无需对现有设备进行改造即可直接投入使用。

　　在实际生产场景中，该模芯既可以用于锌合金、铅锡合金等低熔点合金的低温铸造，也可通过调整模芯材质适配不锈钢、铜合金等中高温合金的精密铸造，当用于小批量定制生产时，可直接采用光敏树脂3D打印制作模芯，省去传统机加工模芯的编程、铣削工序，将模具制作周期从3-5天压缩至4小时以内，大幅缩短文创类定制产品的交付周期。设计过程中特意规避了传统心形造型容易出现的壁厚突变问题，整个模体的壁厚差控制在1mm以内，确保金属液充型时冷却速度均匀，减少铸件出现缩孔、缩松的概率，模体所有非成型面都做了0.5mm的粗糙度预留量，后续仅需简单抛光即可达到使用要求，减少后续机加工的工作量。

　　针对铸造过程中容易出现的排气问题，在模芯顶部凸台的侧面设置了0.2mm的排气槽，排气槽深度控制在金属液无法渗入的范围内，可在充型过程中快速排出模腔内的空气，避免铸件表面出现气孔、浇不足等缺陷。从使用耐久性来看，若采用45号钢制作该模芯，经过调质处理后硬度可达到HRC28-32，正常生产条件下可完成超过5000次压蜡循环，满足中小批量文创产品的生产需求；若采用光敏树脂3D打印制作快速模芯，也可完成50-80次压蜡循环，完全满足打样、小批量试产的使用需求。在模芯的安装定位环节，底部的两个支撑凸点同时可作为防呆结构，避免模芯装夹时出现方向颠倒的问题，降低生产过程中的操作失误率。整体造型在满足铸造工艺要求的前提下，最大程度还原了爱心造型的流畅线条，没有为了工艺便利性牺牲外观造型的完整性，兼顾了工艺可行性与文创产品的外观表现力。
