双设备桌面充电底座结构设计

日常办公与居家桌面场景中，小型手持电子设备的充电收纳一直是容易被忽略的使用痛点，零散放置的充电线、随意摆放的设备不仅占用桌面有效操作空间，还容易因磕碰导致设备滑落、充电接口磨损，这款双位充电底座的设计，正是针对这类手持类电子烟具的使用需求，从结构适配、使用便捷性、桌面适配性多个维度完成的落地化结构设计。

从实际使用场景出发，底座整体采用下宽上窄的类台体结构，底部接触面做了微扩的平整支撑面设计，放置在木质、玻璃、金属等常见桌面材质上时，不会因设备插拔的侧向力出现侧翻或滑移，底座整体高度控制在手持设备长度的三分之一左右，既保证设备插放后的支撑稳定性，又不会过度遮挡设备本体，日常取放时手指可以自然握持设备中上部，插拔动作不需要额外调整手部姿态，符合日常取物的动作习惯。

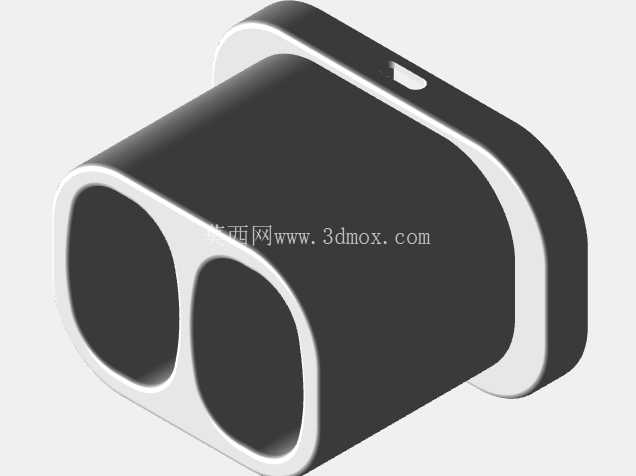

两个设备插仓采用平行并列排布，仓体内腔轮廓完全匹配对应手持设备的底部外形，做了0.2mm的适配间隙预留，既可以让设备顺畅插入，不会出现卡滞，又能避免插放后设备出现晃动歪斜；仓体内部集成了充电触点的定位安装槽，触点位置与设备底部充电接口完全对位，设备插入到底后即可自动导通充电，不需要额外插拔充电线，两个插仓之间做了3mm的间隔筋位，既可以增强仓体结构强度，避免长期插拔导致仓壁变形，又能给手指取放设备留出足够的操作间隙，不会出现两个设备过近导致取放时磕碰相邻设备的问题。

底座内部预留了规整的线缆管理通道，从充电触点位置到底座侧部的出线口，做了圆弧过渡的走线槽设计，充电线可以完全隐藏在底座内部，不会出现线缆外露杂乱的问题，出线口位置做了圆角处理，避免长期使用过程中线缆外皮被棱角磨损造成短路风险；底座底部还预留了配重块安装位与防滑胶垫粘贴槽，用户可以根据自身使用需求添加配重块进一步提升底座稳定性，粘贴防滑胶垫后可以避免底座在光滑桌面被拖动时刮花桌面表层。

针对3D打印的工艺适配性，整个结构设计做了针对性的工艺优化：所有竖直面的拔模斜度控制在1.5度，不需要额外添加支撑结构即可完成FDM工艺打印，所有棱边位置都做了R0.5-R1mm的圆角过渡，既可以避免打印过程中出现应力集中导致的层间开裂，又能提升成品的握持触感，不会出现锋利棱角划伤手的问题；仓体与底座主体采用一体化结构设计，减少了后期装配的工序，打印完成后仅需要处理少量支撑毛刺、安装充电触点与线缆即可投入使用，对于SLA、SLS工艺打印来说，该结构的壁厚均匀控制在2mm，不会出现壁厚突变导致的打印变形问题，表面光滑度可以满足直接使用的需求，不需要额外做大量后处理打磨。

从安装边界来看，底座整体占地面积仅相当于两个并排的手持设备投影面积，不会占用过多桌面空间，放置在显示器旁、办公桌边角、玄关置物台等位置都不会显得突兀，底座的外形没有多余的突兀结构，日常清洁时可以直接用湿抹布擦拭表面，不会存在清洁死角；仓体的深度设计经过反复验证，既可以保证设备插入后的定位精度，确保充电触点准确对位，又不会因为仓体过深导致设备取出困难，即使是手型较小的用户也可以轻松完成单手握持取放操作。

在结构耐用性设计上，插仓入口位置做了1mm的加厚加强筋，因为这个位置是插拔设备时受力最频繁的区域，加厚处理后可以承受上万次插拔不会出现开裂变形，底座内部的走线槽位置做了限位卡扣设计，充电线安装完成后可以被卡扣固定，不会因为拉扯线缆导致触点位置移位，造成充电接触不良的问题；整个结构没有复杂的异形曲面，建模过程中全部采用参数化特征绘制，后续如果需要适配不同尺寸的手持设备，只需要修改插仓内腔的轮廓参数、调整两个插仓的间距即可快速完成改型，不需要重新构建整体底座结构，具备很好的设计延展性。
