易生QidiQ2Combo线轴锯齿防滑适配件

在桌面级FDM3D打印的实际生产作业场景中，封闭腔式打印机的耗材供给稳定性一直是影响连续打印成品率的核心因素之一，尤其是采用纸板线轴包装的第三方耗材，经常因为原厂料盒适配公差问题出现送料卡顿、拉扯断料、层纹偏移等故障。这款适配结构正是针对Qidi Q2 Combo机型封闭耗材仓的使用痛点开发，专门匹配eSUN易生品牌的纸板线轴耗材，解决原厂适配间隙带来的转动不畅问题。

从实际装机使用的工况来看，Qidi Q2 Combo的封闭耗材仓原本为原厂塑料线轴设计了限位结构，但eSUN纸板线轴的内径尺寸、端面平整度和原厂塑料轴存在毫米级公差，直接放置使用时会出现线轴偏心晃动、端面和仓壁摩擦卡滞的问题，低速送料时的顿挫会直接传导到挤出端，造成挤出量波动，打印大尺寸模型时甚至会出现中途断料的情况。早期用户尝试通过垫胶带、打磨线轴内孔的方式临时解决，但不同批次纸板线轴的尺寸波动会让这些临时方案的适配性极不稳定，无法满足长时间连续打印的需求。

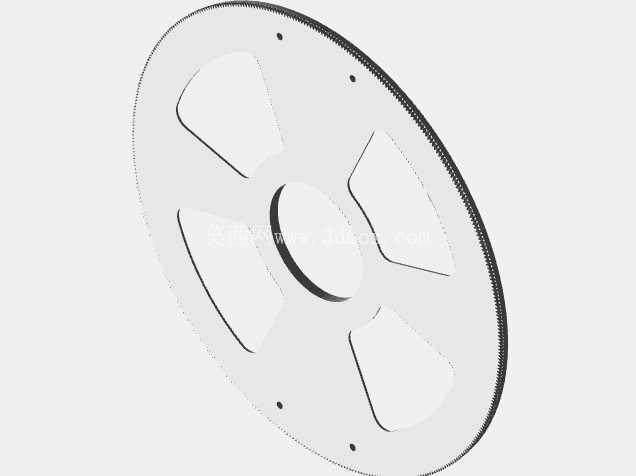

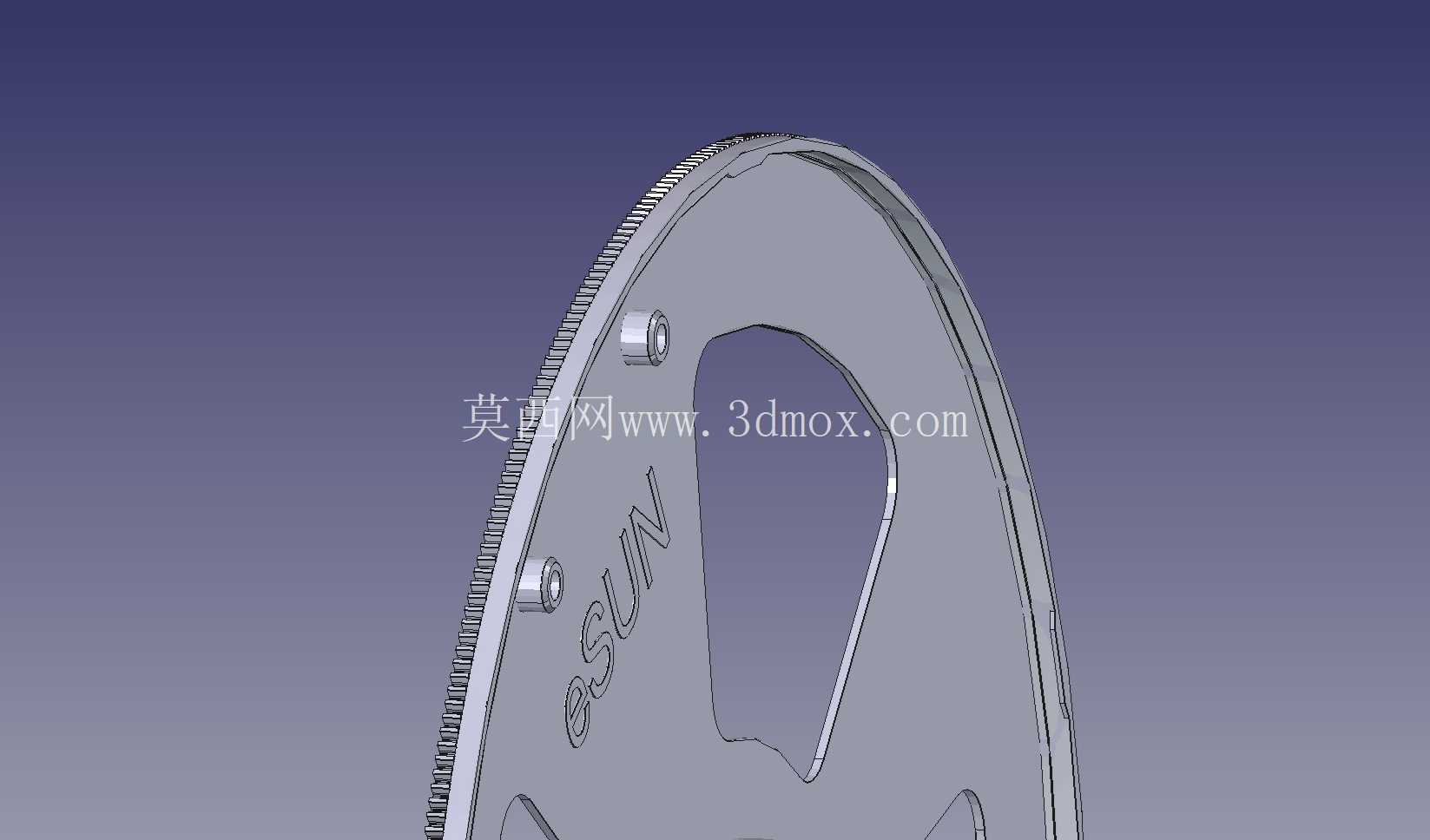

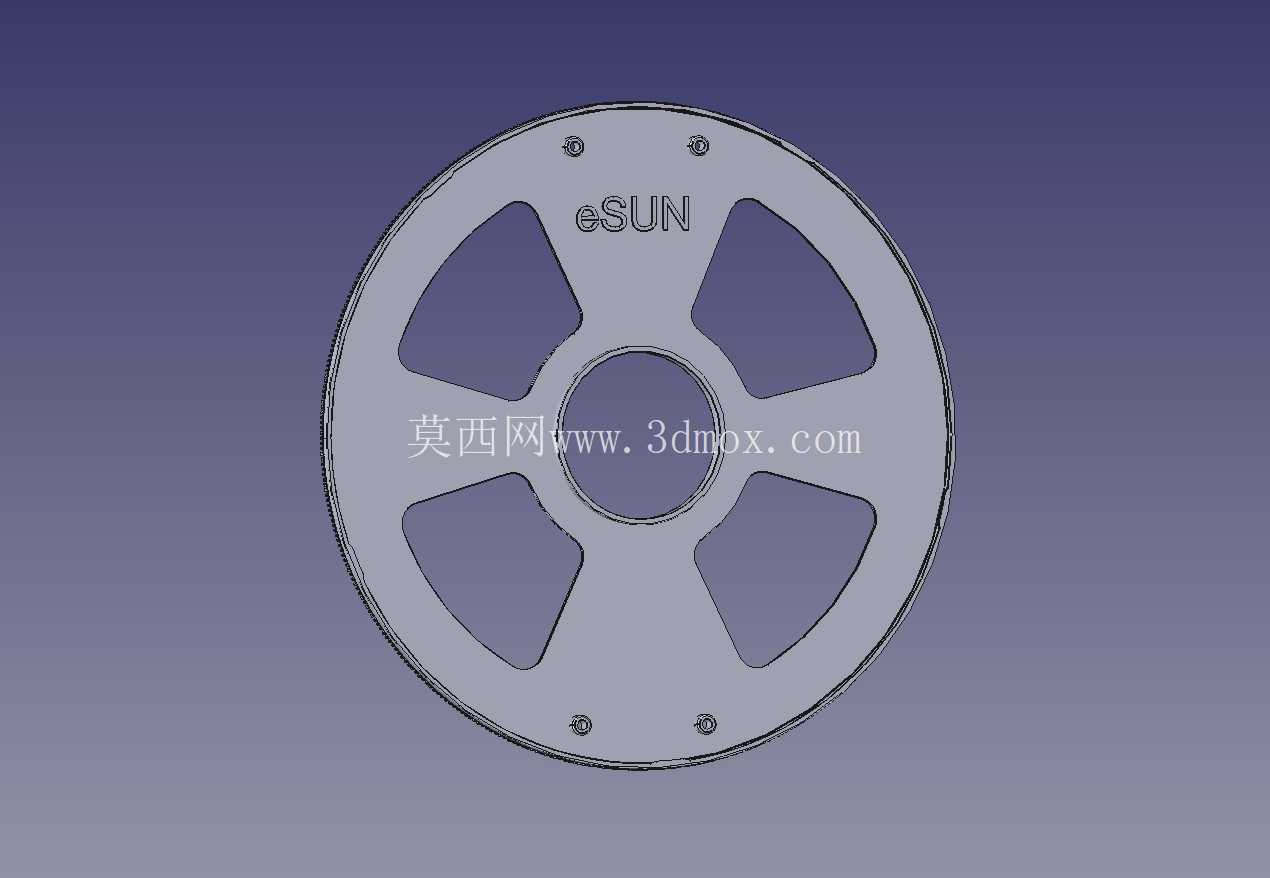

这款适配结构采用圆盘式同轴设计，整体为对称轮辐结构，中心设置和耗材仓转轴匹配的定位孔，外圆尺寸完全贴合eSUN纸板线轴的内孔直径，安装后可以填补线轴和转轴之间的间隙，消除偏心晃动的问题。最核心的改进是在适配盘和线轴接触的支撑端面上设计了细密的锯齿防滑结构，这些锯齿的齿高控制在0.3mm，齿距1.2mm，既可以咬入纸板线轴的端面纤维层，避免线轴和适配盘之间出现相对打滑，又不会因为齿高过大硌坏纸板线轴的端面，导致线轴变形卡滞。轮辐部分采用五辐镂空设计，在保证整体结构刚性的前提下尽可能减少自重，降低线轴转动时的转动惯量，避免挤出机回抽动作时线轴因为惯性过度转动造成的耗材松圈、缠绕问题。

从安装边界尺寸来看，适配盘的整体外径和eSUN纸板线轴的内孔保持0.1mm的过盈配合，安装时可以直接卡入线轴内孔，不需要额外的紧固件，拆装更换耗材时可以直接连同适配盘一起取出，适配不同批次的eSUN纸板线轴时不需要额外调整。适配盘的总厚度控制在5mm，安装后不会超出耗材仓的内部轴向空间，不会和仓门、送料导向结构产生干涉，中心定位孔的尺寸和Qidi Q2 Combo耗材仓的转轴完全匹配，安装后同轴度公差控制在0.05mm以内，转动时的径向跳动量极小，不会出现周期性的送料张力波动。

在实际打印测试中，安装这款适配件后，线轴转动的阻力波动从原来的±2N降低到±0.3N以内，送料张力保持稳定，连续200小时以上的长周期打印过程中没有出现过卡料、打滑、断料的问题，尤其是在打印TPU等柔性耗材时，稳定的送料张力可以避免耗材缠绕、打结的问题，大幅提升柔性耗材的打印成功率。适配结构采用PLA材质打印即可满足使用强度要求，因为工作过程中适配件只承受线轴的径向支撑力和端面摩擦力，没有大的冲击载荷，PLA的刚性完全可以支撑1kg重量的线轴长时间转动，不会出现变形、开裂的问题。如果用户手中的eSUN纸板线轴存在微小的尺寸差异，只需要在切片软件中对模型进行±0.1mm范围内的尺寸缩放，就可以适配不同批次的线轴，不需要重新建模调整结构。

从结构设计的逻辑来看，这款适配件没有采用复杂的快拆、弹性张紧结构，而是通过精准的尺寸匹配和端面防滑结构解决核心痛点，没有多余的冗余结构，打印时不需要支撑，安装时不需要额外的配件，完全针对实际使用中的具体问题做定向优化，没有为了追求结构复杂而增加不必要的功能，非常适合桌面级3D打印用户自行打印制作，解决封闭机型第三方耗材适配的实际问题。
