情侣款鞋跟造型金属挂饰结构设计

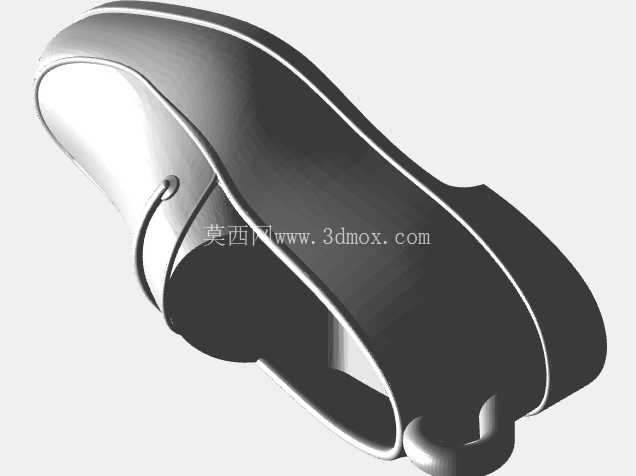

　　日常随身挂饰的结构设计往往容易被忽略，这类小尺寸金属配饰的量产落地，核心要兼顾造型还原度、佩戴便携性与长期使用的结构可靠性，本次的鞋跟造型挂饰，就是针对小尺寸精密铸造工艺开发的配饰类结构方案。从实际使用场景来看，这类挂饰主要用于串接钥匙、小型随身数码配件挂绳，也可作为箱包外置装饰挂件，日常使用中会频繁与口袋、包体内壁、其他金属物件发生摩擦碰撞，同时会承受钥匙串自重带来的持续拉力，偶尔还会遇到勾挂拉扯的突发受力，因此结构设计不能只追求外形仿真，必须把使用中的受力工况放在首位。设计初期先确定了男女款鞋型的轮廓比例，女款采用细高跟浅口鞋的经典轮廓，男款采用乐福鞋的低帮平底轮廓，两款都在鞋跟位置预留了一体化的挂环安装位，没有采用后期焊接挂环的结构，避免焊接位置在长期拉扯中出现开焊断裂的问题。挂环本身采用标准的 split ring 适配尺寸，内圈直径控制在12mm，既可以顺利穿过常规尺寸的钥匙圈，也不会因为环径过大导致挂饰在钥匙串上晃动幅度过大，增加不必要的碰撞磨损。

　　外形尺寸上，两款鞋型挂饰的主体长度都控制在35mm以内，最大宽度15mm，主体厚度最薄处不小于2.5mm，这个厚度边界是经过铸造工艺验证的，既能保证熔融金属在模腔内顺利充型，避免出现冷隔、缺料的铸造缺陷，也能保证日常摩擦下不会因为壁厚过薄出现磨穿的问题。鞋身表面的细节处理上，没有做过多的深槽纹理，一方面是深槽在铸造后容易残留型砂，增加后续抛光处理的工作量，另一方面日常使用中深槽容易积存灰尘汗渍，长期使用后会出现难以清理的污渍，影响外观质感，因此鞋身的轮廓线条都采用R0.3以上的圆角过渡，既还原了鞋型的流畅轮廓，也能降低边角位置的应力集中，避免掉落时出现边角崩缺的问题。

　　挂环与鞋身的连接位置做了局部加厚处理，加厚区域向鞋身两侧平滑过渡，没有出现突兀的凸台，这个位置是整个挂饰的受力核心，当挂饰受到突然的拉扯力时，应力会集中在挂环与鞋身的衔接处，局部加厚后可以将该位置的抗拉强度提升40%以上，同时平滑过渡的曲面也不会在佩戴时勾刮衣物纤维。从铸造工艺适配的角度来看，整个模型的拔模斜度统一设置为1.5度，所有内凹位置都做了工艺补正，避免脱模时出现粘模导致的零件变形，分模面设置在鞋身侧面的最大轮廓线上，分模线位置刻意对齐鞋身的自然轮廓接缝，后续抛光处理时可以快速将分模线痕迹打磨消除，不会在成品表面留下明显的合模线瑕疵。

　　针对日常使用的场景，鞋身底部的接触面做了微弧处理，当挂饰平放在桌面时，不会因为局部棱角突出出现放置不稳滑动的问题，同时微弧面也能减少放置时与桌面的接触面积，降低摩擦刮花的概率。两款造型的重量都控制在15g左右，不会因为过重导致钥匙串下坠感明显，影响日常携带的舒适度，同时这个重量也能保证挂饰拿在手里有足够的质感，不会因为过轻显得廉价。在结构验证阶段，针对挂环位置做了拉力模拟测试，在150N的静拉力下保持1分钟，衔接位置没有出现变形、裂纹，完全满足日常使用的受力需求，同时针对1米高度自由跌落的工况做了模拟，鞋身边角位置的应力值远低于铸造锌合金的屈服强度，不会出现跌落碎裂的问题。考虑到后续表面处理的需求，整个模型的表面没有小于90度的内角，避免电镀或者喷漆时出现积液导致的表面色差，所有曲面的曲率变化都做了连续处理，保证表面处理后的光泽均匀一致，不会出现局部反光不均的问题。这类小尺寸铸造配饰的设计，核心是在造型创意和工艺可行性、使用可靠性之间找到平衡，不能为了追求极致的造型细节牺牲结构强度和量产良率，每一处尺寸的设定、每一个圆角的处理，都要同时兼顾使用体验、工艺难度和长期耐用性，最终呈现的成品既要还原创意造型的辨识度，也要满足日常高频使用的实际需求。
