拼接式彩色电缆防护盖创意结构设计

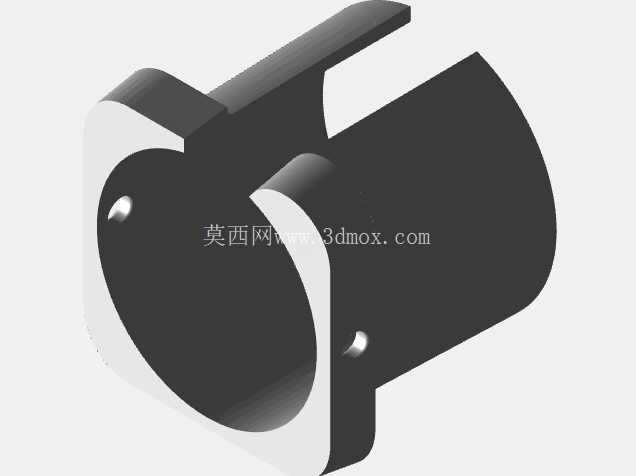

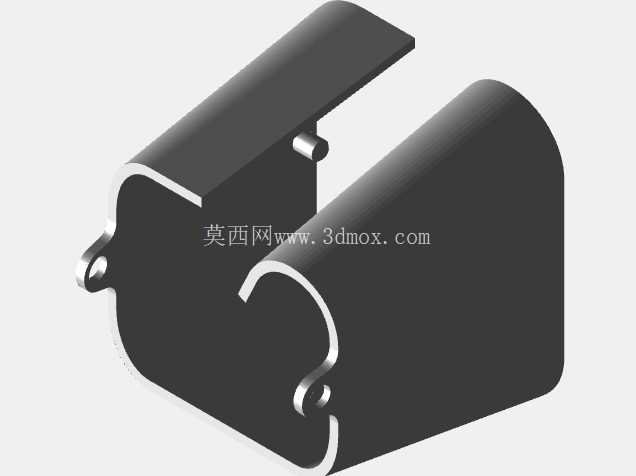

　　这款电缆防护盖采用分段拼接式结构设计，单节构件采用弧形过渡轮廓，多节拼接后可形成连续的弧形防护通道，主要用于办公场景下地面线缆的遮盖防护，避免线缆裸露造成的绊倒风险，同时减少线缆被踩踏、碾压造成的外皮破损问题。从结构设计逻辑来看，单节盖体采用上宽下窄的半包裹式截面，下部预留线缆穿入的开口，安装时无需提前穿设线缆，可直接从线缆上方扣合，适配已布设完成的明装线缆改造场景，降低现场施工的拆装工作量。盖体两端设置有嵌套式拼接卡扣，相邻两节盖体可通过卡扣实现轴向限位，拼接后整体可沿弧形轨迹弯曲，适配不同走向的线缆布设路径，无需额外定制转角配件，单节构件的拼接公差控制在0.2mm以内，拼接后接缝平整无明显凸起，避免积灰同时保障行走面的平顺性。

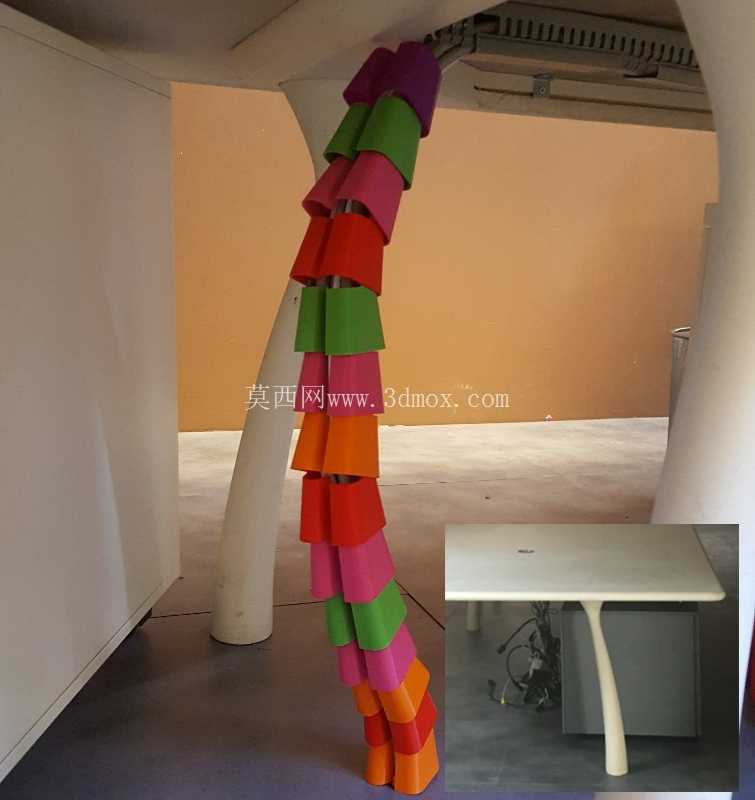

　　从安装边界来看，单节盖体的内部通道宽度可容纳3根直径6mm以内的常规电源线或数据线，拼接后的整体弯曲半径最小可达300mm，可适配办公桌下方、墙角转弯处等多种狭小空间的线缆防护需求，盖体底部与地面接触的边缘做了15度的倒角过渡，避免边缘尖锐造成的磕碰，同时减少边缘翘起的概率。在外形设计上，盖体外表面采用多色分段配色方案，不同节段可选用红、绿、橙、紫、粉等多种色彩，既可以通过色彩区分不同功能的线缆走向，也能适配办公空间的装饰风格，打破传统线缆防护件单调的工业感外观。

　　从材料选型适配角度，该结构适配铸造工艺生产，可采用改性PP或ABS材料进行铸造成型，构件壁厚均匀控制在2mm，既保障足够的结构强度，承受日常行走踩踏的载荷不发生开裂变形，也能控制单件重量，降低材料成本。盖体内壁设置有间隔5mm的防滑凸点，扣合在线缆外部后可增加与线缆外皮的摩擦力，避免受外力拖动时盖体与线缆发生相对位移，保障防护位置的准确性。在实际应用场景中，这类拼接式电缆盖除了办公空间使用，也可适配展会临时布线、家居明装线缆遮盖、商业空间地面线缆防护等场景，无需破坏地面装修即可完成线缆的防护整理，安装过程无需专业工具，徒手即可完成拼接与固定，后期线缆维护时可单独拆卸对应节段的盖体，无需拆解整段防护结构，大幅提升后期运维的便捷性。

　　设计过程中针对盖体的踩踏强度做了结构优化，盖体顶部做了微弧面的加强结构，可分散垂直方向的载荷，经测试单节盖体可承受80kg的瞬时垂直载荷不发生塑性变形，满足日常人行踩踏的使用需求，盖体的边缘做了圆角处理，所有外露棱边的圆角半径不小于1mm，避免安装和使用过程中划伤操作人员。
