壁挂式滑动门导向滑轮组件结构设计

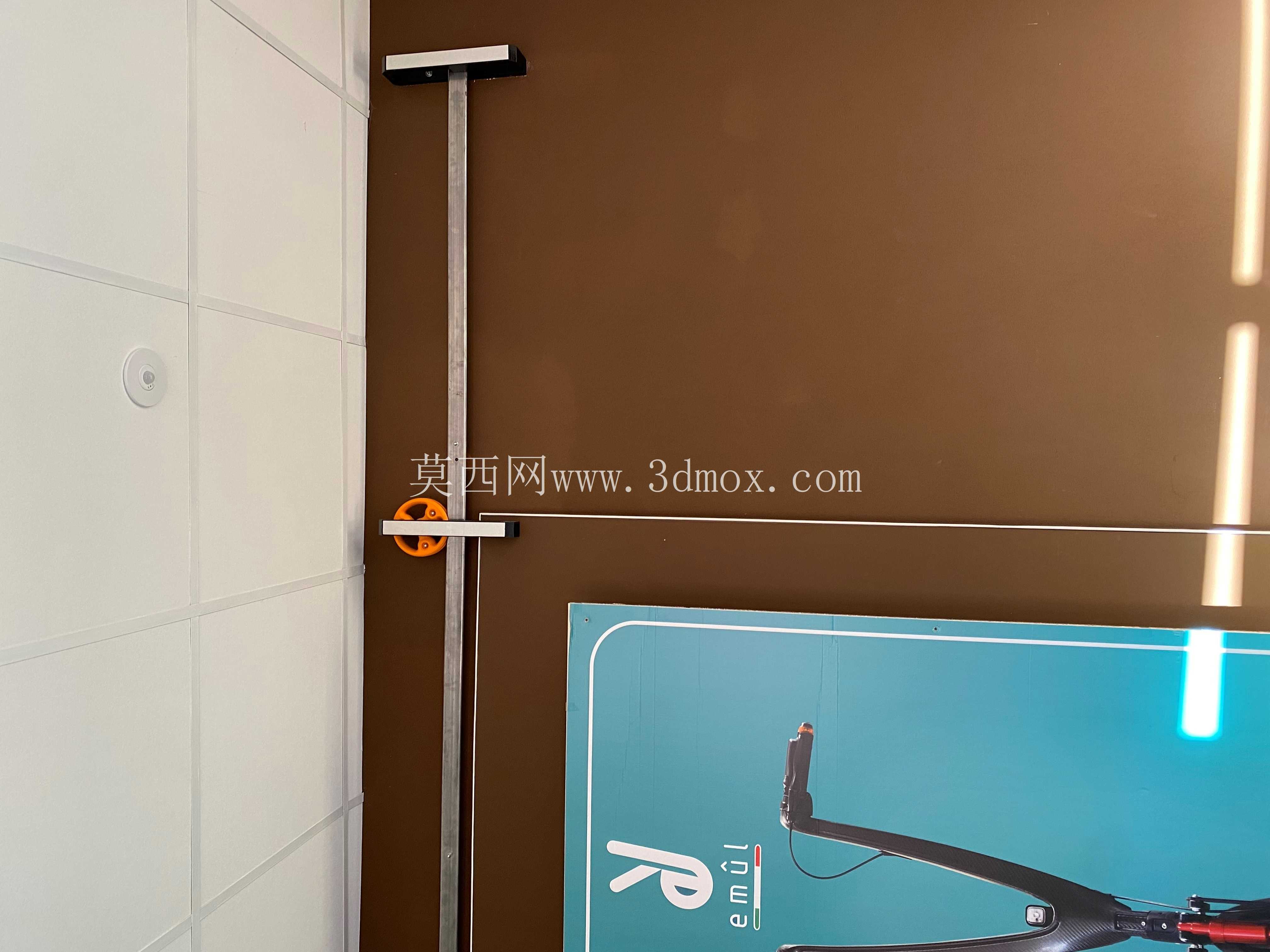

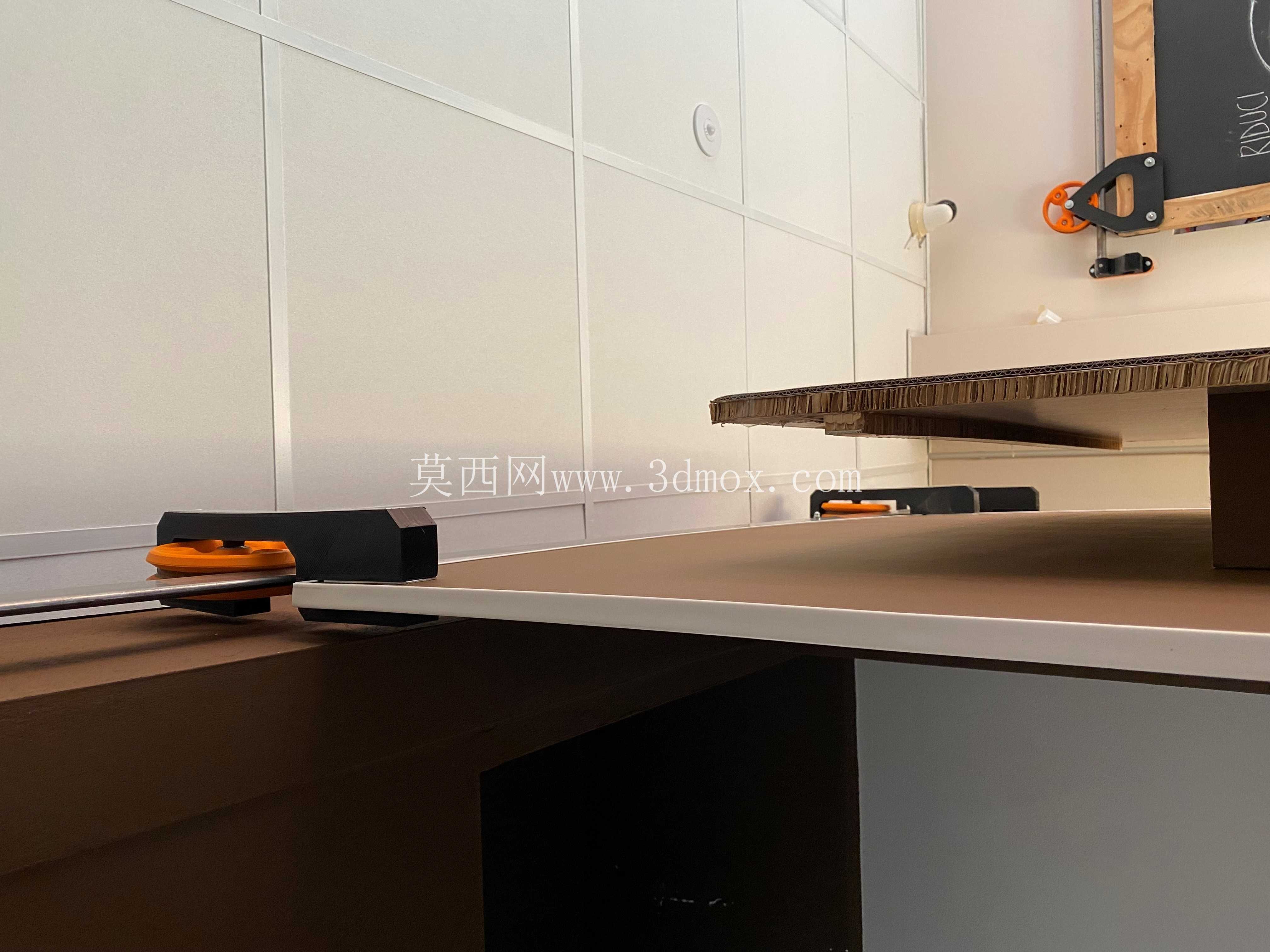

　　这套滑动导向组件主要适配室内壁挂式推拉隔断、展示柜滑移门、小型设备舱平移检修门的安装需求，在商用展陈空间、办公隔断、家用嵌入式柜体场景中都能见到同类结构的应用，核心作用是为平移门体提供稳定的竖向承重与水平导向，避免门体滑动过程中出现卡顿、脱轨、侧偏问题。从结构组成来看，整套组件包含上下两组同轴导向滑轮、竖向承重导轨、水平定位挡块三个核心部分，滑轮采用偏心轴设计，安装时可通过旋转轴体微调滑轮与导轨的配合间隙，适配不同厚度的门体安装公差，不需要额外加装垫片调整，现场安装效率能提升近三成。

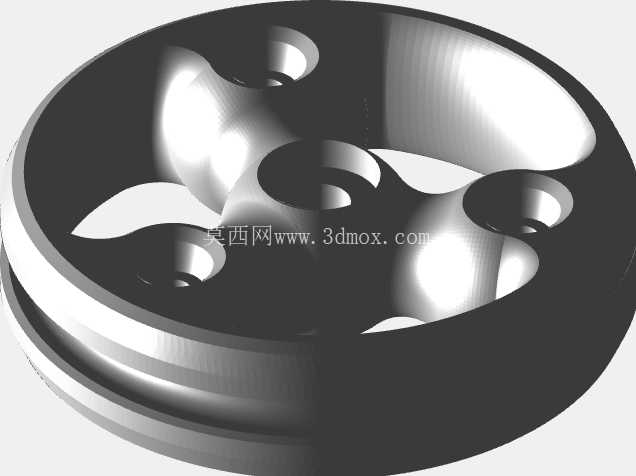

　　滑轮外圈采用包胶结构，与金属导轨接触时不会产生硬摩擦异响，滑动过程的阻尼感均匀，既不会因为阻力过大导致推拉费力，也不会因为阻尼过小出现门体溜动移位的问题，日常使用时即便单手施力也能平稳推动门体到任意位置停留。设计阶段首先考虑的是安装边界的适配性，整套组件的导轨采用标准铝型材挤出成型，截面尺寸控制在常规壁挂安装的预留空间范围内，不需要在墙体或柜体上开凿过深的预埋槽，直接通过沉头螺丝固定在安装基面即可，导轨的单段标准长度可根据门体高度裁切，适配1.8米到2.4米高度范围内的常规平移门，单组滑轮的额定承重能满足15公斤以内的轻质门体使用需求，覆盖亚克力板、蜂窝铝板、细木工板贴皮等常见门体材质的承重要求。

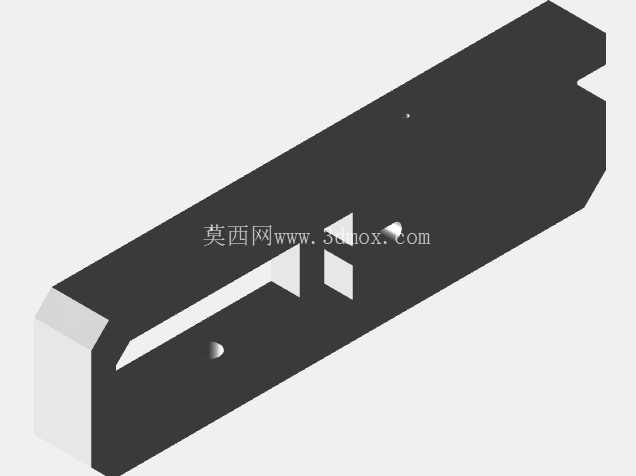

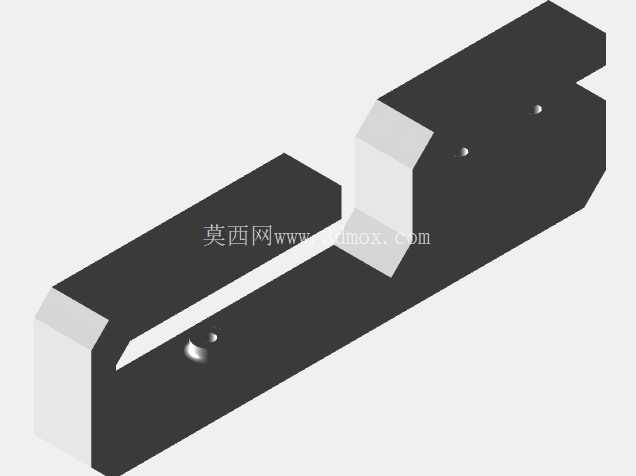

　　导向轮的轮槽与导轨的配合间隙预留了0.2毫米的活动量，既能抵消安装基面的平面度误差，也能避免温度变化导致的型材热胀冷缩卡滞问题，上下两组滑轮的同轴度公差控制在0.1毫米以内，安装后不会出现门体倾斜蹭边的情况。水平方向的定位挡块设置在导轨上下两端，挡块上带有缓冲胶垫，门体滑动到极限位置时会先接触胶垫缓冲，不会产生刚性碰撞异响，也能避免滑轮从导轨端部脱出。在实际选型应用中，这类组件不需要搭配复杂的吊轨承重结构，相比传统上吊轮推拉门结构，安装时不需要在顶部预留吊轮安装空腔，对安装空间的竖向高度要求更低，尤其适合层高有限的嵌入式柜体、墙面挂装展示面板的滑移结构使用。

　　结构建模过程中，所有配合面都做了圆角过渡处理，没有尖锐的加工棱角，既避免安装过程中划伤施工人员，也能减少应力集中导致的部件断裂问题，滑轮的转轴部位采用自润滑衬套，不需要定期加注润滑油，日常维护成本极低，长期使用也不会出现油污滴落污染门体或墙面的问题。从安装流程来看，施工时先将竖向导轨固定在安装基面，再将上下滑轮通过自攻螺丝固定在门体侧边，调整偏心轴让滑轮轮槽完全卡入导轨后锁紧固定螺丝，最后安装端部限位挡块即可完成装配，不需要复杂的调平工序，普通安装人员参照装配示意图就能完成整套结构的安装，不需要专业工装辅助。这套结构的滑动行程覆盖门体的全高范围，门体可完全滑动到侧边不遮挡开口，相比平开门结构能节省近0.8平方米的开门操作空间，在狭小空间内的适配性更强。
