蒸汽朋克风格心形机械传动结构摆件

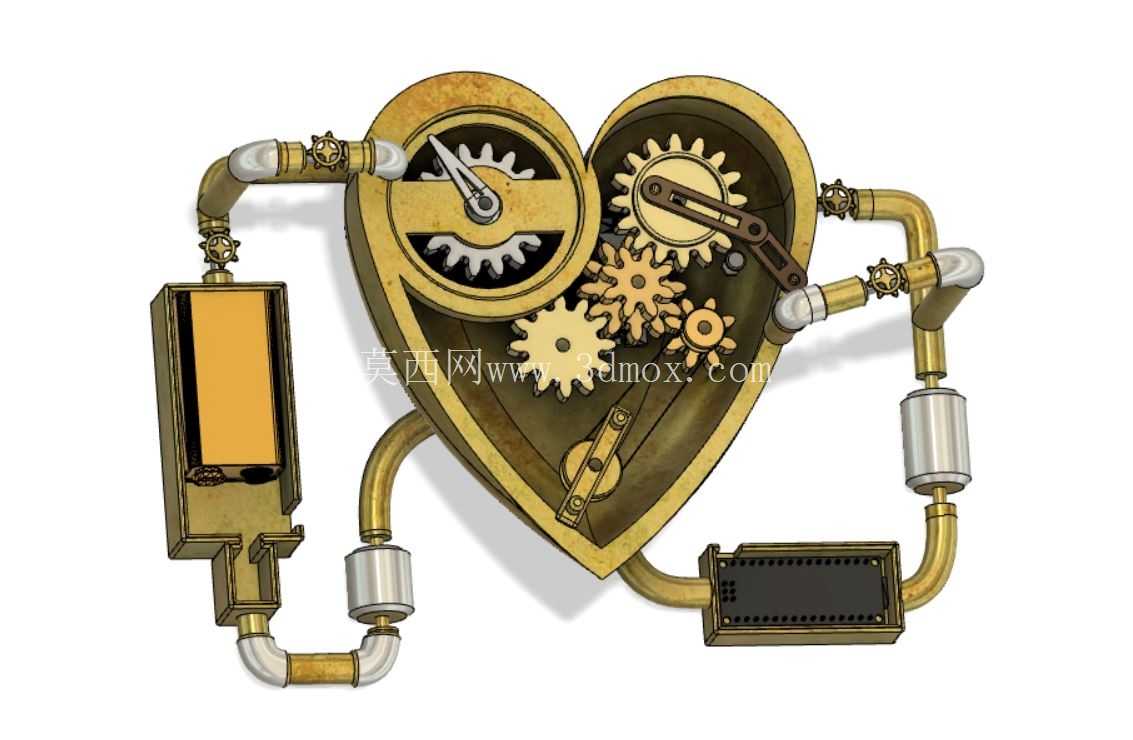

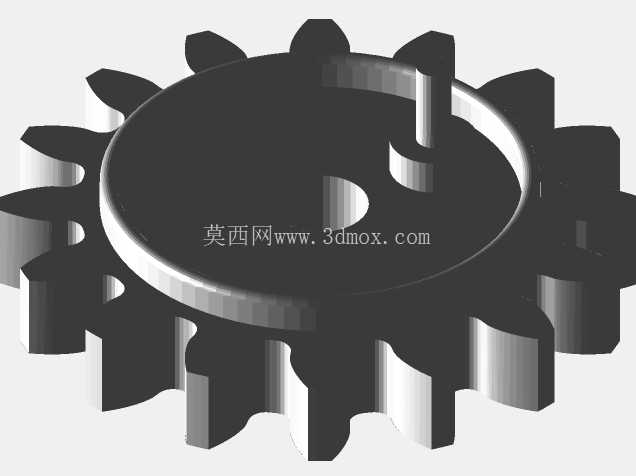

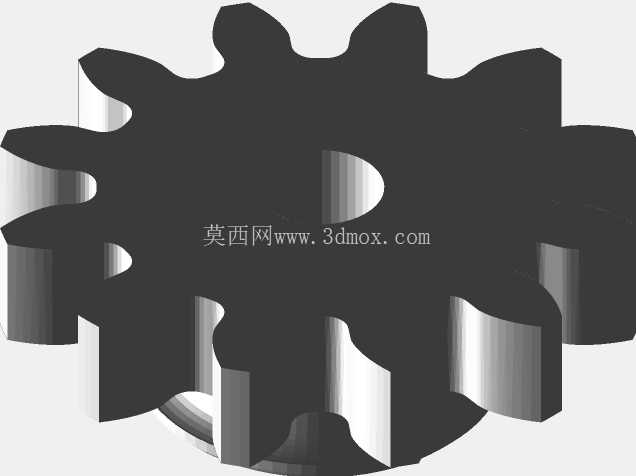

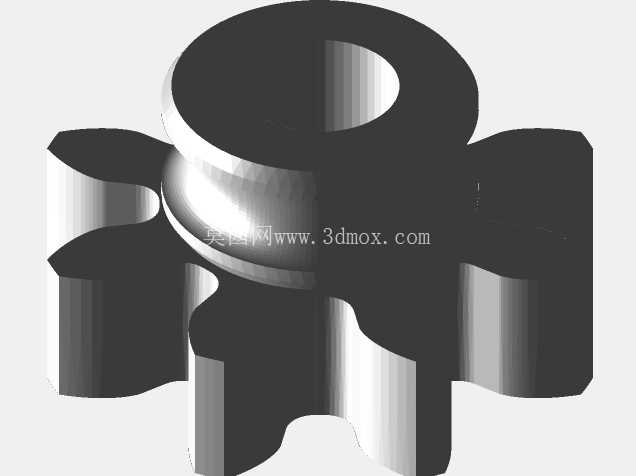

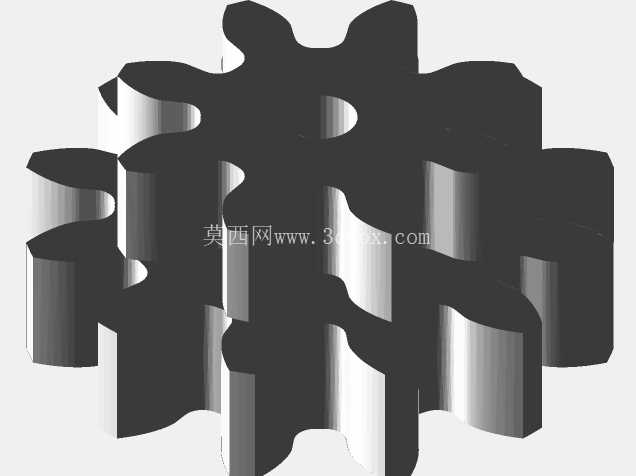

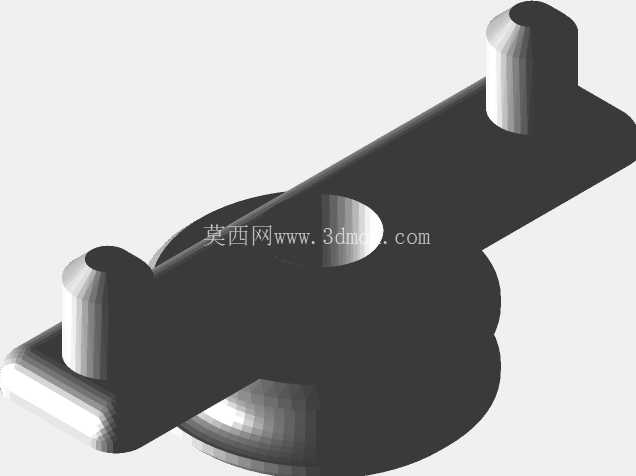

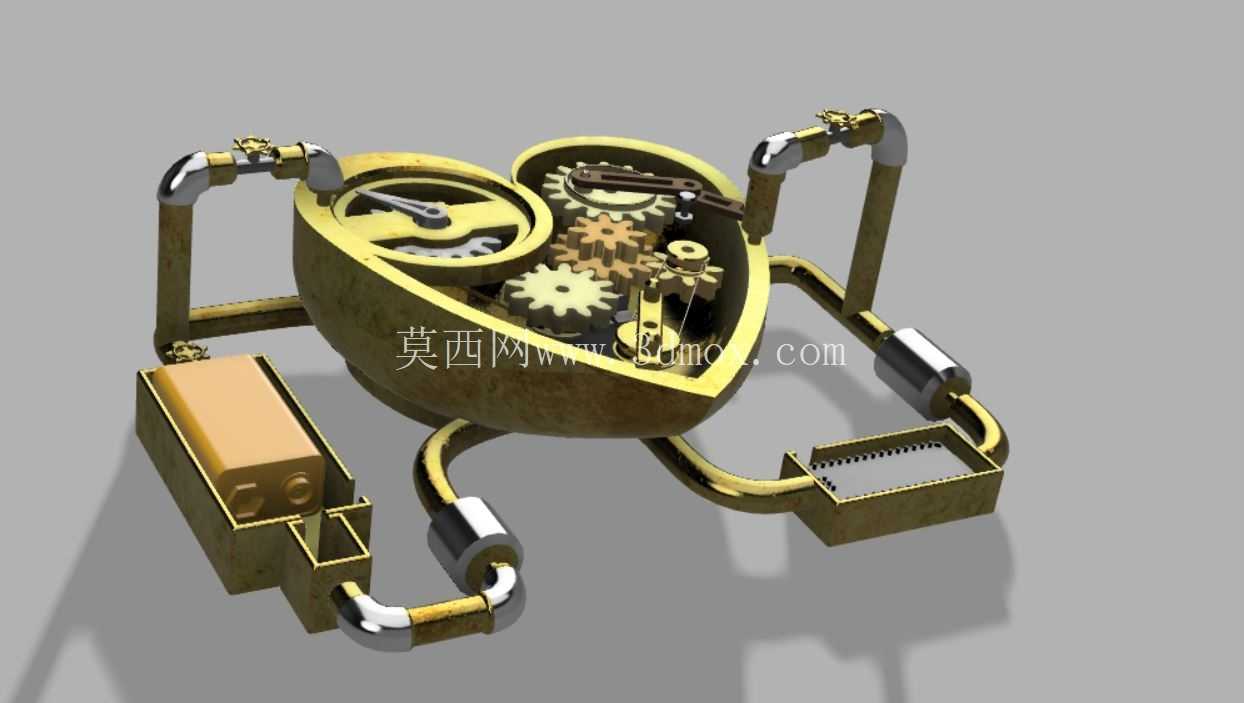

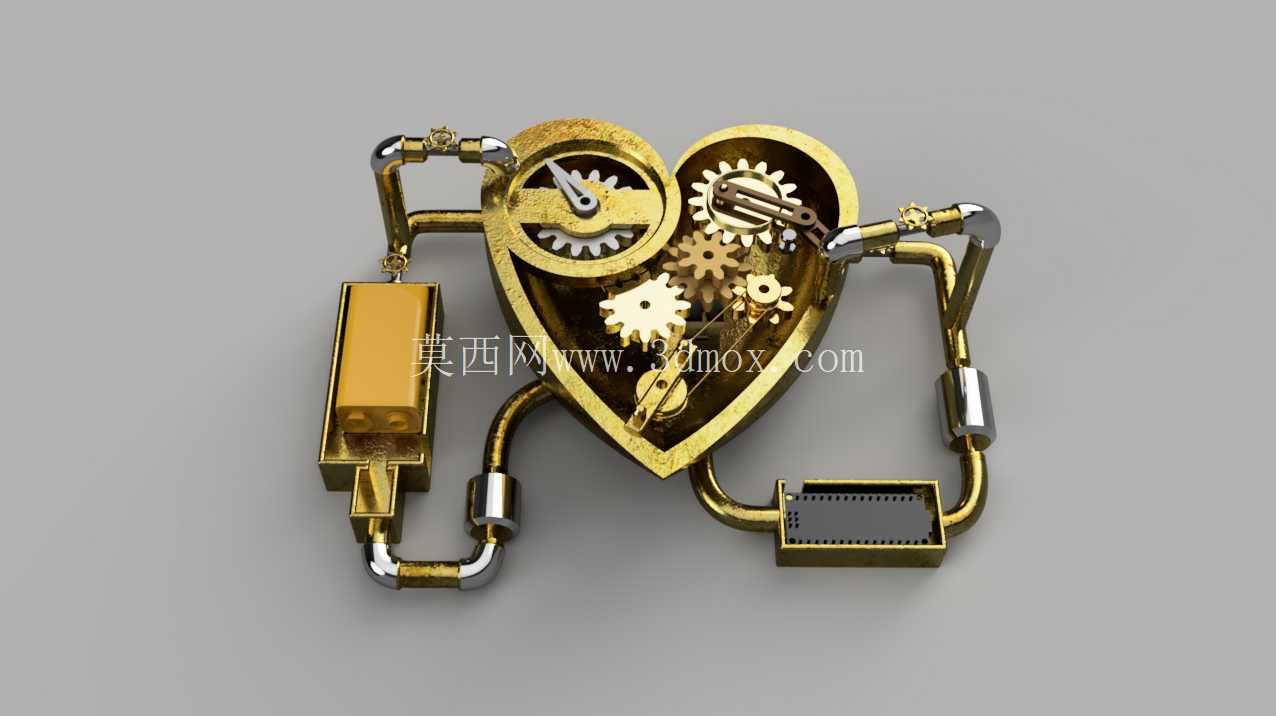

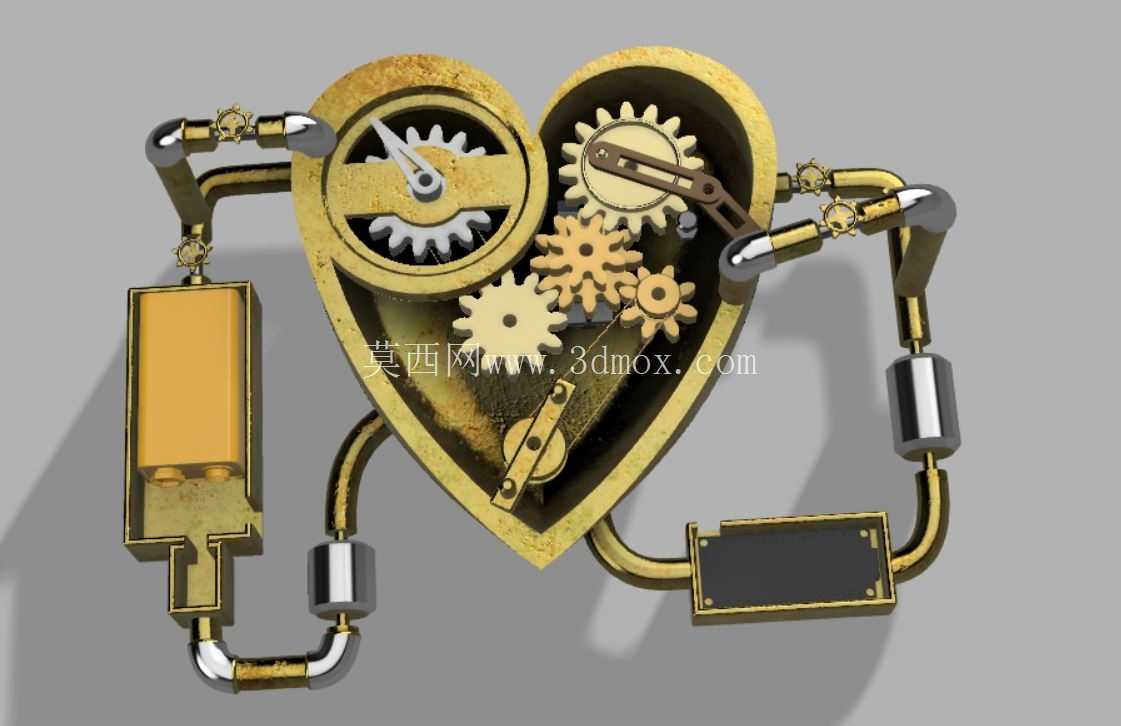

　　这款心形机械结构的设计，最初是面向文创展示、主题场景陈设领域开发的实体装置，在蒸汽朋克主题展馆陈列、复古工业风商业空间软装、科幻主题活动道具布置场景中，能够作为核心视觉装置承载风格传递的作用，区别于常规静态装饰摆件，其内置的完整齿轮传动链路可实现手动驱动下的机构联动，让静态陈设具备动态交互属性。从结构设计逻辑来看，整体外轮廓采用对称心形腔体作为承载基体，腔体内部排布了模数匹配的渐开线圆柱齿轮组，不同齿数的齿轮按照传动比依次啮合，输入扭矩通过齿轮副逐级传递，可带动腔体表面的指针构件做定轴转动，模拟机械机芯的走时视觉效果；齿轮的齿形参数按照标准渐开线齿廓设计，啮合侧隙控制在合理区间，既保证传动过程无卡滞，也避免间隙过大导致的传动回程误差。

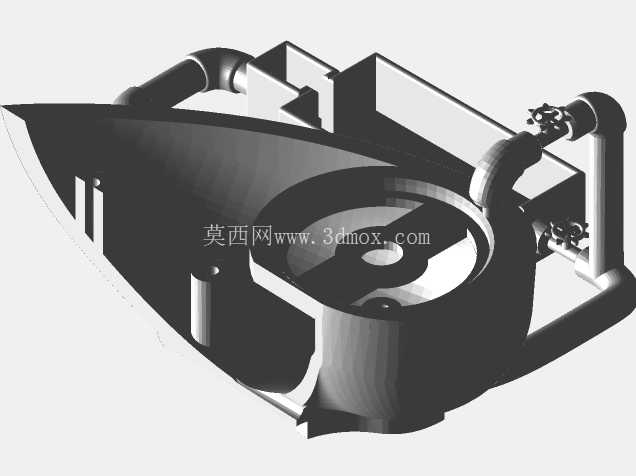

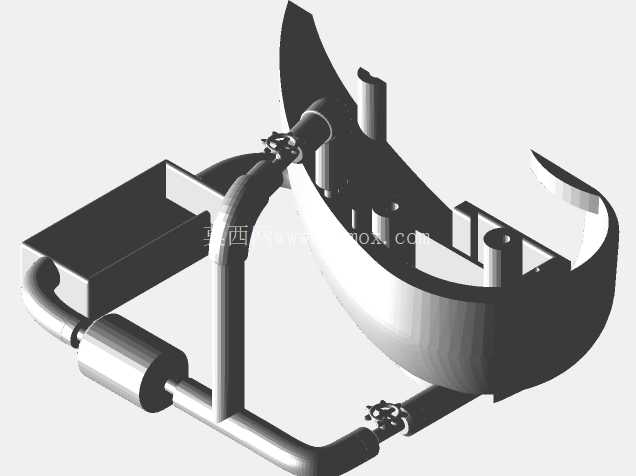

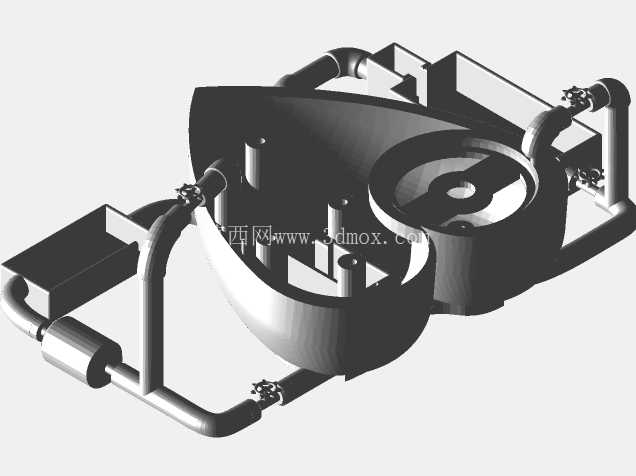

　　腔体外部的管路构件采用黄铜质感的弯管结构模拟蒸汽输送管线，管路上搭配的直角弯头、管接头构件均参照工业管路的标准连接结构做等比例缩放，管线沿着心形外轮廓的弧度走向排布，末端连接的矩形盒体分别模拟蒸汽动力装置的储能源舱、废气收集舱结构，其中一侧盒体预留的格栅状开口，对应蒸汽排放的通流结构，另一侧封闭盒体则模拟动力储能模块的安装舱位，管线与盒体、心形腔体的连接位置均做了圆弧过渡处理，避免直角结构带来的视觉生硬感。从安装边界与尺寸适配角度来看，整体结构的外接矩形轮廓可根据实际陈设需求做等比例缩放，常规桌面陈设版本的外接尺寸控制在200mm×180mm×120mm区间内，底部预留的平面安装基准面可直接放置于水平台面，无需额外固定支架；若用于大型展陈场景，可将整体结构放大至1m-1.5m的外接尺寸，底部增加预埋安装孔位，通过膨胀螺栓与地面基座固定，保证大尺寸结构的放置稳定性。

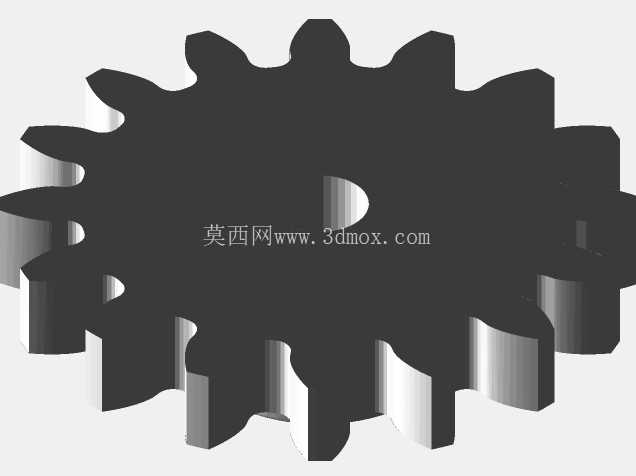

　　结构的壁厚设计兼顾了铸造工艺可行性与整体重量控制，心形腔体的基础壁厚设置为3mm，齿轮构件的轮缘厚度根据模数匹配设置为2-4mm，管路构件的壁厚设置为1.5mm，所有构件的转角位置均做了R1-R2mm的铸造圆角处理，避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷，同时也减少了后续机加工的去毛刺工作量。传动部分的齿轮轴与腔体的配合位置预留了0.1mm的间隙配合公差，轴端采用卡簧限位结构，无需额外的轴承构件即可实现低阻力转动，降低整体结构的装配复杂度；外部管路与腔体、盒体的连接采用插接定位加粘接固定的方式，装配时可先将齿轮组预装在心形腔体内，调试好传动顺畅度后再封合腔体盖板，随后依次安装外部管路与功能盒体，整体装配流程无需复杂工装，普通装配人员即可完成组装。

　　在实际应用中，该结构除了作为静态陈设摆件外，还可通过在齿轮输入端加装微型减速电机的方式，实现电动驱动的持续运转效果，适配展会现场的动态展示需求；也可在蒸汽排放的格栅位置加装微型雾化模块，模拟蒸汽溢出的视觉效果，进一步强化蒸汽朋克的风格表现力。结构的所有外露构件均做了复古做旧的表面处理，金属表面模拟氧化、磨损的使用痕迹，让整体装置更具复古工业的质感，区别于光亮金属件的现代感，更贴合蒸汽朋克主题的复古审美取向。
