系外行星凌日现象机械演示装置

这套演示装置核心面向天文科普展陈场景，可放置在科技馆展区、中小学科学教室、青少年科创活动空间，用来直观演示系外行星凌日的天文观测原理，替代传统平面动画或静态展板的展示形式，让观测者能通过实体机械运动理解恒星亮度变化与行星轨道的对应关系。装置整体采用桌面式安装布局，底座为矩形承载平台，所有功能组件均集成在底座上方，无需额外搭建外部支架，安装时只需保证放置台面水平即可，整体外伸部件无尖锐棱角，适合公共展示场景的安全要求。

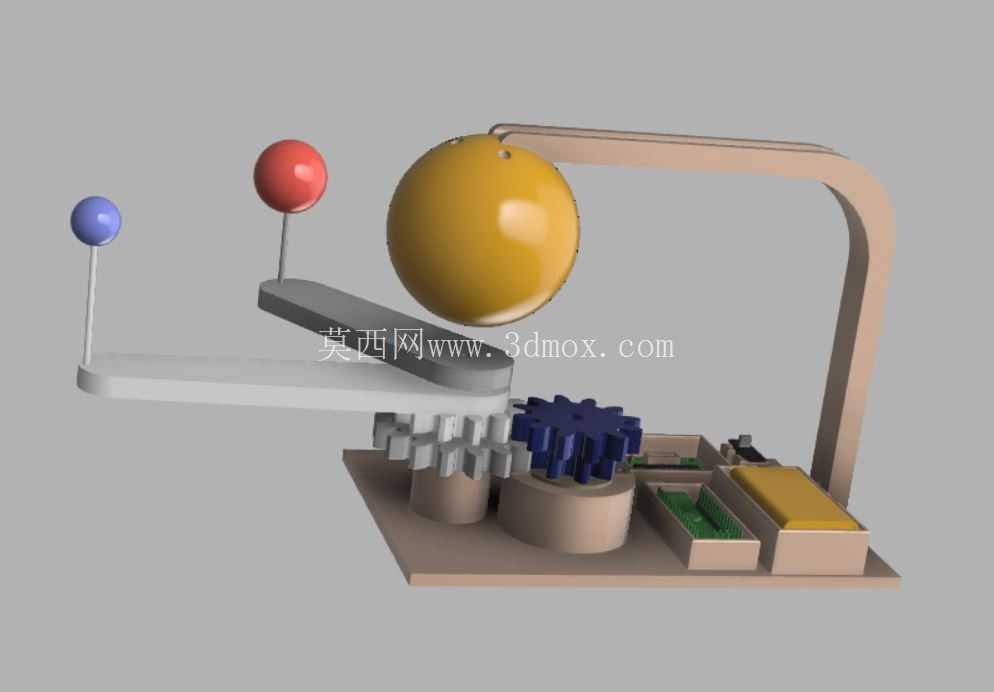

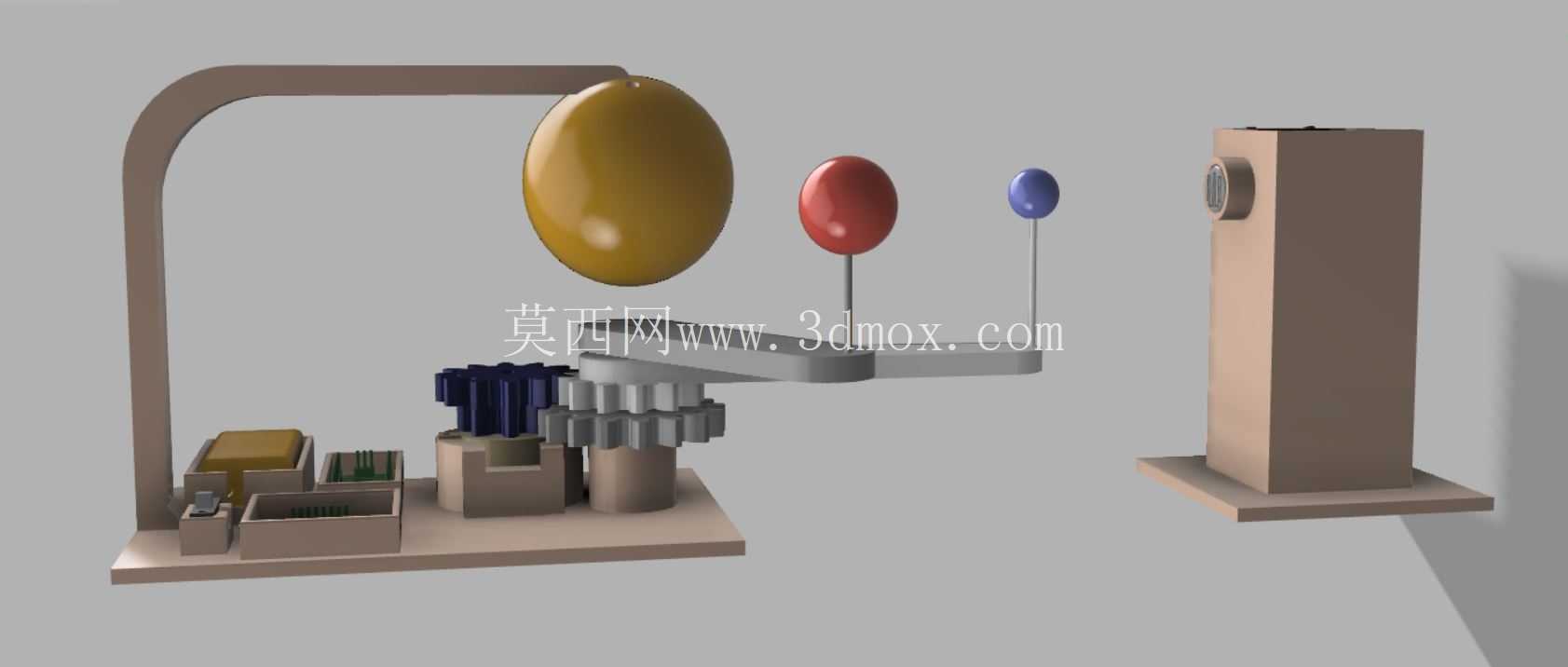

从功能实现逻辑来看，装置通过机械传动结构模拟恒星与多颗行星的相对运动：大尺寸椭球形部件模拟宿主恒星，固定在悬臂支架的端部作为恒定光源载体，三颗不同尺寸、不同颜色的球形部件分别代表不同轨道半径的系外行星，通过底部的齿轮传动组带动行星安装杆做定半径圆周运动，当行星运行到恒星与观测端的连线位置时，会遮挡恒星对应区域的光线，模拟凌日现象发生时的恒星亮度衰减过程，观测端的立式柱体结构集成光线采集模块，可将遮挡产生的亮度变化转化为可直观读取的信号，还原天文观测中通过亮度曲线探测系外行星的实际流程。

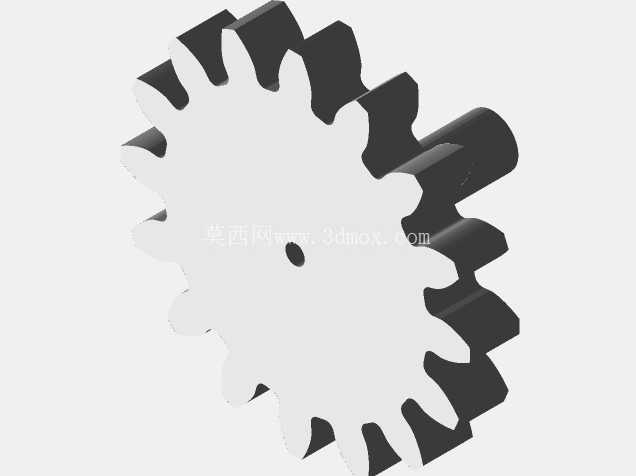

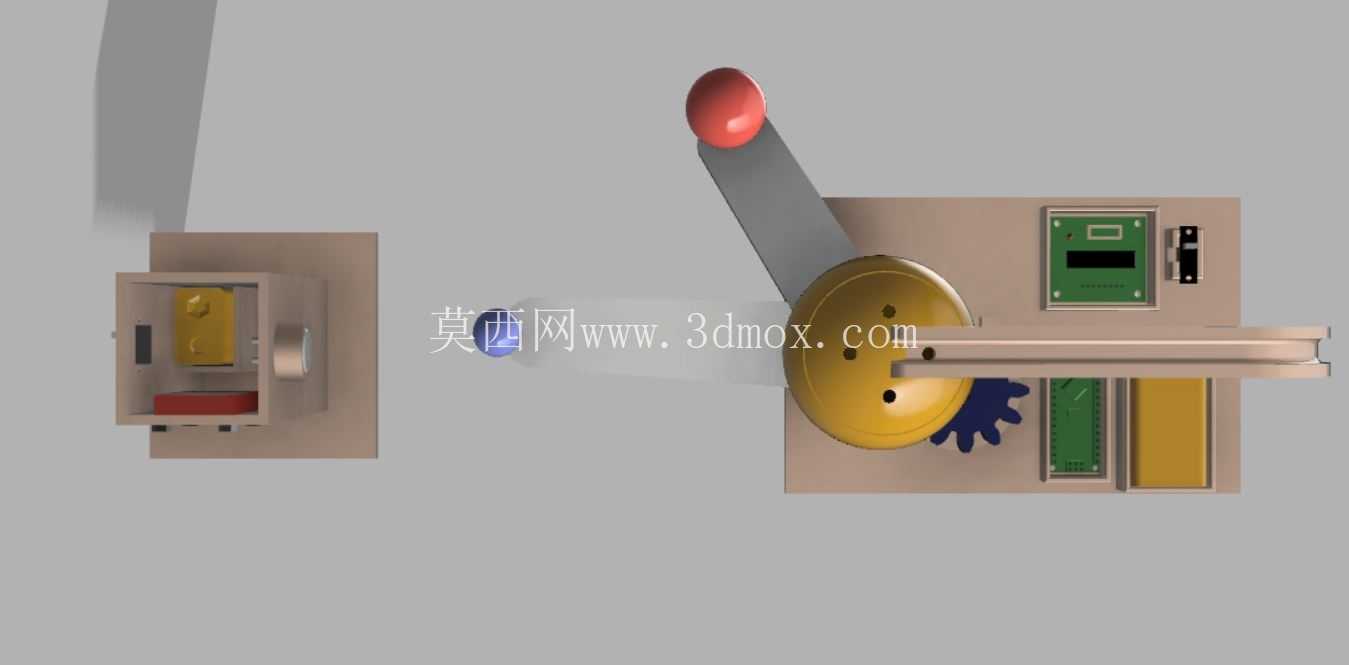

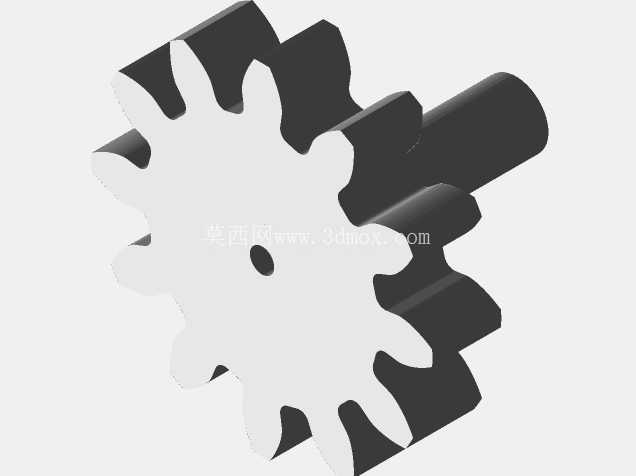

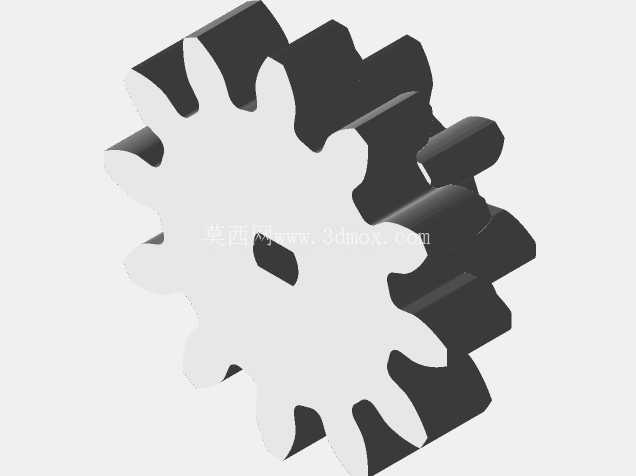

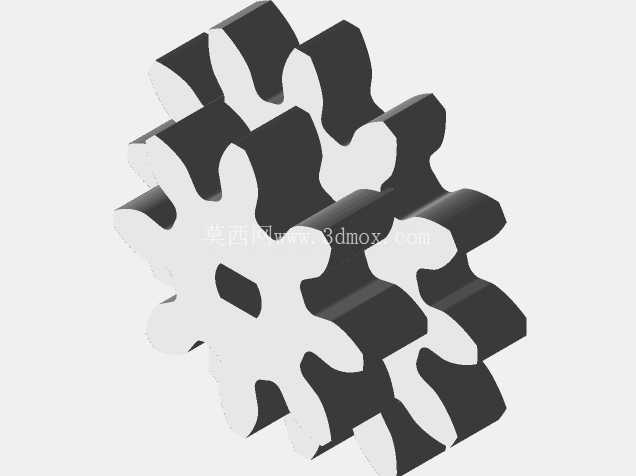

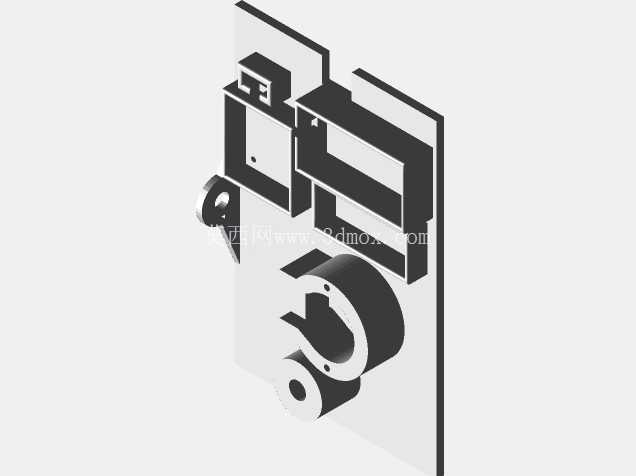

设计过程中优先考虑了运动的平稳性与展示的直观性，传动部分采用渐开线圆柱齿轮组传递动力，齿轮模数选型匹配小型步进电机的输出扭矩，保证行星运转速度均匀、无卡顿，不同行星的轨道半径通过悬臂长度差异化设置，对应真实天文观测中不同轨道周期行星的凌日时长差异；恒星部件采用哑光暖金色表面处理，避免强光反射干扰观测端的光线采集，行星部件分别采用红、蓝、棕等差异化高对比度配色，让观测者能清晰区分不同轨道的行星个体。底座区域预留了电控模块安装位，可容纳arduino控制板、电机驱动模块与供电组件，所有走线均隐藏在结构件内部，外观无裸露线材，兼顾展示美观度与后期维护的便利性。

安装边界方面，装置最大外轮廓尺寸适配常规展柜的内部放置空间，后方悬臂的最大高度不超过常规桌面展柜的层板间距，左右方向的运动部件无超出底座范围的外伸轨迹，运行过程中不会与周边展项发生干涉；观测端柱体与恒星支架的间距经过校准，保证行星运行到凌日位置时，恰好处于观测端的视场中心位置，无需额外调整观测角度即可看到完整的凌日过程。结构件的连接部分采用标准紧固件装配，所有传动部件均设置在底座上方的防护区域内，日常展示时不会被参观者触碰，避免传动卡滞或部件移位的问题，同时模块化的装配设计也方便后期更换不同尺寸的行星模型，模拟不同体积行星的凌日亮度变化曲线，拓展演示内容的覆盖范围。
