户外儿童游乐场地手动旋转转盘结构设计

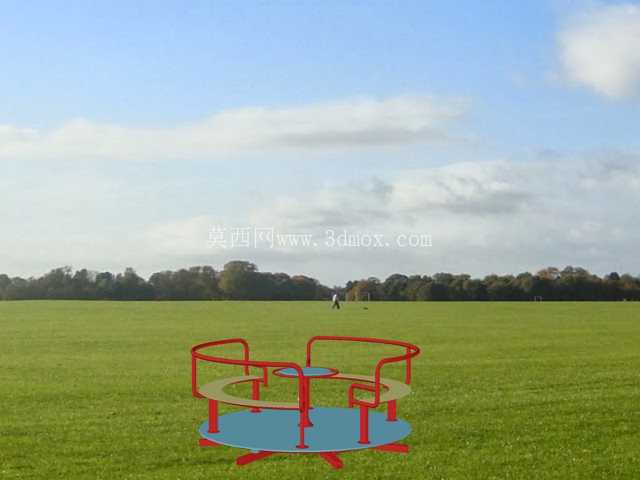

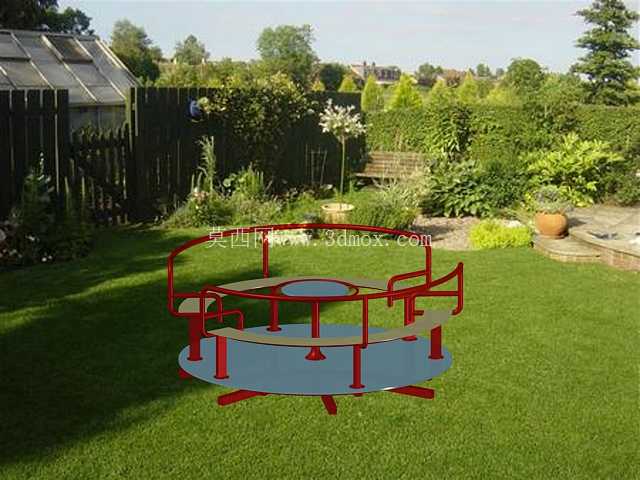

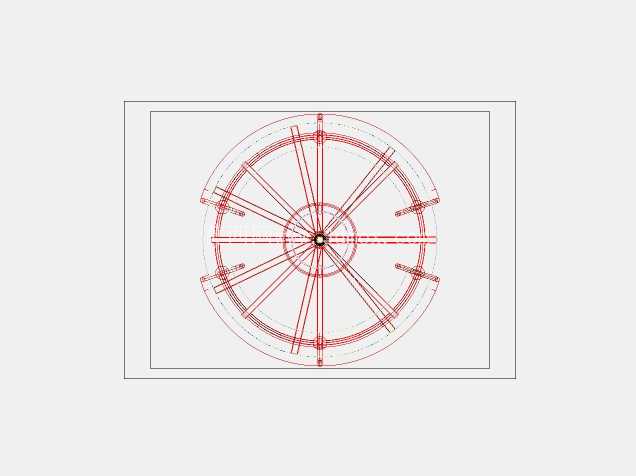

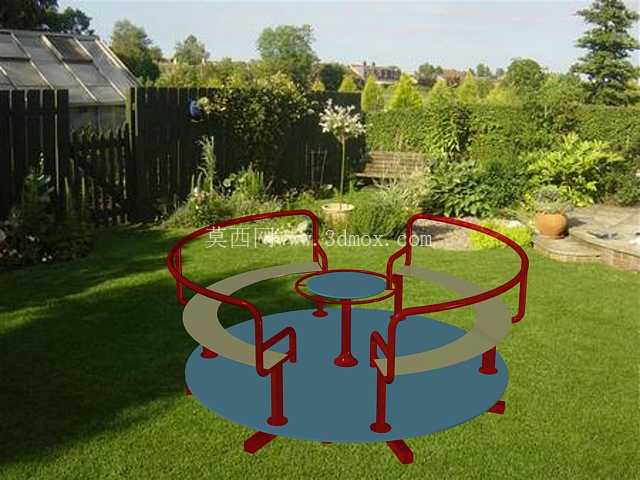

　　上层设置环形安全扶手，扶手高度适配3-8岁儿童的站立抓握尺度，扶手杆件采用圆弧过渡处理，所有连接位置做倒圆角钝化处理，不存在尖锐突出的结构棱角，从结构层面规避使用过程中的剐蹭伤害。中层设置环形坐靠平台，平台表面做防滑纹理处理，可供多名儿童同时坐立使用，坐板与扶手之间预留足够的腿部活动空间，不会出现卡滞肢体的结构缝隙。底部转盘采用圆形平板结构，边缘做卷边收边处理，底部均匀分布多道放射状支撑肋，连接中心转轴与外边缘框架，保证转盘整体的结构刚度，即使多名儿童同时站在转盘边缘，也不会出现盘面变形、翘曲的问题。这款无动力儿童旋转转盘，主要应用于社区公共活动区、城市公园儿童游乐区块、乡村休闲广场、幼儿园室外活动场地等场景，作为低龄儿童户外互动游艺的核心器材之一，依靠使用者自身推力实现旋转运行，无需外接电力或液压动力源，运维成本极低，适配绝大多数户外公共场地的安装需求。从结构设计逻辑来看，整体采用中心立柱承载+底部环形支撑的受力架构，中心转轴采用嵌套式回转支撑结构，上部承载框架与底部固定底座之间设置耐磨衬套，降低转动过程中的摩擦阻力，同时控制旋转过程的径向晃动量，避免儿童使用过程中因结构晃动产生磕碰风险。

　　底部支撑脚采用向外延伸的放射状支腿结构，安装时可通过膨胀螺栓与硬化混凝土地面固定，支腿的分布范围大于转盘本体直径，有效降低设备侧翻的风险，即使儿童在转盘上偏载站立，整体结构的重心也始终落在支撑脚的覆盖范围内。从安装边界来看，设备安装时需要在周边预留至少1.5米的安全缓冲区域，区域内不得设置硬质突出障碍物，地面需做硬化处理，平整度误差控制在5mm以内，保证底部支撑脚能够完全贴合地面，避免安装后出现转盘倾斜、转动卡滞的问题。中心转轴的润滑结构采用封闭式储油腔设计，可避免户外雨水、沙尘进入回转配合面，延长结构的维护周期，日常运维仅需定期检查连接螺栓的紧固状态、扶手与坐板的结构完整性即可，无需复杂的保养操作。

　　结构设计过程中充分考虑户外使用的耐候性需求，所有金属构件表面均做防腐涂层处理，不同金属构件的连接位置设置绝缘垫片，避免长期户外使用出现电化学腐蚀问题，扶手位置可根据需求包裹软性防护套，进一步提升使用过程的安全性。转动阻尼经过反复调校，既保证儿童可以轻松推动转盘转动，又不会因为阻尼过小导致转盘转速过快引发离心风险，转动过程无明显卡顿、异响，整体运行平稳。坐板与扶手的连接位置采用隐藏式螺栓设计，螺栓端部不突出于构件表面，避免勾挂儿童衣物。整体结构没有复杂的传动组件，零部件通用化程度高，后期如果出现构件损坏，可快速更换对应配件，无需整体拆解设备。

　　从受力仿真的角度来看，中心立柱作为核心承载部件，需要承受整体设备的竖向载荷与转动过程中的侧向弯矩，设计时壁厚取值留有足够的安全余量，即使承受额定载荷1.5倍的冲击力，也不会出现结构变形或断裂问题。底部支腿的锚固点设计充分考虑混凝土的锚固强度，单个膨胀螺栓的抗拔力满足极端偏载情况下的受力要求，不会出现锚固失效的问题。转盘盘面的防滑纹理深度控制在1-2mm之间，既可以保证雨天使用时的防滑效果，又不会因为纹理过深积累泥沙，增加日常清洁的难度。扶手的管径选取适配儿童手型的抓握尺度，表面做哑光处理，避免夏季阳光直射后温度过高烫伤儿童手部。整体结构没有易脱落的小零部件，所有连接位置均做防松处理，避免长期转动震动导致螺栓松动脱落，形成安全隐患。
